1992-1
Betriebsanleitung
Wärmebildkamera
HAZET-WERK
Hermann Zerver GmbH & Co. KG
; Güldenwerther Bahnhofstr. 25-29 · GERMANY
[ +49 (0) 21 91 / 7 92-0 \ +49 (0) 21 91 / 7 92-375
^ hazet.de · ] info@hazet.de

Advertisement

Chapters

Table of Contents
loading

Summary of Contents for Hazet 1992-1

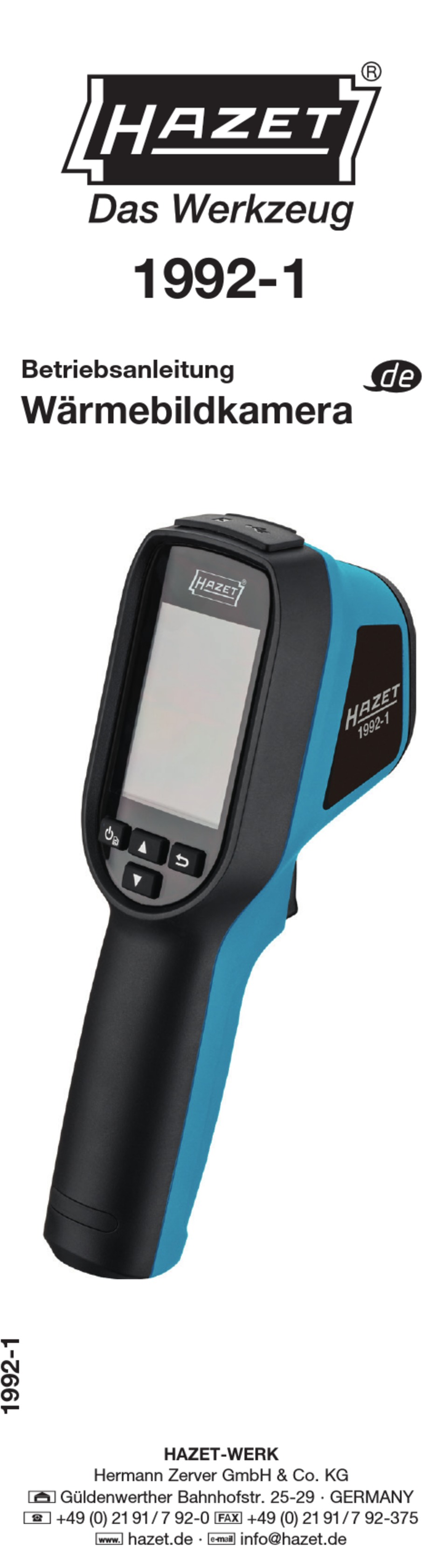

  • Page 1 1992-1 Betriebsanleitung Wärmebildkamera HAZET-WERK Hermann Zerver GmbH & Co. KG ; Güldenwerther Bahnhofstr. 25-29 · GERMANY [ +49 (0) 21 91 / 7 92-0 \ +49 (0) 21 91 / 7 92-375 ^ hazet.de · ] info@hazet.de...

  • Page 2: Table Of Contents

    Laserlinse befinden. Die Wellenlänge beträgt 650 nm, und die Leistung liegt unter 1 mW. Der Laser entspricht der Norm IEC60825-1:2014. Anschrift des Herstellers: HAZET-WERK – Hermann Zerver GmbH & Co. KG Güldenwerther Bahnhofstraße 25 – 29 42857 Remscheid GERMANY - 2 -...

  • Page 3: Allgemeine Informationen

    Wärmebildkamera gehört die vollständige Be- achtung aller Sicherheitshinweise und Informa- tionen in dieser Betriebsanleitung. • Bewahren Sie deshalb diese Betriebsanleitung immer bei Ihrer HAZET Wärmebildkamera auf. • Diese Wärmebildkamera wurde für bestimmte Anwendungen entwickelt. HAZET weist aus- drücklich darauf hin, dass dieses Werkzeug nicht verändert und/oder in einer Weise einge-...

  • Page 4: Verantwortung Des Betreibers

    3. Verantwortung des Betreibers Die Wärmebildkamera ist zum Zeitpunkt seiner Ent- wicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können von der Wärmebildkamera jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebil- detem Personal, unsachgemäß oder nicht bestim- mungsgemäß, verwendet wird.
  • Page 5 • Bewahren Sie das gesamte Verpackungsmate- rial nach dem Auspacken für zukünftigen Ge- brauch auf. Im Falle eines Fehlers müssen Sie das Gerät in der Originalverpackung an HAZET zurücksenden. Beim Transport ohne Original- verpackung kann das Gerät beschädigt werden und wir übernehmen keine Verantwortung.

  • Page 6: Gefahren Die Vom Gerät Ausgehen

    Spannung von 5 V. • Er ist nach UL2054 zertifiziert. 5. Gefahren die vom Gerät ausgehen Vor jeder Benutzung ist die HAZET Wärmebildkame- ra auf seine volle Funktionsfähigkeit zu prüfen. Ist die Funktionsfähigkeit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf die Wärmebildkamera nicht verwendet werden.

  • Page 8: Einleitung

    Handgelenkschlaufe (x1) Anleitung (×1) Hinweis: Die tragbare Wärmebildka- mera beinhaltet einen Akku und eine microSD-Karte. 6.2 Produktvorstellung Die Tragbare Wärmebildkamera 1992-1 erzeugt Wärmebilder von Objekten. Sie unterstützt Tem- peraturmessung Schnappschüsse. integrierte hochempfi ndliche IR-Detektor und Hochleistungssensor erfassen Temperaturände- rungen und messen die Temperatur in Echtzeit.

  • Page 9: Aufbau

    7 Aufbau 7.1 Abmessungen 59 mm 78 mm Die Abmessungen können je nach Kameramodell variieren. 7.2 Schnittstellen microSD-Schlitz USB-Anschluss Bildschirm Zurück Ladeanzeige Navigation Ein / OK / Menü Gedrückt halten: Ein- und Ausschalten Drücken: Menü anzeigen oder Vorgang bestätigen Menü verlassen oder zum vorherigen Menü...
  • Page 10 7.2 Schnittstellen Laser IR-Objektiv Auslöser Stativanschluss Stativanschluss USB-Anschluss / microSD-Slot Auslöser Drücken Sie den Auslöser, um Fotos aufzuneh- men. Wenn die Laserfunktion eingeschaltet ist, drücken Sie den Auslöser, um das Laserlicht ein- oder auszuschalten. Hinweis: Das Warnzeichen befindet sich unter dem Laser und links auf dem Gerät.

  • Page 11: Grundlegende Bedienung

    8 GRUNDLEGENDE BEDIENUNG 8.1 Gerät aufladen USB-Anschluss / microSD-Slot Schritte: 1. Öffnen Sie die obere Abdeckung der Kamera. 2. Verbinden Sie USB-Schnittstelle und Netzteil über das USB-Kabel. Hinweis: Laden Sie das Gerät beim ersten Auf- laden im eingeschalteten Zustand mindestens 8 Stunden lang auf. •...

  • Page 12: Microsd-Karte Formatieren

    8.3 microSD-Karte formatieren Bevor Sie beginnen: Stellen Sie vor der Benutzung sicher, dass die microSD-Karte richtig installiert ist. Schritte: 1. Drücken Sie in der Live-Ansicht zur Anzeige der Menüleiste 2. Wählen Sie mit die Option microSD formatieren. 3. Drücken Sie die Taste und wählen Sie zum Starten der Formatierung der SD-Karte OK.

  • Page 13: Hauptkonfigurationen

    9 Hauptkonfigurationen 9.1 Temperaturmessung Zweck: Die Funktion Thermometrie (Temperaturmes- sung) bietet die Echtzeit-Temperatur der Szene und zeigt sie links an Ihrem Bildschirm an. Die Thermometrie-Funktion ist standardmäßig ein- geschaltet. Die Thermometrie-Einstellungen wirken sich auf die Genauigkeit der Temperaturmessung aus. Schritte: 1 Drücken Sie in der Live-Ansicht zur Anzeige der Menüleiste 2 Wählen Sie mit...

  • Page 14: Systeminformationen

    Hinweis: Anhand der obigen Schritte können auch andere Einstellung, wie Temperaturmessbereich, Einheit, Paletten usw., konfiguriert werden. 10 Systeminformationen Rufen Sie zur Anzeige der Geräteinformatio- nen Menü > Info auf: Modell, Versionsnummer, FPGA-Versionsnummer, Seriennummer, Kapazi- tät usw. Zudem können Sie im Menü Abschalt- dauer, Datum und Uhrzeit einstellen.

  • Page 15: Ersatzteile

    Schmier- und andere Hilfsstoffe unter- liegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden! Die Verringerung von Umweltbelastungen und die Bewahrung der Umwelt, stehen im Mittel- punkt unserer Aktivitäten! Bei HAZET wird Umweltschutz groß geschrieben. - 15 -...
  • Page 16 1992-1 HAZET-WERK Hermann Zerver GmbH & Co. KG ; Güldenwerther Bahnhofstrasse 25-29 42857 Remscheid · GERMANY [ +49 (0) 21 91 / 7 92-0 \ +49 (0) 21 91 / 7 92-375 ^ hazet.de · ] info@hazet.de...
  • Page 17 1992-1 Operating Instructions Thermal Camera HAZET-WERK Hermann Zerver GmbH & Co. KG ; Güldenwerther Bahnhofstr. 25-29 · GERMANY [ +49 (0) 21 91 / 7 92-0 \ +49 (0) 21 91 / 7 92-375 ^ hazet.de · ] info@hazet.de...
  • Page 18 The wavelength is 650 nm and the power is less than 1 mW. The laser complies with the IEC60825-1:2014 standard. Manufacturer's address: HAZET-WERK – Hermann Zerver GmbH & Co. KG Güldenwerther Bahnhofstraße 25–29 42857 Remscheid GERMANY - 2 -...

  • Page 19: General Information

    • HAZET will not be liable for any injuries to persons or damage to property resulting from improper application, misuse of the tool or dis- regard for the safety instructions.

  • Page 20: Owner's Liability

    3. Owner's liability This thermal camera was developed and manufactu- red according to the technical norms and standards valid at the time and is considered to be operationally reliable. Nevertheless, the thermal camera may pre- sent a danger when it is not used as intended or used in an inappropriate way by non-qualified personnel.
  • Page 21 • After unpacking, keep all packing material for future use. In the event of a fault, you must return the device to HAZET in the original pa- ckaging. If transported without the original pa- ckaging, the device may be damaged and we accept no responsibility.

  • Page 22: Dangers That May Arise From The Device

    5. Dangers that may arise from the device Before each use, check the HAZET thermal camera for full functionality. Do not use the thermal camera if its functionality cannot be ensured or if damage is detec- ted. If the thermal camera is used when it is not in full working order, there is risk of severe injuries to persons and damage to property.
  • Page 23 Keep electric tools out of the hands of children. Unattended tools could be used by unauthorised persons and could cause injury to them or to other persons. Do not use the device in an explosive atmosphere. Electric tools can cause sparks or igni- te combustible materials.

  • Page 24: Introduction

    Note: The portable thermal camera includes a rechargeable battery and a microSD card. 6.2 Product presentation The portable thermal camera 1992-1 produces thermal images of objects. It supports tempe- rature measurement and snapshots. The integ- rated high-sensitivity IR detector and high-per- formance sensor detect temperature changes and measure the temperature in real time.

  • Page 25: Design

    7 Design 7.1 Dimensions 59 mm 78 mm Dimensions may vary depending on the camera model. 7.2 Interfaces microSD slot USB port Screen Charging Back indicator Navigation ON / OK / Menu Press and hold: Switch on and off Press: Display menu or confirm operation Exit menu or return to the previous menu.
  • Page 26 7.2 Interfaces Laser IR lens Trigger Tripod port Tripod port USB port / microSD slot Trigger Press the trigger to take photos. When the laser function is on, press the trigger to turn the laser light on or off. Note: The warning sign is located under the laser and on the left side of the device.

  • Page 27: Basic Operation

    8 BASIC OPERATION 8.1 Charging the device USB port / microSD slot Steps: 1. Open the top cover of the camera. 2. Connect the USB interface and the power sup- ply unit via the USB cable. Note: When charging the device for the first time, charge it for at least 8 hours whi- le it is switched on.

  • Page 28: Formatting The Microsd Card

    8.3 Formatting the microSD card Before you start: Before use, make sure that the microSD card is properly installed. Steps: 1. In Live View, press to display the menu bar. 2. Use to select the option for microSD formatting. 3. Press the button and select OK to start for- matting the SD card.

  • Page 29: Main Configurations

    9 Main configurations 9.1 Temperature measurement Purpose: The thermometry (temperature measurement) function provides the real-time temperature of the scene and displays it on the left of your screen. The thermometry function is switched on by default. The thermometry settings affect the accuracy of the temperature measurement.

  • Page 30: Frequently Asked Questions (Faq)

    11 Appendix 11.1 Reference for general material emissivity Material Emissivity Human skin 0.98 Circuit board 0.91 Cement concrete 0.95 Ceramic 0.92 Rubber 0.95 Colour 0.93 Wood 0.85 Asphalt 0.96 Brick 0.95 Sand 0.90 Soil 0.92 Cotton 0.98 Cardboard 0.90 White paper 0.90 Water 0.96...

  • Page 31: Spare Parts

    Reducing environmental pollution and preserving the environment are at the heart of our activities! HAZET – environmental protection is of funda- mental importance to us. - 15 -...
  • Page 32 1992-1 HAZET-WERK Hermann Zerver GmbH & Co. KG ; Güldenwerther Bahnhofstrasse 25-29 42857 Remscheid · GERMANY [ +49 (0) 21 91 / 7 92-0 \ +49 (0) 21 91 / 7 92-375 ^ hazet.de · ] info@hazet.de...
