Boite de connexion (REF. 3495EURO) (non fournie)
• Raccorder la gaine du projecteur à la sortie 3/4'' située sur le fond de la boite de connexion en réalisant une étanchéité.
• Utiliser les blocs de jonctions fournis avec les boites de connexion pour raccorder le projecteur à l'alimentation en
torsadant les fils et serrant bien les vis des bornes de jonctions.
Puissance du transformateur
• Le transformateur à utiliser doit avoir une tension au secondaire de 12V (12,5V selon modèle). La puissance de celui-
ci doit être en adéquation avec la puissance du ou des projecteurs à raccorder.
• En tout état de cause, la somme des puissances des projecteurs doit rester inférieure ou égale à la puissance du
transformateur.
• Il est nécessaire d'avoir une protection indépendante pour chaque projecteur. La protection doit être assurée au
secondaire du transformateur par l'utilisation de fusibles ou disjoncteurs de 2A ou 5A (voir schéma ci-dessous).

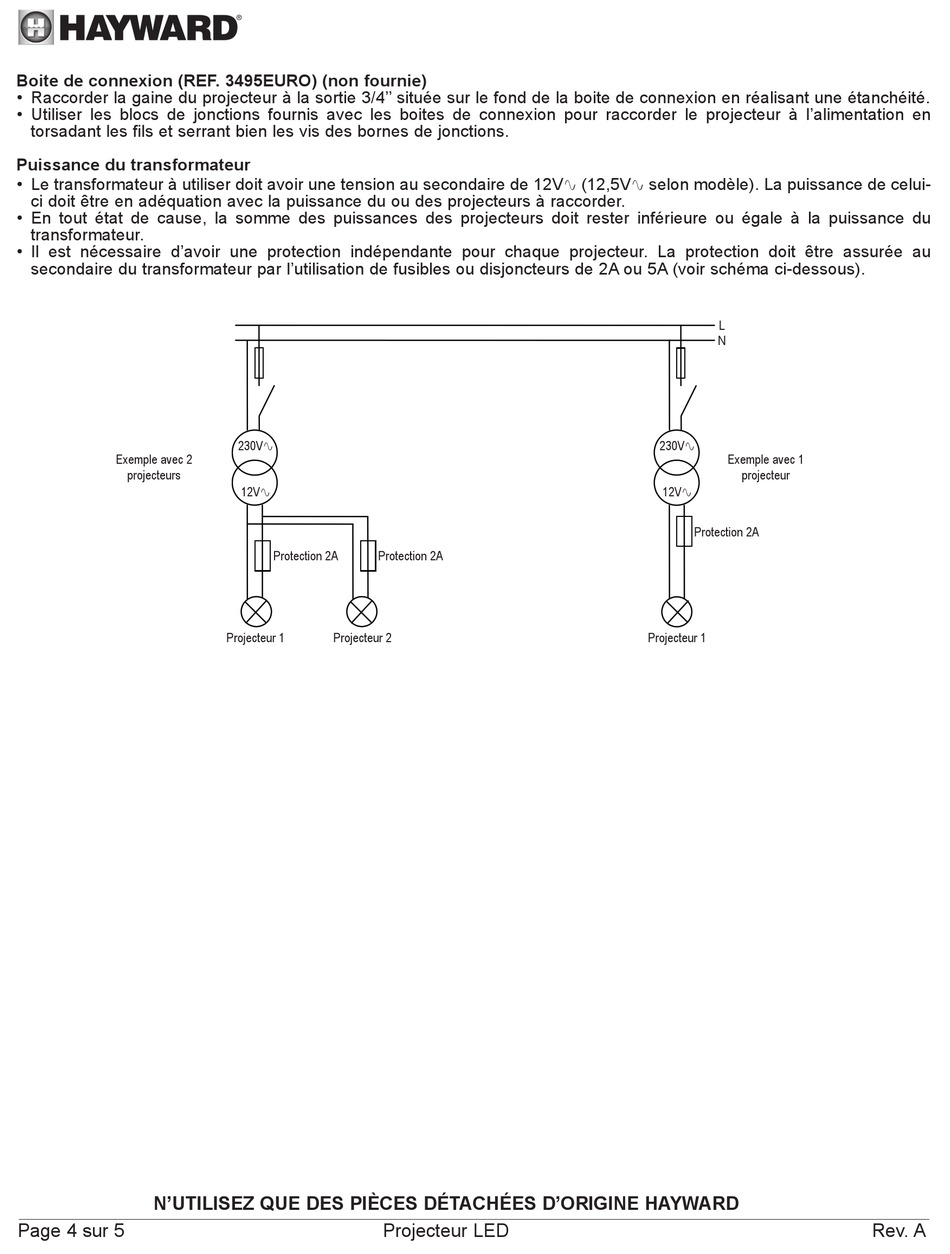

Exemple avec 2
projecteurs
N'UTILISEZ QUE DES PIÈCES DÉTACHÉES D'ORIGINE HAYWARD
Page 4 sur 5
230V
12V
Protection 2A Protection 2A
Projecteur 1 Projecteur 2
Projecteur LED
L
N
230V
Exemple avec 1
projecteur
12V
Protection 2A
Projecteur 1
Rev. A
