Соединительная коробка (АРТ. 3495EURO) (в комплект не входит)
• Герметично подключить оплетку прожектора к выходу 3/4" в глубине соединительной коробки.
• Использовать соединительные элементы в комплекте к соединительным коробкам для подключения проектора к
питанию, скрутив провода и как следует затянув винты соединительных клемм.
Мощность трансформатора
Напряжение на вторичной обмотке трансформатора должно составлять 12 B (или 12,5 B, в зависимости от модели).
Мощность трансформатора должна соответствовать мощности подключенного к нему прожектора или прожекторов.
Суммарная мощность прожекторов не должна превышать мощность транформатора.
Каждый прожектор следует оборудовать отдельным предохранителем. Предохранитель следует установить на вторичной
обмотке трансформатора. Используйте плавкие вставки или автоматы на 2-5 А (см. схему ниже).

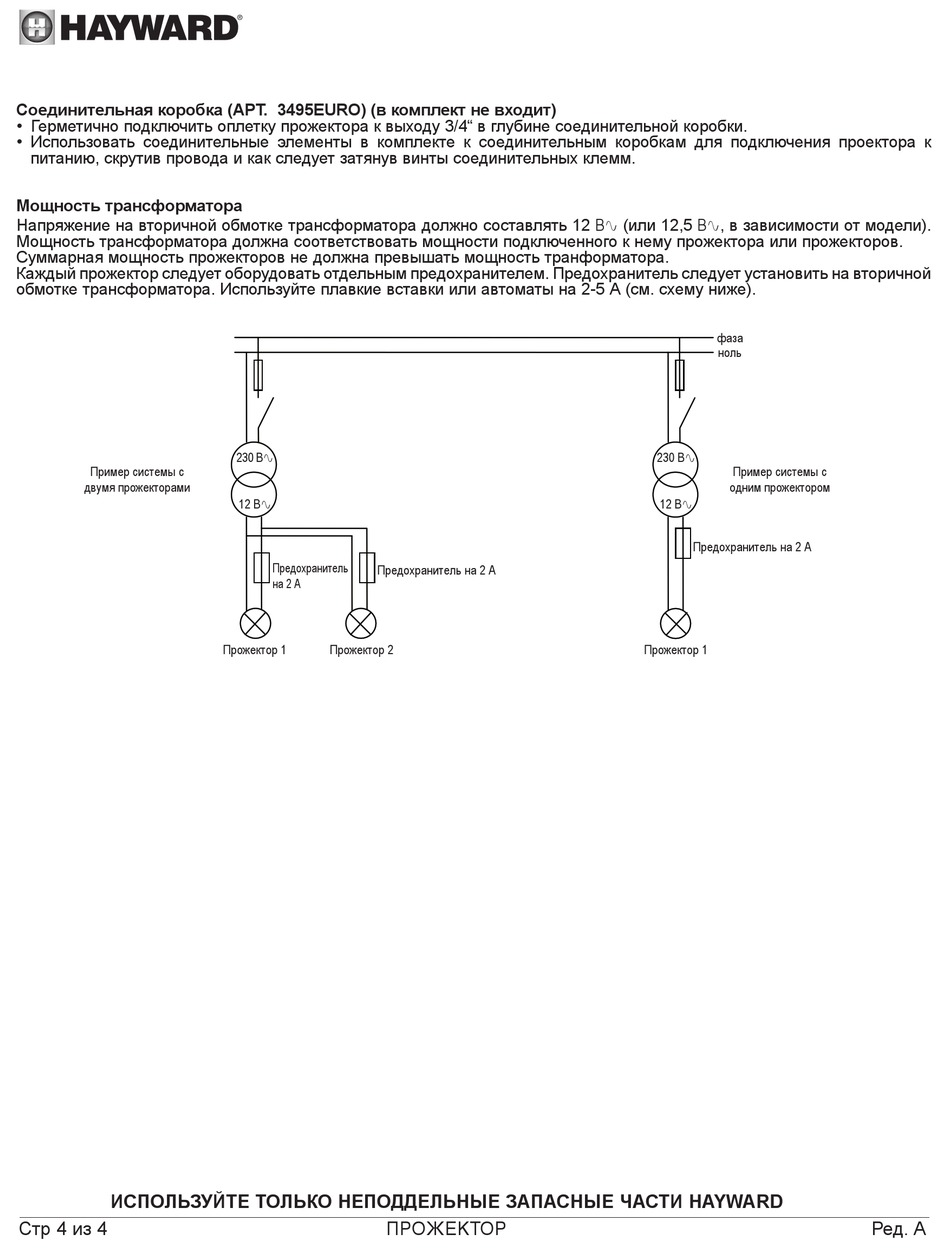

Пример системы с
двумя прожекторами
ИСПОЛЬЗУЙТЕ ТОЛЬКО НЕПОДДЕЛЬНЫЕ ЗАПАСНЫЕ ЧАСТИ HAYWARD
Стр 4 из 4
230 B
12 B
Предохранитель
Предохранитель на 2 А
на 2 А
Прожектор 1 Прожектор 2
ÏÐÎÆÅÊÒÎÐ
фаза
ноль
230 B
Пример системы с
одним прожектором
12 B
Предохранитель на 2 А
Прожектор 1
Ред. A
