Caja de conexiones (Ref. 3495EURO) (no proporcionado)
• Empalmar la funda del proyector en la salida 3/4'' situada en la base de la caja de conexiones realizando otra hermeticidad.
• Utilizar los bloques de uniones suministrados con las cajas de conexiòn para conectar el proyector a la alimentaciòn,
torciendo los cables y apretando bien los tornillos de los bornes de uniòn.
Potencia del transformador
• El transformador que debe utilizarse debe tener una tensión al secundario de 12V (12,5V según modelo) Su potencia
debe estar en adecuación con la potencia del o de los proyectores que deben conectarse.
• De todos modos, la suma de las potencias de los proyectores debe permanecer inferior o igual a la potencia del
transformador.
• Es necesario tener una protección independiente para cada proyector. La protección debe asegurarse al secundario del
transformador por la utilización de fusibles o disyuntores de 2A ó 5A (ver esquema a continuación)

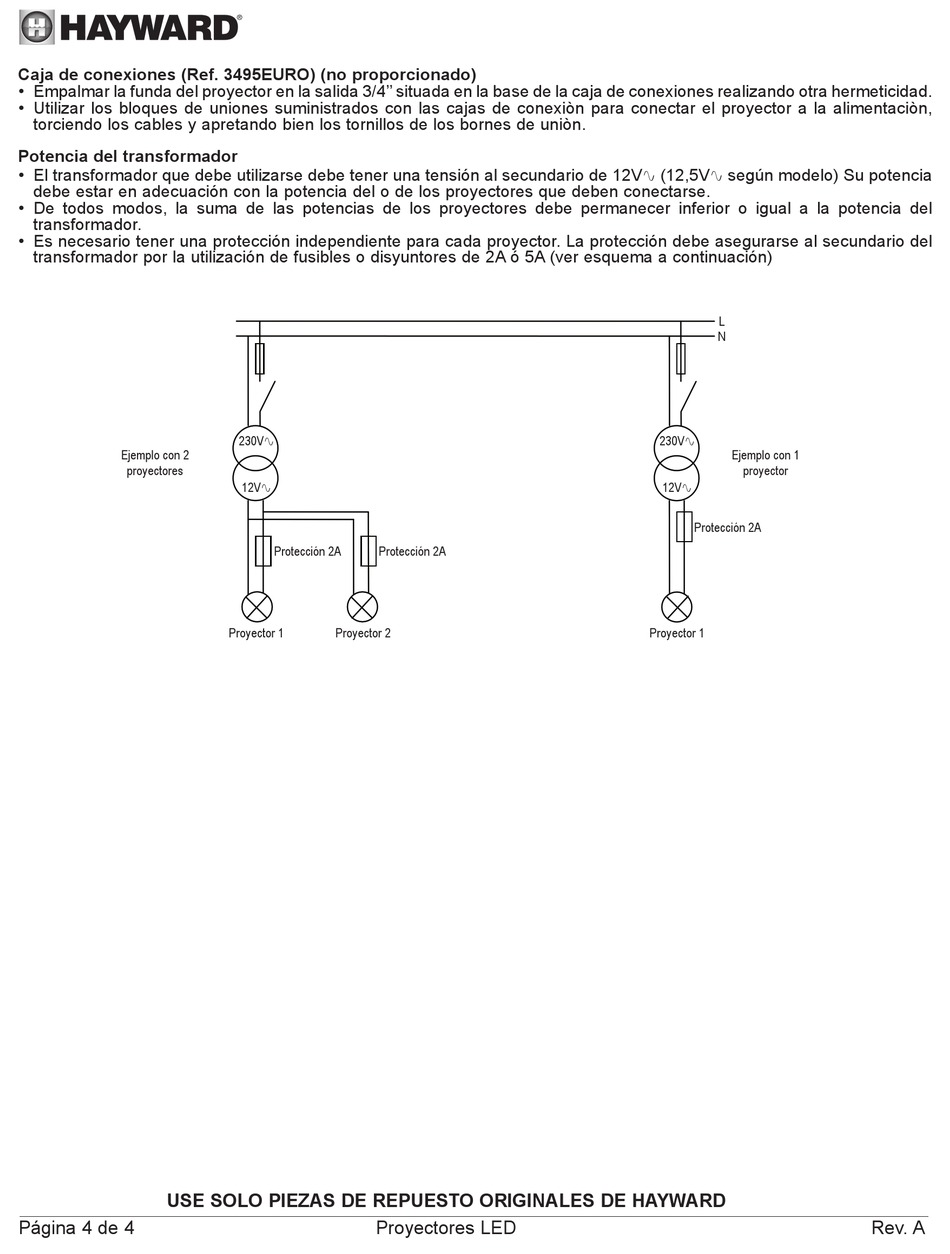

Ejemplo con 2
proyectores
USE SOLO PIEZAS DE REPUESTO ORIGINALES DE HAYWARD
Página 4 de 4
230V
12V
Protección 2A Protección 2A
Proyector 1 Proyector 2
Proyectores LED
L
N
230V
Ejemplo con 1
proyector
12V
Protección 2A
Proyector 1
