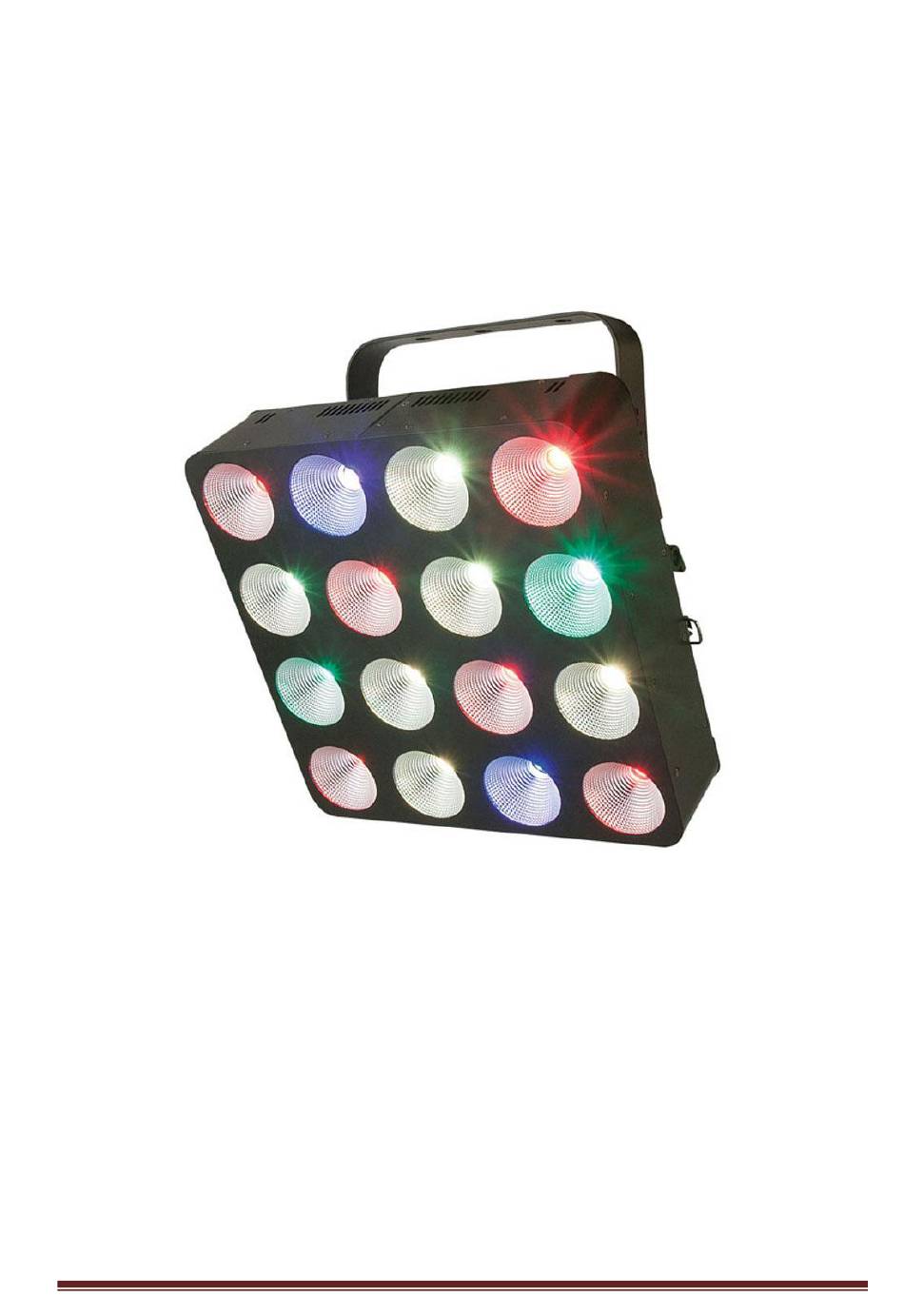

LED Matrix 16X30W COB BLINDER
Instrukcja Obsługi
Ver1.0
User Manual
Ver1.0
www.flash-butrym.pl
Strona 1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED Matrix 16X30W COB BLINDER and is the answer not in the manual?

Questions and answers

Related Manuals for Flash butrym LED Matrix 16X30W COB BLINDER

Summary of Contents for Flash butrym LED Matrix 16X30W COB BLINDER

  • Page 1 LED Matrix 16X30W COB BLINDER Instrukcja Obsługi Ver1.0 User Manual Ver1.0 www.flash-butrym.pl Strona 1...
  • Page 2 Zawartość 1. Wstęp 1.1 Lista zawartości 1. 2 In st ru kc je roz p ak ow an i a 1.3 Zasilanie 1.4 Instrukcje bezpieczeństwa 2. Wprowadzenie 2.1 Funkcje 2. 2 K ana ł y D MX 3. Uruchomienie 3. 1 Łą cz eni e os prz ęt u Dane kabli Kab e l D MX Sterowanie 3-Pinowe a 5-Pinowe...
  • Page 3 1. Wstęp Lista zawartości Ilość Nazwa LED Matrix Light 1 szt. Kabel zasilający 1 szt. Instrukcja obsługi 1 szt. 1.2 Instrukcje rozpa kowania Przy otrzymaniu sprzętu, należy delikatnie wyjąć go z kartonu, sprawdzić zawartość aby upewnić się że wszystkie rzeczy znajdują się...
  • Page 4 nstrukcje bezpieczeństwa Proszę dokładnie przestudiować instrukcję, gdyż zawiera ona ważne informacje dotyczące podłączenia, użytkowania konserwacji urządzenia. Zaleca sie zachowanie tej instrukcji. Jeżeli urządzenie zostanie sprzedana innemu urzytkownikowi, zaleca się aby instrukcja również została dołączona do urządzenia.  Produkt jest przeznaczony wyłacznie pracy wewnętrznej.
  • Page 5 2. Wprowadzenie 2.1 Funkcje 96/48/24/6 kanałowe sterowanie z DMXa Źródło światła RGB 3-in-1 COB LED Kontrola Auto, sound, DMX512 mode Różne tryby wygaszania (Dimmer 0-100%). Dodatkowe wiatraki chłodzące. 2.2 Kanały DMX 96CH/48CH Channel 96CH 48CH Dimmer Red (1) Switching the LEDs/Strobe Green (1) Mix color Blue (1) Auto mix color...
  • Page 6 Red (1,5,9,13) Red (9) Green (1,5,9,13) Green (9) Blue (1,5,9,13) Blue (9) Red (2,6,10,14) Red (10) Green (2,6,10,14) Green (10) Blue (2,6,10,14) Blue (10) Red (3,7,11,15) Red (11) Green (3,7,11,15) Green (11) Blue (3,7,11,15) Blue (11) Red (4,8,12,16) Red (12) Green (4,8,12,16) Green (12) Blue (4,8,12,16)
  • Page 7 Blue (6) Red (7) Green (7) Blue (7) Red (8) Green (8) Blue (8) Red (9) Green (9) Blue (9) Red (10) Green (10) Blue (10) Red (11) Green (11) Blue (11) Red (12) Green (12) Blue (12) Red (13) Green (13) Blue (13) Red (14)
  • Page 8 Red (9,10,11,12) Green (9,10,11,12) Blue (9,10,11,12) Red (13,14,15,16) Green (13,14,15,16) Blue (13,14,15,16) Red (1,5,9,13) Green (1,5,9,13) Blue (1,5,9,13) Red (2,6,10,14) Green (2,6,10,14) Blue (2,6,10,14) Red (3,7,11,15) Green (3,7,11,15) Blue (3,7,11,15) Red (4,8,12,16) Green (4,8,12,16) Blue (4,8,12,16) Uruchomienie 3.1 Łączenie osprzętu Aby połączyć...
  • Page 9 Połączenie z DMX Maksymalna pojemność z przewodnikami-30 pF / ft. Maksymalna pojemność przewodu i ekranu -55 pF / ft. Maksymalna rezystancja 20 ohms/1000ft. 3.2 Połąc zenie sygnałowe Urządzenia należy połączyć ze sobą 3 pinowym kablem sygnałowym tak, jak na wskazanym poniżej obrazku. Urządzenia muszą...
  • Page 10 Instrukcje Użytkowania 4.1 Nawigacja panelu kontrolnego Nawigacja I sterowanie funkcjami panelu zewnętrznego odbywa sie za pomocą 4 przycisków umiejscowionych blisko wyświetlacza LCD.. MENU DOWN ENTER Gdy wybrana jest funkcja Menu, wyświetlacz będzie pokazywał pierwszą dostępną funkcję z głównego menu. Aby wybrać funkcje z Button Function Używany do potwierdzania wyboru danej...
  • Page 11 4.2Mapa Menu 4.3 Konfiguracja uży tkownika Łączenie Mas ter/Sla ve 1.Połączyć (male) 3 pinowy wtyk kabla DMX do 3 pinowego wyjścia (female) sygnałowego z tyłu urządzenia. 2.Podłącz koniec kabla sygnałowego wychodzącego z pierwszego urządzenia, które będzie miało (female) 3 pinowy connector do wejścia sygnałowego następującego urządzenia posiadającego wejściowy (male) 3 pinowy connector.
  • Page 12 4.4 Wartośc i kanałó w DMX 96 kanałów DMX: Channel Value Function Dimmer 0-100% 0-255 Przełączanie LEDy/Strobo LED OFF 0-10 Brak Funkcji 11-30 Strobo przyśpieszające 31-200 Losowe strobe przyśpieszajace 201-250 Brak funkcji 251-255 Mix kolor Brak Funkcji Red: 100% Blue: 0 Green:0-100% 3-41 42-83 Red: 100%-0 Blue: 0 Green:100%...
  • Page 13 Rosnąca prędkość efektu 3-255 Zanikanie koloru czerwonego + niebieskiego Brak funkcji Rosnąca prędkość efektu 3-255 Zanikanie koloru zielonego + niebieskiego Brak funkcji Rosnąca prędkość efektu 3-255 Sound Control 0-127 Brak funkcji Rosnąca prędkość efektu 128-255 Red（1,2,3,4） 0-255 0-100% Green（1,2,3,4） 0-255 0-100% Blue（1,2,3,4）...
  • Page 14 Green（1,5,9,13） 0-255 0-100% Blue（1,5,9,13） 0-255 0-100% Red（2,6,10,14） 0-255 0-100% Green（2,6,10,14） 0-255 0-100% Blue（2,6,10,14） 0-255 0-100% Red（3,7,11,15） 0-255 0-100% Green（3,7,11,15） 0-255 0-100% Blue（3,7,11,15） 0-255 0-100% Red（4,8,12,16） 0-255 0-100% Green（4,8,12,16） 0-255 0-100% Blue（4,8,12,16） 0-255 0-100% Red（1,2,5,6） 0-255 0-100% Green（1,2,5,6） 0-255 0-100% Blue（1,2,5,6） 0-255 0-100% Red(9,10,13,14)
  • Page 15 Blue(11,12,15,16) 0-100% 0-255 Red(3,4,7,8) 0-100% 0-255 Green(3,4,7,8) 0-255 0-100% Blue(3,4,7,8) 0-100% 0-255 Red(1) 0-100% 0-255 Green(1) 0-100% 0-255 Blue(1) 0-255 0-100% Red(2) 0-100% 0-255 Green(2) 0-255 0-100% Blue(2) 0-255 0-100% Red(3) 0-100% 0-255 Green(3) 0-100% 0-255 Blue(3) 0-255 0-100% Red(4) 0-255 0-100% Green(4)
  • Page 16 Green(6) 0-100% 0-255 Blue(6) 0-100% 0-255 Red(7) 0-255 0-100% Green(7) 0-100% 0-255 Blue(7) 0-100% 0-255 Red(8) 0-100% 0-255 Green(8) 0-255 0-100% Blue(8) 0-100% 0-255 Red(9) 0-255 0-100% Green(9) 0-255 0-100% Blue(9) 0-100% 0-255 Red(10) 0-100% 0-255 Green(10) 0-255 0-100% Blue(10) 0-255 0-100% Red(11)
  • Page 17 Red(13) 0-100% 0-255 Green(13) 0-100% 0-255 Blue(13) 0-255 0-100% Red(14) 0-100% 0-255 Green(14) 0-100% 0-255 Blue(14) 0-100% 0-255 Red(15) 0-255 0-100% Green(15) 0-100% 0-255 Blue(15) 0-255 0-100% Red(16) 0-255 0-100% Green(16) 0-100% 0-255 Blue(16) 0-100% 0-255 48 kanałów DMX: Channel Value Function Red(1)
  • Page 18 Red(3) 0-255 0-100% Green(3) 0-255 0-100% Blue(3) 0-255 0-100% Red(4) 0-255 0-100% Green(4) 0-255 0-100% Blue(4) 0-255 0-100% Red(5) 0-255 0-100% Green(5) 0-255 0-100% Blue(5) 0-255 0-100% Red(6) 0-255 0-100% Green(6) 0-255 0-100% Blue(6) 0-255 0-100% Red(7) 0-255 0-100% Green(7) 0-255 0-100% Blue(7)
  • Page 19 Blue(9) 0-255 0-100% Red(10) 0-255 0-100% Green(10) 0-255 0-100% Blue(10) 0-255 0-100% Red(11) 0-255 0-100% Green(11) 0-255 0-100% Blue(11) 0-255 0-100% Red(12) 0-255 0-100% Green(12) 0-255 0-100% Blue(12) 0-255 0-100% Red(13) 0-255 0-100% Green(13) 0-255 0-100% Blue(13) 0-255 0-100% Red(14) 0-255 0-100% Green(14)
  • Page 20 0-255 0-100% Blue(16) 0-255 0-100% 24 kanałyDMX : Channel Value Function Red(1,2,3,4) 0-255 0-100% Green(1,2,3,4) 0-255 0-100% Blue(1,2,3,4) 0-255 0-100% Red(5,6,7,8) 0-255 0-100% Green(5,6,7,8) 0-255 0-100% Blue(5,6,7,8) 0-255 0-100% Red(9,10,11,12) 0-255 0-100% Green(9,10,11,12) 0-255 0-100% Blue(9,10,11,12) 0-255 0-100% Red(13,14,15,16) 0-255 0-100% Green(13,14,15,16) 0-255...
  • Page 21 Green(2,6,10,14) 0-255 0-100% Blue(2,6,10,14) 0-255 0-100% Red(3,7,11,15) 0-255 0-100% Green(3,7,11,15) 0-255 0-100% Blue(3,7,11,15) 0-255 0-100% Red(4,8,12,16) 0-255 0-100% Green(4,8,12,16) 0-255 0-100% Blue(4,8,12,16) 0-255 0-100% 6 kanałów DMX : Channel Value Function Dimmer 0-255 0-100% Przełączanie LEDy/ Strobo 0-10 LED OFF 11-30 Brak Funkcji Strobo przyśpieszające...
  • Page 22 Uporządkowanie LED Specyfikacje techniczne Za silanie : AC100V - 2 40V, 50 /60Hz LED: 16x30W RGB 3w 1 COB Kąt św iecenia: 60* Sterow anie: Auto, Sou nd, DMX512 DMX512: 6, 24, 48, 96 kana łów 1 dioda = 1 p iksel (mo żliw ość sterow ania dow olną diodą) Dimmer: 0-10 0% Wymiary: 360x385x19 0 mm Waga: 10 kg...

  • Page 23: Table Of Contents

    Table of contents 1. Before you operating ··············································· 3 1.1 Packing list ···················································· 3 1.2 Unpacking in structions ································· 3 1.3 AC Power ···················································· 3 1.4 Safety instructions ························································· 3 2. Introduction ····························································· 4 2.1 Features························································ 4 2.2 DMX channel ··············································· 4 3.

  • Page 24: Before You Operating

    1. Before you operating 1.1 Packing list Product name quantity LED Matrix Light 1 pcs Power cable 1 pcs User manual 1 pcs 1.2 Unpacking instructions When you get this product, please take it from carton carefully to make sure whether all the accessories are in and damaged or not When you find that there are any parts or wrong sign with the carton, or non-operation, please inform us and to keep the carton and shipping bill completely.

  • Page 25: Introduction

    Please read these instructions carefully, it includes important information about the light’s installation, usage and maintenance of this product. Please confirm the same voltage to the light. The light could not be water-proof, it only allow to be used in door. Don’t expand the light in wet or rain day, to avoid fire or damaged light.
  • Page 26 Channel 96CH 48CH Dimmer Red (1) Switching the LEDs/Strobe Green (1) Mix color Blue (1) Auto mix color Red (2) Color change Green (2) Red color fade Blue (2) Green color fade Red (3) Blue color fade Green (3) Red+green color fade Blue (3) Red+blue color fade Red (4)
  • Page 27 Red (9,10,13,14) Red (14) Green (9,10,13,14) Green (14) Blue (9,10,13,14) Blue (14) Red (11,12,15,16) Red (15) Green (11,12,15,16) Green (15) Blue (11,12,15,16) Blue (15) Red (3,4,7,8) Red (16) Green (3,4,7,8) Green (16) Blue (3,4,7,8) Blue (16) Red (1) Green (1) Blue (1) Red (2) Green (2)
  • Page 28 Blue (11) Red (12) Green (12) Blue (12) Red (13) Green (13) Blue (13) Red (14) Green (14) Blue (14) Red (15) Green (15) Blue (15) Red (16) Green (16) Blue (16) 24CH/6CH Channel 24CH Red (1,2,3,4) Dimmer Green (1,2,3,4) Switching the LEDs/Strobe Blue (1,2,3,4) Red (5,6,7,8)

  • Page 29: Setup

    Blue (3,7,11,15) Red (4,8,12,16) Green (4,8,12,16) Blue (4,8,12,16) Note: *When the channel is opening, please confirm the channel 1 is phase-in. 3. Setup 3.1 Fixture linking When you control the light’s master/slave or DMX 512 signal agreement, the lights can be connected by signal wire which the distance is ≤500m,The maximum connect lights are 32pcs more or less, and adapt DMX light pair to segregate the signal zoom equipment, in order to protect the light’s signal won’t be interrupted...

  • Page 30: Operating Instructions

    The light must be set up the ventilating place. To confirm there is nothing to hinder the heat dissipation place. When the light is hanged, please choose a safety wire. 4. Operating instructions 4.1 Menu configure There are 4 buttons located in the bottom of the LED digital display when you check the menu configure of the bottom of light.

  • Page 31: Menu Map

    4.2Menu function map 4.3 User configurations Set-up 1pcs light`s menu mode (Auto-running) .Press the MENU, such as the picture 4.2 shows the menu function .Use the UP/DOWN buttons to choose the right one to confirm. To set Master-slave mode .Press the MENU, same as picture 4.2 shows the menu function Master: Set any one of lights to auto、sound or strobe control mode Slave: Set them to DMX mode and their address code to1.

  • Page 32: Setup Dmx Mode

    master, ensure lights under this group without connection with any DMX controller. To set DMX mode The light can connect to the DMX controller to receive its signal indication, which control by DMX controller. DMX value is referenced by “4 .4 DMX channel values” . 4.4 DMX channel va lues 96 DMX channel s: Channel...
  • Page 33 Channel Value Function Green Color Fade No function Color fade with increasing speed 3-255 Blue Color Fade No function Color fade with increasing speed 3-255 Red+Green Color Fade No function 3-255 Color fade with increasing speed Red+Blue Color Fade No function Color fade with increasing speed 3-255 Breen+Blue Color Fade...
  • Page 34 Channel Value Function Green（13,14,15,16） 0-255 0-100% Blue（13,14,15,16） 0-255 0-100% Red（1,5,9,13） 0-255 0-100% Green（1,5,9,13） 0-255 0-100% Blue（1,5,9,13） 0-255 0-100% Red（2,6,10,14） 0-255 0-100% Green（2,6,10,14） 0-255 0-100% Blue（2,6,10,14） 0-255 0-100% Red（3,7,11,15） 0-255 0-100% Green（3,7,11,15） 0-255 0-100% Blue（3,7,11,15） 0-255 0-100% Red（4,8,12,16） 0-255 0-100% Green（4,8,12,16） 0-255 0-100% Blue（4,8,12,16）...
  • Page 35 Channel Value Function Blue(9,10,13,14) 0-100% 0-255 Red(11,12,15,16) 0-100% 0-255 Green(11,12,15,16) 0-255 0-100% Blue(11,12,15,16) 0-100% 0-255 Red(3,4,7,8) 0-100% 0-255 Green(3,4,7,8) 0-100% 0-255 Blue(3,4,7,8) 0-100% 0-255 Red(1) 0-100% 0-255 Green(1) 0-255 0-100% Blue(1) 0-100% 0-255 Red(2) 0-100% 0-255 Green(2) 0-255 0-100% Blue(2) 0-255 0-100% Red(3)
  • Page 36 Channel Value Function Green(5) 0-100% 0-255 Blue(5) 0-100% 0-255 Red(6) 0-255 0-100% Green(6) 0-100% 0-255 Blue(6) 0-100% 0-255 Red(7) 0-255 0-100% Green(7) 0-100% 0-255 Blue(7) 0-100% 0-255 Red(8) 0-255 0-100% Green(8) 0-100% 0-255 Blue(8) 0-100% 0-255 Red(9) 0-255 0-100% Green(9) 0-100% 0-255 Blue(9)
  • Page 37 Channel Value Function Red(12) 0-100% 0-255 Green(12) 0-100% 0-255 Blue(12) 0-255 0-100% Red(13) 0-100% 0-255 Green(13) 0-100% 0-255 Blue(13) 0-100% 0-255 Red(14) 0-100% 0-255 Green(14) 0-100% 0-255 Blue(14) 0-255 0-100% Red(15) 0-100% 0-255 Green(15) 0-100% 0-255 Blue(15) 0-255 0-100% Red(16) 0-255 0-100% Green(16)
  • Page 38 Channel Value Function Blue(1) 0-255 0-100% Red(2) 0-255 0-100% Green(2) 0-255 0-100% Blue(2) 0-255 0-100% Red(3) 0-255 0-100% Green(3) 0-255 0-100% Blue(3) 0-255 0-100% Red(4) 0-255 0-100% Green(4) 0-255 0-100% Blue(4) 0-255 0-100% Red(5) 0-255 0-100% Green(5) 0-255 0-100% Blue(5) 0-255 0-100% Red(6)
  • Page 39 Channel Value Function Green(8) 0-255 0-100% Blue(8) 0-255 0-100% Red(9) 0-255 0-100% Green(9) 0-255 0-100% Blue(9) 0-255 0-100% Red(10) 0-255 0-100% Green(10) 0-255 0-100% Blue(10) 0-255 0-100% Red(11) 0-255 0-100% Green(11) 0-255 0-100% Blue(11) 0-255 0-100% Red(12) 0-255 0-100% Green(12) 0-255 0-100% Blue(12)
  • Page 40 Channel Value Function Red(15) 0-255 0-100% Green(15) 0-255 0-100% Blue(15) 0-255 0-100% Red(16) 0-255 0-100% Green(16) 0-255 0-100% Blue(16) 0-255 0-100% 24 DMX channel s: Channel Value Function Red(1,2,3,4) 0-255 0-100% Green(1,2,3,4) 0-255 0-100% Blue(1,2,3,4) 0-255 0-100% Red(5,6,7,8) 0-255 0-100% Green(5,6,7,8) 0-255 0-100%...
  • Page 41 Channel Value Function Blue(13,14,15,16) 0-255 0-100% Red(1,5,9,13) 0-255 0-100% Green(1,5,9,13) 0-255 0-100% Blue(1,5,9,13) 0-255 0-100% Red(2,6,10,14) 0-255 0-100% Green(2,6,10,14) 0-255 0-100% Blue(2,6,10,14) 0-255 0-100% Red(3,7,11,15) 0-255 0-100% Green(3,7,11,15) 0-255 0-100% Blue(3,7,11,15) 0-255 0-100% Red(4,8,12,16) 0-255 0-100% Green(4,8,12,16) 0-255 0-100% Blue(4,8,12,16) 0-255 0-100% 6 DMX channel s:...

  • Page 42: Led Rangement

    0-100% Sound Control 0-127 No function 128-255 Sound control 4.5 LED rangement: 5. Specifications Model number LED MATRIX 16X30W COB BLINDER Input Voltage AC100V -240V, 50Hz/60Hz Lamp resource 16pcs 30W RGB LED Control model Auto,sound,DMX512 signal 104°F(40°C) Max temperature Outside size...
