Alphacool ES RTX A5000 Quick Start Manual

EN Read the safety instructions before starting the installation.
DE Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.
FR Lisez les instructions de sécurité avant de commencer l'installation.
ACCESSORIES
1
1x
15x15x1mm
6
1x
15x38x3mm
4x
M2 washers M2x11 screws
COMPATIBILITY CHECK
Before starting the cooler assembly, compare your
card with the pictures in our configurator. To do so,
visit https://www.hwconfig.com and search for your
graphics card or cooler model. For a definitive
identification, you can also compare the PCB number.
The cooler was designed for a special PCB layout.
Occasionally, graphics card manufacturers may
revise the design of their card slightly, causing the
cooler not to fit on later models. During assembly,
please make sure taller parts have enough space
around them and that the cooler does not damage
your graphics card.
Alphacool International GmbH is not liable for
assembly errors occurring due to negligence, such
as selecting an incompatible cooler.
PREPARE GRAPHICS CARD
Put the hardware on an antistatic mat. Begin
dismantling the original cooler. Depending on the
structure of the cooler, remove the screws at the back
of the card and carefully unhook the fan connector
first. If the original cooler uses thermal glue, extreme
care should be taken as you can easily damage parts.
Pick up all the items carefully. Next, clean the
hardware of thermal paste or pad residues with a
solvent (e.g. isopropanol alcohol).
ZUBEHÖR
2
1x
15x38x1mm 15x51x1mm
7
2x
15x51x3mm 8x66x3mm
8x 2x
M4x18 screws
KOMPATIBILITÄT PRÜFEN
Bevor Sie mit der Montage des Kühlers beginnen,
vergleichen Sie Ihre Platine mit den Fotos in
unserem Konfigurator.
https://www.hwconfig.com und suchen Sie nach
Ihrem Grafikkarten-
eindeutigen Zuordnung kann dort auch die PCB
Nummer verglichen werden. Der Kühler wurde für
ein spezielles PCB Layout konstruiert. Es kommt
vor, dass Grafikkartenhersteller über Revisionen den
Aufbau leicht abändern und der Kühler auf spätere
Modelle nicht mehr passt. Achten Sie auch bei der
Montage darauf, dass hohe Bauteile frei liegen und
der Kühler die Grafikkarte nicht beschädigt.
Alphacool International GmbH haftet nicht bei
fahrlässigen Montagefehlern, wie die Wahl eines
inkompatiblen Kühlers.
GRAFIKKARTE VORBEREITEN
Legen Sie die Hardware auf eine antistatische
Unterlage. Beginnen Sie mit der Demontage des
Original-Kühlers. Je nach Aufbau des Kühlers sind
zuerst die Schrauben des Lüfters zu entfernen und
die Blenden zu lösen. Bei aufgeklebten Kühlern ist
äußerste Sorgfalt geboten. Es können leicht
Bauteile abgerissen werden. Heben Sie alle
Einzelteile sorgfältig auf. Reinigen Sie anschließend
die Hardware von Resten der Wärmeleitpaste oder
Pads mit einem Lösemittel (z.B. Isopropanol-
Alkohol).

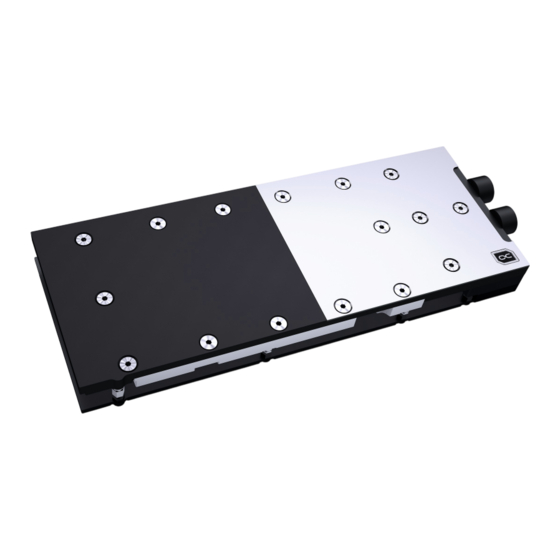

ALPHACOOL ES RTX A5000 GPU COOLER
3 4
2x 2x
8x66x1mm
8 9
2x 1x
30x30x2mm
1x
Thermal grease
VÉRIFICATION DE COMPATIBILITÉ
Avant de commencer l'assemblage du refroidisseur,
comparez votre carte avec les images de notre
Besuchen Sie dafür configurateur.
https://www.hwconfig.com et cherchez votre carte
oder Kühlermodell. Zur graphique ou votre modèle de refroidisseur. Pour une
identification
comparer le numéro de la PCB. La refroidisseur a été
conçu pour une disposition spéciale du PCB. Il est
possible que le fabricant change des détails dans la
disposition de ses composants lors d'une révision et
que le bloc de refroidissement ne soit plus
compatible. Veillez lors de l'installation au fait que les
composants hauts ne touchent pas le bloc de
refroidissement et que le bloc n'endommage pas la
carte graphique.
Alphacool International GmbH n'est pas responsable
ni des erreurs d'installation ni du choix d'un
refroidisseur incompatible.
PRÉPARER LA CARTE GRAPHIQUE
Posez le matériel sur un tapis antistatique.
Commencez par le démontage du refroidisseur
d'origine. Selon la configuration du radiateur les vis du
ventilateur et les caches doivent être enlevés d'abord.
S'il s'agit d'un refroidisseur collé il faut travailler très
doucement.
s'arracher.
soigneusement. Ensuite, nettoyer le matériel de
résidus de la pâte thermique ou de pads avec un
solvant (alcool isopropanol par ex.).
INCL. BACKPLATE
ACCESSOIRES
5
1x
15x15x3mm
4x
M2x5 screws
1x
Hex wrench
Cover plate
Pour ce faire,
précise, vous pouvez
Sinon des composants
Conservez tous les
!
!
!
visitez
également
peuvent
pièces
