INIM Electronics enea ES1050 Quick Start Manual

ES1050
IT
Sirena e lampeggiatore indirizzata con avvisatore vocale
IT
Descrizione generale
La sirena e lampeggiatore ES1050 si collega al loop ed acquisisce un indirizzo proprio in fase di con-
figurazione.
La sirena e lampeggiatore viene alimentata dal loop nel caso in cui i morsetti "EXT" vengano lasciati
sconnessi. Fornendo una tensione di 24Vdc ai suddetti morsetti il dispositivo assorbirà la corrente neces-
saria al suo funzionamento dalla fonte di alimentazione esterna non caricando il loop.
L'apparecchio è dotato di un isolatore di corto circuito in grado di sezionare il loop in caso di corto cir-
cuito.
Il tono o il messaggio vocale riprodotto in caso di attivazione deve essere selezionato da centrale in fase
di programmazione, in modo da ottenere segnalazioni diverse a fronte di cause diverse.
Per l'elenco dei toni o dei messaggi, fare riferimento alle tabelle in appendice.
Il lampeggiatore può essere attivato o meno a seconda dell'impostazione scelta in centrale.
Se attivato può essere impostato a livello "bassa potenza" oppure a livello "alta potenza".
Specifiche tecniche
(in accordo alla EN 54-3, EN 54-17, EN 54-23)
Tensione di ingresso
intervallo
nominale
Consumo
a riposo
massimo
Tensione dell'alimentazione esterna
Manuale d'istruzioni/ Instruction manual
EN
Addressable sounder and flasher with voice alert
intervallo
nominale
Condizioni ambientali di funzionamento
Temperatura
Umidità relativa
Tipo di ambiente
Grado di protezione
Metodo d'installazione
Dimensioni (AxLxP)
Peso
Informazioni relative all'isolatore
V
max
V
min
I
C max
I
S max
I
L max
Z
C max
Informazioni relative al lampeggiatore
Volume di copertura lampeggiatore
alta potenza
bassa potenza
Frequenza
Descrizione delle parti

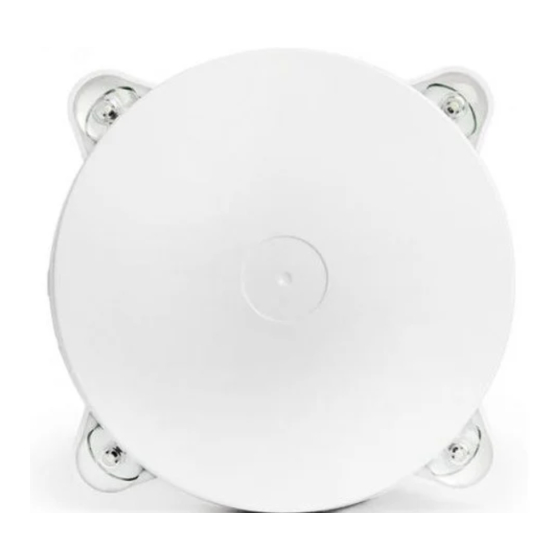

A Staffa di ancoraggio
B Sirena
C LED
D Coperchio
E Fori fissaggio coperchio
F Foro passacavi
Morsettiera
Terminale posi-
+
tivo
Loop
Terminale
-
negativo
Terminale posi-
+ EXT
tivo
Alimentazione
esterna (opzionale)
Terminale
- EXT
negativo
da 18 a 30 V
24
200µA
in allarme
(vedi tabella Tones)
da 20 a 30 V
24
da -10 a +55 °C
≤ 75 % senza condensazione
A (per uso interno)
IP21
fissaggio a soffitto
112 x 112,5 x 37 mm
175 g
30 V
13 V
0,5 A
0,5 A
10 mA
0,25 Ω
C-3-10, O-4-10
C-3-9, O-3.5-9
0,5Hz
G Fori pretranciati per ancoraggio
H Ganci fissaggio staffa
I Morsettiera
J Connettore per programmatore
K Lampeggiatore
Segnalazioni LED
LED verde Attività sul loop
Guasto generico
LED giallo
Programmatore collegato
Inim ElectronicsS.r.l. © 2020
0051
0051-CPR-1316
Marcatura CE
Avvertenze e limitazioni
Il dispositivo viene fornito completo di
l
messaggi vocali registrati ed aventi carat-
0051
teristiche adeguate.
INIM Electronics s.r.l.
Eventuali messaggi vocali personalizzati
Via Dei Lavoratori 10 - Fraz. Centobuchi
dall'utente sono da ritenersi non conformi
63076 Monteprandone (AP) - Italy
alla norma EN54-3, sezione dispositivi
18
vocali di allarme incendio.
0051-CPR-1316
Il dispositivo è conforme all'opzione "sin-
l
EN 54-3:2001 + A1:2002 + A2:2006
cronizzazione" delle norme EN54-3 e
EN 54-17:2005
EN54-23 per mezzo di un comando di
EN 54-23:2010
sincronizzazione inviato periodicamente
ES1050
dalla centrale di controllo ai dispositivi di
Sirena/lampeggiatore indirizzata con funzioni vocali
loop.
per sistemi di rivelazione e di segnalazione
I toni e le sequenze certificati sono evi-
l
d'incendio per edifici
denziati nella colonna "EN54-3 appro-
Caratteristiche essenziali Prestazione ved" della tabella in appendice "Tones".
Affidabilità di funzionamento PASS
Tolleranza al voltaggio di ali-
PASS
mentazione
Resistenza termica PASS
Resistenza a urti e
PASS
vibrazioni
Resistenza
Durabilità
PASS
all'umidità
dell'affidabilità
di fun-
Resistenza alla cor-
PASS
zionamento:
rosione
Stabilità elettrica PASS
Resistenza
PASS
all'ingresso
Caratteristiche essenziali Prestazione
C.3.2 Sincronizzazione PASS
Caratteristiche essenziali Prestazione
4.3.7 Sincronizzazione PASS
Dati del costruttore Circa questo manuale
Costruttore: Inim ElectronicsS.r.l.
Codice del manuale: DCMIIN1PES1050
Sito di produzione: Centobuchi, via DeiLavoratori10
Revisione: 110
63076 Monteprandone (AP), Italy
Copyright: le informazionicontenute in questo docu-
Tel: +39 0735 705007
mento sono proprietà esclusiva della Inim Electronics
Fax: +39 0735 734912
S.r.l.. Nessuna riproduzione o modifica è permessa
e-mail: info@inim.biz
Web: www.inim.biz senza previa autorizzazione della Inim ElectronicsS.r.l..
Tuttiidirittisono riservati.
Ilpersonale autorizzato dalcostruttore a riparare o sosti-
tuire qualunque parte delsistema, è autorizzato ad
intervenire solo su dispositivicommercializzaticon ilmar-
chio Inim Electronics.
