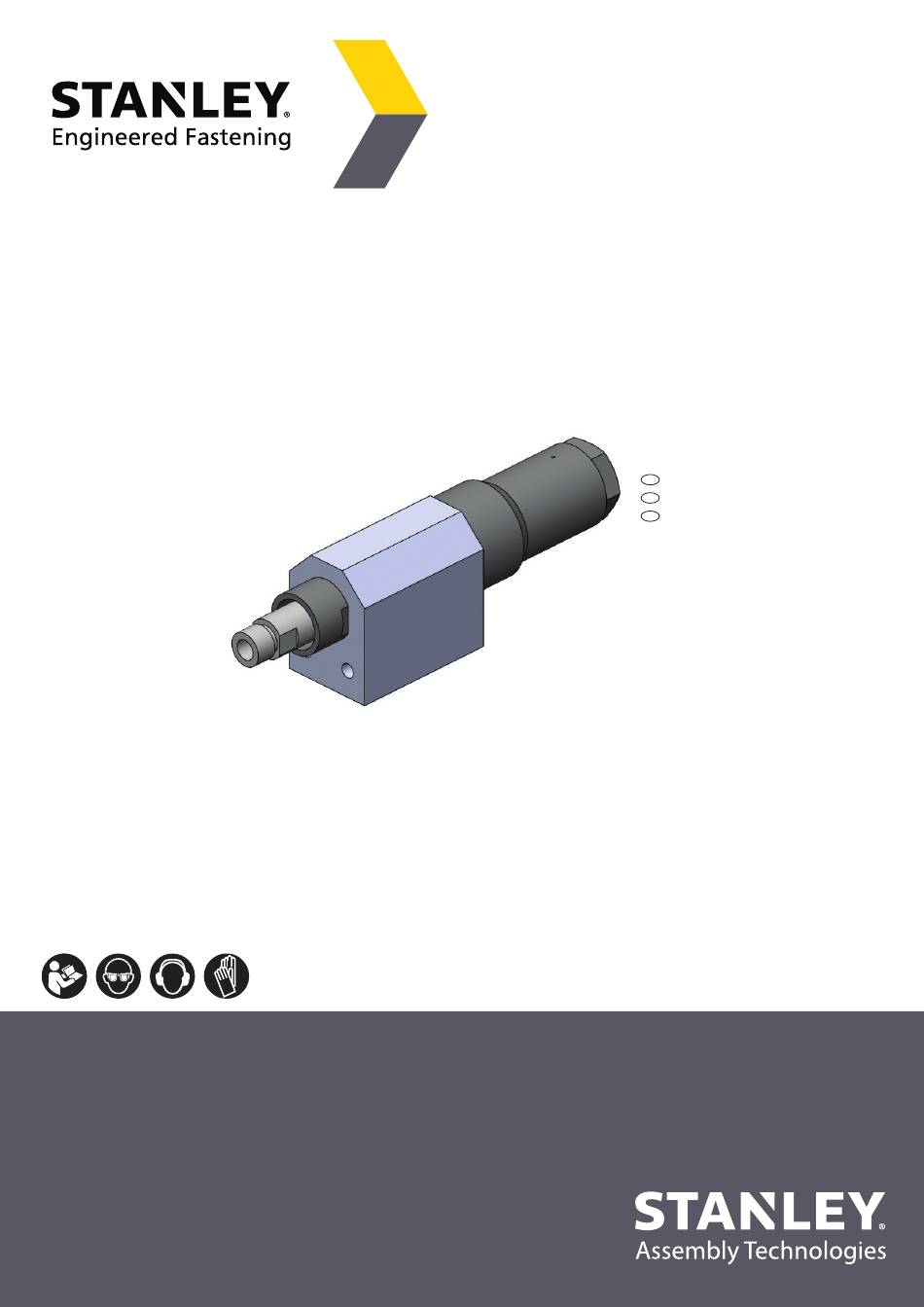

- Page 1 INSTRUCTION AND SERVICE MANUAL ORIGINAL INSTRUCTION Hydro-Pneumatic Power Module 油空圧パワーモジュール 液压气动模块 71504 Module for Blind Rivets Hydro-Pneumatic Power Module...
-
Page 2: Table Of Contents
STANLEY Engineered Fastening. The information provided is based on the data known at the moment of the introduction of this product. STANLEY Engineered Fastening pursues a policy of continuous product improvement and therefore the products may be subject to change. The information provided is applicable to the product as delivered by STANLEY Engineered Fastening. -
Page 3: Safety Definitions
• Only qualifi ed and trained operators must install, adjust or use the tool. • DO NOT use outside the design intent of placing STANLEY Engineered Fastening Blind Rivets. • Use only parts, fasteners, and accessories recommended by the manufacturer. -
Page 4: Operating Hazards
E N G L I S H O R I G I N A L I N S T R U C T I O N • DO NOT operate a tool that is directed towards any person(s). 1.3 OPERATING HAZARDS •... -
Page 5: Additional Safety Instructions For Hydraulic Power Tools
Maximum temperature of the hydraulic fl uid at the inlet is 110°C (230°F). STANLEY Engineered Fastening policy is one of continuous product development and improvement and we reserve the right to change the specifi cation of any product without prior notice. -
Page 6: Specification
6.4mm (1/4”) in diameter, in Industrial Environments. The placing module may only be used in accordance with the operating instructions for placing Stanley Engineered Fastening structural rivets. -
Page 7: Putting In Service
O R I G I N A L I N S T R U C T I O N E N G L I S H 3. PUTTING IN SERVICE IMPORTANT - R EAD THE SAFETY RULES ON 3 - 5 AND THE TECHNICAL MANUAL SUPPLIED WITH THE COMPLETE MACHINE CAREFULLY BEFORE PUTTING INTO SERVICE. -
Page 8: Hydraulic Oil
E N G L I S H O R I G I N A L I N S T R U C T I O N 5.5 HYDRAULIC OIL The recommended oil for priming is Hyspin® VG32 available in 0.5l (part number 07992-00002) or one gallon containers (part number 07992-00006). -
Page 9: General Assembly And Part List
O R I G I N A L I N S T R U C T I O N E N G L I S H 6. GENERAL ASSEMBLY AND PART LIST 6.1 GENERAL ASSEMBLY... -
Page 10: Parts List
Local regulations may provide for separate collection of electrical products, at municipal waste sites or by the retailer when you purchase a new product. You can check the location of your nearest authorized repair agent by contacting your local STANLEY Engineered Fastening offi ce at the address indicated in this manual. Alternatively, a list of authorized... -
Page 11: Molylithium Grease Ep 3753 - Safety Data
O R I G I N A L I N S T R U C T I O N E N G L I S H repair agents and full details of our after-sales service and contacts are available on the Internet at: www.StanleyEngineeredFastening.com Fire: FLASH POINT: 200°C. -
Page 12: Ec Declaration Of Incorporation Of Partly Completed Machinery
O R I G I N A L I N S T R U C T I O N 8. EC DECLARATION OF INCORPORATION OF PARTLY COMPLETED MACHINERY We, Stanley Engineered Fastening, Stanley House, Works Road, Letchworth Garden City, Hertfordshire, SG6 1JY UNITED KINGDOM, declare under our sole responsibility that the product: Description:... -
Page 13: Declaration Of Incorporation Of Partly Completed Machinery
E N G L I S H 9. UK DECLARATION OF INCORPORATION OF PARTLY COMPLETED MACHINERY We, Stanley Engineered Fastening, Stanley House, Works Road, Letchworth Garden City, Hertfordshire, SG6 1JY UNITED KINGDOM, declare under our sole responsibility that the product: Description:... -
Page 14: Protect Your Investment
Engineered Fastening location. STANLEY Engineered Fastening will then replace, free of charge, any part or parts found by us to be defective due to faulty material or workmanship and return the tool prepaid. This represents our sole obligation under this warranty. - Page 15 O R I G I N A L I N S T R U C T I O N E N G L I S H...
- Page 16 英語取扱説明書原文からの翻訳 ©2021 STANLEY Black & Decker 無断転載禁止 本説明書で示された情報は、STANLEY Engineered Fasteningからの事前の明示および書面による許可なしに、いか なる手段 (電子的または機械的) によっても複製かつまたはいかなる方法による公開も許可しません。示された情 報は、本製品の紹介時点で知られたデータに基づいています。STANLEY Engineered Fastening は継続した製品開 発のポリシーを持つため、製品の仕様は変更の対象となる場合があります。示された情報は、STANLEY Engineered Fastening によって納品された時点で製品に適用されます。そのため、STANLEY Engineered Fasteningは、製品本 来の仕様からの逸脱による損傷について一切の責任を負いません。 利用可能な情報は最大限の注意を払って整理しました。しかし、STANLEY Engineered Fasteningは情報のいかな る誤りおよびそれが原因で生じる結果に関しても責任を受け入れません。STANLEY Engineered Fastening は、第 三者によって行われた行為によって引き起こされた損傷についての責任を受け入れません。STANLEY Engineered Fasteningが使用するワーキングネーム、商号、登録商標などは、商標保護の観点から法律に準拠するものであり、 自由に使用することはできません。 目次 1. 安全の定義 1.1 一般安全ルール...
-
Page 17: 安全の定義
注意: 表示を無視した場合、潜在的な危険な状況を示す安全上の警告表示なしで使用すると、資産が損傷を受 ける場合があります。 本製品の不適切な操作または保守を行った場合は、重傷および資産の損傷を招く可能性があります。 本機を使用する前に、すべての警告および操作の説明を読み理解してください。使用時 電動工具を使用するときは、怪我のリスクを減らすために基本的な安全上の注意を必ず守る必要があります。 ツールの動作中、手で持ったり、本体の一部に触れないでください。ピストンが引き込まれる際に、切り傷を負う 可能性があります。 今後も参考にして頂くため、警告と取扱い説明書はすべて保管してください。 1.1 一般安全ルール • 複数の危険がある場合は、ツールの取り付け、操作、修理、保守、アクセサリの交換、またはツールの近くで 作業する前に、安全指示を読み理解してください。そうしないと、重大な人身事故につながる可能性がありま す。 • 認定されトレーニングを受けたオペレータのみが、ツールを取り付け、調整、または使用する必要がありま す。 • STANLEY Engineered Fastening ブラインド リベットの設計意図を外れた使用はしないでください。 • 製造会社が推奨する部品、締付け具、アクセサリのみを使用してください。 • ツールを改造しないでください。改造すると、安全対策の有効性が低下し、オペレータのリスクが高まりま す。本機に対する改造がお客様によってなされた場合、すべての責任はお客様になり保証の適用は受けられな くなります。 • 安全上の指示を破棄しないでください。それらをオペレータに渡してください。 • ツールが破損している場合は使用しないでください。 • 使用の前には、可動部品の不整列または結合、部品の損傷、その他本機の操作に影響を与える状態がないかを 確認してください。損傷がある場合は、使用する前に本機の保守を受けてください。使用する前に調整キーま たはレンチを取り外してください。 • ツールは定期的に点検し、ISO 11148のこの部分に必要な定格とマーキングがツールに判読可能にマークされて... -
Page 18: 動作中の危険
英語取扱説明書原文からの翻訳 • ワークピースがしっかりと固定されていることを確認します。 • ファスナーおよび/またはマンドレルの排出から保護する手段が所定の場所にあり、適切に機能していることを 確認します。 • ツールの前面からマンドレルが強制的に排出される可能性があることを警告します。 • 人に向けての本機の操作は行わないでください。 1.3 動作中の危険 • ツールの動作中、手で持ったり、本体の一部に触れないでください。ピストンが引き込まれる際に、切り傷を 負う可能性があります。 • このツールの使用は、オペレータの手のつぶれ、衝撃、切り傷、擦り傷、熱などの危険があります。適切な手 袋を着用して手を保護してください。 • 油圧供給が中断された場合は、スタートアンドストップ (開始停止) 装置を解除してください。 • 製造元が推奨する潤滑剤のみを使用してください。 • 作動油に触れないでください。万一触れてしまった場合は、発疹が出る可能性を最小限にするために、完全に 洗い流すように十分注意してください。 • 作動油および潤滑油のデータシートは、ツール供給者に請求して入手いただけます。 • ツールがサスペンション装置に固定されている場合は、しっかりと固定されていることを確認してください。 • ノーズ装置が取り付けられていない場合、押しつぶされたり挟まれたりする危険に注意してください。 • ノーズハウジングを外した状態で操作しないでください。 • 本機を持ち運ぶ場合は、トリガから手を離して不注意な起動を避けてください。 • ツールをハンマーとして落としたり、使用しないでください。 • 使用済みのマンドレルが危険の原因とならないように十分注意してください。... -
Page 19: 空圧電動ツールのための追加安全指示
• 油圧により重傷を引き起こす可能性があります。 • 2.73 l/min（200 in /min）の吐出し量で使用圧700 bar未満（10,000 PSI）の評価の柔軟油圧ホースには取り 付けないでください。 • ツールを使用していないとき、アクセサリを交換する前、または修理を行うときは、油圧ホースをポンプから 外してください。 • ホースを急に動かすと、重傷を負う可能性があります。ホースや継手の損傷や緩みがないか常に確認してくだ さい。 • 使用に先立って、油圧ホースに損傷がないか検査し、油圧接続はすべて清潔で、完全に係合され、稼働の前に 継ぎ手がしっかりと締まっていることを確認します。ホースの上に重い物を落とさないでください。鋭い衝撃 は内部の損傷の原因になりホースの早期に欠陥を発生させる場合があります。 • ユニバーサルツイストカップリング（クローカップリング）を使用する場合は、必ずロックピンを取り付け、 ホイップチェック安全ケーブルを使用して、ホースとツールまたはホースとホースの接続不良が起きないよう 保障措置を講じます。 • ホースで取付モジュールを持ち上げないでください。必ず位置決めモジュール本体のハンドルを使用してくだ さい。 • 本機が誤動作する原因になるため、本機の油圧システムに、汚れや異物が付かないようにしてください。 • 必ず清潔なオイルおよび充填機器を使用してください。 • 必ず推奨された作動油を使用してください。 • 入口の作動油の最高温度は110°C (230°F)です。 STANLEY Engineered Fasteningのポリシーは、継続的な製品開発と改善の一貫であり、事前の通知なく製品の仕様 を変更する権利を有しています。... -
Page 20: 工具仕様
英語取扱説明書原文からの翻訳 2. 仕様 2.1 用途 71504モジュールは主にピストンとシリンダアセンブリで構成されています。互換性をもつ油圧源および適切なノー ズ・アセンブリに油圧でつないだ場合、産業環境で直径6.4mm (1/4") までのブラインドリベット取付に使用が可能 です。 取付モジュールは、使用説明書に従ってStanley Engineered Fastening構造リベットの配置に使用できます。 濡れた状態や可燃性の液体や気体のある場所では使用しない でください。 常に安全指示を順守する必要があります。 2.2 工具仕様 仕様 メートル式 英国式 力: 所定の引っ張り圧力で引っ張り 22.7kN 5103 lbf 圧力: 最大 400 bar 5800 PSI ストローク: ピストンストローク 26.0 mm 1.125 in ピストンボア直径: 最小... -
Page 21: 操作指示
取扱説明書原文の翻訳 英語 3. 作動 重要 - 作動する前に、 17～19ページの安全規則と機器に付属の技術マニュアルをすべて注意深く読んでくださ い。 本モジュールは、全自動または半自動機械の一部として動作するように設計されています。ツールが稼働中の場 合、手で持ったり、本体の一部に触れることは禁止されます。ピストンが引き込まれる際に、切り傷を負う可能性 があります。 マシンフレームへのモジュールの取りつけと取り外しの指示は、機械に対して供給された技術マニュアルに含まれ ています。技術マニュアルは、ノーズ機器の取外し、メンテナンスおよびアセンブリについての指示と、モジュー ル始動についての完全な指示を含みます。 4. 操作指示 重要- ページの安全規則と17 - 19機器全体に供給された技術マニュアルをツール使用前にすべて読むこと。 運転の指示は機械とあわせて供給された技術マニュアルを参照してください。 5. ツールの保守 重要- 17～19ページの安全規則と機器に付属の技術マニュアルをすべて注意深く読んでください。 雇用者には、適切な人員にツールのメンテナンス指示を伝える責任があります。適切に訓練されていないオペレー ターは、ツールのメンテナンスあるいは修理に関与することは認められません。ツールは、定期的に損傷と故障が ないか検査するものとします。 すべての整備の指示は機械とあわせて供給された技術マニュアルを参照してください。 5.1 毎日の保守 • 取付ツール、ホース、コネクターにオイル漏れがないか確認します。 • 磨耗あるいは損傷したホースやコネクターは交換します。 • ツールのストロークが仕様通りであることを確認します。 • 供給圧力が正確で400 barを超過しないことを確認します。 5.2 毎週の保守... -
Page 22: 作動油
英語取扱説明書原文からの翻訳 5.5 作動油 プライミングで推奨される油液は、0.5l(部品番号07992-00002)あるいは1ガロンコンテナ(部品番号07992-00006)で 利用可能なHyspin® VG32です。 5.6 取り外しの指示 重要-ツールを分解する前に機械と油圧ポンプユニットに主電源と給気スイッチを切ってあることを確認します。 マシンフレームへのモジュールの取りつけと取り外しの指示は、機械に対して供給された技術マニュアルに含まれ ています。技術マニュアルは、ツールの取外し、メンテナンスおよびアセンブリの完全な指示を含みます。 取外しの前に: • 機械からモジュールを取り外します。 • 機械に付属の技術マニュアルの指示に従って、モジュールからノーズアセンブリを取り外します。 • メンテナンスの前に、作業工程で装置に付着した可能性のある危険物を除去する必要があります。 ツールを完全点検する場合は、 21～221ページに記載の順にツールを分解してください。ツールを分解した後 はシールをすべて交換することを推奨します。 分解手順: • スパナ（07900-00233を使って、ノーズハウジングエクステンション（品目23）を取り外します。 • へら（07900-00435)を使って、本体スリーブ（品目18）を取り外します。 • スプリングガイド（品目19）を取り外します。 • スプリング（品目15）を取り外します。 • スパナアセンブリ（07900-00429）を使ってピストン（品目16）を固定し、スパナ（07900-00558）を使ってア ダプター（品目22）を取り外します。 • 本体（品目17）からピストン（品目16）を取り外します。 • 内部サークリッププライヤー（07900-00004）を使って、サークリップ（品目9）を取り外します。 • ヘッドリテーリングプレート（品目14）を取り外します。 • へら（07900-00006）を使って、シール（品目6）を取り外します。... -
Page 23: 総組立図と部品表
取扱説明書原文の翻訳 英語 6. 総組立図と部品表 6.1 総組立図... -
Page 24: 部品表
07654-00205 ラベル 71504-02004 アダプター 71504-02005 ノーズハウジングエクステンション 7. 安全データ 7.1 HYSPIN VG32オイル安全データ 救急 皮膚: 短時間、断続的接触で皮膚への被害の危険性は低い。長期あるいは曝露は皮膚炎に結びつくおそれあり。 合理的に実行可能な場合石鹸と水で肌を徹底的に洗浄すること。極度に汚染された衣類は脱いで皮膚を洗浄する。 汚染された衣類は洗濯する。 誤飲: 偶然に低用量呑み込んだ場合害を引き起こす可能性は低い。大量強引は吐き気と下痢を引き起こすおそれあり。 経口汚染が生じた場合は、水で徹底的に洗い流す。 意図的な行為以外では、製品の高容量摂取の可能性は低い。万一経口汚染が生じた場合、吐かせず医師の診察を受 ける。 最も近い医療センターに送ること。 目: 偶然目に接触した場合一時的刺激、充血以外の可能性は低い。 まぶたを開けたまま多量の水で目を徹底的に洗う。痛みあるいは充血が解消されない場合は、医師の診察を受け る。 廃棄処分： 不活性吸収材料で流出物はすべて吸い取る。流出エリアを換気する。汚染物質を使い捨て容器に入れ、地方条例に 従い廃棄する。 環境保護： 分別収集。この製品は通常のごみと一緒に廃棄できません。製品の交換が必要になる日がある場合や、それ以上使 用できない場合は、通常のごみと一緒に廃棄しないでください。 この製品を分別収集できるようにします。使用済み製品と包装を別々に収集することで、材料をリサイクルして再 利用することができます。リサイクル材料の再利用は、環境汚染を防ぎ、原材料の需要を減らすのに役立ちます。 地方自治体の規制により、自治体の廃棄物処理場で、または新しい製品を購入したときに小売店で電気製品を分別 収集することができます。このマニュアルに記載されている住所にある最寄りのSTANLEY Engineered Fasteningオ フィスに連絡して、最寄りの正規修理代理店の所在地を確認することができます。また、公認の修復剤のリスト、 アフターサービスの詳細については、www.STANLEYEngineeredFastening.comからお問い合わせください。... -
Page 25: MolylithiumグリースEp 3753 - 安全データ
取扱説明書原文の翻訳 英語 火災: 引火点: 200°C. 乾燥、化学薬品、発泡、あるいは二酸化炭素で消火すること。自給式呼吸器のない狭小スペースに立ち入らないで ください。 取り扱い: 保護クリームあるいは耐油グローブを使用。 保管: 地方の可燃材料条例に従うこと。 7.2 MOLYLITHIUMグリースEP 3753 - 安全データ グリースは、単一の品目として注文できます。部品番号はサービスキットの21ページに記載されています。 救急 皮膚: グリースは完全に耐水性のため、皮膚には承認された乳化洗浄剤を使用する。 経口摂取: 30ml（コップ1杯分）の牛乳と一緒に水酸化マグネシウムを飲ませる。 目: 刺激性はあるが損傷は引き起こさない。水で洗い、医師の診察を受ける。 発火 引火点: 220°C超。 非可燃性分類。 適切な消火メディア: 経験のあるオペレータが、CO 、ハロン、または水で消火。 環境 承認されたサイトで焼却あるいはスクラップ処分。 取り扱い 保護クリームあるいは耐油グローブを使用 保管 熱や酸化剤から遠ざける。 7.3 Molykote® 111グリース - 安全データ グリースは、単一の品目として注文できます。部品番号はサービスキットの21ページに記載されています。... -
Page 26: 半完成機械類の組込みのEc適合宣言書
技術文書は、付属文書 VII B、そして以下の指令に基づいて作成されています。 2006/42/EC機械指令（法定機器 2008 No 1597-機械の供給（安全）規制参照）。 指令2006/42/ECの基本的な安全及び健康保護に関連するすべての要求事項は、セクション3、4の取扱説明書に記載 されたインターフェースセルに至るまで遵守されています。 署名者は、STANLEY Engineered Fasteningに代わってこの宣言を行います A. K. Seewraj エンジニアリングディレクター、英国 Avdel UK Limited, Stanley House, Works Road, Letchworth Garden City, Hertfordshire, SG6 1JY UNITED KINGDOM 発行場所: Letchworth Garden City, 英国 発行日： 01-01-2021 署名者は、欧州連合で販売されている製品の技術ファイルの編集に責任があり、Stanley Engineered Fasteningに... -
Page 27: 半完成機械類の組込みのUk適合宣言書
EN ISO 4413:2010 ES100118-rev 17:2017 技術文書は、機械の供給（安全）規制 2008、S.I。2008/1597（修正済み）に従って編集されています。 機械類の供給（安全）規則2008、S.I. 2008/1597（修正済み）の基本的な安全及び健康保護に関連するすべての要 求事項は、セクション3、4の取扱説明書に記載されたインターフェースセルに至るまで遵守されています。 署名者は、STANLEY Engineered Fasteningに代わってこの宣言を行います A. K. Seewraj エンジニアリングディレクター、英国 Avdel UK Limited, Stanley House, Works Road, Letchworth Garden City, Hertfordshire, SG6 1JY UNITED KINGDOM 発行場所: Letchworth Garden City, 英国 発行日： 01-01-2021 本機は以下の規格に適合しています 機械の供給（安全）規制 2008、... -
Page 28: 投資の保護
い。米国またはカナダのSTANLEY® Engineered Fastening Authorized 公式サービスセンターの一覧については、 無料ダイヤル番号 (877)364 2781 でご相談ください。 米国 および カナダ以外の地域については、当社の ウェブサイト www.StanleyEngineeredFastening.com を見て、 最寄りの STANLEY 締付け工具の店の位置を探してください。 STANLEY Engineered Fasteningは、欠陥のある材料や製造品により不良であると当社が認めた部品などについて は、無料で交換し、先払いで本機を返送します。これについては、当社の唯一の義務であることを本保証に記載し ています。 本機の購入または使用以外のところで発生する重大なまたは特別な損傷に対して、STANLEY Engineered Fastening は何らの責任を負うものではありません。 ブラインドリベットナット ツール のオンライン登録 以下の URL を見て品質オンラインに登録してください。 https://www.stanleyengineeredfastening.com/support/warranty-registration-form STANLEY® Engineered FasteningのStanley Assembly Technologiesブランド ツールをお選び頂きありがとうござい ます。... - Page 29 取扱説明書原文の翻訳 英語...
- Page 30 中文版 操作说明书 ©2021 STANLEY Black & Decker 版权所有。本手册仅为英文版的中文译本，仅供参考，最终以英文版为准。 未经史丹利工程紧固系统公司（史丹利百得旗下子公司）的事先明确书面允许，禁止以任何方式以及通过任何电子或 机械手段复制和/或公开所提供的信息。本手册提供的信息基于本产品推出时所了解的资料。史丹利工程紧固系统公司 致力于不断改进产品，因此公司产品可能随时发生变更。本手册中所提供的信息适用于史丹利工程紧固系统公司交付 的产品。因此，史丹利工程紧固系统公司不会对由于与产品出厂技术参数偏差而产生的任何损坏承担责任。 可利用的信息经过精心编辑。但是，史丹利工程紧固系统公司不会对信息错误或因此导致的结果承担任何责任。史丹 利工程紧固系统公司不会对由于第三方的行为而导致的损坏承担任何责任。根据注册商标保护法的规定，史丹利工程 紧固系统公司使用的机构名称、商标名称、注册商标等资产均不可视为免费。 目录 安全说明 1.1 通用安全规定 1.2 抛射危害 1.3 操作危害 1.4 重复性运动危害 1.5 附件危害 1.6 工作场所危害 1.7 噪音危害 1.8 液压工具附加安全说明 技术参数 2.1 用途 2.2 工具规格 2.3 工具尺寸...
- Page 31 英文原版 操作说明书中译本 安装或操作该工具人员必须仔细阅读该《使用手册》，尤其特别注意遵循以下安全警告和说明。 在操作工具期间，请始终佩戴防冲击护目镜。每次使用都应评估所需的防护等级。 使用此工具可能会使操作员的手遭受挤压、撞击、割伤、擦伤和高温等危险。佩戴合适的手套以保护手。 根据员工指示以及职业健康与安全法规的要求使用听力保护装置。 1. 安全说明 以下定义对每种警示词的严重性进行了描述。请阅读本手册，并注意以下标志。 危险：表示紧急的危险情况。若不避免，可能会导致人员死亡或严重受伤。 警告： 表示可能的危险情况。若不避免，可能会导致人员死亡或严重受伤。 注意：表示可能的危险情况。若不避免，可能会导致人员轻度或中度受伤。 注意：无安全警示标志，表示潜在的危险情况。若不避免，可能会导致财产损坏。 对本产品操作或维护不当可能会导致人员严重受伤或者财产损坏。 在使用本设备之前，阅读并理解所有的警示和操作说明。使用 电动工具时，务必遵循基本的安全注意事项，以降低人员受伤的风险。 操作工具时，不得将工具握在手上或与身体的任何部位接触。活塞缩回时可能导致剪伤。 保存所有警告和说明供未来参考。 1.1 通用安全规定 • 对于多种危险，请在安装、操作、维修、保养、更换配件或在该工具附近作业之前，阅读并理解安全说明。未做 到这一点可能会导致严重的身体伤害。 • 只有具备资格并经过培训的操作人员才能安装、整或使用拉帽枪。 • 切勿使用史丹利工程紧固系统公司拉帽枪进行设计之外的用途。 • 仅可使用制造商推荐的部件、紧固件和配件。 • 切勿对拉帽枪进行改装。修改会降低安全措施的有效性，并增加操作员的风险。对于由客户对拉帽枪进行的任何 改装所导致的后果，客户完全承担责任，所有适用的保修均无效。 • 不要丢弃安全说明，将它们交给使用方。 • 如果损毁请勿使用拉帽枪。 • 在使用之前，检查转动部件是否存在失调或者是否固定妥当、部件是否损坏以及可能影响拉帽枪使用的任何其他 状况。若有损坏，在使用之前对拉帽枪进行维修。在使用之前，移除所有的调节键或扳手。 •...
- Page 32 中文版 操作说明书 1.3 操作危害 • 操作工具时，不得将工具握在手上或与身体的任何部位接触。活塞缩回时可能导致剪伤。 • 使用此工具可能会使操作员的手遭受挤压、撞击、割伤、擦伤和高温等危险。佩戴合适的手套以保护手。 • 液压供应中断时，松开起停装置。 • 仅使用制造商推荐的润滑剂。 • 避免接触液压液。为避免皮疹，可在接触时彻底冲洗。 • 所有液压油和润滑剂的物料安全数据表，可向拉帽枪供应商索取。 • 如果拉帽枪固定在悬挂装置上，请确保固定牢固。 • 如果未安装枪嘴装置，请当心挤压或夹伤危险。 • 切勿在枪嘴罩拿开的情况下操作拉帽枪。 • 在将拉帽枪从一处携带至另外一处时，将手置于远离触发器的位置，避免意外触发。 • 切勿随意将拉帽枪掉落或用作锤子。 • 务必小心，保证心轴不会造成危险。 1.4 重复性运动危害 • 使用工具时，操作员可能会感到手、手臂、肩膀、脖子或身体其他部位不适。 • 使用工具时，操作员应采取舒适的姿势，同时保持双足稳定，并避免尴尬或不平衡的姿势。作业任务较长时，操 作员应变换姿势，有助于避免不适合疲劳。 • 如果操作员感觉到持续或反复出现不适、疼痛、脉动、疼痛、刺痛、麻木、灼热感或僵硬等症状，则不应忽略这 些警告信号。使用方应告知员工并咨询具备资质的健康专业人士。 1.5 附件危害 •...
- Page 33 英文原版 操作说明书中译本 1.8 液压工具附加安全说明 • 液压源不得超过 400 bar (5800 PSI)。 • 存在压力的润滑油可能造成重伤。 • 请勿以低于700 bar (10,000 PSI)的工作压力、2.73 l/min (200 in /min)的流速安装液压软管。 • 工具未使用、更换配件或进行维修时，将液压软管与泵单元断开。 • 接出管可能造成重伤。务必检查软管和配件是否损坏或松动。 • 使用前，检查液压软管的损坏情况，所有液压连接必须干净、充分卡入且密闭才能运行。切勿将重物掉落在空气 软管上。尖锐的碰撞可能会导致内部损坏，从而引起空气软管过早毁损。 • 无论何时使用通用扭力联轴器（爪形联轴器），均应安装锁定销，并应使用鞭打式安全电缆来防止可能的软管与 工具或软管与软管的连接故障。 • 切勿通过空气软管提起模块。务必始终紧握模块体。 • 避免灰尘或异物进入拉帽枪的液压系统，以免导致拉帽枪发生故障。 • 只能使用洁净的润滑油和注入设备。 • 只能使用建议的液压油。 • 进口液压液的最大温度为...
- Page 34 中文版 操作说明书 2. 技术 参数 2.1 用途 71504 模块主要是活塞和气缸组件。如果采用液压方式连接至兼容的液压源且附加相关枪嘴组件时，随后它用于在工 业环境中安装直径达 6.4 毫米（1/4"）的拉钉。 拉铆模块只能根据安装Stanley Engineered Fastening结构性铆钉的操作说明书进行使用。 请勿在潮湿环境下或有可燃液体或气体的条件下使用。 务必始终遵循安全说明。 2.2 工具规格 技术参数 公制 英制 力： 采用规定拉力拉动 22.7kN 5103 lbf 压力： 最大值 400 bar 5800 PSI 冲程： 活塞冲程 26.0 mm 1.125 in 活塞孔直径：...
- Page 35 英文原版 操作说明书中译本 3. 投入使用 重要提示 - 运行前认真阅读第 31 - 33 页上的安全规则和整机随附的技术手册。 模块设计为作为完整自动化或半自动机器的一部分运行。工具循环时，不得握在手上或与身体的任何部位接触。活塞 缩回时可能导致剪伤。 有关从机器框架中安装和移除模块的说明将包含在与机器一起提供的技术手册中。技术手册将包括有关将模块投入使 用的完整说明，以及关于拆解、维护和组装枪嘴设备的说明。 4. 操作说明 重要提示 - 操作拉帽枪前认真阅读第 31 - 33 页上的安全规则和整机随附的技术手册。 有关操作说明，参见机器随附的技术手册。 5. 拉帽枪维护 重要提示 - 阅读第 31 - 33 页上的安全规则和整机随附的技术手册。 雇主负责确保向适当的人员提供工具维护说明。除非经过适当培训，否则操作员不应参与工具的维护或维修。定期检 查工具，以防止损毁和故障。 有关完整的检修说明，参见机器随附的技术手册。 5.1 日常维护 • 检查拉帽枪、软管和连接器是否漏油。...
- Page 36 中文版 操作说明书 5.5 液压油 建议的底油为 0.5l 装（部件号 07992-00002）或一加仑装（ 07992-00006） Hyspin® VG32。 5.6 拆卸说明 重要 – 拆卸工具之前，确保机器和液压泵单元的电源和气源关闭。 有关从机器框架中安装和移除模块的说明将包含在与机器一起提供的技术手册中。技术手册将包括有关拆卸、维护和 装配工具的完整说明。 拆卸前： • 将模块从机器中取出。 • 按照机器随附的技术手册中的说明将枪嘴从中模块中取出。 • 由于工作流程而可能沉积在机器上的危险物质，必须在维护前清除。 对于完整的检修，建议按照第35 至 36页上显示的步骤拆卸。拆卸拉帽枪后，建议更换所有密封。 拆卸说明： • 使用扳手 07900-00233 取下枪体延长套管（序号 23）。 • 使用扳手 07900-00435，取下衬套（序号 18）。 • 取下弹簧导杆（序号 19）。 •...
- Page 37 英文原版 操作说明书中译本 6. 通用组装和零件清单 6.1 常规组装...
- Page 38 中文版 操作说明书 6.2 部件清单 71504-02000 部件清单 序号 零件号 说明 数量 07001-00404 紧定螺丝 07001-00436 固定螺丝 07005-01756 透明塑胶塞 07003-00026 O 圈密封 07003-00245 活塞杆密封 07003-00283 活塞密封 07003-00202 刮垢环 07007-01505 安全盖 07004-00033 卡簧 07007-00472 Ø5 钢珠 07008-00375 琵式流量限制器 07007-02223 地址标签 73200-02022 安全标签 07490-00316 头固定板...
- Page 39 英文原版 操作说明书中译本 使用隔离霜或防油手套。 储藏： 放置在阴凉处并符合当地易燃材料法规。 7.2 二硫化钼锂基脂 EP 3753 - 安全数据 润滑脂可以作为单个项目订购，部分编号参见服务套装页面35。 急救 皮肤： 润滑脂完全防水，最好用经过批准的乳化皮肤清洁剂清除。 吞食： 确保服用 30ml 镁乳，最好加一杯牛奶。 眼睛： 具有刺激性但无害。用水冲洗并就医。 火灾 闪点：高于 220°C。 未归为易燃。 适用的灭火介质：二氧化碳、卤化烷或喷水（如果适用由资深操作人员）。 环境 在经过批准的场地上进行焚烧或处置。 处理 使用隔离霜或防油手套 储藏 远离热和氧化剂。 7.3 MOLYKOTE® 111 润滑脂 - 安全数据 润滑脂可以作为单个项目订购，部分编号参见服务套装页面35。 急救 皮肤：...
- Page 40 中文版 操作说明书 8. 欧盟不完整机械安装声明 兹声明，Stanley Engineered Fastening, Stanley House, Works Road, Letchworth Garden City, Hertfordshire, SG6 1JY 英国，对于下列产品承担单独责任： 说明： 71504 液压气动拉钉模块 型号： 71504 符合以下兼容标准： ISO 12100:2010 EN ISO 11148-1:2011 EN ISO 4413:2010 ES100118-rev 17:2017 技术文件根据附件 VII B 汇编，符合 以下指令： 2006/42/EC 机械指令（《法规汇编 2008》第1597条 - 机械供应（...
- Page 41 英文原版 操作说明书中译本 9. 英国不完整机械安装声明 兹声明，Stanley Engineered Fastening, Stanley House, Works Road, Letchworth Garden City, Hertfordshire, SG6 1JY 英国，对于下列产品承担单独责任： 说明： 71504 液压气动拉钉模块 型号： 71504 符合以下指定标准： ISO 12100:2010 EN ISO 11148-1:2011 EN ISO 4413:2010 ES100118-rev 17:2017 技术文档是根据《 2008 年机械供应（安全）条例》（S.I. 2008/1597）（修订）编制。 2008 机械供应法规（安全）、S.I. 2008/1597 （补充） 的所有相关基本安全和健康保护要求均符合操作说明第 3 节...
- Page 42 用情况下提供壹(1)年保修。 该保修仅适用于拉帽枪首次购买者按设计用途使用的情况。 例外情况： 正常磨损 由于正常磨损而进行的定期维护、维修和更换部件不在保修范围之内。 滥用和误用。 由于操作和/或存储不当、误用或滥用、事故或疏忽导致的缺陷或损坏不在保修范围之内。 未授权服务或改装。 由 STANLEY Engineered Fastening 之外的其他人员或其授权的维修中心以任何方式进行的维修、测试调整、安 ® 装、维护、变更或改装而产生的缺陷或损坏不在保修范围之内。 所有其他明示或暗示保修，包括适销性或用途匹配性方面的保修，不包括在本保修范围之内。 若该拉帽枪不符合保修规定，请立即将其返回离您最近的我公司授权维修中心。若要了解美国或加拿大境内的 STANLEY® Engineered Fastening 授权维修中心情况，请拨打我们的免费电话(877)364 2781，与我们联系。 对于美国和加拿大境外的史丹利工程紧固系统公司分支机构，请访问我们的网站www. StanleyEngineeredFastening.com，了解离您最近的分支机构情况。 史丹利工程紧固系统公司将免费更换我们发现的由于故障材质或制造原因而产生缺陷的任何部件，然后采用运费预付 的方式将产品返回给客户。这表示我公司完全承担本保修项下的责任。 对于超出本拉帽枪适用范围所导致的任何间接或特殊损坏，我司概不负责。 在线登记您的拉帽枪。 若要在线登记您的产品保修，请访问我们的网站： https://www.stanleyengineeredfastening.com/support/warranty-registration-form 感谢您选择 STANLEY Engineered Fastening 的 STANLEY Assembly Technologies 品牌工具。 ®...
- Page 43 英文原版 操作说明书中译本...
- Page 44 For an authorized distributor nearby please check www.stanleyEngineeredFastening.com/econtact/distributors Manual Number Issue 07900-09703_APAC 21/099 Stanley Engineered Fastening — a division of Stanley Black and Decker — is the global leader in precision fastening and assembly solutions. Our industry-leading brands, Avdel ® , Integra ™ , Nelson ®...
