CV4E 40/L
CV4E 40/M
ANTISTATIC
IT
Uso e Manutenzione
EN
Use and Maintenance
FR
Utilisation et Entretien
DE
Gebrauch und Wartung
ES
Uso y Mantenimiento
PT
Uso e manutenção
NL
Gebruik en Onderhoud
CS
Použití a Údržba
RU
Эксплуатация и обслуживание
PL
Obsługa i Konserwacja
AR
االستخدام والصيانة
www.nortonabrasives.com
WARNING: This machine contains dust hazardous to health.
Emptying and maintenance operations, including removal of the
dust collection means, must only be carried out by authorised
personnel wearing suitable personal protection.
Do not operate without the full filtration system fitted.
ed. 06/2021
*Norton Class H model not available
8050884
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel

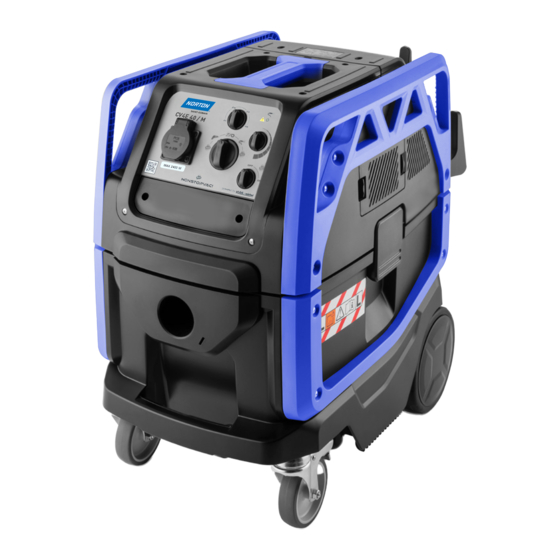

Related Manuals for SAINT-GOBAIN NORTON CV4E 40/L
