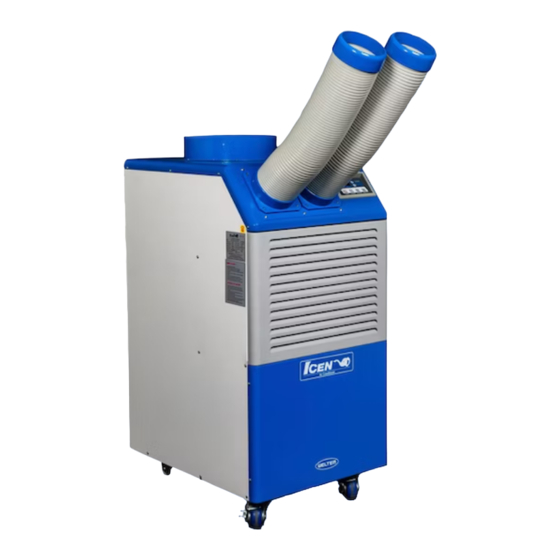

- Page 1 MANUAL 히터펌프 아이센 히터펌프 사용자 설명서 [WPH-5000] Portable heat pump Owner`s Manual http://www.weltem.com...
- Page 2 아이센 사용자 설명서 머리말 (주)웰템 산업용 냉동기기 전문 생산 업체인 은 그 동안의 기술과 경험을 바탕으로 이번에 새로이 자기진단 기능의 아이센 이동식 에어컨 을 개발하였습니다. (주)웰템 아이센 성능과 효율 품질에서 앞서가는 의 이동식 에어컨 은 수려한 디자인과 조작의 간편성, 탁월한 성 능으로...
- Page 3 ICEN MANUAL Preface Based on our policy of conti nuous Research and Development Weltem Co., Ltd is pleased to announce our latest portable air conditi oning system I-CEN with an integrated self diagnosis functi on. We are confi dent that the superior design, simple operati on and excellent performance of the I-CEN portable air conditi oning system will meet the most discerning customer’s requirements.
- Page 4 아이센 사용자 설명서 안전을 위한 주의사항 안전을 위한 주의사항 사용자의 안전과 재산상의 손해 등을 방지하기 위한 내용입니다. 아래 내용을 잘 읽고 올바르게 사용해 주십시오. • 사용 전압은 에어컨 측면에 표시되어 있는 정격 전압을 사용하세요. • 연장코드 사용시 사용중인 제품의 전류를 확인하시고 거기에 맞는 코드를 사용하세요. 하나의...
-
Page 5: Safety Cautions
ICEN MANUAL Safety cauti ons These are important for the user’s safety and preventi on of property damage and/or loss. Please read carefully to ensure the safe and effi cient operati on of this product. • The Power supply voltage should be in accordance with the specifi cati on shown on the air conditi oner. - Page 6 (3) 먼지나 기름에 의해 오염이 심한 경우 중성세제를 탄 미지근한 물로 살짝 씻어주세요. (4) 중성세제를 이용한 경우 그늘에서 완전히 말린 후 다시 사용해 주십시요. (5) 먼지가 많은 환경에서는 자주 청소해 주십시요. 잦은 고장의 주요 원인이 됩니다. 14 WPH-4000 아이센 배선도 배선도 (WPH-5000 모델) DRAIN PUMP(option) FLOAT SWITCH FLOAT...
-
Page 7: Cleaning Of Filter
(4) Reuse the fi lter when completely dry. (5) Wash more frequently when the I-CEN I used in dusty locati ons. Dusty may casused the unit failure. 614 WPH-4000 Wiring diagram for I-CEN WPH-5000 Wiring diagram I-CEN ( DRAIN PUMP(option) FLOAT SWITCH... - Page 8 FAN SPEED TEMP SELECT MODE POWER FAN SPEED TEMP SELECT MODE (2) 아이센 WPH-5000 상세설명 / 설정방법 적용모델 파워 버튼을 2초간 누르면 제품이 작동합니다. 히터펌프 1. 재질 : 운전중에 파워 버튼을 2초간 누르면 제품이 멈춥니다. 2. 인쇄방법: 스크린인쇄 3. 인쇄색상: 5도...
-
Page 9: Power Button
ICEN MANUAL Way of use for I-CEN (1) Display panel for I-CEN (All models) LED11 LED12 LED13 LED14 LED15 LED16 FND1 FND2 LED18 DOWN ALARM CURRENT TARGET TEMP TEMP POWER LED8 LED1 LED2 LED3 LED4 LED5 LED6 LED7 AUTO MANUAL COOL HEAT POWER... -
Page 10: Mode Button
아이센 사용자 설명서 (2) 아이센 WPH-5000 상세설명 / 설정방법 · 이 버튼을 짧게 누름으로 온도 센서를 선택합니다. · IN 램프가 켜져 있을 때, 흡입온도센서가 작동하며 실내 온도를 조절할 때 사용합니다. · OUT 램프가 켜져 있을 때, 토출온도센서가 작동하며 찬바람이나 따뜻한... - Page 11 ICEN MANUAL (2) Descripti on of the display panel for I-CEN (All models) Choose temperature sensor by pressing this butt on shortly. · When IN lamp is on, inlet temperature sensor works so it is used to control · inside of a room. When OUT lamp is on, outlet temperature sensor works so it is used to ·...
- Page 12 아이센 사용자 설명서 (2) 아이센 WPH-5000 상세설명 / 설정방법 · 팬속도 버튼과 온도선택 버튼을 동시에 2초간 누르면 타이머 모드가 됩니다. · 설정하고자 하는 수치가 될 때까지 업/다운 버튼을 누르십시오. (설정시간은 30분 에서 12시간 까지 입니다) · 모드 버튼을 2초간 누르면 설정치가 저장되고 설정된 시간이 되면...
- Page 13 ICEN MANUAL (2) Descripti on of the display panel for I-CEN (All models) Enter to ti mer setti ng mode by pressing FAN SPEED BUTTON and TEMP · SELECT BUTTON together for 2 seconds. Press UP/DOWN BUTTON to set the ti mer unti l it shows the fi gure you ·...
- Page 14 아이센 사용자 설명서 (3) 아이센 이상 경보 Lamp 기능 이상 발생시 부져가 울리며, 경보 Lamp 점등과 함께 에러 메시지가 표시된다. 에러 메시지가 표시되는 시간에 는 COMP, COND MOTOR 는 동작을 멈추고 EVA MOTOR(송풍팬)만 동작합니다. 3분 이내에 이상이 해 결되면, 자동으로 시스템은 정상 복귀합니다. 경보 Lamp 점등이 3분 이상 지속되면 시스템 (COMP, COND MOTOR, EVA MOTOR)은...
- Page 15 ICEN MANUAL (3) I-CEN Alarm codes The alarm light is acti vated when abnormal operati on occurs, and a code is displayed on the control panel. The The alarm light is activated if abnormal operation occurs, and a code is displayed on the control panel. compressor and condenser fan motor will stop operati ng.
- Page 16 아이센 사용자 설명서 알람표시 문 제 원 인 조 치 사 항 ·실내온도가 너무 높음 ·실내온도 45℃이상에서 사용금지 컴프레서 과부하 ·공급 전압 불안정 ·자격있는 수리업체에 연락요망 ·컴프레서 불량 ·컴프레서 교체 컨덴서 팬 전압이 정상보다 자격있는 수리업체에 연락 컨덴서 팬 알람 낮음.
- Page 17 Ambient temperature is too high Do not use this product if ambient High pressure temperature is higher than 113℉(45℃) sensor works when cooling, 77℉(25℃) when heating ICEN MANUAL Cond filter is blocked Clean the Cond filter The alarm light is activated if abnormal operation occurs, and a code is displayed on the control panel. Abnormal The compressor and condenser fan motor will stop operating.
- Page 18 아이센 사용자 설명서 (4) WPH-5000 필터청소방법 기계에 2개의 필터가 있습니다.. 증발기 필터는 기계의 앞쪽 있고 콘덴서 필터는 기계의 뒤쪽에 있습니다. 1) 앞쪽 그릴을 여세요. 2) 필터를 밀고 진공청소기를 이용하여 필터의 먼지를 제거한다. 3) 만약 필터에 먼지가 많고 더럽다면, 따뜻한 물과 순한 비누 또는 중성세제를 사용하여 필터를 씻을 수 있습니다.
- Page 19 ICEN MANUAL (4) FILETER CLEANING There are 2 fi lters in the unit. The evaporator fi lter is located at the front of the unit. The con- denser fi lter is located at the rear of the unit. 1. Open the front grill. 2.
- Page 20 아이센 사용자 설명서...
- Page 21 ICEN MANUAL...
- Page 22 아이센 사용자 설명서...
-
Page 23: Product Warranty
When WELTEM’s name tag is not att ached to the product. *제품의 품질개선을 위하여 외형 및 사양은 예고 없이 변경될 수 있습니다. WELTEM reserves the right to change the appearance and specifi cati ons at anyti me to enhance the quality of the product. - Page 24 본사 및 공장 TEL +82.55.294.9200 FAX +82.55.294.9220 E-mail wel@weltem.com/sale@weltem.com 고객이 만족할때까지 일사천리의 서비스를 제작일자 2022.06...
