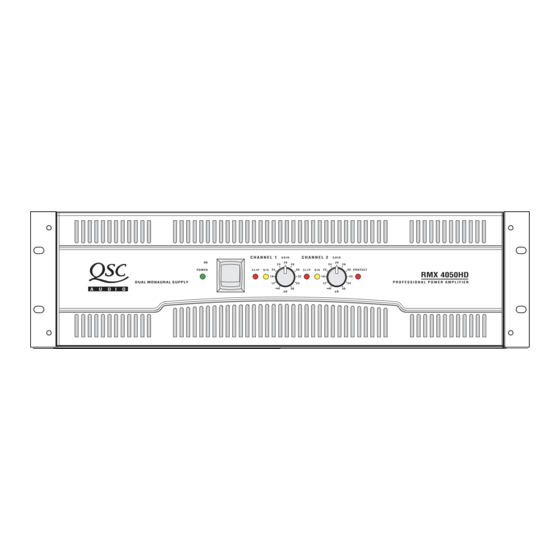

QSC RMX 4050HD User Manual
Professional power amplifier
Hide thumbs
Also See for RMX 4050HD:
- Specifications (6 pages) ,
- User manual (41 pages) ,
- Specifications (2 pages)
Related Manuals for QSC RMX 4050HD
Summary of Contents for QSC RMX 4050HD
- Page 1 RMX 4050HD and RMX 5050 用户手册 *TD-000109-05* TD-000109-05 rev.F...
- Page 2 9- 不要安装在会产生热量的设备附近，如散热器、热调节装置、炉子或者其他设备 （包括放大器） 。 10- 勿使接地插头的安全性失效。接地插头有两个叶片以及一个接地爪。第三个爪是用来保护你的安全的。如果所提供 的插头和您的插座不匹配，请向电工咨询了解如何更换该旧插座。切勿切断接地插头或者使用切断接地电路的适配器。 为了保证你的安全，务必保证此设备的良好接地。 11- 保护电线防止被踩踏或挤压，尤其要注意插头、电源插座及其离开设备处。 12- 此产品没有装配全极电源开关。为将其和交流电源完全断开，必须将交流插头从交流插座拔出或者将设备连接器 （IEC 模块）从放大器模块中移除。确保交流线插头或设备连接器随时可用以便在紧急状态下断开。 13- 只可将本单元连接到有适当额定的电源电路上。 14- 机架安装设备必须有可靠的接地 ( 接地装置 )。 15- 仅限使用 QSC Audio Products 有限公司指定的附件或配件。 16- 在雷电发生期间或长时间不用时，请拔下本设备的插头。 17- 由合格人员进行维护。如果本设备损坏，必须进行维修，比如电源线或插头损坏，液体溅到或物体落入本设备，设 备遭受雨淋或受潮，不能正常工作，或曾跌落等情况。 18- 不要将水滴到或溅到设备上，决不要将比如花瓶一样装有液体的物品放置在设备上。 19- 当将设备安装至机架时，请平衡摆放各单元。否则，因为重量的不平衡，可能会引起危险。 放大器后面板上标有序列号。 记下序列号和型号，作为参考。 保存好购买收据。这是您的购买凭证。 序列号：______________________________ 购买日期：____________________________...
- Page 3 XLR、 TRS、和 Speakon 和接线柱输出连接器 ® 每一个通道配备了独立的削波限制器和低频滤波器 (30 或 50 Hz) 立体声、桥接单声道和並行操作模式 QSC 可靠性设计 完整的放大器保护 控制、连接器与功能 ( 展示 RMX 4050HD,RMX 5050 与其类似 ) 1- 电源打开指示灯 2- 电源开关 3- 冷却空气排风口 4- 增益控制 5- 削波和信号指示灯 6- 保护模式指示灯 7- 阻挡跨接片输入连接器 8- XLR 输入连接器 拆包...
- Page 4 胶脚垫。使用后架柄支撑件来支撑放大器的后部以 方便携带。 当将设备安装至机架时，请平衡摆放 各单元。否则，因为重量的不平衡， 可能会引起危险。 冷却 空气从机架流入放大器后面，从前面流出。 这可使机架保持冷却。放大器工作量增大 时，风扇自动增快转速。 不要挡住前面或后面的通风口！ 交流电源 连接交流电源到放大器后面的 IEC 插槽。注 意：在连接交流电源之前需关闭交流电源 开关。 设置模式开关 RMX 4050HD 和 RMX5050 拥有模式开关以转换 立体声、並行或桥接模式。 此外，每个声 道皆有独立的削波限制和低频 (LF) 滤波。 设置削波限制器 每个声道都有一个自带开关的削波限制器。 限制器只对实际的削波作出响应，并自动 对负载和电压变化进行补偿。一般建议使 用削波限制，特别是保护高频驱动器。 QSC 放大器内的空气流通：冷风经冷却风扇进入放 大器后盖。热风从放大器前盖流出。 正确的交流电压在后面板的序 列号标签上注明。连接到错误 的线电压可能会损坏放大器或 增大电击危险。 将开关设置到右边以使用削波限制。...
- Page 5 选择立体声、並行或桥式模式 放大器可被设置成一般立体声操 作、并行输入模式或桥接单声道模 式。 立体声模式 - 每个声道保持独立。 放大器可用于两个不同的信号。 并行模式 – 该设置将两个输入信号 连接在一起。一个信号输送到两个 声道。每个声道的增益控制和扬声 器连接保持独立。 桥式 - 该设置以两倍的输出功率将 两个声道合并到一个声道。只使用 第一个声道的输入端和增益控制。 将第二声道的增益控制设置为最 小。对于较高的输出功率必须额定 负载，并按 “输出”部分所示进行 连接。 当在并行或桥式模式下进行 操作时，切勿将不同的输入 端连接到声道线对的任一侧 面。 设置低频滤波器 每个声道都有一个 12dB/ 八度音阶 低频滤波器以防止锥形扬声器过度 偏移，从而使扬声器的额定频率范 围内有更多的可用功率。这会降低 失真率和防止放大器过载。 滤波器只有在使用超低频性能驱动 超低音时才关闭。否则，除非已在 到达放大器之前的信号声道上滤 波，请使用低频滤波器。有关扬声 器的文件将会列出低频限制。...
- Page 6 XLR 和 TRS (1/4”) 输入 每一个声道都有一个已平衡的 3 芯 XLR 和 TRS 输入端。输 入端皆以标准电缆连接并可快速更换。 Pinouts 标示在后面 板上，并在图解中显示。 输入阻抗为 20k 欧姆 （已平衡）或 10k 欧姆 （非平衡） 。 建议采用平衡连接以降低交流噪声和干扰，特别在使用长 电缆的情况下。非平衡连接适用于短电缆的情况。 。信号 的源阻抗应低于 600 欧姆。 插入时，非平衡 TRS 连接器 （2 芯）自动将负 （-）极连 接到接地端子。 输出 接线显示在机箱背面。 接线柱输出 立体声和并行模式：电线用扬声器符号...
- Page 7 LED 指示灯 LED 指示灯可用于监视系统操作和识别一般问题。 指示灯与增益控制。 电源：交流电源开关上面左边的一个绿色指示灯。 正常显示：交流电源开关打开：指示灯会点亮。 如果没有显示：检查交流电源线和交流电源插座。检查后面板断路器。 削波：红色，在每一个增益控制的左边。 正常显示：当放大器超出满功率驱动时随时闪亮。 LED 亮度表示失真度。短暂闪烁造成的失真几乎感觉 不到。 - 在静音期间，该指示灯会充分闪亮。当处于正常的 “开 - 关”静音下会发生此种情况。 异常显示： - 如果放大器正在使用时发出鲜红色闪亮，说明是热静音或是短路输出。 - 如果放大器过热，风扇会全速运转，操作会在一分钟内重新开始。让风扇运转，确保放大器有足够的 通风。 - 短路或过载输出电路会造成过度的削波闪烁和可能过热。 如果可以感觉到失真而没有出现削波显示，问题可能发生在放大器之前或之后。检查是否有损坏的扬声 器或过的载信号源。放大器增益控制应该在此范围的上半段以防输入过载。 信号：黄色，在每个增益控制的左边。 正常显示：输入信号超过 -35 dB 的闪亮。当信号接近满功率时，指示灯会连续闪亮。 如果没有显示：检查增益设置，如有必要，增加增益值。检查输入端连接和信号的音频源。如果削波指 示灯只以很少或没有信号闪亮，请检查输出线是否短路。 异常显示：如果信号指示灯在没有信号输入的情况下亮起，可能是系统震动或某些其它故障。断开负载 并充分降低增益。如果信号指示灯点亮，说明放大器可能需要进行维修。 防护：红色，在增益控制组的右边。 正常显示：当放大器进入防护静音状态时点亮。在正常情况下，此指示灯不会点亮。 异常显示：如果防护指示灯亮着，请检查放大器是否处在防护静音状态。保持电源打开以让风扇冷却放 大器。检查后面板断路器；如果当中有一个错误，请按一下控制钮中央，以重新设置。等放大器充分冷...
- Page 8 增益控制 顺时针转动增益控制，增大增益；逆时针转动，减小增 益。在最大设置下，放大器的电压增益为 +36 dB。当使用 1.26V 输入信号时， RMX 4050HD 将会产生 800 瓦到 8 欧姆 内。当使用 1.42V 输入信号时， RMX 5050 产生 1050 瓦到 8 欧姆内。 增益控制标示在增益的 dB 内。通常应该在大于调整范围 的一半时作设置。低于 22 dB 的范围不能用于正常程序水 平，因为输入净空可能被超过，但可在降低水平下测试。 在最小设置下，信号完全被切断。 持续在高电源上操作，可能激活热防护 电路，而使得放大器停止运作，防护指 示灯全亮。放大器冷却足够后，操作会 重新开始。 注意！如果后面板断路器脱扣，防护指示灯将 不会点亮。 增益控制与指示灯。...
- Page 9 Circuit Breakers RMX 4050HD: two (one for each channel): 100 and 120 V models: 15 amp / 230 V models: 8 amp RMX 5050: two (one for each channel): 100 and 120 V models: 20 amp / 230 V models: 10 amp...
- Page 10 Telephone Numbers: Facsimile Numbers: World Wide Web: E-mail: QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office. www.qscaudio.com QSC Audio Products, Inc. 1675 MacArthur Boulevard...
