NWD2105

WLAN 802.11n USB Adapter

Version 1.00

Edition 1, 05/2010

CONTENTS

www.zyxel.com

2010 ZyXEL Communications Corporation

Need help?

Do you have a question about the NWD2105 and is the answer not in the manual?

Questions and answers

Summary of Contents for ZyXEL Communications NWD2105

Page 1: Table Of Contents
NWD2105 WLAN 802.11n USB Adapter Version 1.00 Edition 1, 05/2010 CONTENTS ENGLISH DEUTSCH ESPAÑOL FRANÇAIS ITALIANO NEDERLANDS SVENSKA 2010 ZyXEL Communications Corporation www.zyxel.com...
Page 2 ENGLISH...
Page 3: English

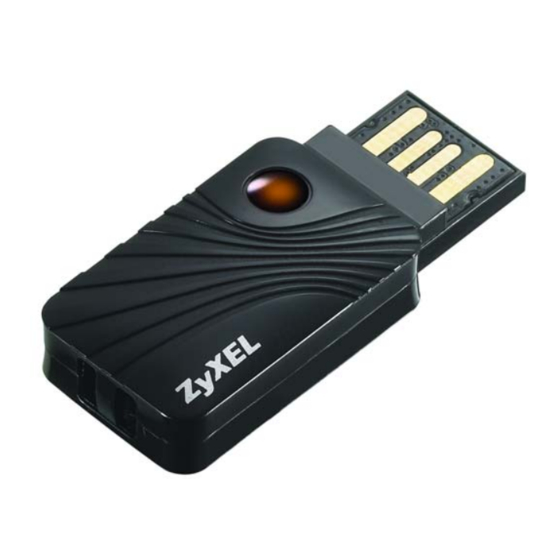

ENGLISH ENGLISH Overview The NWD2105 is a USB wireless network adapter for your computer. The NWD2105 is compatible with WPS (Wi-Fi Protected Setup). The following table describes the NWD2105. LABEL DESCRIPTION LED and also a WPS button USB connector Install the Software 1.
Page 4 3. Follow the on-screen instructions to install both the ZyXEL utility and the device driver. Alternatively, install the driver only and use Windows WLAN configuration tool to configure the NWD2105 with Windows XP, Windows Vista or Windows 7. See the User's Guide for more information.
Page 5 USB port on the computer. The NWD2105’s LED (light) turns on if it is properly inserted. Never bend, twist or force the NWD2105 into the port. If there is not enough space to attach the NWD2105, use the included USB cable.
Page 6 Connect with WPS To connect wirelessly to an Access Point (AP) with the NWD2105, use the WPS button. 1. Place a WPS-enabled AP within range of the NWD2105. 2. Press the WPS button on both devices for between one and three seconds. It doesn’t matter which button is pressed first.
Page 7: Deutsch
DEUTSCH DEUTSCH Übersicht Der NWD2105 ist ein drahtloser USB-Netzwerkadapter für Ihren Computer. Der NWD2105 ist WPS-kompatibel (WPS = “Wi-Fi Protected Setup”; Wi-Fi-geschütztes Setup). In der folgenden Tabelle wird der NWD2105 beschrieben. BEZEICHNUNG BESCHREIBUNG LED sowie WPS-Taste USB-Anschluss...
Page 8 ENGLISH Installation der Software 1. Legen Sie die mitgelieferte CD in das CD-ROM- Laufwerk des Computers ein. 2. Klicken Sie im folgenden Bildschirm auf Next, um das ZyXEL-Utility und den Treiber zu installieren. Wenn auf dem Bildschirm nichts angezeigt wird, klicken Sie doppelt auf die Ausführungsdatei (.exe), die sich im Ordner Setup auf der CD befindet.
Page 9 ZyXEL-Utility und den Treiber zu installieren. Sie können anstatt dessen auch nur den Treiber installieren und mit dem Windows WLAN- Konfigurationstool den NWD2105 mit Windows XP, Windows Vista oder Windows 7 konfigurieren. Weitere Informationen dazu finden Sie im Benutzerhandbuch.
Page 10 Anschluss des Computers an. Die LED des NWD2105 beginnt zu leuchten, sobald das Gerät angeschlossen ist. Stecken Sie den NWD2105 ohne starken Druck und ohne Drehen in den Anschluss. Wenn nicht genügend Platz für den NWD2105 vorhanden ist, können Sie auch das...
Page 11 DEUTSCH Verbinden mit WPS Um mit dem NWD2105 eine drahtlose Verbindung zu einem AP (Access Point) herzustellen, verwenden Sie die WPS-Taste. 1. Setzen Sie einen WPS-aktivierten AP in die Reichweite des NWD2105. 2. Drücken Sie an beiden Geräten zwischen einer und drei Sekunden auf die WPS-Taste.
Page 12 ENGLISH...
Page 13: Español
ESPAÑOL ESPAÑOL Vista general El NWD2105 es un adaptador USB de red inalámbrica para su ordenador. El NWD2105 es compatible con WPS (Wi-Fi Protected Setup). La tabla siguiente describe al NWD2105. ETIQUETA DESCRIPCIÓN LED y también un botón WPS Conector USB Instalar el software 1.
Page 14 ENGLISH 2. Cuando aparezca la siguiente pantalla, haga clic en Next para instalar la utilidad ZyXEL y el controlador. Si la pantalla no aparece, localice y haga doble clic en un archivo .exe en la carpeta Setup en el CD suministrado.
Page 15 ZyXEL. Asegúrese de haber guardado su trabajo antes de continuar. Instalar el Hardware 1. Localice una ranura USB disponible en el equipo. 2. Quite la tapa protectora para descubrir el conector USB. Inserte el NWD2105 en un puerto USB disponible en el ordenador.
Page 16 ENGLISH El LED (luz) del NWD2105 se enciende cuando está correctamente insertado. Nunca doble, tuerza o fuerce el NWD2105 dentro del puerto. Si no hay espacio suficiente para insertar el NWD2105, utilice el cable USB incluido. Conectar con WPS Para conectar de forma inalámbrica a un Punto de Acceso (PA) con el NWD2105, utilice el botón WPS.
Page 17: Français
FRANÇAIS FRANÇAIS Présentation Le NWD2105 est un adaptateur de réseau sans fil compatible WPS (Wi-Fi Protected Setup) pour votre ordinateur. Le tableau suivant décrit le NWD2105. ÉTIQUETTE DESCRIPTION Une LED et un bouton WPS Connecteur USB Installation du logiciel 1. Insérez le CD inclus dans le lecteur CD-ROM de...
Page 18 3. Suivez les instructions à l'écran pour installer à la fois l'utilitaire ZyXEL et le pilote. Autrement, installez uniquement le pilote et utilisez l'outil de configuration Windows WLAN pour configurer le NWD2105 avec Windows XP, Windows Vista ou Windows 7. Consultez le guide de l'utilisateur pour plus d'informations.
Page 19 USB disponible de l'ordinateur. La LED (voyant) du NWD2105 s'allume s'il est correctement inséré. Ne jamais courber, vriller, ou forcer le NWD2105 dans le port. Si il n'y a pas suffisamment d'espace pour connecter le NWD2105, utilisez le câble USB fourni.
Page 20 ENGLISH Connecter avec WPS Pour vous connecter sans fil à un Point d'accès (AP) avec le NWD2105, utilisez le bouton WPS. 1. Placez un AP compatible WPS à portée du NWD2105. 2. Appuyez sur le bouton WPS sur les deux périphériques pendant une à...
Page 21: Italiano
ITALIANO ITALIANO Cenni generali NWD2105 è un adattatore di rete wireless USB per computer. NWD2105 è compatibile WPS (Wi-Fi Protected Setup). Nella tabella che segue viene descritto l'NWD2105. ETICHETTA DESCRIZIONE LED e anche un pulsante WPS Connettore USB Installare il Software 1.
Page 22 ENGLISH 2. Quando viene visualizzata la seguente schermata, fare clic su Next per installare l'utility e il driver ZyXEL. Se la schermata non viene visualizzata, individuare un file con estensione ".exe" nella cartella Setup del CD e fare doppio su di esso.
Page 23 ZyXEL. Assicurarsi di aver salvato il lavoro prima di continuare. Installazione dell'hardware 1. Individuare uno slot USB libero nel computer. 2. Rimuovere la copertura protettiva per esporre il connettore USB. Inserire l'NWD2105 in una porta USB libera del computer.
Page 24 ENGLISH Il corretto inserimento dell'NWD2105 viene segnalato dall'accensione dell'indicatore. Non curvare, torcere o forzare l'NWD2105 nella porta. Se non c'è spazio sufficiente per collegare l'NWD2105, utilizzare il cavo USB fornito a corredo. Conessione con WPS Per connettersi senza fili a un Access Point (AP) con l'NWD2105 utilizzare il pulsante WPS.
Page 25 ITALIANO "INFORMAZIONI AGLI UTENTI" Ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n.151"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/ 108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti" Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
Page 26 ENGLISH...
Page 27: Nederlands
NEDERLANDS NEDERLANDS Overzicht De NWD2105 is een draadloze USB netwerk adapter voor uw computer. De NWD2105 is compatibel met WPS (Wi-Fi Beschermde Setup). De onderstaande table beschrijft de NWD2105. LABEL BESCHRIJVING LED en ook een WPS-knop USB-poort Installeer de software 1.
Page 28 3. Volg de aanwijzing op het scherm om de ZyXel en de device driver te installeren. U kunt ook alleen het stuurprogramma installeren en het Windows WLAN- configuratietool gebruiken om de NWD2105 met Windows XP, Windows Vista of Windows 7 te configureren. Zie uw gebruikershandleiding voor...
Page 29 Installeer de Hardware 1. Lockaliseer een beschikbare USB poort op de computer. 2. Verwijder de beschermkap van de USB connector. Plaats de NWD2105 in een beschikbare USB poort op de computer. DeNWD2105 LED (licht) gaat aan indien het juist geplaatst is.
Page 30 Sluit op WPS aan Gebruik de WPS-toets om draadloos verbinding NWD2105 te maken met een Access Point (AP). 1. Plaats WPS-enabled AP binnen bereik van de NWD2105. 2. Druk tussen een en drie seconden op de WPS-toets op beide apparaten Het maakt niet uit welke toets als eerste ingedrukt wordt.
Page 31: Svenska
SVENSKA SVENSKA Översikt NWD2105 är en trådlös USB-nätverksadapter för din dator. NWD2105 är WPS (Wi-Fi Protected Setup) - kompatibel. Följande tabell beskriver NWD2105. ETIKETT BESKRIVNING Indikatorlampa samt en WPS-knapp USB-anslutning Installera programvaran 1. Sätt i den medföljande CD-skivan i CD-ROM-...
Page 32 CD-skivan. 3. Följ anvisningarna på skärmen för att installera både ZyXEL-verktyget och enhetsdrivrutinen. Alternativt kan du installera enbart drivrutinen och använda Windows WLAN-konfigurationsverktyg för att konfigurera NWD2105 med Windows XP, Windows Vista eller Windows 7. Se bruksanvisningen för mer information.
Page 33 2. Ta bort skyddslocket till USB-anslutningen. För in NWD2105 i en ledig USB-port på datorn. NWD2105s LED-lampa tänds om enheten är rätt isatt. Du får aldrig böja, tvinga eller vrida in NWD2105 i porten. Om det saknas utrymme för anslutning av NWD2105, använd den medföljande USB-kabeln.
Page 34 ENGLISH Ansluta med WPS För att ansluta trådlöst till en åtkomstpunkt (AP) med NWD2105, använd WPS-knappen. 1. Placera en WPS-aktiverad AP inom räckhåll för NWD2105. 2. Tryck på WPS-knappen på båda enheter i en till tre sekunder. Det spelar ingen roll vilken knapp du trycker på...
Page 35 ENGLISH DEUTSCH Green Product Declaration Green Product Declaration RoHS Directive 2002/95/ RoHS Directive 2002/95/ WEEE Directive 2002/96/EC WEEE Directive 2002/96/EC (WEEE: Waste Electrical and (WEEE: Waste Electrical and Electronic Equipment) Electronic Equipment) 2003/108/EC 2003/108/EC Declaration Signature: Unterschrift des Erklärenden: Name/Title: Alan Cho / Name/Titel: Alan Cho / Quality Assurance Director Quality Assurance Director...
Page 36 ESPAÑOL FRANÇAIS Declaración de Producto Ecológico Déclaration de Produit Green Directiva RoHS 2002/95/ Directive RoHS 2002/95/ Directiva REEE 2002/96/EC Directive DEEE 2002/96/EC (REEE : Residuos de Equipos (DEEE : Déchets des Equipements Eléctricos y Electrónicos) Electriques et Electroniques) 2003/108/EC 2003/108/EC Firma de declaración: Signature de la déclaration: Nombre/Título: Alan Cho /...
Page 37 ENGLISH DEUTSCH ESPAÑOL Viewing a Product’s Vorgehensweise zum Procedimiento para ver las Certifications Aufrufen einer certificaciones de un • Go to www.zyxel.com. Produktzertifizierung producto • Select your product from the drop- • Gehen Sie auf www.zyxel.com. • Vaya a www.zyxel.com. down list box on the ZyXEL home •...
