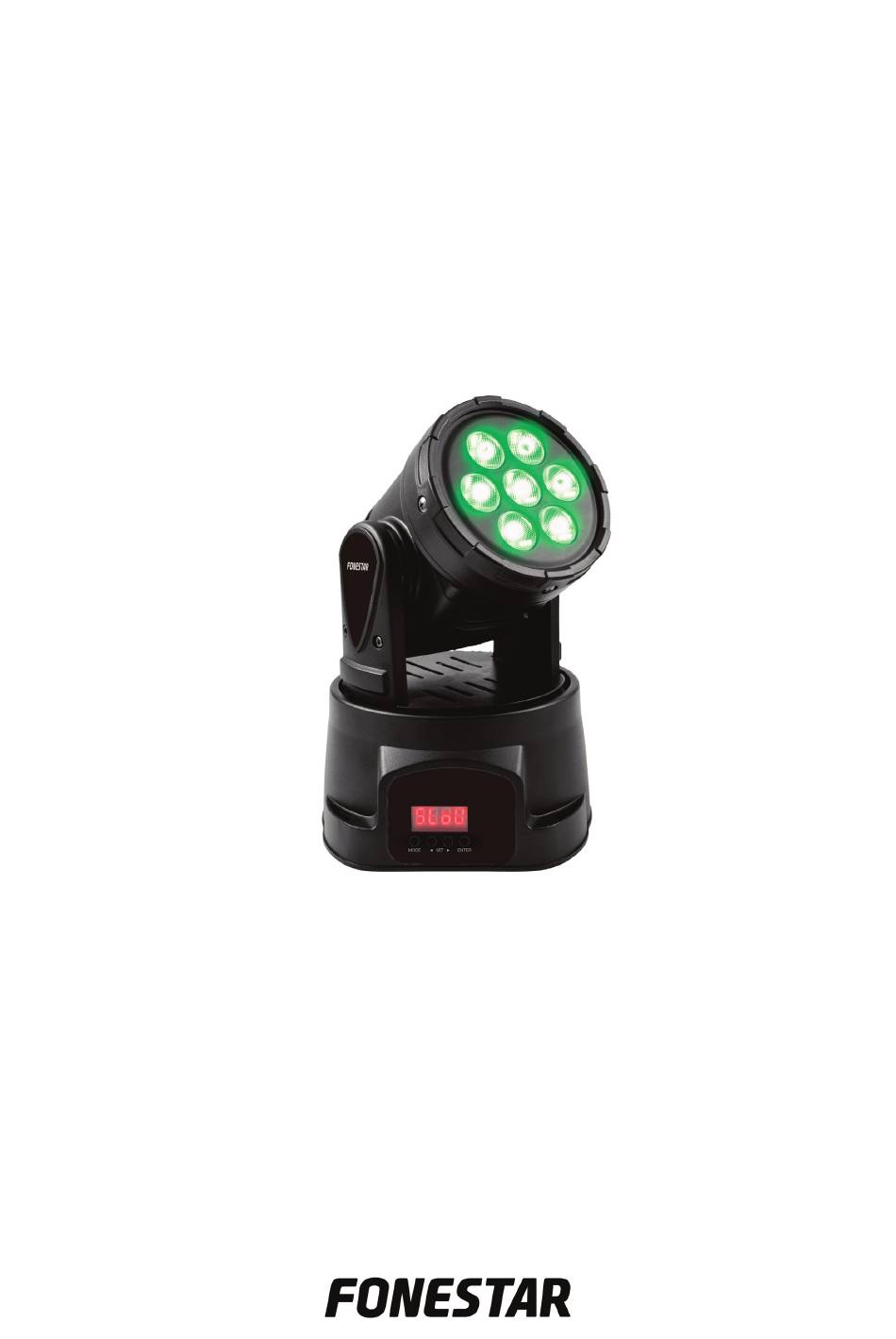

MOVING HEAD LED DMX WITH 7 RGBW LEDS
CABEZA MÓVIL LED DMX CON 7 LED RGBW
TÊTE PIVOTANTE LED DMX AVEC 7 LED RGBW
CABEÇA MÓVEL LED DMX COM 7 LED RGBW
INSTRUCTION MANUAL/MANUAL DE INSTRUCCIONES/
MODE D'EMPLOI/MANUAL DE INSTRUÇOES

Advertisement

Table of Contents
loading

Related Manuals for FONESTAR MOV-72L

Summary of Contents for FONESTAR MOV-72L

  • Page 1 MOV-72L MOVING HEAD LED DMX WITH 7 RGBW LEDS CABEZA MÓVIL LED DMX CON 7 LED RGBW TÊTE PIVOTANTE LED DMX AVEC 7 LED RGBW CABEÇA MÓVEL LED DMX COM 7 LED RGBW INSTRUCTION MANUAL/MANUAL DE INSTRUCCIONES/ MODE D’EMPLOI/MANUAL DE INSTRUÇOES...

  • Page 2: Controls And Functions Front Panel

    DESCRIPTION LED Moving head Wash RGBW. Automatic, sound activation, DMX control and master/slave mode. CONTROLS AND FUNCTIONS FRONT PANEL SCREEN: shows the current mode of operation of the device. MODE: allows you to modify certain parameters. a SET d: increases/decreases the value of the selected mode. To confirm the selection, press ENTER. ENTER: confirms the current value of the configured parameter.

  • Page 3: Connection And Operation

    CONNECTION AND OPERATION Select the operation mode by pressing the MODE buttons. To make changes within a mode use the SET buttons and press ENTER to confirm. The following table shows you all the operating modes and the possible settings for each mode. MODE FUNCTION DMX CONTROL...
  • Page 4 9 channels: CHANNEL VALUE FUNCTION 0-255 Horizontal movement PAN 0-255 Vertical movement TILT No effect 8-134 Fixed light (DIMMER) 135-239 Strobe RGB (speed from less to more) 240-255 Fixed light (DIMMER) 0-255 Red intensity 0-255 Green intensity 0-255 Blue intensity 0-255 White intensity 0-255...
  • Page 5 To interconnect them, you must use XLR cables with the following configuration: IMPORTANT: the complete length of cable used to interconnect the devices in a line must not exceed 100 meters. To prevent line interference, it is recommended that an electric terminator consisting of a 120 Ω resistor be placed at the last element in the chain between pins 2 and 3 of the XLR DMX OUT connector of the last element.

  • Page 6: Security Recommendations

    - Do not modify the lighting elements of the device without technical supervision or with any materials that are not approved by the supplier. TECHNICAL SPECIFICATIONS MOV-72L CHARACTERISTICS LED Moving head Wash RGBW. Large range of motion (horizontal and vertical).

  • Page 7: Panel Posterior

    DESCRIPCIÓN Cabeza móvil Wash LED RGBW. Funcionamiento en modo automático, activación por sonido, control DMX y maestro/esclavo. CONTROLES Y FUNCIONES PANEL FRONTAL PANTALLA: muestra el modo actual de funcionamiento del equipo. MODE: permite cambiar el parámetro a modificar. a SET d: aumenta/disminuye el valor del modo seleccionado. Para confirmar la selección pulse ENTER. ENTER: confirma el valor actual del parámetro configurado.

  • Page 8: Conexión Y Funcionamiento

    CONEXIÓN Y FUNCIONAMIENTO Seleccione el modo de funcionamiento pulsando los botones MODE. Para realizar cambios dentro de un modo utilice los botones SET y pulse ENTER para validar la configuración. La siguiente tabla le muestra todos los modos de funcionamiento y los valores posibles de configuración de cada modo.
  • Page 9 9 canales: CANAL VALOR FUNCIÓN 0-255 Movimiento horizontal PAN 0-255 Movimiento vertical TILT Sin efecto 8-134 Luz fija (DIMMER) 135-239 Estrobo RGB (velocidad de menos a más) 240-255 Luz fija (DIMMER) 0-255 Intensidad de rojo 0-255 Intensidad de verde 0-255 Intensidad de azul 0-255 Intensidad de blanco...
  • Page 10 Para interconectarlos debe utilizar cables XLR con la siguiente configuración: IMPORTANTE: el cableado total de interconexión de equipos en una línea no debe exceder los 100 metros. Para prevenir interferencias en la línea, es conveniente situar en el último elemento de la cadena un terminador de línea que consiste en una resistencia de 120 Ω...

  • Page 11: Recomendaciones De Seguridad

    - No mueva o manipule el aparato mientras esté conectado a la red eléctrica y en funcionamiento. - No modifique los elementos luminosos del aparato sin supervisión técnica ni con material no garantizado por el proveedor. ESPECIFICACIONES TÉCNICAS MOV-72L CARACTERÍSTICAS Cabeza móvil Wash LED RGBW. Gran amplitud de movimiento (horizontal y vertical).

  • Page 12: Panneau Arrière

    DESCRIPTION Mini lyre Wash LED RGBW. Fonctionnement en mode automatique, activation par son, contrôle DMX et maître/esclave. CONTRÔLES ET FONCTIONS PANNEAU AVANT ÉCRAN : indique le mode actuel de fonctionnement de l’appareil. MODE : permet de mofidier le paramètre à modifier. a SET d : augmente/diminue la valeur du mode sélectionné.

  • Page 13: Connexion Et Fonctionnement

    CONNEXION ET FONCTIONNEMENT Sélectionnez le mode de fonctionnement appuyant sur les boutons MODE. Pour réaliser des modifications dans un mode, utilisez les boutons SET et appuyez sur ENTER pour valider la configuration. Le tableau suivant indique tous les modes de fonctionnement et les valeurs possibles de configuration de chaque mode.
  • Page 14 9 canaux : CANAL VALEUR FONCTION 0-255 Mouvement horizontal PAN 0-255 Mouvement vertical TILT Sans effet 8-134 Lumière fixe (DIMMER) 135-239 Strobo RGB (vitesse de moins à plus) 240-255 Lumière fixe (DIMMER) 0-255 Intensité de rouge 0-255 Intensité de vert 0-255 Intensité...
  • Page 15 Pour les interconnecter, vous devez utiliser des câbles XLR avec la configuration suivante : IMPORTANT : le câblage total d’interconnexion des appareils dans une ligne ne doit pas dépasser les 100 mètres. Para prévenir des interférences dans la ligne, il est nécéssaire de placer dans le dernier élément de la chaîne une résistence de 120 Ω...

  • Page 16: Spécifications Techniques

    - Ne touchez ni manipulez l’appareil pendant qu’il est connecté au réseau électrique et en fonctionnement. - Ne changez pas les éléments lumineux de l’appareil sans assistance technique ni avec matériel non garanti par le fournisseur. SPÉCIFICATIONS TECHNIQUES MOV-72L CARACTÉRISTIQUES Mini lyre Wash LED RGBW. Grande amplitude de mouvement (horizontal et vertical).

  • Page 17: Controlos E Funções

    DESCRIÇÃO Cabeça móvel Wash LED RGBW. Funcionamento em modo automático, ativação por som, controlo DMX e principal/secundário. CONTROLOS E FUNÇÕES PAINEL FRONTAL ECRÃ: apresenta o modo atual de funcionamento do equipamento. MODE: permite mudar o parâmetro a modificar. a SET d: aumenta/diminui o valor do modo selecionado. Para confirmar a seleção pressione ENTER. ENTER: confirma o valor atual do parâmetro configurado.

  • Page 18: Ligação E Funcionamento

    LIGAÇÃO E FUNCIONAMENTO Selecione o modo de funcionamento usando os botões MODE. Para efetuar alterações dentro de um modo utilize os botões SET e pressione ENTER para validar a configuração A tabela seguinte apresenta todos os modos de funcionamento e os valores possíveis de configuração de cada modo.
  • Page 19 9 canais: CANAL VALOR FUNÇÃO 0-255 Movimento horizontal PAN 0-255 Movimento vertical TILT Sem efeito 8-134 Luz fixa (DIMMER) 135-239 Estroboscópio RGB (velocidade de menos a mais) 240-255 Luz fixa (DIMMER) 0-255 Intensidade de vermelho 0-255 Intensidade de verde 0-255 Intensidade de azul 0-255 Intensidade de branco...
  • Page 20 Para os interligar deve utilizar cabox XLR com a seguinte configuração: IMPORTANTE: o conjunto total de cabos para interligação de equipamentos numa linha não deve exceder 100 metros. Para evitar interferências na linha, é recomendado colocar no último elemento da cadeia um terminador de linha consiste numa resistência de 120 Ω...

  • Page 21: Recomendações De Segurança

    - Não mova nem manipule o aparelho enquanto estiver ligado à rede elétrica e em funcionamento. - Não modifique os elementos luminosos do aparelho sem supervisão técnica nem com material sem garantia do fornecedor. ESPECIFICAÇÕES TÉCNICAS MOV-72L CARACTERÍSTICAS Cabeça móvel Wash LED RGBW. Grande amplitude de movimento (horizontal e vertical).
  • Page 22 - 22 -...
  • Page 23 - 23 -...
  • Page 24 www.fonestar.com...
