Hacker SPECTRE Introduction Manual page 6

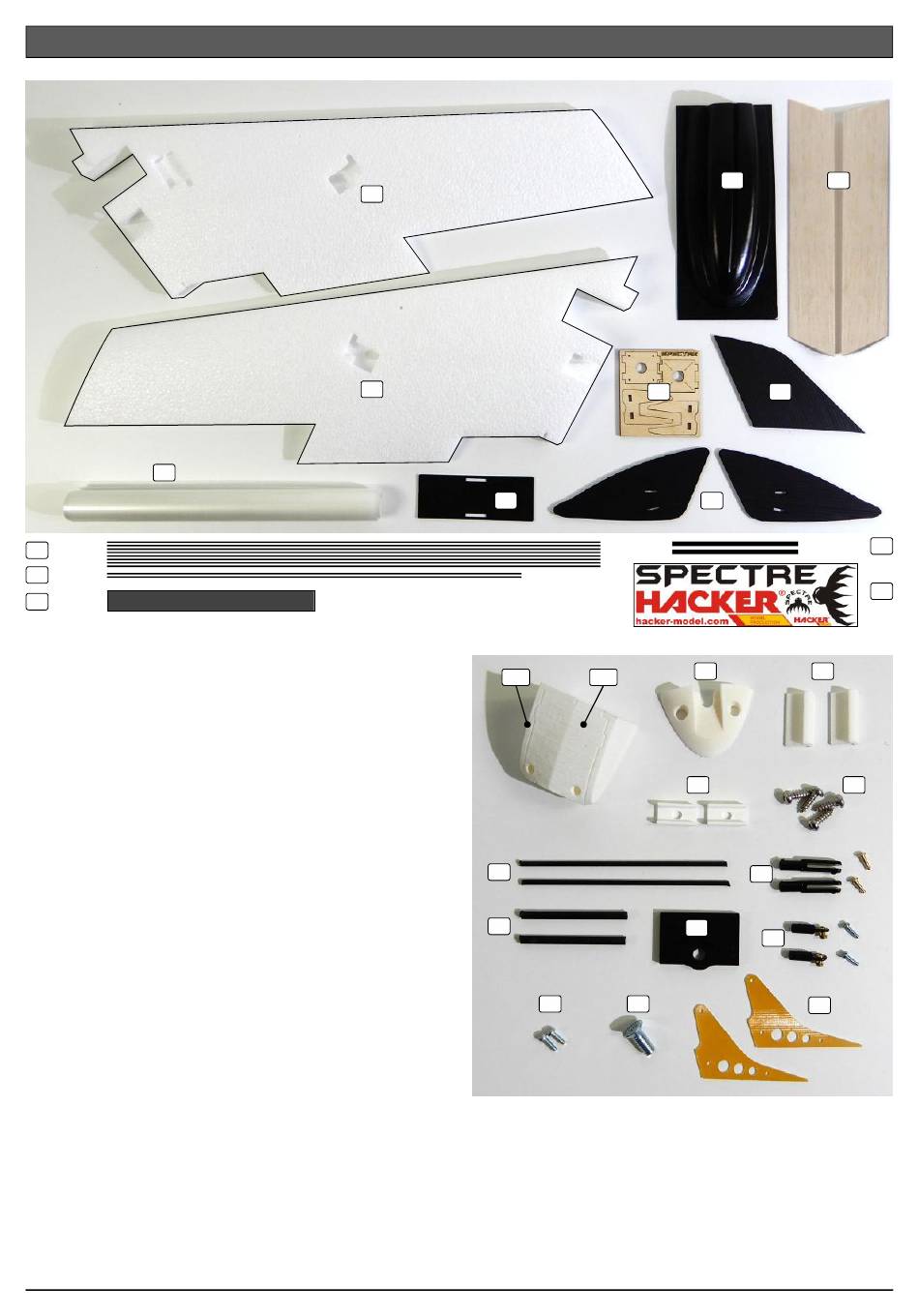

Hlavní díly / Main parts:
26
24
2-500
Ø
25
Ø 2-420
9
Seznam dílů / Part list:
Č. Ks Popis
No. Qty. Description
1 1 Křídlo (levá půlka) / Left wing panel
2 1 Křídlo (pravá půlka) / Right wing panel
3 1 Kabina / Canopy
4 2 Směrovka (konec křídla) / Rudder (wing tip)
5 1 Směrovka (kabina) / Rudder (canopy)
6 2 Elevon / Elevon
7 1 Kryt baterie / Battery support sheet
8 1 Lože motoru / Motor mount
9 1 Suchý zip uchycení baterie / Velcro for battery
10 1 Plastový úchyt / Plastic holder
11 1 Přední úchyt kabiny / Front canopy holder
12 2 Zadní úchyt kabiny / Rear canopy holder
13a/b 1 Držák FPV kamery / FPV camera case
14 2 Výztuha kabiny pro čepy směrovky / Canopy reinforcement
15 2 Páka elevonu / Elevon horn
16 2 Vidlička / Clevis
17 2 Koncovka s kulovým čepem / Ball link
18 4 Šroub / Screw 2.9-9.5
19 2 Šroub / Screw M2-8
20 2 Šroub / Screw M5-10
21 2 Táhlo elevonu / Elevon pushrod 2-78mm
22 2 Čep směrovky / Rudder plug 3-40mm
23 2 Výztuha směrovky / Rudder reinforcement 3-125mm
24 8 Výztuha křídla / Wing reinforcement 2-500mm
25 2 Výztuha křídla / Wing reinforcement ø2-420mm
26 1 Potahová fólie / Covering film
27 1 Samolepka / Sticker
Poznámka: Pro model dle pravidel FPVWRA lze použít pouze směrovky na koncích křídla Při použití směrovky
na kabině nebude model v souladu s pravidly FPVWRA, ale tato verze zajišťuje vyšší stabilitu modelu kolem
svislé osy - odstraňuje mírné komíhání obrazu ze strany na stranu při FPV letu.
NOTE: For the FPVWRA rules model, only wingtip rudders can be used! If you use the rudder on the canopy, the
model will not comply with FPVWRA rules, but this version ensures higher stability of the model around the
vertical axis - great for eliminating yaw drift during FPV fly.
6
Obsah stavebnice / Kit contens
2
1
ø
ø
ø
ø
www.hacker-model.com
7
Drobné díly / Small parts:
13a 13b
21
22
19 20
3
8 5
4
3-125
Ø
11 12
14
16
10
17
15
!
6
23
27
18
