Hacker SPECTRE Introduction Manual page 5

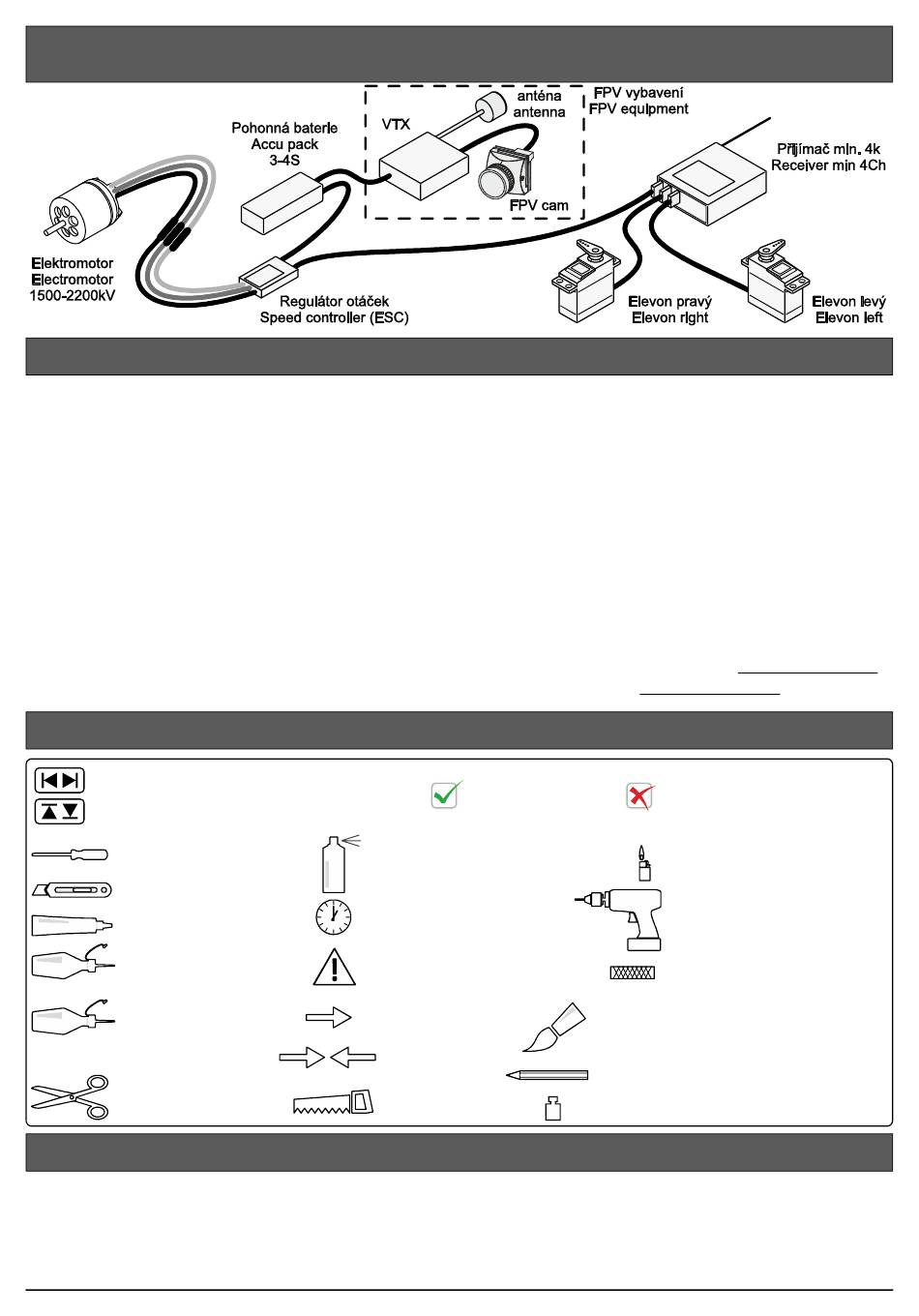

Schéma zapojení - minimálně 4 kanálová RC souprava s pohonnou jednotkou
Doporučené vybavení a příslušenství /
- Min. 4-kanálový set RC vysílače s malým přijímačem
- 2ks kvalitních 10-15g serv (doporučujeme kovové
převody)
- Střídavý elektromotor 1500-2200kV s regulátorem 22A
(dle pravidel FPVWRA 2200kV)
- Vrtule APC 6x4"
- Baterie LiPol 3S 2200mAh (dle pravidel FPVWRA) pro
motor 2200kV, nebo 4S 1500mAh pro motor 1500kV
- FPV vybavení: video vysílač 200mW / 5.8GHz raceband
(TBS Unify Pro Race), kamera micro nebo mini (Foxeer
Predator 5 Micro), video anténa (Foxeer Lollipop 5.8G),
analogové brýle pro příjem video signálu
Poznámka: Pravidly FPVWRA je přesně dáno vybavení modelu. Pro další podrobnosti navštivte stránky https://fpvwra.net/
Note: Wing equipment is specified in detail by FPVWRA rules. For more information visit https://fpvwra.net/.
Symboly a značky používané při stavbě / Symbols used in building
Provést operaci na levé i pravé straně.
Do operation on both sides, left and right.
Provést operaci na horní i spodní straně.
Do operation on both sides, top and bottom.
Přišroubovat.
Screw it.
Odříznout / proříznout drážku.
Cut off / Cut the slot.
Přilepit kontaktním lepidlem.
Glue with contact glue.
Přilepit řídkým CA lepidlem.
Glue with thin CA glue.
Přilepit řídkým CA lepidlem tak,
aby lepidlo vyplnilo spáry
2x
a dokolale slepilo díly.
Glue with thin CA glue and
fill the gap between
parts for perfect sticking.
Ostříhnout nůžkami.
Trim with scissors.
Ve vysílači nastavte správnou velikost a orientaci výchylek. Velikosti výchylek dolaďte při záletu. Dodržte těžiště
uvedené v návodu.
Set the right orientation and size of movements. Right setting is individual, set it during first flights. Set CG
position according to the manual.
Scheme - minimally 4 channel R/C set with power set
Počkejte chvíli než CA lepidlo zateče do spáry
a použijte aktivátor
Wait a minute till glue fill the gap and
use CA kicker (accelerator) spray.
Počkejte 1 hodinu.
Wait for 1 hour.
1h
Pozor, záleží na správné orientaci dílu.
B e careful, orient correctly,
for reference.
Zatlačit, zamáčknout.
Push.
Stisknout k sobě.
Press together.
Vyříznout díl pilkou.
Use hand saw.
Dokončení modelu / Finishing the model assembly
www.hacker-model.com
Recommended equipment and accessories
- Min. 4-channel Set with Tx and small Rx
- 2pcs high quality 10-15g servo (MG recommended)
- brushless outrunner electro motor
22A (2200kv by the FPVWRA rules)
- Propeller APC 6x4"
- LiPo Battery 3S 2200mAh (by the FPVWRA rules) for
2200kv motor, or 4S 1500mAh for 1500kv motor
- FPV equipment: VTX 200mW / 5.8GHz raceband
(TBS Unify Pro Race), FPV camera micro or mini size
(Foxeer Predator 5 Micro), video antenna (Foxeer Lollipop
5.8G), analog FPV goggles
Správné provedení.
Right!
CA lepidla ve spreji.
ø2mm
see picture
Nabarvit díl. ři barvení plastů použijte nejdříve
základ na plasty.
Paint the piece. Use primer for plastic when
paint plastic parts.
Udělejte si značku tužkou.
Mark with pencil.
Dovážení - olověná zátěž.
g
Maintain balance - lead ballast.
:
1500-2200kV with ESC
Špatné provedení.
Bad!
Ohřejte zapalovačem nebo
horkovzdušnou pistolí.
Heat up with lighter or with heat gun.
Vyvrtejte otvor o 2mm. ø
Drill the hole diameter 2mm.
Obruste smirkovým papírem.
Abrade with sandpaper.
