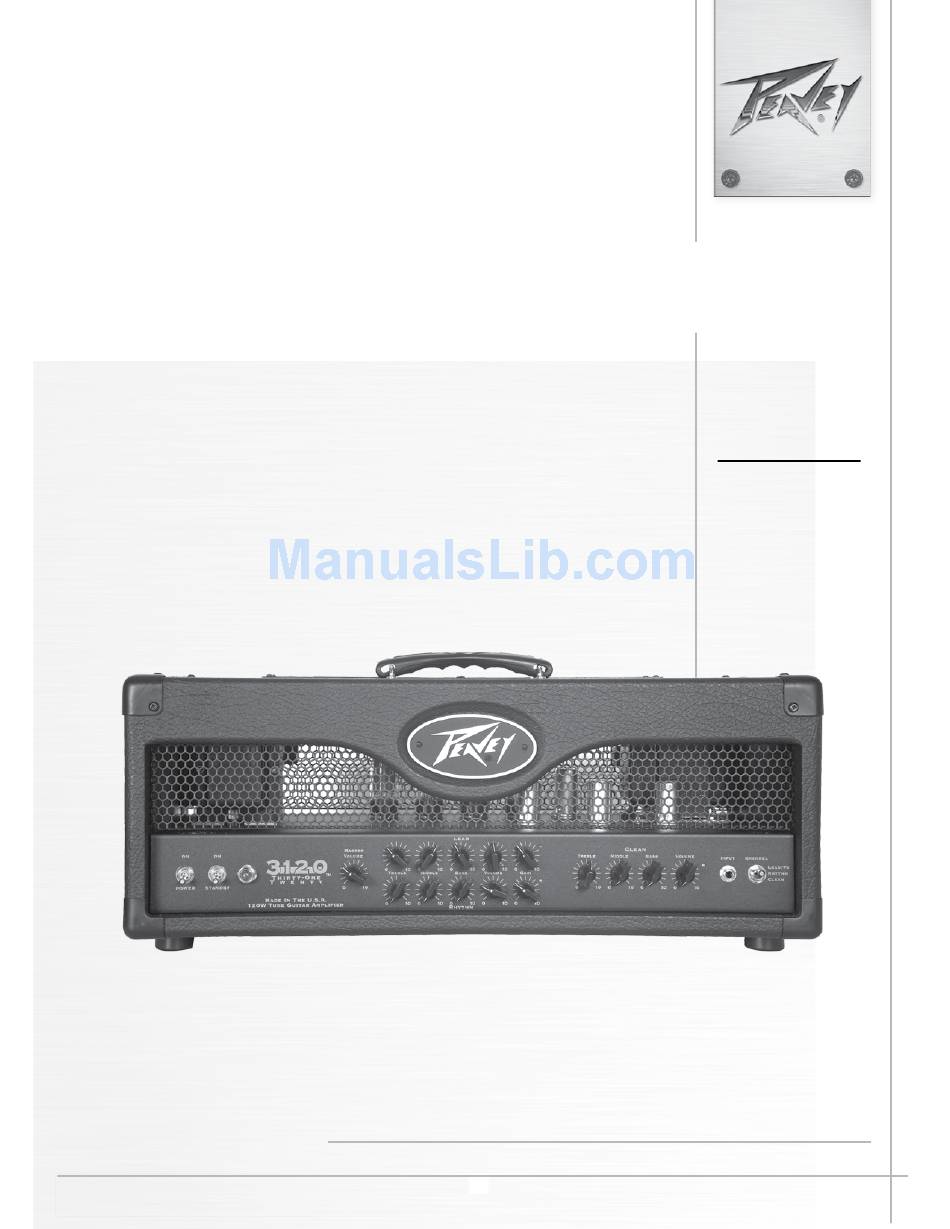

- Page 1 3120 ™ 120W All-Tube, 3-Channel Guitar Amplifier Operating Manual www.peavey.com...
- Page 2 Intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.
-
Page 5: Note Importanti Sulla Sicurezza
CONSERVARE LE PRESENTI ISTRUZIONI! The Peavey 3120 guitar amplifier simply shreds. From its high-gain input to paralleled speaker output jacks, the Peavey 3120 is not for the faint of heart. This amplifier is loaded with practical features useful in real-world applications that deliver an earth- quaking 120 watts of pure tube power. - Page 6 Front Panel POWER SWITCH This two-way toggle switch applies mains power to the unit. The amber power sta- tus lamp (3) will illuminate when this switch is in the ON position. STANDBY SWITCH This two-way toggle switch allows the amp to be placed in the STANDBY mode. In the STANDBY position the tubes stay hot but the amplifier is not operational.
- Page 7 A high damping factor (TIGHT) reduces cone vibration quicker than a low (LOOSE) factor. This switch works much like the Resonance and Presence controls on other Peavey amps, if those controls were turned simultaneously. If the DAMPING SWITCH is changed, the volume of the amp will also change and require re-adjustment.
-
Page 8: Specifications
Footswitch Lead Clean Lead/RhythM ByPass CABLE CONNECTOR This 7-pin DIN connector is provided for connecting the footswitch to the amplifier RE- MOTE SWITCH (20) via the cable included in the carton. Connections at the switch and the amplifier should be made before the amp is powered up. LEAD/RHYTHM SELECTOR This switch selects between the Rhythm and Lead channels on the amplifier. -
Page 9: Block Diagram
What Peavey Will Do We will repair or replace (at Peavey's discretion) products covered by warranty at no charge for labor or materials. If the product or component must be shipped to Peavey for warranty service, the consumer must pay initial shipping charges. If the repairs are covered by warranty, Peavey will pay the return shipping charges. -
Page 10: Características Y Funciones
El amplificador 3120 para guitarra de Peavey es, en pocas palabras, demoledor. Desde su entrada de alta ganancia hasta sus salidas en paralelo para altavoces, el 3120 de Peavey no es un amplificador para los sumisos. El 3120 está repleto de características y funciones prácticas, útiles en las aplicaciones de la vida real, y suministra 120 estremecedores vatios de... -
Page 11: Panel Delantero
Panel delantero ON/POWER (interruptor de la alimentación de electricidad) Este interruptor de dos vías controla el suministro de electricidad al equipo. La lámpara indicadora del estado del suministro eléctrico (3), de color ámbar, se ilumina cuando el interruptor se encuentra en la posición ON (encendido). ON/STANDBY (interruptor de puesta en espera) Este interruptor de dos vías permite colocar al amplificador en el modo de espera. -
Page 12: Panel Trasero
(LOOSE - suelto). Este interruptor funciona de manera similar a los controles de resonancia y de presencia de otros amplificadores Peavey, si se ajustan simultáneamente ambos controles. Al cambiar la posición del interruptor de la amortiguación, también cambia el volumen del amplificador y se deberá... - Page 13 Panel trasero TOMA IEC DE ALIMENTACIÓN DE ELECTRICIDAD Esta toma consiste de un conector IEC estándar de electricidad. En el paquete del producto se incluye un cable de alimentación de electricidad CA con enchufes apropiados para esta toma, y de la clasificación correcta para el voltaje de operación de diseño. Se debe conectar el cable de alimentación de electricidad al amplificador antes de conectar el cable a una toma de CA.
-
Page 14: Especificaciones
Especificaciones SECCIÓN DEL AMPLIFICADOR DE POTENCIA: Tubos: Cuatro EL34 impulsados por un 12AX7 Potencia y carga (impedancia) nominal: 120 W RMS, en cargas de 16, 8 o 4 Ohmios Potencia en el punto de truncado: (Usual, a 5% de THD, a 1 kHz, alimentación de 120 V AC) 120 W RMS, en cargas de 16, 8 o 4 Ohmios Respuesta de frecuencia: ±3 dB de 50 Hz a 20 kHz, 90 W RMS en 8 Ohmios... -
Page 15: Caractéristiques
Cómo recibir el servicio de garantía (1) Lleve el producto defectuoso junto con su recibo de venta u otra prueba de la fecha de compra a su concesionario autorizado de Peavey, o a un centro de servicio autorizado de Peavey. - Page 16 Panneau avant INTERRUPTEUR DE MISE SOUS TENSION Cet interrupteur deux positions permet de mettre la tête sous tension. Le voyant orange de mise sous tension (3) s’allume lorsque l’interrupteur est en position ON. INTERRUPTEUR DE STANDBY Cet interrupteur deux positions permet de mettre la tête en mode STANDBY. En mode STANDBY, les lampes continuent de chauffer, mais l’amplificateur ne fonctionne pas.
- Page 17 élevé (TIGHT) limite la vibration de la membrane plus rapidement qu’un facteur faible (LOOSE). L’influence de cet interrupteur s’apparente à celle des fonctions “Resonance” et “Presence” que l’on peut trouver sur d’autres amplificateurs Peavey, lorsqu’elles sont utilisées simultanément. Si la position de l’interrupteur DAMPING SWITCH est modifiée, le volume de l’amplificateur sera également affecté, ce qui pourra nécessiter...
- Page 18 Panneau arrière CORDON D’ALIMENTATION SECTEUR, ÉTATS-UNIS Le cordon d’alimentation fourni avec l’appareil est un câble à trois conducteurs avec une prise de mise à la terre classique de 120 V c.a. Si la prise murale n’est pas reliée à la terre, un adaptateur doit être utilisé...
-
Page 19: Caractéristiques Techniques
Caractéristiques techniques SECTION DE PUISSANCE : Lampes : Quatre EL34 pilotées par une 12AX7 Puissance et charge nominales : 120 watts RMS sous 16, 8 ou 4 ohms Puissance à la saturation : (En moyenne à 5 % de DHT, 1 kHz, ligne 120 V CA) 120 watts RMS sous 16, 8 ou 4 ohms Réponse en fréquences : ±3 dB 50 Hz à... - Page 20 Nous réparerons ou remplacerons (à notre discrétion) les produits couverts par la garantie, sans facturation de pièces ou de main d’œuvre. Dans le cas où le produit ou le composant doit être expédié à Peavey pour une réparation dans le cadre de la garantie, les frais d’expédition initiaux sont à la charge du client.
- Page 21 Vorderseite POWER-SCHALTER Über diesen Kippschalter wird das Gerät mit Netzspannung versorgt. Die gelbe Netzstatusleuchte (3) leuchtet auf, sobald dieser Schalter auf die Position ON gestellt wird. STANDBY-SCHALTER Über diesen Kippschalter wird der Verstärker auf STANDBY geschaltet. In der Betriebsposition STANDBY bleiben die Röhren warm, aber der Verstärker ist abgeschaltet.
- Page 22 Nachschwingen des Konus rascher verringert als bei einem geringen Faktor (Position “LOOSE”). Das Funktionsprinzip dieses Schalters ist vergleichbar mit den Resonanz- und Presence-Reglern bei anderen Peavey Verstärkern, wenn diese Regler gleichzeitig verstellt würden. Wenn die Position des NACHSCHWINGSCHALTERS geändert wird, ändert sich auch die Lautstärke des Verstärkers und muss daher neu...
- Page 23 Schalter auf “+” oder “-” umgestellt werden, um das Brummen/ Einstörungen zu unterdrücken. Falls sich das Problem durch Umschalten der Polarität nicht beseitigen lässt, wenden Sie sich an Ihren Peavey-Vertragshändler, an das Peavey- Werk oder an eine Fachwerkstatt.
-
Page 24: Technische Daten
Technische Daten ENDSTUFENBEREICH: Röhren: Vier EL34 mit 12AX7-Treiber Nenn-Leistung und Last: 120 W effektiv an 16, 8 oder 4 Ohm Leistung bei Übersteuerung: (Typisch 5 % THD, 1 kHz, 120 VAC Versorgung) 120 W effektiv an 16, 8 oder 4 Ohm Frequenzdurchgang: ±3 dB 50 Hz bis 20 kHz bei 90 W effektiv an 8 Ohm Brummen und Rauschen:... - Page 25 ALTERNATIVE (2) Das defekte Gerät kann frei Haus an Peavey Electronics Corporation, International Service Center, 412 Highway 11 & 80 East, Meridian, MS 39301 in die USA geschickt werden. Der Sendung ist eine ausführliche Erläuterung des Problems sowie eine Kopie Ihres Verkaufsbelegs bzw. sonstiger Kaufnachweise beizufügen, da dieser zur Beurteilung der Garantieberechtigung herangezogen wird.
- Page 26 Pannello anteriore INTERRUTTORE POWER Questo selettore a due posizioni applica l’alimentazione di rete all’unità. La spia gialla di stato dell’alimentazione (3) si illumina quando questo interruttore è in posizione ON. INTERRUTTORE STANDBY Questo selettore a due posizioni permette di mettere l’amplificatore in modalità STANDBY.
- Page 27 è possibile portare l’interruttore in posizione “+” o “-” per ridurre al minimo il ronzio/rumore. Se la variazione di polartià non allevia il problema, consultare il rivenditore Peavey di fiducia, la fabbrica Peavey o un tecnico qualificato dell’assistenza. CONNETTORE DELLA RETE ELETTRICA IEC È...
- Page 28 Pannello posteriore CAVO DI ALIMENTAZIONE DI RETE C.A. PER RETI INTERNE USA Il cavo di alimentazione di rete fornito con l’unità è un cavo a tre conduttori ad alta resistenza con spina standard USA per 120 V c.a. con connettore di terra. Se la presa di corrente non ha il connettore di terra, deve essere usato un adattatore di messa a terra idoneo e il terzo conduttore deve essere collegato correttamente a terra.
-
Page 29: Diagramma A Blocchi
Specifiche SEZIONE AMPLIFICATORE DI POTENZA: Canale Rhythm: Livello di ingresso nominale: -80 dBV, 0,1 mV RMS Valvole: Livello di ingresso minimo: -90 dBV, 0,03 mV RMS Quattro EL34 con pilota 12AX7 Canale Lead: Potenza nominale e carico: Livello di ingresso nominale: -80 dBV, 0,1 mV RMS 120 W RMS in 16, 8 o 4 Ohm Livello di ingresso minimo: -90 dBV, 0,03 mV RMS Potenza alla distorsione di clipping:... - Page 30 La garanzia non copre: (1) danni causati da incidenti, uso improprio, cattivo uso, installazione e uso non corretti, noleggio, modifica del prodotto o trascuratezza; (2) danni subiti durante il trasporto; (3) danni causati da interventi di riparazione o assistenza eseguiti da personale non autorizzato da Peavey; (4) prodotti riportanti un numero di serie alterato, illeggibile o rimosso;...
