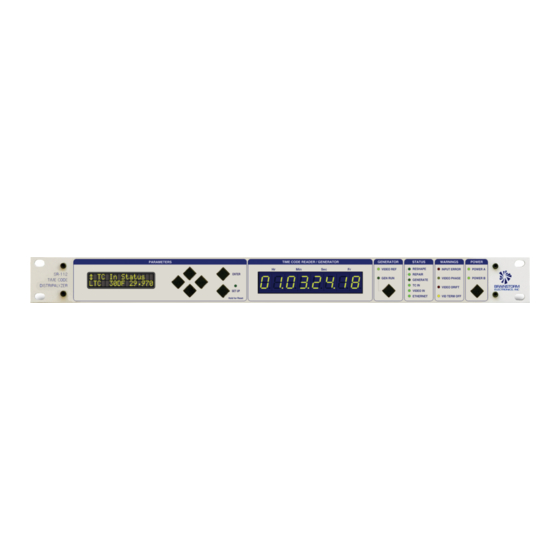

Summary of Contents for Brainstorm Electronics SR-112
- Page 1 SR- 1 12 Time Code Distripalyzer 日本語Operation Manual Software version 3.0 ...Intelligent Solutions For The Recording Studio BRAINSTORM 日本総輸入代理店 プロメディア・オーディオ㈱ 〒167-0051 東京都杉並区荻窪5-14-8-102 電話： 03-5397-7092 FAX: 03-5397-7093 URL: http://www.promediaaudio.com...
- Page 2 Time Code Distripalyzer Owner’s manual Version 3.00 January 2013 All materials herein © Brainstorm Electronics, Inc. Brainstorm Electronics reserves the right to change or modify the contents of this manual at any time. Credits Concept: AID, Brainstorm Electronics Software: Gerry Lester...
-
Page 3: Table Of Contents
98- Feature Key ......... 10 99- SR-112 Software version & Serial No ..... . 11 9. -
Page 4: Introduction
SR-112 User Manual (Rev 3.00) Page 3 1. Introduction SR-112のご購入、ありがとうございます。The SR-112は、数種の機能を１台に集約しており、旧モデ ルSR-15のほとんどの機能と旧モデルSR-3のタイムコードのジェネレイター(TCGオプションとして)機能 を合体させた新製品です。 ディストリビューター（分配）は、タイムコードをリシェイプして、個々にバッファーされた12の出力に分配 します。 アナライザーは、入力してくるタイムコードのフレームレート、安定性、そして、タイプを確認します。 つまり、ビデオと正しくシンクしているかを確かめ、ドロップアウト等のタイムコードのエラーをレポー トします。 ジェネレイター（オプションTCGソフト）は、ジャムシンクによってダメージを受けたタイムコードをリペア して、ビデオにゲンロックされた新しいタイムコードをジェネレイトします。 イーサーネットのポートは、本体をリモートアクセスさせ、ファームウエアーをアップグレイドさせるた めの標準TCP/IPプロトコルを採用しているSR-112に接続させます。 2. Installation 2.1. UNPACKING SR-112を開梱すると、下記の付属品が、ついています： ・ SR-112 unit ・ Universal Power Supply (12VDC @ 16w) ・ IEC power cable ・... -
Page 5: I/O's Description And Cable Requirements
Page 4 SR-112 User Manual (Rev 3.00) 3. I/O’s Description and Cable Requirements SR-112は、12VDC @ 18Wです。許容範囲は、12VDC +/-15%. SR-112と共に供給される外部電源は、100 to 240 VAC input at 50 - 60 Hzです。つまり、世界中 どこでも使用出来ます。 オプションとして、バックアップ電源は、Power Input Bに接続して下さい。 第2電源は、代理店にお 尋ね下さい。 4ピンプラグをリアパネルジャックにインサートして、リングを回して、しっかり締めて下さい。 それから、付属品の標準IECケーブルを壁コンにプラグインして下さい。 イーサーネットポートは、TCP/IPプロトコル経由で、SR-112に接続するのに使用します。本体をリ モートアクセスさせ、ネットワークのコンピューターからファームウエアーをアップロードする為です。 RJ45プラグ付のスタンダードなイーサーネットケーブルを使用して下さい。 入力は、HDとSDシンクを受けます（サポートフォーマットのリストは、付録Aを参照）スイッチは、75Ω... -
Page 6: Quick Start
SR-112 User Manual (Rev 3.00) Page 5 4. Quick Start SR-112機能を理解する為に、このマニュアルをお読み下さい。下記のシンプルなステップで、直に 御使用になれます。 注意：SR-112は、タイムコードをリシェイプし、分配します。ソフトウエアのアップグレイド（TCGオプ ション）で、タイムコードをリペアして、ジェネレイトもします。これらの機能については、TCGマニュア ルを参照下さい。 電源をPower Aジャックに接続して、IECケーブルを壁コンに差し込んで下さい。それから、フロントパ ネルの電源スイッチをオンして下さい。（約2秒間ほど遅れて、フロントパネルが実際に、機能します） 注意：日本発売のSR-112は、電源オン、オフ機能は解除されています。 タイムコードソースをXLR TC入力に接続して下さい。もし、有れば、ビデオリファレンスをビデオ 入力BNCに接続して下さい。SR-112は、事前に、タイムコードソースをリシェイプし、そして12の 出力に分配するように設定されています。出力レベルは、0dBU設定となっています。 5. Front Panel Displays & LED’s 5.1. LCD DISPLAY - STATUS PAGES 32文字の液晶画面で、5種類のステイタスページを表示します： これらのページにアクセスするには、[UP] or [DOWN] のキーを押して下さい。... -
Page 7: Time Code Reader
Page 6 SR-112 User Manual (Rev 3.00) • TIME CODE ERRORS 最後のリセットから最後の50のタイムコードエラーを表示します。最初の行は、エラーの詳 細です。2行目は、欠陥のあったタイムコードのアドレスです。違ったエラーをスクロールす るには、[LEFT] と [RIGHT] キーを押して下さい。 右左の矢印は、その方向に更にエラーがある時にのみ、表示されます。右は、タイム コードの増加；左は、減少。 表示は、通常、最新のエラーを表示しますが、左への矢印は、今表示しているエラーで、 ホールドします。オペレーターが、矢印を右へ動かした場合には、最新エラーを表示し、 戻るか、さもなくば、違う表示にスイッチして、戻ります（例えば、ステイタス表示のTCへ戻 るとか、メニューに戻ります）。 エラーのコンプリートリストは、付録 C を参照下さい。 5.2. TIME CODE READER (8 DIGIT NUMERIC DISPLAY) リーダーは、入力タイムコードの何時何分何秒とフレームを表示します。 ドロップアウトの様なエラーが検知されると、エラー詳細を瞬間的に、フラッシュします。 5.3. GENERATOR LED’S これらのLED情報については、TCG（Time Code Generator）... -
Page 8: Power Led's
SR-112 User Manual (Rev 3.00) Page 7 75Ωビデオ終端が、リアパネルで、スイッチがオフになっているかを 表示します。 SR-112が、ビデオ系統の最後の機材である場合は、終端は、オンにして下さい。ループ スルーの為に、“T”プラグを使う時は、オフにして下さい。 5.6. POWER LED’S SR-112に電源が入ると、Power Aか、Power BのLEDが、使用されている電源に 点灯します。SR-112の電源が、オフになった際には、これらのLEDは、コネク ターに電源が来ていても、消えます。 注意：日本発売のSR-112は、電源オン、オフの機能は解除されています。 2重化電源の場合は、１系統が、ダウンした場合、ダウンした電源のLEDが、 点滅します。 6. Navigation Keys 6.1. SET UP KEY セットアップモードは、パラメーターの変更の 際に、使います。 Left セットアップモードをエンターして、[SET UP] Right キーを押して下さい。 セットアップモードが、機能している間 Down は、SET UPのLEDは、点灯しています。 セットアップモードを出るには、単に、[SET UP] キーを再度押して下さい。... -
Page 9: Menu Navigation
Page 8 SR-112 User Manual (Rev 3.00) 7. Menu Navigation 7.1. SELECTING A MENU セットアップモードをエンターすると、上位左端のカーソルによって、液晶画面は、最後に使用 されたセットアップメニューにスイッチします。カーソル位置は、点滅して、 '＞' 等で、表示され ます。 implemented as inverse video, flashing on and off. 他のメニューに移動するには、上位左端位置のカーソルによって、[UP] もしくは [DOWN] キーを押して下さい。 7.2. CHANGING VALUES 現行メニューのフイールドを編集するには、希望のフィールドにカーソルを移動させる 為に、[RIGHT] もしくは [LEFT] キーを押して下さい。 メモ：[ ENTER ] キーが押されるまで、変更は、しません。[ ENTER ] キー を押さないで、出ると、... -
Page 10: Menus Description
SR-112 User Manual (Rev 3.00) Page 9 8. Menus Description 8.1. MENU 01: MODE SR-112には、3つの異なったオペレーションモードがあります： メモ ： メニュー 01は、TCGソフトウエアオプションが、インストールされている時のみ、駆 メモ：メニュー 01は、TCGソフトウエアオプションが、インストールされている時のみ、駆動し 動します。TCGオプションが導入されていない場合は、Reshapeモードのみ有効です。 ます。TCGオプションが導入されていない場合は、Reshapeモードのみ有効です。 8.2. MENU 02: OUTPUT RISE TIME 3つの異なる立ち上がり時間と立ち下がり時間は、出力波形の為に用意されています。 1μsは方形波で、40μsとはSMPTE / EBU仕様通りで、20μsは中間値です。 メニュー02で、これらの3つの波形の1つを選択出来ます。 これは、12出力全てに対しての共通選択です。 ライズタイムについての詳細は、9.4を参照。 8.3. MENUS 03-05: OUTPUT LEVELS これらの異なったメニュー(03、04, 05)は、12出力のレベル調整の為です。... -
Page 11: 08- Video Drift Threshold
Page 10 SR-112 User Manual (Rev 3.00) 8.6. MENU 08: VIDEO DRIFT THRESHOLD このメニューでは、タイムコードがビデオに対してドリフトしているとみなされるスレッショルド の調整が出来ます。（VideoDriftのLEDが点灯します）より多くの情報については、10.2を参照 して下さい。 8.7. MENU 09: ALTERNATE PHASE WITH 50&60Hz VIDEO メニュー09では、ビデオインプットの2倍のレートで作動する場合、A/Bフェーズの切り替え が出来ます。詳細は、10.3を参照して下さい。 8.8. MENUS 10-29: TIME CODE GENERATOR メニュー10から29までは、オプションのタイムコードジェネレイター（TCG）についてです。 TCGがインストールされていれば、有効です。 これらのメニューについての詳細は、TCG日本語マニュアルを参照して下さい。 8.9. MENUS 91-94: ETHERNET DHCPは、Dynamic Host Configuration Protocolの略称です。... -
Page 12: 99- Sr-112 Software Version & Serial No
SR-112 User Manual (Rev 3.00) Page 11 8.11. MENU 99: SOFTWARE VERSION & SERIAL NUMBER このメニューは、ステイタスのみで、現在のファームウエアのバージョンと本体の シリアル番号を表示します。 メニュー・オペレーションでの最重要注意：メニューやセットアップモードを終了する前には、必 ず、[ENTER]キーを押して、設定をセーブする事を忘れないで下さい。[ENTER]キーが押されるま で、変更されません。 9. Reshaping and distributing time code 9.1. TIME CODE DISTRIBUTION 1つのタイムコードを単純にマルチングするとシリアスな劣化問題を引き起こしますので、マル チングは、おやめ下さい。 SR-112は、個々に独立した12のバッファーされたバランス出力により、これらの潜在的な問題 を削除しています。 9.2. RESHAPING DISTORTED TIME CODE 特にVTRのような古いアナログテープでは、タイムコードは、エッジピーキングや異なった増幅レ... -
Page 13: Time Code Analyzer
Page 12 SR-112 User Manual (Rev 3.00) 一般的なルールとして、タイムコードが、直接、リーダーにパッチされた場合は、スクエア波位置 を使いますが、オーディオのパッチベイで、クロストーク問題が、生じている時や波形整形された 信号をレコーディングする時は、必要に応じて、SMPTEやEBUセッティングを使用して下さい。 10. Time Code Analyzer アナライザーセクションは、3つの機能を持っています： ・ 入力してくるタイムコードのフォーマットとフレームレートの検証 ・ ビデオとの正しい位相同期の確認 ・タイムコードエラーの検知とレポート 10.1. TIME CODE FORMAT AND FRAME RATE The LCD display indicates the format and the frame rate (or frequency) of the 液晶画面は、入力してくるコードのフォーマットとフレームレート（または、周波数）を... -
Page 14: Video Phase
SR-112 User Manual (Rev 3.00) Page 13 10.2. VIDEO PHASE For time code to be synchronous with video, each word of time code must line up タイムコードが、ビデオに同期するには、タイムコードの各々のワードが、ビデオフレームに正確に exactly with the video frame it describes. This is essential for video editing. -
Page 15: Reporting Time Code Errors
SR-112 User Manual (Rev 3.00) デフォルトでは、SR-112は、ビデオとのアライメントが2.5％以上変化するとタイムコードはドリフト したと見なします。必要でしたら、メニュー08にてドリフトスレッショルドを変更可能です。範囲は 0.1%から9.9%です(9ページを参照)。 警告：位相が、変化した場合、タイムコードは、同期が外れ、使えなくなります。 10.3 PHASE WITH 50 or 60HZ VIDEO SMPTEタイムコードは、30f/sまでのレートで作動するアナログ・テレビの為に開発されました。デジタ ル・テレビで、プログレッシブ・ビデオ・システムには50および60f/sまでのフレームレートが有ります。 これらのシステムでは、カウントはフレーム・ペアで行われ、ビデオ基準点はLTCが関連づけられてい るフレーム・ペアの最初のフレームのLine1がスタートです。 それぞれのフレームは、第一フレームがLTCビット0～39に揃い、ペアとなる第二フレームはビッ ト40～79に揃い、これらのLTCとの相対的なタイミングによって識別されます。 SR-112: Frame A vs. Frame B 入力タイムコードのフェーズチェックの為に2xビデオ・レート(50、59.94、60Hz)を使用する場合、 SR-112はビデオから1xレート(25、29.94、30Hz)を抽出し、そして毎秒便宜的に入力ビデオ・フレーム エッジを廃棄する事によりこれをします。 概念的に、入力されたビデオ・フレーム・シーケンスは、フレームのペアのシーケンスとして考える 事が出来ます。各ペアの第1フレームはAと示され第2はBと示されます。フレームのそれ自身を判 別出来ないので、もちろん単に架空の構成です。 SR-112が最初の起動時に、2xのビデオ・レートがそのリファレンスとして選択されていれば、それ は最初に「A」フレームにロックし、「B」フレームを廃棄するでしょう。これは通常満足な配置になる でしょう。しかし、ユーザがBフレームエッジに従う事を好んだ場合、SR-112が「A」フレームを使用 する事はありえます。例えば、2xのビデオ・レートに対するタイムコード入力フェーズをテストする 場合、また、常に180度位相の異なるタイムコードの結果を得る場合。この場合、ユーザはメニュー 09経由で代替のビデオ・フェーズに変えたいと思うでしょう。... -
Page 16: Reset
SR-112 User Manual (Rev 3.00) Page 15 繰り返されたフレーム 不連続アドレス 無効コード ビデオ信号の中断 コード・タイプあるいはフォーマットの変更 ドロップフレームステータスの変更 カラーフレームステータスの変更 ”02”があるべきだった所に、”00”あるいは”01”フレームを 受け取りました マニュアルリセット Beeper: 警告音(ブザー)は、フェイタルエラーが、検知された時に、鳴ります。メニュー 06 で、解除出来ます。 Warning LED: SR-112が、“フェイタル”エラーを検知した後、INPUT ERRORの警告LEDが、点滅し始めます。 これにより、部屋を留守にして、いない場合にも、エラーが起こったことを知る事が出来ます。 LEDの点滅を止めるには、いずれかのキーを押して下さい。 SR-112が、自動リセットに移動すると、 LEDの点滅は、止まります。 LCD Display: ERRORページが液晶画面に表示されるまで、[UP] or [DOWN]キーを押して下さい。異なるエラー をスクロールするには、[LEFT] or [RIGHT]キーを押して下さい。 各々のエラー検知に対して、エラー詳細は上行に、異状のあるアドレスは、下行に表示されます。 左/右の矢印は、その矢印方向にさらにエラーがある場合のみ、表示されます。 通常、画面は、ほとんどの最近生じたエラーを表示しますが、左方向への矢印は、見られるエラー をホールドします。オペレーターが、右に矢印を移動したり、異なった表示（ステイタス表示でTCや... -
Page 17: Non-Volatile Storage
Page 16 SR-112 User Manual (Rev 3.00) 11. Non-Volatile Storage SR-112には現在のセッティングを保持する不揮発性のメモリが有ります。これは、モード、ビー パー・セッティング、アウトプットライズタイム、出力レベル、ビデオ・フェーズスレッショルド及びビ デオ・ドリフトスレッショルドを含んでいます。このメモリは常に更新しています。その結果、ユニット が起動される場合、電源が落とされた時と同じ状態です。 注:変更が入力された後は、約10秒間で、フラシュ・メモリーが、更新されますので、その後、 電源を落として下さい。 12. Ethernet イーサーネットのポートは、SR-112をTCP/IP経由で、接続する為に使用されます。それは、SR-112 をリモートアクセス可能にし、そして、ネットワーク上のどのPCからでも、ファームウエアのアップロー ドを可能にします。タブレットやスマートフォンの様なモバイルデバイスも含みます。 最初に必要とされる事は、適切に前面パネルキーを使用して、そのIPアドレスをセットする事です。 12.1. ETHERNET IP SETTINGS メニュー 91は、DHCPを駆動させます。DHCPにより、サーバーは、サブネット・マスクとゲートウエイ と共にIPアドレスをSR-112に自動的に割り当てます。 それから、メニュー 92、93 と94は、ステイタスメニュになり、IPアドレス、Maskそして、Gatewayを表示 しますが、それらの変更は、ユーザーには、出来ません。 DHCPが、オフの場合は、IPアドレス、MaskそしてGatewayは、メニュー 92、93と94は、マニュアル での入力となります。 12.2. MAIN HTML PAGE 一旦あなたのIPセッティングが適切に入力され... - Page 18 SR-112 User Manual (Rev 3.00) Page 17 また、編集する事が出来る装置名が含まれています。それを変更する為には、名前エリアを クリックして下さい。そうすれば、テキストボックスは開きます。新しい名前(32文字まで)をタイ プし、エンターを押します。変更なしに抜けるには、ESCを押して下さい。 右上角では、UPDATE FIRMWAREボタンが有ります。これのクリックは、あなたを個別の専門の ページへ連れて行きます。13章を参照して下さい。 Front Panel Replica HTMLページのメインのセクションは前面パネルの機能的な複製です。 前面パネルスイッチ及びウェブ・ページ・ボタンは並列に作動し、どれか一つでも前面パネ ルキーを押されている間は、ウェブ・ページ・クリックは禁じられます。ステータスページは、 UP、DOWNボタンを使って選択する事が出来、メニューはSET UPボタンを押す事でアクセス 出来ます。 RESETボタンはSET UPボタンの右に加えられました。RESETをクリックする事は、フロントパ ネルスイッチのSET UPをホールドするのと同等です(10.5を参照)。ポップアップ・ウィンドウは 処理前に確認を求めます。 ディスプレイとLEDは、毎秒並びにページ内のいずれかのボタンを押した直後にリフレッシュ します。7セグメントディスプレイ上のフレーム桁はタイムコードが動いている間に空白になり ますが、ページは毎秒更新されますので、秒の桁はリアルタイムで多少更新されます。 Time Code Report SR-112が適用時間コードを受け取るとすぐに、タイムコードレ ポートはRESHAPEとREPAIRのモードで自動的に生成されま す。タイムコードが5秒間中断された場合にレポート終了となり ます。 レポートはGENERATEモードで無効になります。 レポートヘッダーは、開始時刻、タイムコード・フォーマット、 レート、ビデオ・フォーマット、TC/Vidフェーズ(ビデオが存在...
-
Page 19: Firmware Updates
Page 18 SR-112 User Manual (Rev 3.00) 13. Firmware Updates 13.1. FIRMWARE UPDATE PAGE メインのHTMLページのUPDATE FIRMWAREボタンをクリックすると、新しいファームウェアの アップロード専用ページへ行けます。 ファームウェアーをアップデートするには、BROWSEボタンをクリックし、HDD内のファームウェアー ファイルを選択下さい(.upld) 。次に、UPLOADをクリックして下さい。 ページ下のアップロード・ステータスBOX内のメッセージは、あなたにエラーメッセージを含むアップ ロードの進行状態をお知らせます。 (下記のプログラミング・シーケンスを参照） 13.2. COMPLETE VS SOFTWARE ブレインストームウェブサイトからファームウェアー アップデートをダウンロードする場合、2つのタ イプのイメージ・ファイルが利用可能です コンプリートとソフトウェアー SR-112 FLASHメモリは、パラメーター・セッティング、アプリケーション・ソフト、ローダー・ソフト ウェアおよびFPGAイメージの為に幾つかのセクションに分割されます。下記の図は、アップデー トの“コンプリート“と”ソフトウェアー”間の違いを示します。... -
Page 20: Programming Sequence
SR-112 User Manual (Rev 3.00) Page 19 メジャーなソフトウェア・リビジョン・ナンバーは、FPGAかLOADERが変わる場合は常に変更されます。 これはそれを意味します:。 全ての2.xxバージョン間でのアップデートは「software」のみ可能です。 例えば1.xxから2.xxまでのアップデートは「complet」アップデートでなければなりません。 13.3 PROGRAMMING SEQUENCE 通常のプログラミング・シーケンスには、3ステップ有ります； - UPLOAD - VERIFY - PROGRAM このプロセス進行中の間、7つの文字表示は、下記の表示を通じて、画面上で進行状態を 表示します： → → → 注意：3番目のステップ（プログラミング）の間、イーサーネットは、内部的に中断しています。 Reboot • アップロードに続く Flash プログラミングの終わりに、再起動の要求が、表示されます。 • ソフトウエアのイメージファイルにより、SR-112は、自動的に再起動します。 13.4 PROGRAMMING ERRORS If an error occurs during the programming sequence, possibly due to a network error, プログラムシーケンス中にエラーが生じた場合、恐らく、ネットワーク・エラー、電源故障、または... -
Page 21: Loader
Page 20 SR-112 User Manual (Rev 3.00) 「プログラム・エラー」は、エラーがプログラムステップの間に生じたエラーと影響が、アップデートの タイプに左右されている事を意味します: - SOFTWARE UPDATE: アプリケーション・ソフトは、破損したかもしれません。しかし、ロー ダーは無傷で、SR-112を修復する為に使用する事が出来ます(13.5を参照)。 - COMPLETE UPDATE: コンプリートアップデート中のプログラムエラーは、イーサネット経由 で復元出来ない可能が高く、あなたのSR-112はそのフラッシュ・メモリーの完全復元の為には、 工場に返送する必要が有ります。 IMPORTANT: コンプリートアップデート中にプログラムエラーが発生した場合、ユニットはONのまま、 電源の再投入は行わずに13.3に述べられている様に、再びプログラム動作を試みて下 さい。 もし電源を切った場合、ユニットは恐らく工場に返送する必要が有るでしょう。 13.5 LOADER ローダーは、プログラムミングでの失敗の場合、SR-112を修復する為のフォールバック機能ウェ ブ・ページです。このページはフラッシュ・メモリーと別のエリアに配置されています(上記のフラッ シュ・メモリーマップ、13.2のLOADER SOFTWAREを参照) LOADERモードへ入るには、電源を入れて[DOWN]および[SETUP]キーを、[SR-112]が表示される まで、押して下さい。 （電源キーを押したままにする必要はありません。1回押せば十分です） 注意：日本で発売のSR-112は電源キーは動作しません。 アップロードとプログラミングが駆動する前に、ローダーが、走行したら、7つのセグメント表示が、 “LoAdEr”を示します。そして、下記のメッセージが、画面に表示されます： プラウザをSR-112のIPアドレスに指示すると、下記のページが表示されます： このページは、アクティブ・ステータ ス・アップデーの無い上記の通常... -
Page 22: User Bits
SR-112 User Manual (Rev 3.00) Page 21 14. User Bits ユーザービット（バイナリグループ）は、異なった情報を表示設定出来ます。３つのビット（バイナリグ ループフラッグ）は、これを決定するのに使われます：BGF0， BGF1， BGF2（SMPTE & EBU ビットア サイメントについては、付録D参照） ユーザービットページ（5.1参照）では、SR-112の液晶画面は、ユーザービットとBGF設定を表示 します。 下記の表は、有効なオプションがどの様に、表示されるかを示しています： |^ User Bits In User Bits unavailable |---- --.--.--.--| |Unsp 00.00.00.00| |8bit 55.53.45.52| |Clk 23.59.59.29| |Rsvd 00.00.00.00| |DtTm 00.00.00.00| |PgLn 00.00.00.00|... -
Page 23: Appendix
Page 22 SR-112 User Manual (Rev 3.00) 15. Appendix APPENDIX A - VIDEO INPUT FORMATS 下記は、リファレンスとしてSR-112が認識出来るビデオフォーマットの全てのリストです： 525i/29.97 NTSC 1080i/25 1080p/23.976 525i/30 1080i/25 295M 1080p/24 625i/23.976 PAL- 1080i/29.97 1080p/25 625i/24 PAL- 1080i/30 1080p/29.97 625i/25 PAL 1080sF/23.976 1080p/30 1080sF/24 1080p/50 720p/50 1080sF/25 1080p/50 295M 720p/59.94... -
Page 24: Time Code Error Messages
User Bit Change Invalid code Reported if the User Bits message changes If the SR-112 detects that time code Video Loss (“VID-LOST”) was encoded in the user bits, these UB changes are not reported Any interruption in the video signal Code Type Change (“TYPE CHG”) -
Page 25: Longitudinal Bit Assignment: Smpte And Ebu
Page 24 SR-112 User Manual (Rev 3.00) APPENDIX D: LONGITUDINAL BIT ASSIGNMENT - SMPTE & EBU LTCのワードはそれぞれ、0～79と番号付けられて、80の等しいセグメント(ビット)に分割されます。 10進法の数(0～9)を構成するこれらのビットは、2進化10進数ワードにて主に4つごとにグループ分 けされています。これらのビットの内の26bitは、時間アドレス情報(フレーム、秒、分および時間)に 割り当てられます；32bitは2進法のグループ情報(ユーザ・ビット)に割り当てられます；16bitは同期 (sync word)に使用されます。また、残りの6bitは、フラグに使用されるか、まだ割り当てられていま せん。 SMPTEは、30 fr/sおよびEBU 25 fr/sのフレームレートを持っています。しかし、両方のタイムコー ドは、1ワード当たり同じ80ビットを持っています。ほとんどのビットは同じです。しかしながら、フラ グの内のいくつかは異なります。... - Page 26 BRAINSTORM ELECTRONICS, INC. www.brainstormtime.com Distributed Exclusively by plus24 1155 N. La Brea Avenue, West Hollywood, CA 90038 - USA Tel: (323) 845-1171 - Fax: (323) 845-1170 www.plus24.net...
