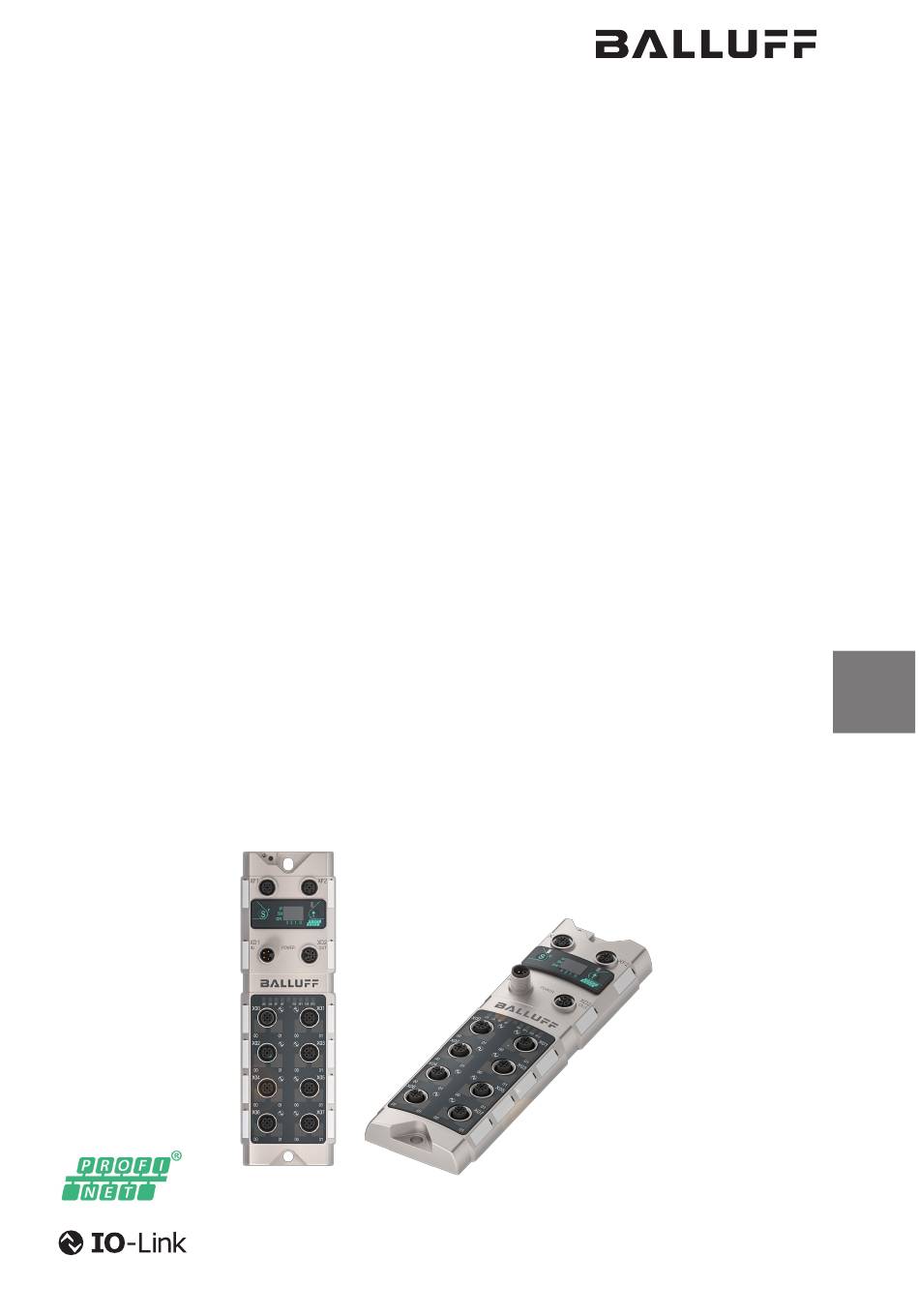

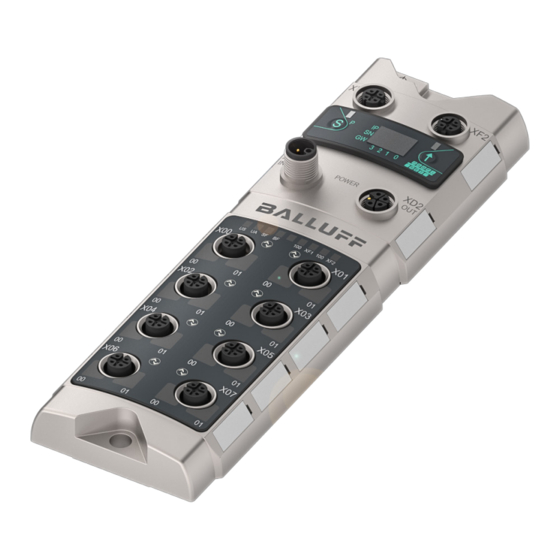

- Page 1 BNI PNT-508-105-Z067 BNI PNT-508-105-Z077 BNI PNT-538-105-Z067 BNI PNT-538-105-Z077 Betriebsanleitung deutsch User’s guide english...
- Page 2 www.balluff.com...
- Page 3 BNI PNT-508-105-Z067 BNI PNT-508-105-Z077 BNI PNT-538-105-Z067 BNI PNT-538-105-Z077 Betriebsanleitung deutsch...
- Page 4 www.balluff.com...
-
Page 5: Table Of Contents
5.2.2 PROFINET-Schnittstelle 5.2.3 I/O-Port 5.2.4 Erdung Kabelverlegung Inbetriebnahme und Betrieb Inbetriebnahme Betrieb Reinigung Wartung Reparatur, Demontage und Entsorgung Reparatur Demontage Entsorgung Technische Daten Umgebungsbedingungen Elektrische Merkmale Elektrischer Anschluss Schnittstelle Material Mechanische Merkmale Zulassungen und Kennzeichnungen 8.7.1 CE 8.7.2 UL www.balluff.com deutsch... -
Page 6: Benutzerhinweise Zu Dieser Anleitung
Verletzungen führen kann. Mitgeltende Dokumente GEFAHR Weitere Informationen zu diesem Produkt finden Sie unter www.balluff.com auf der Produktseite z. B. in folgenden Das allgemeine Warnsymbol in Verbindung mit dem Dokumenten: Signalwort GEFAHR kennzeichnet eine Gefahr, die unmit- –... -
Page 7: Sicherheitshinweise
übertragenen Arbeiten beurteilen, mögliche Gefah- Die einwandfreie Funktion gemäß den Angaben in den ren erkennen und geeignete Sicherheitsmaßnahmen treffen technischen Daten wird nur mit geeignetem original Balluff kann. Zubehör zugesichert, die Verwendung anderer Komponen- Der Betreiber hat die Verantwortung, dass die örtlich ten bewirkt Haftungsausschluss. -
Page 8: Lieferumfang, Transport Und Lagerung
Erdungsband – Montageanleitung Zubehör ist nicht im Lieferumfang enthalten und deshalb getrennt zu bestellen. Empfohlenes Zubehör finden Sie unter www.balluff.com auf der Produktseite. Transport ► Produkt in Originalverpackung bis zum Verwendungs- ort transportieren. Lagerbedingungen ► Produkt in Originalverpackung lagern. ► Umgebungsbedingungen beachten (siehe Umge- bungsbedingungen auf Seite 13). -
Page 9: Produktbeschreibung
Zur Konfiguration und Diagnose steht auf dem IO-Link- Master ein Webserver zur Verfügung. Stromversorgung Stromversorgung Eingang Ausgang Für Einstellinformationen siehe Konfigurationsanlei- tung unter www.balluff.com auf der Produkt- Port 0 Port 1 seite. Port 2 Port 3 Die IO-Link-Masters unterstützen PROFINET IO mit folgen- den Eigenschaften: –... -
Page 10: Bedruckung
BNI PNT-5_8-105-Z0_7 Netzwerkschnittstelle Produktbeschreibung (Fortsetzung) Anzeigeelemente Status-LEDs Signal Bedeutung Grün Eingangsspannung OK Rot blinkend Eingangsspannung gering (< 18 V) Status-LEDs Grün Ausgangsspannung OK Rot blinkend Ausgangsspannung gering (< 18 V) Port/Pin-LEDs: Status der IO-Link- und Keine Ausgangsspannung vor- I/O-Ports handen (< 11 V) Bild 4-3: Anzeigeelemente Kein Fehler Port/Pin-LEDs Watchdog-Timeout;... -
Page 11: Einbau Und Anschluss
– Aufgrund der galvanische Trennung von BNI PNT-538-… dürfen Geräte ohne galva- GND: Pin 2 und Pin 3 sind bei den Varianten BNI PNT-538-… galva- nische Trennung wie z. B. nisch getrennt BNI PNT-508-105-Z067 nicht mit der gleichen Tab. 5-1: Pinbelegung Stromquelle versorgt werden (siehe Tab. 5-1 und Tab. 5-3). -
Page 12: Profinet-Schnittstelle
GND-Pin des Ports Tab. 5-3: Pinbelegung Kabellänge Variante I/O-Port Class A Class B Die Ethernetleitung darf max. 100 Meter lang sein. Die IO-Link-Anschlussleitung darf max. 20 Meter lang sein. BNI PNT-508-105-Z067 X00…X07 n.a. BNI PNT-508-105-Z077 BNI PNT-538-105-Z067 X00…X03 X04…X07 BNI PNT-538-105-Z077 Tab. 5-4: I/O-Port-Übersicht Für die digitalen Sensoreingänge, siehe Richtlinie... -
Page 13: Inbetriebnahme Und Betrieb
► Direkten Hautkontakt mit der Oberfläche vermeiden. Hinweise zum Betrieb – Funktion des BNI und aller damit verbundenen Kompo- nenten regelmäßig prüfen. – Bei Funktionsstörungen den Sensor außer Betrieb nehmen. – Anlage gegen unbefugte Benutzung sichern. – Befestigung prüfen und ggf. nachziehen. www.balluff.com deutsch... -
Page 14: Reparatur, Demontage Und Entsorgung
BNI PNT-5_8-105-Z0_7 Netzwerkschnittstelle Reparatur, Demontage und Entsorgung Reparatur Reparaturen am Produkt dürfen nur von Balluff durchge- führt werden. Sollte das Produkt defekt sein, nehmen Sie Kontakt mit unserem Service-Center auf. Demontage ► Gerät nur in spannungsfreiem Zustand demontieren! Entsorgung ► Befolgen Sie die nationalen Vorschriften zur Entsor- gung. -
Page 15: Technische Daten
PROFINET-Port 2 × 10Base-/100Base- Leistungsdaten für UL siehe Kapitel 8.7.2 auf Seite 14. Anschluss für PROFINET-Port M12, D-codiert, Buchse Weitere Daten finden Sie unter www.balluff.com Kabeltypen gemäß IEEE 802.3 Geschirmtes, verdrilltes auf der Produktseite. Leitungspaar min. STP CAT 5/ STP CAT 5e Datenübertragungsrate... -
Page 16: Zulassungen Und Kennzeichnungen
Kabelgrößen Stromversorgungskabel: Nähere Informationen zu Richtlinien, Zulassungen Gelistetes oder R/C-Kabel (CYJV2/8) mit M12-Innenge- und Normen finden Sie unter www.balluff.com winde und L-codiertem Stecker mit mindestens 24 V, auf der Produktseite. mindestens 16 A für alle Modelle. Mit S, SJ, SO, ST, SV oder R/C (AVLV2) gelistete Kabel, die auf der UL Style Page als für externe Verbindungen geeignet gekennzeich-... - Page 17 BNI PNT-508-105-Z067 BNI PNT-508-105-Z077 BNI PNT-538-105-Z067 BNI PNT-538-105-Z077 User’s Guide english...
- Page 18 www.balluff.com...
- Page 19 5.2.3 I/O-Port 5.2.4 Grounding Cable routing Startup and operation Startup Operation Cleaning Maintenance Repair, disassembly and disposal Repair Disassembly Disposal Technical data Ambient conditions Electrical data Electrical connection Interface Materials Mechanical features Approvals and designations 8.7.1 CE 8.7.2 UL www.balluff.com english...
-
Page 20: User Instructions For This Guide
DANGER Additional information about this product can be found at The general warning symbol in conjunction with the www.balluff.com on the product page, e.g. in the signal word DANGER identifies a hazard which, if not following documents: avoided, will certainly result in death or serious –... -
Page 21: Safety Notes
Balluff accessories. Use of any other components will void the warranty. The operator is responsible for ensuring that local safety regulations are observed. -
Page 22: Scope Of Delivery, Transport And Storage
Installation guide Accessories are not included in the scope of delivery and must be ordered separately. Recommended accessories can be found at www.balluff.com on the product page. Transport ► Transport product to location of use in original packaging. Storage conditions ►... -
Page 23: Product Description
A web server is available on the IO-Link master for configuration and diagnostics. Power supply input Power supply output For configuration information, see the configuration guide at www.balluff.com on the product page. Port 0 Port 1 The IO-Link masters support PROFINET IO with the Port 2... -
Page 24: Display Elements
BNI PNT-5_8-105-Z0_7 Network interface Product description (continued) Display elements Status-LEDs Signal Meaning Green Input voltage OK Red flashing Input voltage low (< 18 V) Green Output voltage OK Status LEDs Red flashing Output voltage low (< 18 V) No output voltage present Port/Pin LEDs: (< 11 V) Status of IO-Link and I/O-Ports... -
Page 25: Installation And Connection
Actuator supply devices without galvanic isolation such as the n.a. n.a. Function ground BNI PNT-508-105-Z067 must not be supplied with the same power source (see Tab. 5-1 and GND: Pin 2 and Pin 3 are galvanically isolated on variants Tab. 5-3). BNI PNT-538-…... - Page 26 The Ethernet cable may be max. 100 meters long. Tab. 5-3: Pin assignment The IO-Link single-ended cordset may be max. 20 meters Variant I/O-Port long. Class A Class B BNI PNT-508-105-Z067 X00…X07 n.a. BNI PNT-508-105-Z077 BNI PNT-538-105-Z067 X00…X03 X04…X07 BNI PNT-538-105-Z077 Tab. 5-4: I/O-Port overview For the digital sensor inputs, see the directive on inputs EN 61131-2, type 3.
- Page 27 Operating notes – Regularly check function of the BNI and all associated components. – Take the sensor out of service whenever there is a malfunction. – Secure the system against unauthorized use. – Check fasteners and retighten if needed. www.balluff.com english...
- Page 28 BNI PNT-5_8-105-Z0_7 Network interface Repair, disassembly and disposal Repair Repairs to the product may only be performed by Balluff. If the product is defective, contact our Service Center. Disassembly ► Only disassemble the device when it is de-energized! Disposal ► Observe the national regulations for disposal.
- Page 29 For performance data for UL, see chapter 8.7.2 on page 14. Connection for PROFINET-Port M12, D-coded, socket Cable types as per IEEE 802.3 Shielded twisted pair Further data can be found at www.balluff.com min. STP CAT 5/ on the product page. STP CAT 5e Data transmission rate 10/100 Mbit/s Max.
- Page 30 Power supply cable: Additional information on directives, approvals and Listed or R/C cable (CYJV2/8) with M12 female thread and standards can be found at www.balluff.com on L-coded plug rated 24 V minimum, 16 A minimum for all the product page. models. S, SJ, SO, ST, SV, or R/C (AVLV2) listed cable marked or specified on the UL Style Page as suitable for external connections, rated 300 V minimum, 14 AWG...
- Page 32 Americas Service Center Asia Pacific Service Center Poland Greater China Balluff Sp. z o.o. Balluff Inc. Balluff Automation (Shanghai) Co., Ltd. Ul. Graniczna 21A 8125 Holton Drive No. 800 Chengshan Rd, 8F, Building A, 54-516 Wrocław Florence, KY 41042 Yunding International Commercial Plaza...
