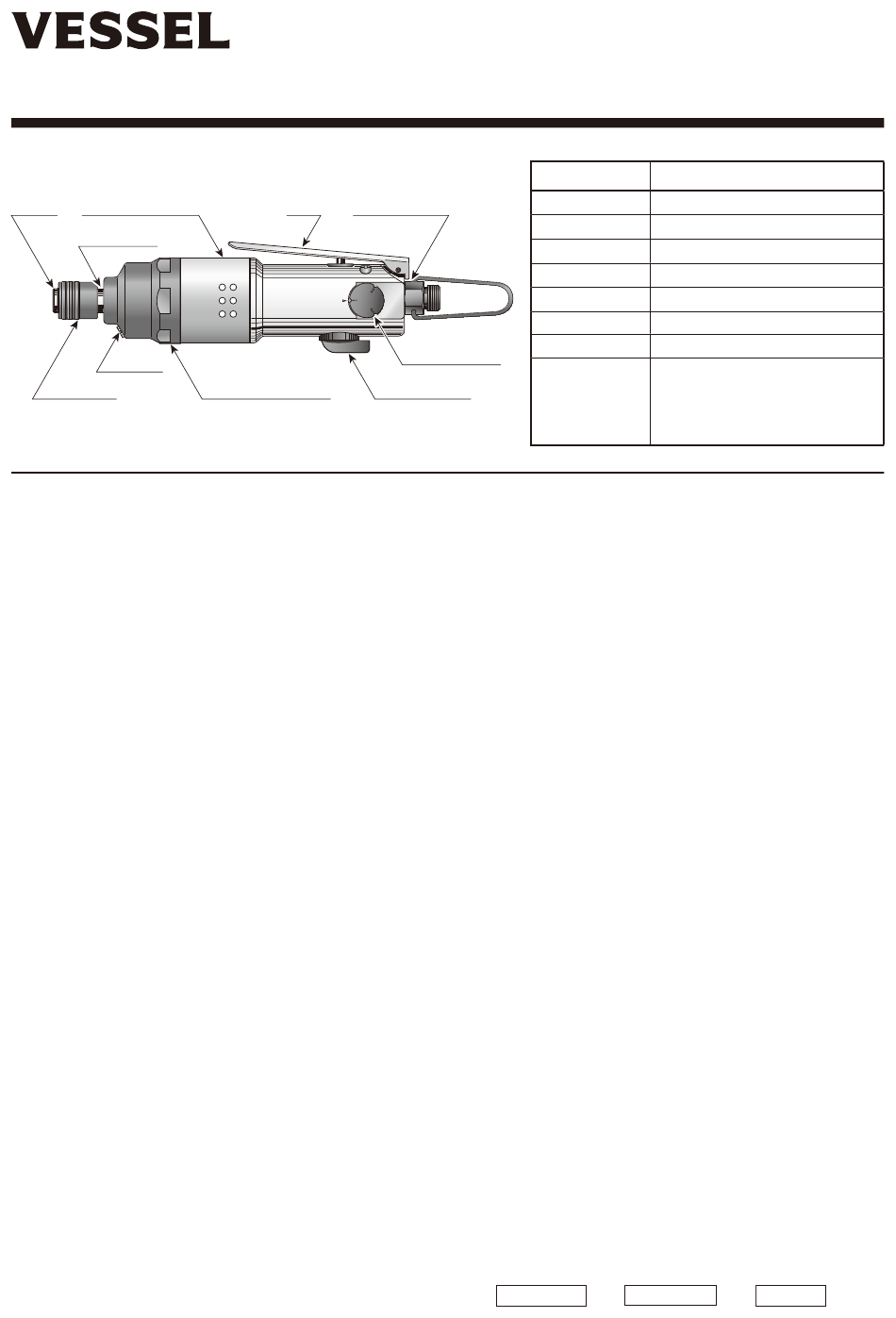

Vessel GT-PLXD Instruction Manual

アンビル 排気カバー （360° 回転）
スナップリング
オイルネジ
ビットスリーブ
■ 給油は励行し て ください。
1. エアードライバーは給油が大切です。
エアードライバーの回転部には、 1台に1個のオイラーを付けて
自動的に給油するのが最も好ましい方法ですが、 その設備がな
いときは毎日2回は給油してください。
給油はツールの性能及び寿命を左右します。
本機には付属品として2種類の作動油が添付されています。
2. 回転部に給油するときは、 ホースをインレットブッシュからは
ずし、 エアー給気口から回転部用作動油 （VG-10 ・ 白） を入れて 、
レバーを引いてください。
3. 衝撃部に注油するときは②オイルネジをはずし、 衝撃部用作動
油 （VG-32 ・ 緑） を約1 ヶ月に1〜2滴補充してください。
また、 すでに使用済みのオイルを交換するときは②オイルネジ
をはずして抜き取っ てください。 この際、 オイルがこぼれ出ます
ので注意してください。 その後、 同じオイルを8cc注入してくだ
さい。
この際、 あまり入れ過ぎるとトルクが出なくなりますのでご注
意ください。
■ エアーの管理
1. エアードライバーにとっ て水気は大敵です。
コンプレッサーから出る空気は水分やごみを多く含んでいるの
で配管中にフィルターを取り付けて除去することが好ましく、
またコンプレッサーのドレインは毎日抜いてください。
2. 新しいホースやパイプを使用されるときは、 あらかじめエアー
を流して内部を掃除してからツールを取り付けてください。
3. ホースやパイプの内部は掃除をしてください。
ドレイン 、 ほこりなどが長時間の間に内部に溜まり、 内径が細
くなると圧力損失を招き、 またそれらがツール内に入ると故障
の原因になります。
4. 作業中ツールをホースからはずしたときは、 ホース口などを床
に落とさないようにしてください。 床のごみなどが内部に入る
おそれがあります。
5. 空気圧力は0.55M Pa〜0.60M Paで使用されるように調整し
てあります。 ツールの手元で適正な空気圧力になるようにする
GT - PLXD
レバー インレット ブッシュ
ハンマーケース （左ネジ）
型
■仕様
仕
能
無負荷回転速度
全
重
空 気 消 費 量
ホ ー ス 口 内 径
適 正 空 気 圧 力
アジャストダイヤル
左右切替ダイヤル
付
ことが大切で 、 レギュレーターを使用して空気圧力を一定にし
てください。 高すぎる圧力で使用されますと、 衝撃部の寿命が
短くなります。 また、 低すぎる圧力では出力が低下し、 機能障害
の原因になります。
6. 給油後ご使用の際は、 排気と共にオイルが吹き出しますから、
数秒間空回転を行っ てください。
7. エアーホースと本機の接続はベツセルコンセント （流体継手）
をご使用くださると 、 ワンタッチで行えますので大変便利です。
■ 運転について
1. 回転部は細かい調整がしてあるので 、 絶対にさわらないように
お願いします。 万一不調のときは、 ご返送くだされば調整 ・ 修理
いたします。
2. 左右切替ダイヤルをR （右回転） ← → L （左回転） に合わせて回転
方向を決めます。
3. アジャストダイヤルを1 （最大） ← →3 （最小） に合わせてトルクを
作業状態に適した強さにしてください。
4. レバーを押さえると回転し、 締め付け作業が行われます。
5. ビス ・ ボルトの締め付けが終わったら、 直ちにレバーをはなして
回転を止めてください。 締め付け終了後も空打ちをしますと、 ビ
ス ・ ボルトがねじ切れたり、 衝撃部品が破損したりします。
6. レバーを作業台などに引っ掛けますと傷みますので 、 必ずハン
ガーを使用するようにお願いします。
7. 無負荷での空回転は必要以外 （■エアーの管理第6項以外） は
絶対に行わない様にご注意ください。
■ アフターサービス事項
1. 機械の性能 ・品質または取り扱いなどについてのお問い合わ
せの事項がありましたら、販売店 （または当社） へご連絡くだ
さい。
2. 修理に必要な部品は分解図に記載された部品名をお確かめの
上でご要求願います。
3. 修理などは次の図の通りの経路でご送付ください。 直接当社
へ送付されますとかえっ て遅れますのでお避けください。
ユーザー
エアードライバーの
取扱いについて
P L X D
様
力 普通ネジ径 4 . 0 〜 5 . 0 mm
1 1 , 0 0 0 r.p.m.
長 1 9 8 mm
量 6 7 0 g
0 . 3 3 m
6 . 3 5 mm
0 . 6 MPa
両頭ビッ ト （A14♁2×65G） 1本
ベツセルコンセント （BPN ‐ 2F） 1 個
属 品
回転部用作動油 （VG-10 ・ 白） 1本
衝撃部用作動油 （VG-32 ・ 緑） 1本
→ →
販 売 店
3
/min
当 社
