s.r.l.
POMPE AD ARIA
AIR PUMPS
UPMD RC
LIBRETTO DI USO E MANUTENZIONE
USE AND MAINTENANCE MANUAL
Leggete attentamente questo manuale prima dell'installazione e uso della pompa.
Read carefully this manual before installing and using the pump.
© 2017 BELL - 193558035 ver.0 - UPD 130917

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the UPMD RC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Bell UPMD RC

Summary of Contents for Bell UPMD RC

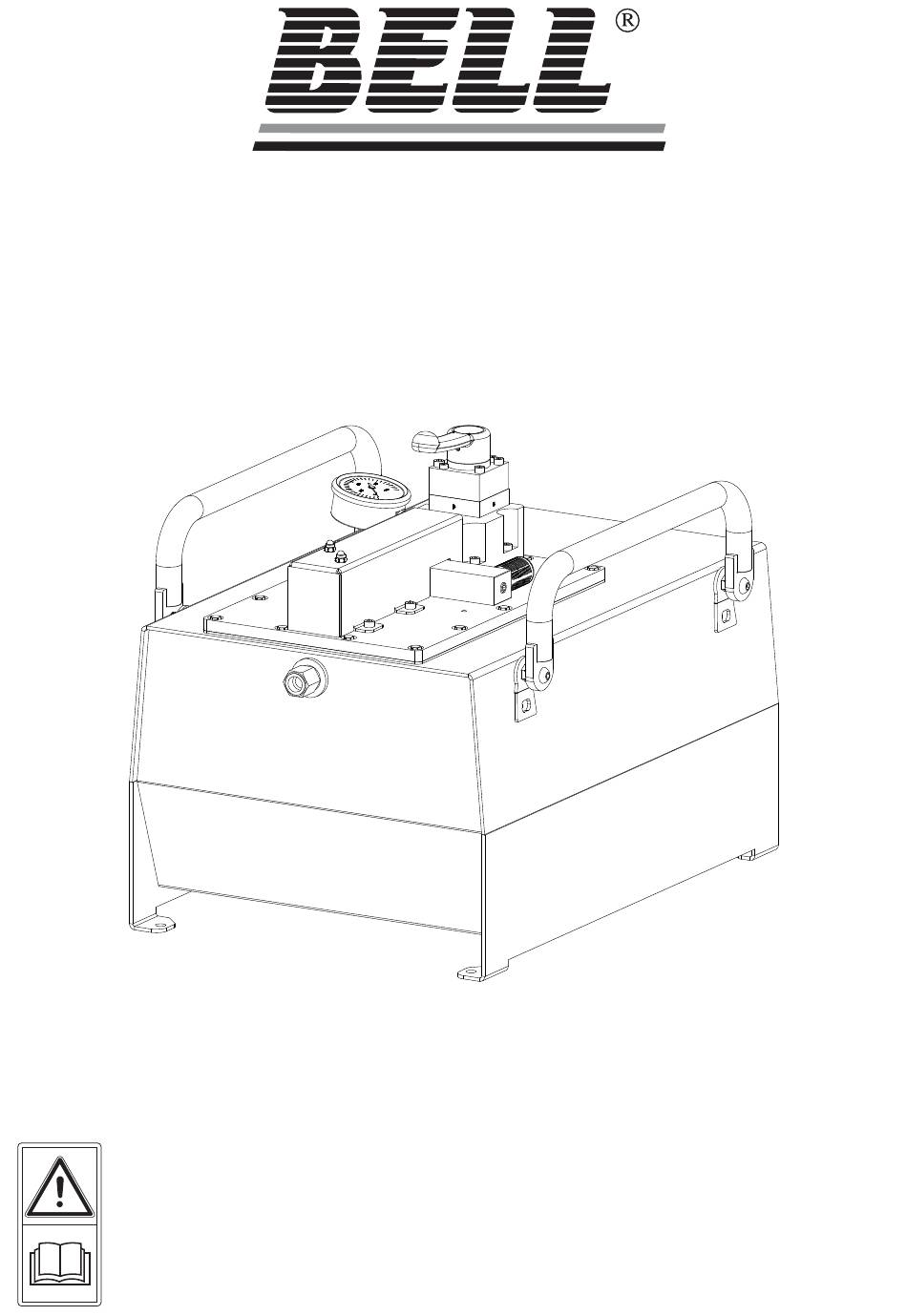

  • Page 1 UPMD RC LIBRETTO DI USO E MANUTENZIONE USE AND MAINTENANCE MANUAL Leggete attentamente questo manuale prima dell'installazione e uso della pompa. Read carefully this manual before installing and using the pump. © 2017 BELL - 193558035 ver.0 - UPD 130917...
  • Page 2 Fig.1 Fig.2 193558035 ver.0 - UPD 130917...
  • Page 3 Fig.3 Fig.4/a Fig.4/b Fig.4/c Fig.5 193558035 ver.0 - UPD 130917...

  • Page 4: Table Of Contents

    INDICE AVVERTENZE GENERALI ......................................5 TRASPORTO, STOCCAGGIO E DISIMBALLO ................................. 5 DESCRIZIONE ..........................................5 SICUREZZA ..........................................6 CARATTERISTICHE TECNICHE ....................................7 INSTALLAZIONE E MESSA IN FUNZIONE ................................7 Riempimento del serbatoio dell'olio (se la pompa viene fornita vuota) ......................7 Messa in funzione della pompa ..................................

  • Page 5: Avvertenze Generali

    ISTRUZIONI ORIGINALI AVVERTENZE GENERALI Prima dell'installazione e dell'uso di questa pompa leggete attentamente quanto riportato nel presente manuale poichè contiene importanti avvertenze per la vostra sicurezza. Seguire attentamente le istruzioni di installazione contenute in questo manuale. NOTA: La maggior parte dei problemi con nuove attrezzature è causata da operazioni o installazioni improprie. Questo manuale dovrà...

  • Page 6: Sicurezza

    3 - SICUREZZA Seguite attentamente tutte le regole descritte in questo capitolo poichè sono molto importanti per la sicurezza vostra e delle altre persone. Oltre alle indicazioni qui riportate fate riferimento ad ogni altra nel manuale. NON TENTATE DI MANOMETTERE LE PROTEZIONI INSTALLATE E NON MODIFICATE NESSUNA PARTE DELLA POMPA POICHÈ SI POSSONO CREARE SITUAZIONI DI PERICOLO VERSO LE QUALI L'OPERATORE O IL MANUTENTORE NON SONO PREPARATI.

  • Page 7: Caratteristiche Tecniche

    4 - CARATTERISTICHE TECNICHE Modello UPMD-RC 725 Pressione ingresso aria (bar•) 2,8 ÷ 10 Pressione massima di utilizzo (bar•) Portata max. nominale (l/min)• Taratura valvola di massima (bar•) Attacco aria (standard*) G 3/8" Attacco olio (standard*) 3/8 -18 NPTF Peso max. (kg) ~ 50 Contenuto olio / quantità...

  • Page 8: Messa In Funzione Della Pompa

    5.2 - Messa in funzione della pompa SI CONSIGLIA L’INSTALLAZIONE DI UN DISPOSITIVO DI INTERCETTAZIONE DELL’ALIMENTAZIONE DELL’ARIA COM- PRESSA, PER POTER SCOLLEGARE RAPIDAMENTE LA POMPA IN CASO DI NECESSITÀ O PER FARE MANUTENZIONE PRIMA DI EFFETTUARE TUTTI I COLLEGAMENTI, VERIFICARE LO STATO DEI RACCORDI E DELLE GUARNIZIONI, LA PULIZIA E L'INTEGRITÀ...

  • Page 9: Manutenzione

    7 - MANUTENZIONE Tutte le operazioni di manutenzione ordinaria descritte di seguito devono essere eseguite da personale preparato, che conosca bene la pompa ed il suo funzionamento e che abbia letto per intero il presente manuale. La manutenzione deve essere eseguita ponendo la massima attenzione al fi ne di evitare incidenti.

  • Page 10: Inconvenienti E Rimedi

    7.5 - Inconvenienti e rimedi Nel paragrafo seguente sono indicate alcune anomalie riscontrabili durante il funzionamento della pompa e il loro rimedio. Se, applicando quanto descritto, non si dovesse risolvere la situazione critica, consultate il costruttore. INCONVENIENTE POSSIBILE CAUSA RIMEDIO La pompa non si avvia La linea dell'aria compressa è...

  • Page 11: Schema Di Funzionamento

    SCHEMA DI FUNZIONAMENTO P = Ingresso aria C = Comando attuatore a e b = Comandi distributore S = Serbatoio olio = motore GARANZIA La pompa mod.UPMD-RC è coperta da garanzia di difetti di materiale e fabbricazione per un periodo di 12 (dodici) mesi dalla data di consegna. LIMITAZIONI: 1) Il concessionario deve essere autorizzato dal costruttore prima di intervenire sulla macchina per riparazioni in garanzia.

  • Page 12: General Precautions

    TRANSLATION OF ORIGINAL INSTRUCTIONS GENERAL PRECAUTIONS This manual contains important safety information: read carefully before installing and using the pump. Carefully follow the installation instructions contained in this manual. NOTE: Most of problems with new equipment results from inappropriate operations or installations. This manual must always accompany both the pump and the machine on which the pump is installed, even when pump and machine or the pump alone is sold, loaned or otherwise transferred to other premises.

  • Page 13: Safety

    3 - SAFETY Observe all the following safety rules. They are of the maximum importance for your own safety and the safety of others. In addition to the indications in this chapter, observe also the prescriptions in all other sections of the manual. DO NOT TAMPER WITH THE PROTECTIONS AND SAFETY DEVICES AND DO NOT MODIFY THE PUMP IN ANY WAY TO AVOID CREATING POTENTIALLY HAZARDOUS SITUATIONS FOR WHICH THE OPERATOR OR SERVICE TECHNICIAN IS UNPREPARED.

  • Page 14: Technical Specifications

    4 - TECHNICAL SPECIFICATIONS Model UPMD-RC 725 Air inlet pressure (bar•) 2,8 ÷ 10 Maximum working pressure (bar•) Maximum rated fl ow (l/min•) Relief valve setting (bar•) Air connection (standard*) G 3/8" Oil connection (standard*) 3/8 -18 NPTF Max. weight (kg) ~ 50 Reservoir capacity / usable capacity (l) ~ 29 / 25...

  • Page 15: Start-Up

    5.2 - Start-up THE INSTALLATION OF A DEVICE THAT INTERCEPTS THE PNEUMATIC AIR SUPPLY IS RECOMMENDED TO RAPIDLY DISCONNECT THE PUMP FROM PNEUMATIC CIRCUIT IN CASE OF NEED OR MAINTENANCE. BEFORE CARRYING OUT ANY CONNECTIONS, VERIFY THE CONDITION OF FITTINGS AND SEALS AND ENSURE THREADS AND PIPES ARE CLEAN AND INTACT.

  • Page 16: Maintenance

    7 - MAINTENANCE The routine maintenance work described below must be performed exclusively by a skilled technician who has a thorough knowledge of the pump and its operation and who has read this manual completely. Maintenance must be carried out with maximum caution to prevent possible accidents. This chapter describes the only maintenance procedures permitted.

  • Page 17: Troubleshooting

    7.5 - Troubleshooting The following chart describes the main problems that could occur during operation of the pump, together with an indication of the appropriate corrective action. If the prescribed action fails to solve the problem, contact the manufacturer. PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION Pump cannot be started...

  • Page 18: Operation Diagram

    OPERATION DIAGRAM P = Air inlet C = Actuator control a e b = Directional valve controls S = Oil reservoir = Motor WARRANTY The pump UPMD-RC is guaranteed against material and manufacturing defects for a period of 12 (twelve) months from the date of delivery. LIMITATIONS: 1) The dealer must get authorization from the manufacturer before carrying out any repair work on equipment still under warranty.
  • Page 20 De Pisis, 5 - 42124 Reggio Emilia - Italy Tel.+39 0522 505911 - Fax +39 0522 514204 Email: bell@bell.it...
