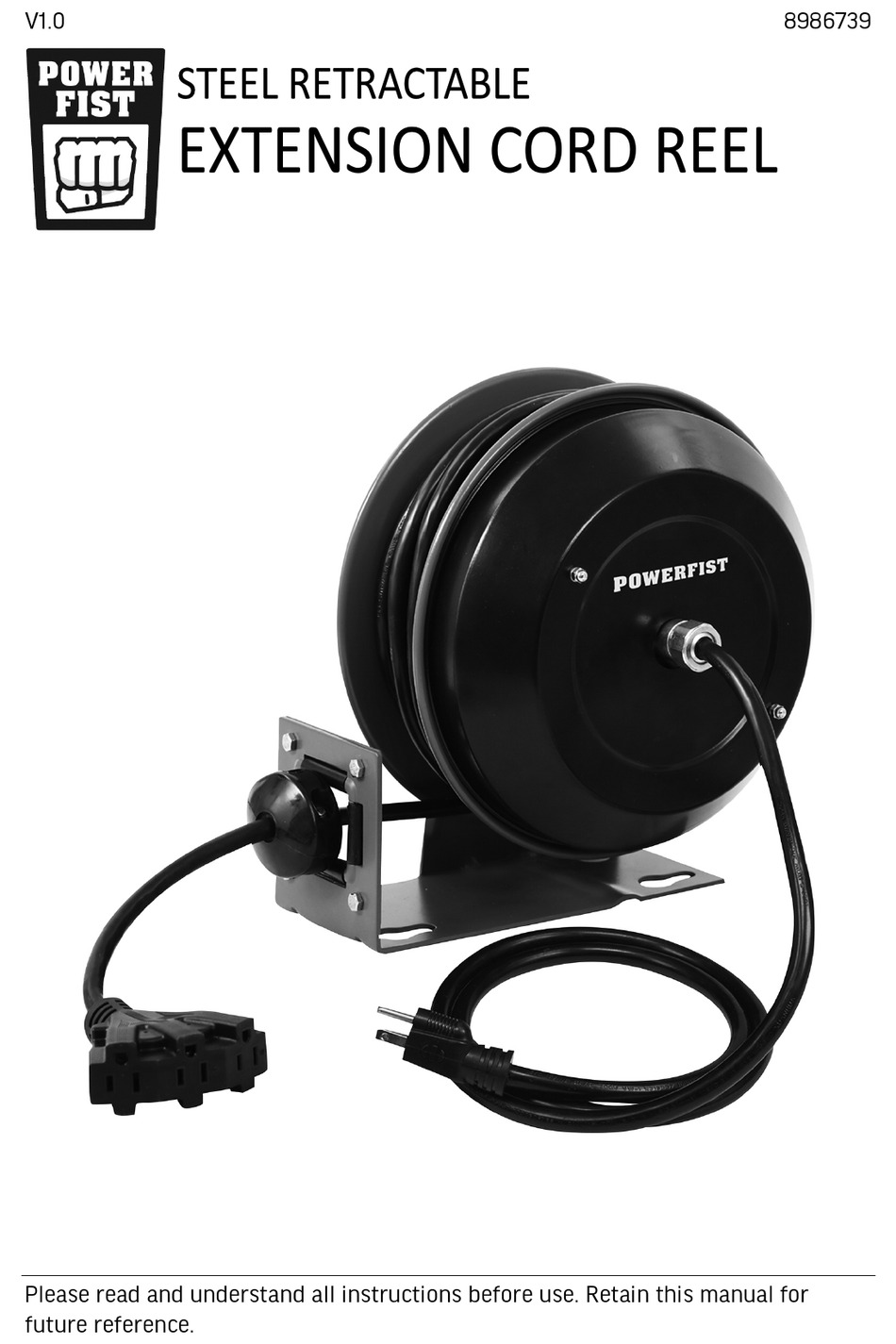

- Page 1 V1.0 8986739 Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 This page is intentionally left blank.
-
Page 3: Specifications
V1.0 STEEL RETRACTABLE EXTENSION CORD REEL 8986739 SPECIFICATIONS Cord Length 30 ft Gauge/Conductor 12/3 Voltage Rating 125V AC Current Rating Wattage 1,875W Number of Outlets Plug Type 3-Prong NEMA Rating 5-15R/P Mounting Wall, ceiling or floor Housing Material Steel Colour/Finish... -
Page 4: Work Area
8986739 STEEL RETRACTABLE EXTENSION CORD REEL V1.0 This notice indicates a specific hazard or unsafe practice that could result in a WARNING! serious injury if the proper precautions are not taken. This notice indicates a potentially hazardous situation that may result in minor CAUTION! or moderate injury if proper practices are not taken. -
Page 5: Specific Safety
V1.0 STEEL RETRACTABLE EXTENSION CORD REEL 8986739 SPECIFIC SAFETY WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury. -
Page 6: Electrical Safety
8986739 STEEL RETRACTABLE EXTENSION CORD REEL V1.0 Unplug the cord reel and disconnect any tools if the reel ceases to wind or unwind. The power cord may be caught and damaged in the mechanism, creating an electric shock hazard. Do not allow people, mobile equipment or vehicles to pass over unprotected power cords. -
Page 7: Assembly And Installation
V1.0 STEEL RETRACTABLE EXTENSION CORD REEL 8986739 electrician if you are in doubt as to whether the outlet is properly grounded. If the tool should electronically malfunction or break down, grounding provides a low resistance path to carry electricity away from the user. - Page 8 8986739 STEEL RETRACTABLE EXTENSION CORD REEL V1.0 Select an indoor wall or ceiling location within four feet of a grounded electrical outlet. The mounting location must have solid construction. Drywall will not hold the reel in place. Install the reel no higher than 15 feet above the floor.
-
Page 9: Care And Maintenance
V1.0 STEEL RETRACTABLE EXTENSION CORD REEL 8986739 Plug the tools into the extension cord end. Ensure that all tools that will operate at once will draw less than the maximum amperage (see Specifications). • Do not switch ON more than one tool a time. A tool may draw more amps than its rating when powering up. -
Page 10: Troubleshooting
8986739 STEEL RETRACTABLE EXTENSION CORD REEL V1.0 Contact your local municipality for a list of disposal facilities or by-laws for electronic devices, batteries, oil or other toxic liquids. TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. -
Page 11: Parts Breakdown
V1.0 STEEL RETRACTABLE EXTENSION CORD REEL 8986739 PARTS BREAKDOWN PARTS LIST DESCRIPTION DESCRIPTION M16 Hex Nut Plastic Piece for Ratchet Wheel M16 Spring Gasket M5 Nut M10 Nut Drum M10 Flat Gasket Cord Clip Pedestal Carriage Bolt Axle Main Spring Assembly... - Page 12 8986739 STEEL RETRACTABLE EXTENSION CORD REEL V1.0 DESCRIPTION DESCRIPTION Cover M5 Round Head Hex Nuts Fixed Screw for Cover Cord Stopper M5 Spring Gasket Mount Plate (not shown) www.princessauto.com / 1-800-665-8685 Page 12...
- Page 13 V1,0 8986739 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 14 Cette page a été laissée blanche intentionnellement.
-
Page 15: Spécifications
V1.0 ENROULEUR DE RALLONGE RÉTRACTABLE EN ACIER 8986739 SPÉCIFICATIONS Longueur de cordon 30 pi Jauge/conducteur 12/3 Tension nominale 125 V c.a. Courant nominal 15 A Puissance 1 875 W Nombre de prises Type de fiche 3 broches Cote NEMA 5-15R/P... -
Page 16: Aire De Travail
8986739 ENROULEUR DE RALLONGE RÉTRACTABLE EN ACIER V1.0 Cet avis indique un risque immédiat et particulier qui entraînera des DANGER! blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. Cet avis indique un risque particulier ou une pratique non sécuritaire qui AVERTISSEMENT! pourrait entraîner des blessures graves si on omet de prendre les... - Page 17 V1.0 ENROULEUR DE RALLONGE RÉTRACTABLE EN ACIER 8986739 PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter les blessures corporelles ou le bris de l’outil. N’utilisez pas l’outil si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou de médicaments.
- Page 18 8986739 ENROULEUR DE RALLONGE RÉTRACTABLE EN ACIER V1.0 entraîné par un ressort sous tension. Ne laissez pas le cordon s’enrouler sans limiter sa vitesse de rembobinage. Ne lâchez jamais le cordon au cours du rembobinage. Pour éviter tout dommage au cordon d’alimentation, respectez les précautions suivantes :...
- Page 19 V1.0 ENROULEUR DE RALLONGE RÉTRACTABLE EN ACIER 8986739 Protégez-vous contre les décharges électriques lorsque vous travaillez en présence d’équipement électrique. Évitez que le corps entre en contact avec des surfaces mises à la masse. Il y a un risque plus élevé de choc électrique si votre corps est mis à...
-
Page 20: Assemblage Et Installation
8986739 ENROULEUR DE RALLONGE RÉTRACTABLE EN ACIER V1.0 Contenu : • Enrouleur de rallonge rétractable GUIDE D’IDENTIFICATION Boîtier d’enrouleur Cordon prolongateur Dispositif d’arrêt Prise électrique triple Support de montage Cordon d’entrée d’alimentation Fig. 1 ASSEMBLAGE ET INSTALLATION Quatre vis de 7/16 po ou boulons M12 et rondelles correspondantes sont nécessaires pour monter l’enrouleur. - Page 21 V1.0 ENROULEUR DE RALLONGE RÉTRACTABLE EN ACIER 8986739 Glissez le support de montage sur les vis. Finissez de serrer les vis pour fixer l’enrouleur en place. Au besoin, réglez le dispositif d’arrêt du cordon à une position adéquate. Desserrez la vis qui maintient les deux moitiés du dispositif d’arrêt suffisamment pour faire glisser le dispositif d’arrêt.
-
Page 22: Soin Et Entretien
8986739 ENROULEUR DE RALLONGE RÉTRACTABLE EN ACIER V1.0 Déconnectez et rangez tous les outils connectés au cordon de rallonge. Tirez sur la rallonge pour la sortir du boîtier d’enrouleur jusqu’à l’émission d’un déclic, puis laissez le cordon s’enrouler lentement jusqu’à ce que le dispositif d’arrêt atteigne le boîtier d’enrouleur. -
Page 23: Diagnostic De Panne
V1.0 ENROULEUR DE RALLONGE RÉTRACTABLE EN ACIER 8986739 DIAGNOSTIC DE PANNE Si l’outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si cela n’est pas possible, demandez à un technicien qualifié de réparer l’outil. -
Page 24: Liste Des Pièces
8986739 ENROULEUR DE RALLONGE RÉTRACTABLE EN ACIER V1.0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ DESCRIPTION QTÉ Écrou hexagonal, M16 Roue à cliquet Joint d’étanchéité de ressort, Pièce de plastique pour roue à cliquet Écrou, M10 Écrou M5 Joint d’étanchéité plat, M10... - Page 25 V1.0 ENROULEUR DE RALLONGE RÉTRACTABLE EN ACIER 8986739 DESCRIPTION QTÉ DESCRIPTION QTÉ Ensemble de bague Écrous hexagonaux à tête électronique ronde M5 Connecteur de fil Dispositif d’arrêt de cordon Couvercle Plaque de montage (non illustrée) Vis fixe pour couvercle Joint d’étanchéité de ressort Page 13 www.princessauto.com / 1-800-665-8685...
- Page 26 Cette page a été laissée blanche intentionnellement.
- Page 27 Cette page a été laissée blanche intentionnellement.
- Page 28 Cette page a été laissée blanche intentionnellement.
