Power Fist RETRACTABLE 8986721 Manual

Extension cord reel
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
V1.0
8986721
Please read and understand all instructions before use. Retain this manual for
future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RETRACTABLE 8986721 and is the answer not in the manual?

Questions and answers

Related Manuals for Power Fist RETRACTABLE 8986721

Summary of Contents for Power Fist RETRACTABLE 8986721

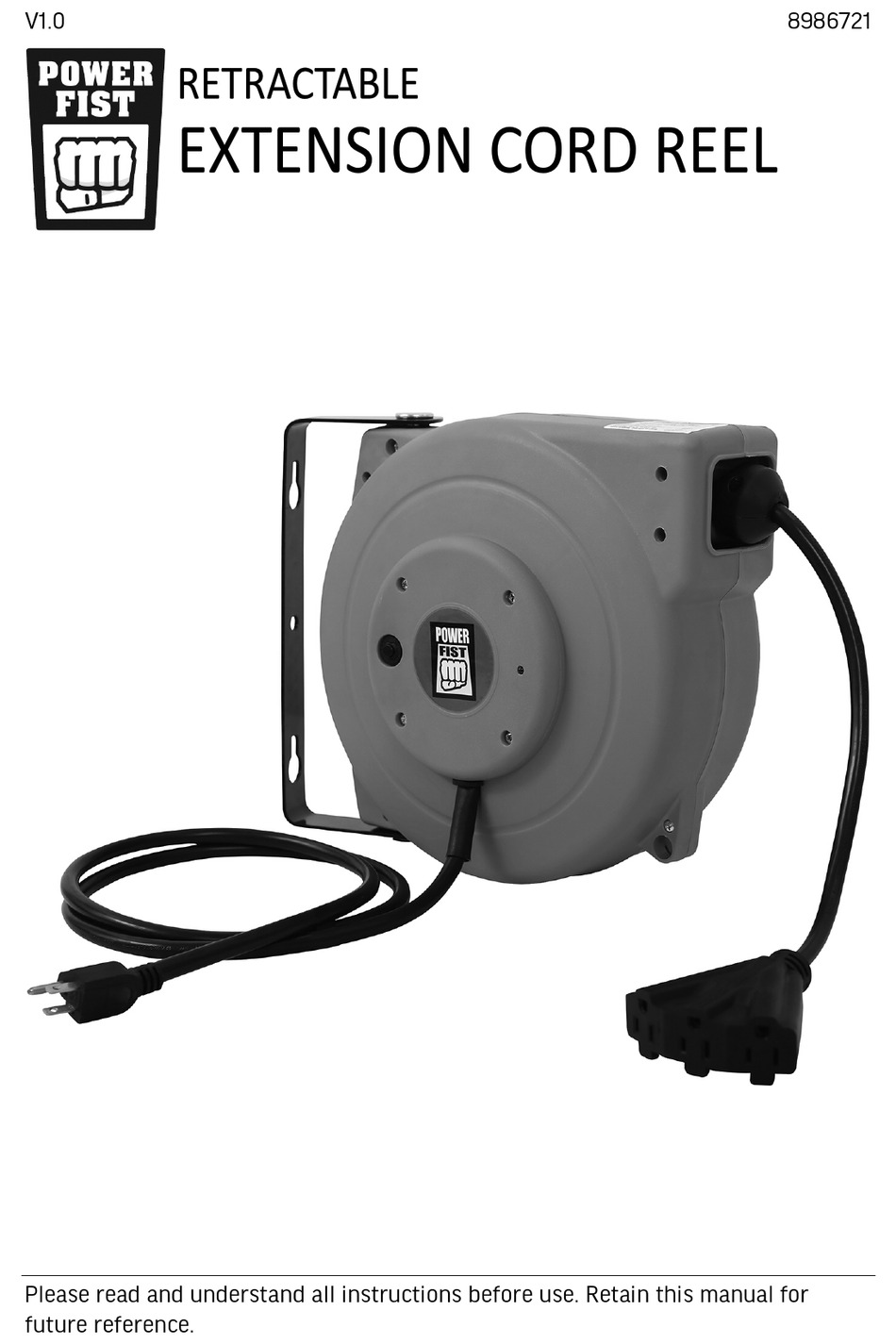

  • Page 1 V1.0 8986721 Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2 This page is intentionally left blank.

  • Page 3: Specifications

    V1.0 RETRACTABLE EXTENSION CORD REEL 8986721 SPECIFICATIONS Cord Length 40 ft Gauge/Conductor 12/3 Voltage Rating 120 AC Current Rating Wattage 1,875W Number of Outlets Plug Type 3-Prong NEMA Rating 5-15R/P Mounting Wall or Ceiling Housing Material Impact-resistant polypropylene Colour/Finish Blue Operation Auto retractable Dimensions (L x W x H)

  • Page 4: Work Area

    8986721 RETRACTABLE EXTENSION CORD REEL V1.0 This notice indicates a specific hazard or unsafe practice that could result in a WARNING! serious injury if the proper precautions are not taken. This notice indicates a potentially hazardous situation that may result in minor CAUTION! or moderate injury if proper practices are not taken.

  • Page 5: Specific Safety

    V1.0 RETRACTABLE EXTENSION CORD REEL 8986721 SPECIFIC SAFETY WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury. DANGER! DO NOT open the reel case.

  • Page 6: Electrical Safety

    8986721 RETRACTABLE EXTENSION CORD REEL V1.0 Unplug the cord reel and disconnect any tools if the reel ceases to wind or unwind. The power cord may be caught and damaged in the mechanism, creating an electric shock hazard. Do not allow people, mobile equipment or vehicles to pass over unprotected power cords.

  • Page 7: Assembly And Installation

    V1.0 RETRACTABLE EXTENSION CORD REEL 8986721 Never remove the grounding prong or modify the plug in any way, as this will render the tool unsafe. Do not use any adapter plugs. UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating.
  • Page 8 8986721 RETRACTABLE EXTENSION CORD REEL V1.0 Select an indoor wall or ceiling location within four feet of a grounded electrical outlet. The mounting location must have solid construction. Drywall will not hold the reel in place. Install the reel no higher than 15 feet above the floor. Check that the power at the outlet conforms to the rating for the reel (see Specifications).

  • Page 9: Care And Maintenance

    V1.0 RETRACTABLE EXTENSION CORD REEL 8986721 Plug the tools into the extension cord end. Ensure that all tools that will operate at once will draw less than the maximum amperage (see Specifications). • Do not switch ON more than one tool a time. A tool may draw more amps than its rating when powering up.

  • Page 10: Troubleshooting

    8986721 RETRACTABLE EXTENSION CORD REEL V1.0 Contact your local municipality for a list of disposal facilities or by-laws for electronic devices, batteries, oil or other toxic liquids. TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing.
  • Page 11 This page is intentionally left blank.
  • Page 12 This page is intentionally left blank.
  • Page 13 V1,0 8986721 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 14 Cette page a été laissée blanche intentionnellement.

  • Page 15: Spécifications

    V1.0 ENROULEUR DE RALLONGE RÉTRACTABLE 8986721 SPÉCIFICATIONS Longueur de cordon 40 pi Jauge/conducteur 12/3 Tension nominale 120 V c.a. Courant nominal 15 A Puissance 1 875 W Nombre de prises Type de fiche 3 broches Cote NEMA 5-15R/P Montage Mur ou plafond Matériau du boîtier Polypropylène résistant aux chocs Couleur/fini...

  • Page 16: Aire De Travail

    8986721 ENROULEUR DE RALLONGE RÉTRACTABLE V1.0 Cet avis indique un risque immédiat et particulier qui entraînera des DANGER! blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. Cet avis indique un risque particulier ou une pratique non sécuritaire qui AVERTISSEMENT! pourrait entraîner des blessures graves si on omet de prendre les précautions nécessaires.
  • Page 17 V1.0 ENROULEUR DE RALLONGE RÉTRACTABLE 8986721 PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter les blessures corporelles ou le bris de l’outil. N’utilisez pas l’outil si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou de médicaments.
  • Page 18 8986721 ENROULEUR DE RALLONGE RÉTRACTABLE V1.0 entraîné par un ressort sous tension. Ne laissez pas le cordon s’enrouler sans limiter sa vitesse de rembobinage. Ne lâchez jamais le cordon au cours du rembobinage. Pour éviter tout dommage au cordon d’alimentation, respectez les précautions suivantes : Ne transportez jamais l’outil par le cordon d’alimentation.
  • Page 19 V1.0 ENROULEUR DE RALLONGE RÉTRACTABLE 8986721 N’exposez pas l’enrouleur de rallonge rétractable à la pluie, à la neige, au gel ou à d’autres conditions humides ou mouillées. De l’eau qui s’infiltre dans un outil augmente le risque de décharge électrique. Ne débranchez pas le cordon d’alimentation au lieu d’utiliser l’interrupteur d’alimentation.

  • Page 20: Assemblage Et Installation

    8986721 ENROULEUR DE RALLONGE RÉTRACTABLE V1.0 GUIDE D’IDENTIFICATION Support de montage Bouton de réinitialisation de surcharge Boîtier d’enrouleur Dispositif d’arrêt Cordon d’entrée d’alimentation Cordon prolongateur Fig. 1 Prise électrique triple ASSEMBLAGE ET INSTALLATION Quatre vis de 7/16 po ou boulons M12 et rondelles correspondantes sont nécessaires pour monter l’enrouleur.
  • Page 21 V1.0 ENROULEUR DE RALLONGE RÉTRACTABLE 8986721 Desserrez la vis qui maintient les deux moitiés du dispositif d’arrêt suffisamment pour faire glisser le dispositif d’arrêt. Tirez sur la rallonge jusqu’à ce qu’elle dépasse suffisamment. Faites glisser le dispositif d’arrêt à l’emplacement souhaité, puis serrez la vis pour le fixer en place. Tirez sur la rallonge et laissez-la se rétracter jusqu’au dispositif d’arrêt.

  • Page 22: Soin Et Entretien

    8986721 ENROULEUR DE RALLONGE RÉTRACTABLE V1.0 Tirez sur la rallonge pour la sortir du boîtier d’enrouleur jusqu’à l’émission d’un déclic, puis laissez le cordon s’enrouler lentement jusqu’à ce que le dispositif d’arrêt atteigne le boîtier d’enrouleur. Répétez cette étape si le cordon se verrouille à...

  • Page 23: Diagnostic De Panne

    V1.0 ENROULEUR DE RALLONGE RÉTRACTABLE 8986721 DIAGNOSTIC DE PANNE Si l’outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si cela n’est pas possible, demandez à un technicien qualifié de réparer l’outil. Problème(s) Cause(s) possible(s) Solution(s) proposée(s)
  • Page 24 Cette page a été laissée blanche intentionnellement.
