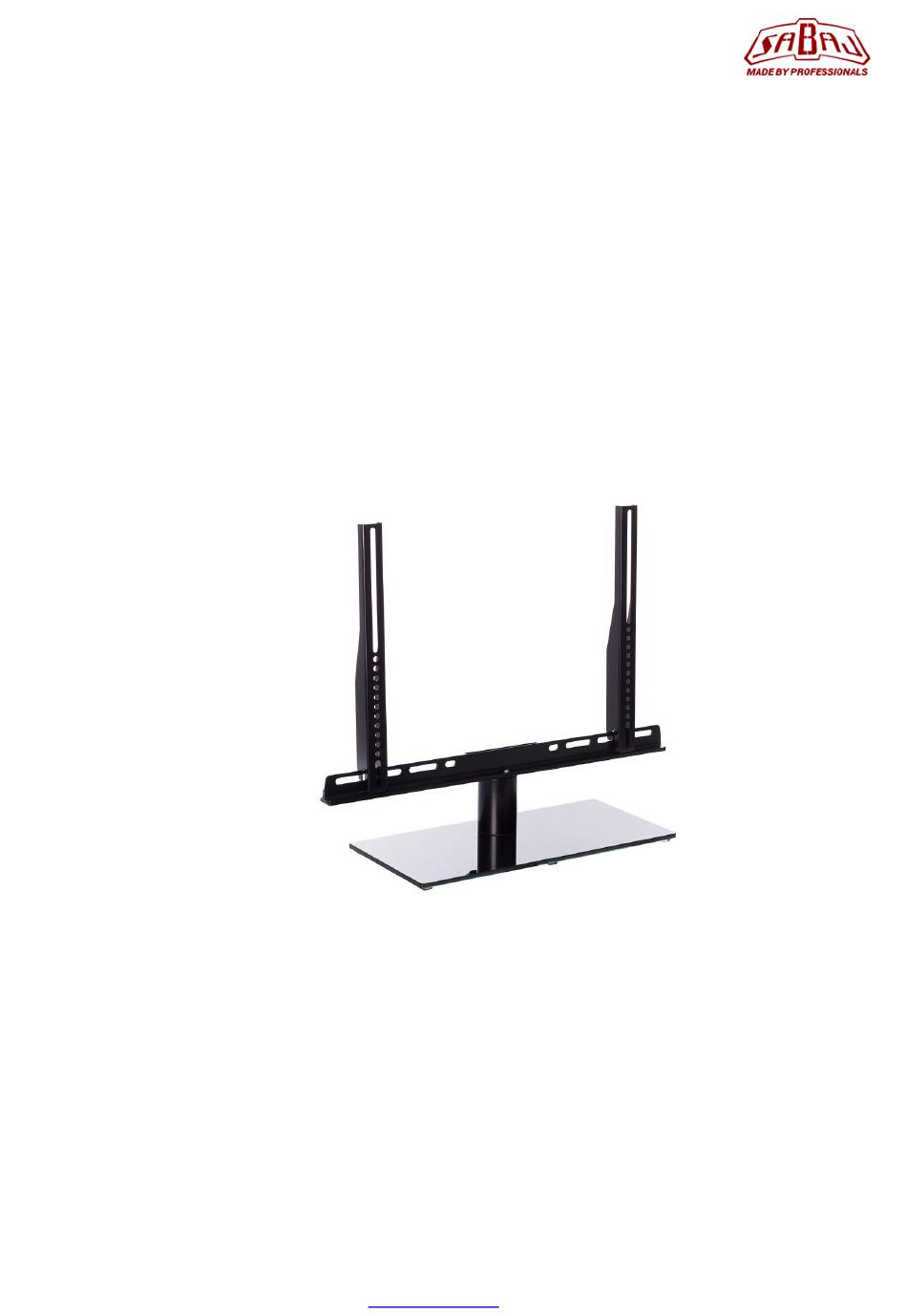

- Page 1 TV -STAND M/L/XL Instrukcja Montażu www.rtv.sabaj.pl / sales@sabaj.pl...
- Page 2 1 szt. 1 szt. Mechanizm obrotu 2 szt. Zawiesie poziome Przepust kablowy 1 szt. Belka pionowa 2 szt. Śruby/podkładki/nakrętki 1 kpl Dystans (15mm) 4 szt. Dystans (10mm) 4 szt. Klucze imbusowe “3 ; 4 ; 5” 1 kpl www.rtv.sabaj.pl / sales@sabaj.pl...
- Page 3 Adapter 1 szt. Śruba 1 kpl. Przedłużka 2 szt. Nakrętka 1 kpl. *Dotyczy rozmiarów “L” oraz „XL” www.rtv.sabaj.pl / sales@sabaj.pl...
- Page 4 1.Przykręcić mechanizm obrotu do podstawy trzema śrubami ISO 10642 M6x25 2.Przykręcić poziome zawiesie do mechanizmu obrotu śrubami ISO 7380 M6x16 oraz zamontuj przepust kablowy. www.rtv.sabaj.pl / sales@sabaj.pl...
- Page 5 „Adapter” oraz śruby „ISO 4762 M6x75”. Montaż należy przeprowadzić zgodnie z poniższym schematem. 4*. Dla rozmiarów „L” oraz „XL” istnieje możliwość wydłużenia belek pionowych wykorzystując przedłużki do- łączone w zestawie oraz nakrętki ”ISO 4161 M6”. Montaż przeprowadzić według poniższego schematu. www.rtv.sabaj.pl / sales@sabaj.pl...
- Page 6 TV-Standa (M4x25; M5x35; M6x35; M8x25)przymocuj belki pionowe do jego tylnej obudowy. Opcjonalnie można użyć dostarczonych dystansów, jeśli montaż telewizora na belkach tego wymaga. 6.Telewizor wraz z belkami pionowymi przymocować do poziomego zawiesia śrubami M8x10mm. --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- *Dotyczy rozmiarów “L” oraz „XL www.rtv.sabaj.pl / sales@sabaj.pl...
- Page 7 TV -STAND M/L/XL Instruction Manual www.rtv.sabaj.pl / sales@sabaj.pl...
- Page 8 1 pc. 1 pc. Rotation mechanism 2 pc. Vertical Bracket Cable gland 1 pc. Horizontal bracket 2 pc. Bolts/fittings/washers 1 set Spacer (15mm) 4 pc. Spacer (10mm) 4 pc.. Allen Keys “3 ; 4 ; 5” 1 set www.rtv.sabaj.pl / sales@sabaj.pl...
- Page 9 Adapter 1 pc. Adapter screw 1 pc. Extension bracket 2 pc. 1 set. *only for “L” and „XL” www.rtv.sabaj.pl / sales@sabaj.pl...
- Page 10 1. Mount the rotation mechanism to the base with 3x M6x25 bolts . 2.Mount the vertical bracket to the rotation mechamism with M6x16 bolts , than insert the cable gland. www.rtv.sabaj.pl / sales@sabaj.pl...
- Page 11 3*. For L/XL sizes you can raise the mounts height by using the attacked adapter. The adapter should be mo- unted with M6x75 bolts. 4*. For L/XL sizes Extension brackets can be used. Mount tchem with M6 nuts as shown below. www.rtv.sabaj.pl / sales@sabaj.pl...
- Page 12 5. Using screws delivered by your TV manufacturer , or using the set provided with the stand mount the tv to horizontal brackets. If necessary , use the provided spacers. 6.Mount the assemblied TV to the vertical bracket as shown below --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- *only for “L” and „XL www.rtv.sabaj.pl / sales@sabaj.pl...
