HomeMatic HmIP-FAL230-C10 Installation Instructions And Operating Manual

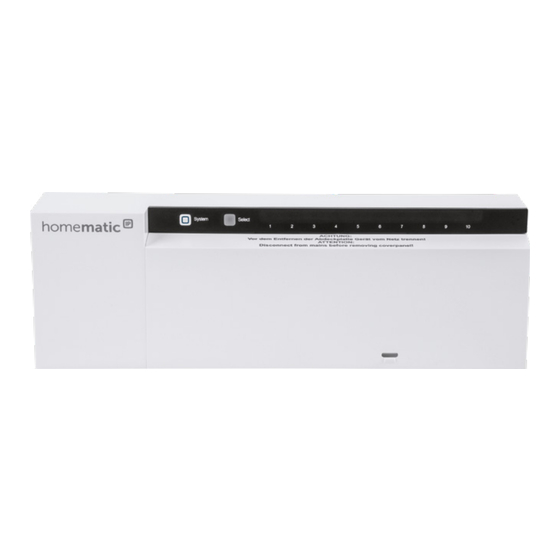

Floor heating controller – 10 channels, 230 v
Hide thumbs Also See for HmIP-FAL230-C10:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Installations- und
Bedienungsanleitung
Installation instruction and
operating manual
Fußbodenheizungscontroller –
10 Kanäle, 230 V
Floor Heating Controller –
10 channels, 230 V
HmIP-FAL230-C10
S. 2
p. 44

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HmIP-FAL230-C10 and is the answer not in the manual?

Questions and answers

Related Manuals for HomeMatic HmIP-FAL230-C10

Summary of Contents for HomeMatic HmIP-FAL230-C10

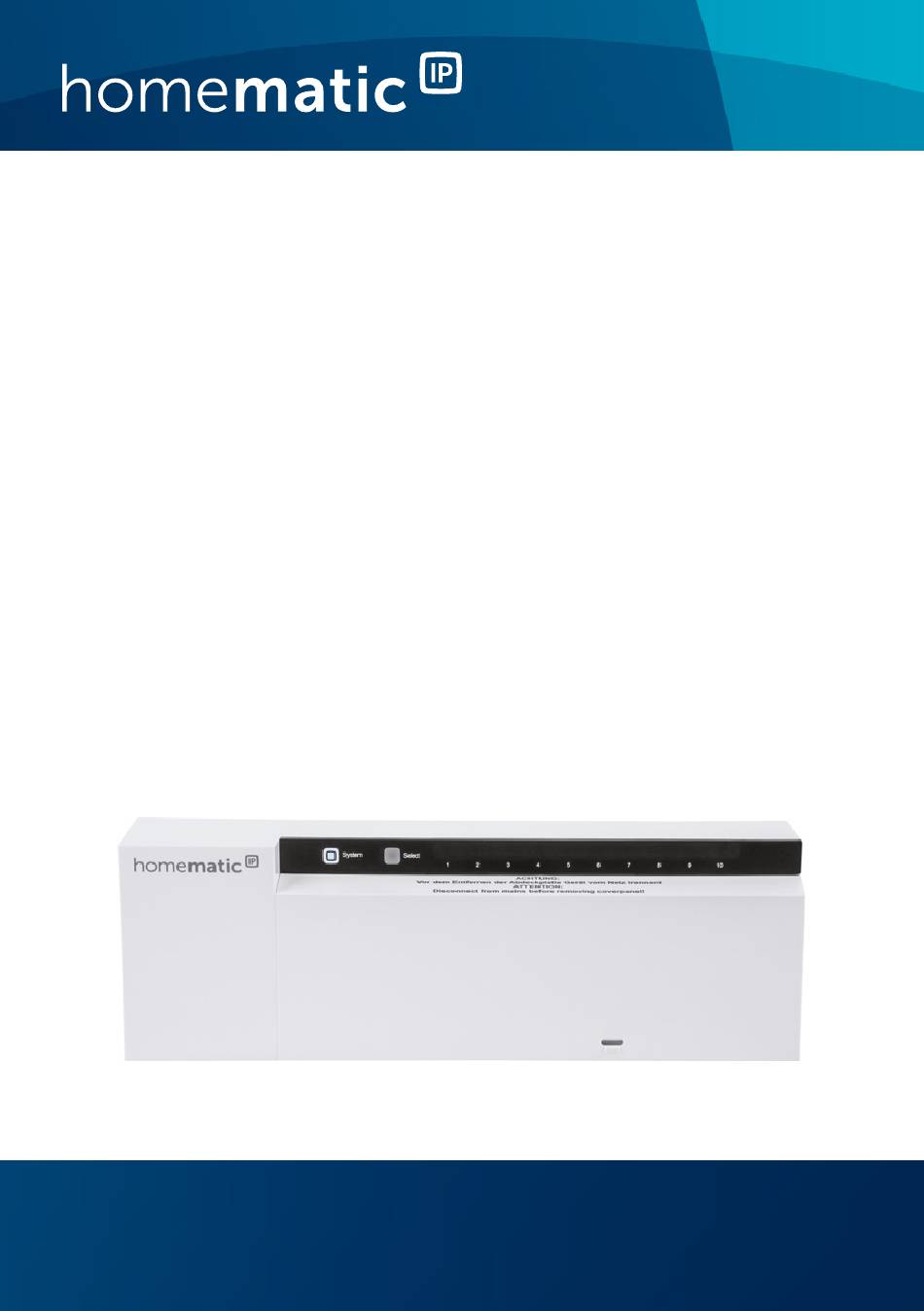

  • Page 1 Installations- und Bedienungsanleitung Installation instruction and operating manual Fußbodenheizungscontroller – S. 2 10 Kanäle, 230 V Floor Heating Controller – p. 44 10 channels, 230 V HmIP-FAL230-C10...
  • Page 2 Lieferumfang Anzahl Bezeichnung Homematic IP Fußbodenheizungscontroller – 10 Kanäle, 230 V Schrauben 4,0 x 40 mm Dübel 6 mm Bedienungsanleitung Dokumentation © 2016 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in...
  • Page 6 Selecttaste drücken press select button Systemtaste drücken press system button...

  • Page 7: Table Of Contents

    Anlernen ................20 6.4.1 Anlernen an den Homematic IP Wandthermostaten..............21 6.4.2 Anlernen an die Homematic IP Multi IO Box ... 22 6.4.3 Einen weiteren Fußbodenheizungscontroller hinzufügen .............. 23 6.4.4 Anlernen an den Homematic IP Access Point . 24 Konfiguration über den Homematic IP Wandthermostaten ......25...
  • Page 8 10.2 Duty Cycle ................36 10.3 Fehlercodes und Blinkfolgen ..........37 10.3.1 Blinkfolgen der System-LED .........37 10.3.2 Blinkfolgen der Kanal-LED ........39 Wiederherstellung der Werkseinstellungen ..... 40 12 Wartung und Reinigung ..........40 13 Allgemeine Hinweise zum Funkbetrieb .....41 14 Technische Daten ............42...

  • Page 9: Hinweise Zur Anleitung

    Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home- matic IP Gerät in Betrieb nehmen. Bewahren Sie die An- leitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen.
  • Page 10 Gefahrenhinweise Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Ein- fluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus. Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpa- ckungsmaterial nicht achtlos...
  • Page 11 Gefahrenhinweise Arbeiten am 230-V-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Zur Vermeidung eines elektrischen Schlages am Gerät, schalten Sie bitte die Netz- spannung frei (Sicherungsautomat abschalten). Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen.

  • Page 12: Funktion Und Geräteübersicht

    Mit dem Homematic IP Fußbodenheizungscontroller können Sie Ihre Fußbodenheizung Raum für Raum kom- fortabel und bedarfsgerecht per Smartphone App oder mit dem Homematic IP Wandthermostaten steuern und so die Raumtemperatur auf Ihre individuellen Bedürfnisse anpassen. Der Fußbodenheizungscontroller kann zur Steuerung ei-...
  • Page 13 Sie können das Gerät flexibel mit den mitgelieferten Schrauben oder einfach auf einer Hutschiene montie- ren. Dank der sicheren Funkkommunikation zwischen den Homematic IP Geräten beschränkt sich der Verdrah- tungsaufwand auf ein Minimum. Geräteübersicht (s. Abbildung 1): Systemtaste (Anlerntaste und LED) Selecttaste (Kanaltaste und LED) Öffnungsschlitz...

  • Page 14: Allgemeine Systeminformationen

    Allgemeine Systeminformationen Allgemeine Systeminformationen Dieses Gerät ist Teil des Homematic IP Smart-Home-Sys- tems und kommuniziert über das Homematic  IP Funk- protokoll. Alle Geräte des Systems können komfortabel und individuell per Smartphone über die Homematic  IP App konfiguriert werden. Alternativ haben Sie die Mög- lichkeit, Homematic ...

  • Page 15: Hutschienenmontage

    Inbetriebnahme Stellen Sie sicher, dass an der gewünschten Posi- tion in der Wand keine Leitungen verlaufen! • Zeichnen Sie zwei der Bohrlöcher im Anstand von 13,6 cm mit einem Stift an der Wand an (s. Abbildung 3). • Bohren Sie die vorgezeichneten Löcher mit ei- nem geeigneten Bohrer.
  • Page 16 Inbetriebnahme Hinweis! Installation nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!* Durch eine unsachgemäße Installation gefährden Sie • Ihr eigenes Leben; • das Leben der Nutzer der elektrischen Anlage. Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch einen Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sach- schäden.
  • Page 17 Inbetriebnahme cherstellung der Abschaltbedingungen; • IP-Schutzarten; • Einbau des Elektroinstallationsmaterials; • Art des Versorgungsnetzes (TN-System, IT-Sys- tem, TT-System) und die daraus folgenden An- schlussbedingungen (klassische Nullung, Schut- zerdung, erforderliche Zusatzmaßnahmen etc.). Für den Einbau des Fußbodenheizungscontrollers in einen Stromkreisverteiler, muss das Gerät ent- sprechend VDE 0603, DIN 43871 (Niederspan- nungsunterverteilung (NSUV)), DIN 18015-x ein- gebaut werden.

  • Page 18: Installation

    Inbetriebnahme Kabeldurchführung Kabelquerschnitt [mm 1 (J) (s. Abbildung 2) > 5,2 2 (K) (s. Abbildung 2) > 8,2 3 (L) (s. Abbildung 2) > 3,2 Zugelassene Leitungsquerschnitte zum Anschluss an die Anschlussklemmen des Fußbodenheizungscontrollers sind: Starre Leitung [mm Flexible Leitung mit und ohne Aderendhülse [mm 0,75 –...

  • Page 19: Verhalten Nach Einschalten Der Netzspannung

    Inbetriebnahme Loslassen der Klemme verschließt sie sich wieder und das Kabel ist fixiert (s. Abbildung 6). • Schließen Sie den Außenleiter an die Anschluss- klemme für L (G) an. • Schließen Sie die Anschlusskabel Ihrer Ventilantrie- be der Heizkreise an die Anschlussklemmen (H-I) oder eine Umwälzpumpe an die Anschlussklem- men (H) an.

  • Page 20: Anlernen

    Sie können den Fußbodenheizungscontroller entweder di- rekt an Homematic IP Geräte (wie bspw. an den Wandther- mostaten oder an die Multi IO Box) oder an den Home- matic IP Access Point anlernen. Beim direkten Anlernen erfolgt die Konfiguration am Wandthermostaten und beim Anlernen an den Access Point über die Homematic IP App.

  • Page 21: Anlernen An Den Homematic Ip

    Inbetriebnahme 6.4.1 Anlernen an den Homematic IP Wandthermo- staten Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den Geräten ein. Sie können den Anlernvorgang durch erneute kurze Betätigung der Systemtaste (A) abbrechen. Dies wird durch ein rotes Aufleuchten der LED (A) bestätigt.

  • Page 22: Anlernen An Die Homematic Ip Multi Io Box

    War der Anlernvorgang nicht erfolgreich, leuchtet die LED (A) rot auf. Versuchen Sie es erneut. 6.4.2 Anlernen an die Homematic IP Multi IO Box Wenn Sie den Fußbodenheizungscontroller an eine Homematic  IP Multi IO Box anlernen möchten, müssen die beiden zu verknüpfenden Geräte in den Anlernmodus gebracht werden.

  • Page 23: Einen Weiteren Fußbodenheizungscontroller Hinzufügen

    Versuchen Sie es erneut. • Lernen Sie den neuen Fußbodenheizungscont- roller ggf. an weitere Homematic IP Geräte, wie z. B. an einen Wandthermostaten oder eine Multi IO Box, an, indem Sie zunächst den Fußboden- heizungscontroller und dann das anzulernende Gerät in den Anlernmodus versetzen.

  • Page 24: Anlernen An Den Homematic Ip Access Point

    6.4.4 Anlernen an den Homematic IP Access Point Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu kön- nen. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.

  • Page 25: Konfiguration Über Den Homematic Ip Wandthermostaten

    Konfiguration über den Homematic IP Wandthermostaten Die Konfiguration des Homematic IP Fußboden- heizungscontrollers ist mit dem Homematic IP Wandthermostaten (HmIP-WTH-2), über den Homematic IP Access Point in Verbindung mit der Smartphone App oder über die WebUI der Homematic Zentrale CCU2 möglich.
  • Page 26 Konfiguration über den Homematic IP Wandthermostaten Um den Fußbodenheizungscontroller über den Wand- thermostaten zu konfigurieren, gehen Sie wie folgt vor: • Drücken Sie lange auf das Stellrad des Wandther- mostaten, um das Konfigurationsmenü zu öffnen. • Wählen Sie durch Drehen des Stellrads das Sym- bol „...
  • Page 27 Konfiguration über den Homematic IP Wandthermostaten Geräteparameter UnP1: Parame- Index Wert Bedeutung Frost- P024 Frostschutz inaktiv schutz- 2,0 °C tempe- 2,5 °C ratur 8,0 °C (default) 9,5 °C 10,0 °C...
  • Page 28 Konfiguration über den Homematic IP Wandthermostaten Pumpensteuerung aktiv *4 Pumpen- P025 steuerung Lastausgleich aktiv/in- Pumpensteuerung aktiv *4 aktiv, Lastausgleich Lastaus- gleich *1 / Pumpensteuerung aktiv *4 Last- Lastsammlung samm- lung *2 Pumpensteuerung aktiv *4 Lastsammlung Antriebs- typ (NO/ Pumpensteuerung inaktiv...
  • Page 29 Konfiguration über den Homematic IP Wandthermostaten Notbe- P026 trieb im Heizmo- … 25 % (default) … 99 % 100 % Notbe- P032 0 % (default) trieb im Kühlmo- … … 99 % 100 % *1: Heizzonen werden (wenn möglich) gestaffelt ge- steuert.
  • Page 30 Konfiguration über den Homematic IP Wandthermostaten Geräteparameter UnP2: Parameter Index Wert Bedeutung Ventilschutz- P007 0 Minuten Funktions- 1 Minute Dauer 5 Minuten (default) 10 Minuten Ventilschutz- P051 0 Tage Funktions- 1 Tag Intervallzeit 14 Tage (default) 27 Tage 28 Tage...
  • Page 31 Konfiguration über den Homematic IP Wandthermostaten Dauer/ P007 0 Minuten Länge der 1 Minute (default) Pumpen- schutz- 9 Minuten funktion 10 Minuten (nur für Kanal 1 verfügbar) Ausschalt- P008 0 Minuten verzöge- 1 Minute 2 Minuten (default) rung der Pumpe (nur für...
  • Page 32 Konfiguration über den Homematic IP Wandthermostaten Luftfeuch- P050 40 %; Luftfeuchtigkeits- tigkeits- grenze inaktiv grenze … … 80 %; Luftfeuchtigkeits- grenze inaktiv 40 %; Luftfeuchtigkeits- grenze aktiv … … 60 %; Luftfeuchtigkeits- grenze aktiv (default) … … 80 %; Luftfeuchtigkeits-...
  • Page 33 Konfiguration über den Homematic IP Wandthermostaten Heizen im P053 Heizen im Heizmodus Heizmo- inaktiv dus aktiv/ Heizen im Heizmodus aktiv (default) inaktiv Aus- P055 FBH Standard (default) wahl der FBH Niedrigenergie häuslichen Radiator Gegeben- Konvektor passiv heiten Konvektor aktiv Vor- Luft- P178 40 %;...

  • Page 34: Manuelle Bedienung

    Manuelle Bedienung Manuelle Bedienung Heizzonen ein- bzw. ausschalten Zu Installations- und Testzwecken können die einzelnen Heizzonen manuell ein- bzw. ausgeschaltet werden. Um eine Heizzone manuell ein- bzw. auszuschalten, gehen Sie wie folgt vor: • Wählen Sie mit der Selecttaste (B) den gewünsch- ten Kanal aus (s.

  • Page 35: Geräteverknüpfungen Löschen

    Geräteverknüpfungen löschen • Wollen Sie keine Änderung des Parameters vor- nehmen, können Sie das Menü über einen kurzen Tastendruck der Selecttaste (B) verlassen. • Um den Parameter von aktiv auf inaktiv bzw. von inaktiv auf aktiv umzustellen, drücken Sie für mind.

  • Page 36: Fehlerbehebung

    Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1-%-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % nor- menkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht.

  • Page 37: Fehlercodes Und Blinkfolgen

    Fehlerbehebung vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty-Cycle-Limits wird durch dreimal langes rotes Blinken der LED angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äu- ßern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.
  • Page 38 Fehlerbehebung Kurzes oran- Anlernmodus Geben Sie die letz- ges Blinken aktiv ten vier Ziffern der (alle 10 s) Geräte-Seriennum- mer zur Bestätigung ein (s. „6.4 Anlernen“ auf Seite 20). 1x langes rotes Vorgang Versuchen Sie es Leuchten fehlgeschlagen erneut („10.1 Befehl oder Duty-Cyc- nicht bestätigt“...

  • Page 39: 10.3.2 Blinkfolgen Der Kanal-Led

    Fehlerbehebung 10.3.2 Blinkfolgen der Kanal-LED Blinkcode Bedeutung Lösung Langsames Notbetrieb aktiv Batterien des Blinken Wandthermostaten wechseln, Funktest durchführen, Wandthermostat ggf. neu positio- nieren, defekten Wandthermostaten austauschen Doppeltes, Funkverbindung Position des kurzes Blinken zum Wand- Wandthermostaten thermostaten verändern oder gestört einen Repeater einsetzen.

  • Page 40: Wiederherstellung Der Werkseinstellungen

    Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzu- schließen. Das Gerät führt einen Neustart durch. Nach dem Neustart können Sie das Gerät wieder in Ihr Homematic IP System integrieren. Wartung und Reinigung Das Gerät ist wartungsfrei. Überlassen Sie eine War-...

  • Page 41: Allgemeine Hinweise Zum Funkbetrieb

    Gegebenheiten vor Ort eine wich- tige Rolle. Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homema- tic IP HmIP-FAL230-C10 der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EU-Konformitätserklä- rung ist unter der folgenden Internetadresse verfügbar: www.homematic-ip.com...

  • Page 42: Technische Daten

    Technische Daten Technische Daten Geräte-Kurzbezeichnung: HmIP-FAL230-C10 Konstruktion des Regel- und Steuergerätes (RS): Unabhängig montiertes elektro-nisches RS für Aufbaumontage Anzahl Heizzonen: Anzahl Antriebe: 15 / (14) Anzahl Pumpen: Versorgungsspannung: 230 V/50 Hz Stromaufnahme: 6,3 A max. Schaltleistung je Heizzone: 1 A max.
  • Page 43 Technische Daten Temperatur Glühdrahtprüfung: 850 °C Temperatur Kugeldruckprüfung: 125 °C PTI-Wert des Gehäusematerials: IIIb mit 100 < CTI < 175 Abmessungen (B x H x T ): 225 x 75 x 52 mm Gewicht: 566 g Funk-Frequenzband: 868,0–868,6 MHz/ 869,4–869,65 MHz Maximale Funk-Sendeleistung: 10 dBm Empfängerkategorie:...
  • Page 44 Package contents Quantity Description Homematic IP Floor Heating Controller – 10 channels, 230 V Screws 4.0 x 40 mm Plugs 6 mm Operating manual Documentation © 2016 eQ-3 AG, Germany. All rights reserved. This manual may not be reproduced in any for-...
  • Page 45 Teaching-in ................57 6.4.1 Pairing with a Homematic IP Wall Thermostat 58 6.4.2 Pairing with a Homematic IP Multi IO Box ..59 6.4.3 Adding a new Floor Heating Controller .... 60 6.4.4 Teaching-in to the Homematic IP Access Point .............61 Configuration via the Homematic IP Wall Thermostat .............62...
  • Page 46 10.3 Error codes and flashing sequences .......74 10.3.1 Flashing sequences of the system LED .....74 10.3.2 Flashing sequences of the channel LED ....76 Restore factory settings ..........77 12 Maintenance and cleaning ........... 77 13 General information about radio operation .....78 14 Technical specifications ..........79...

  • Page 47: Information About This Manual

    Information about this manual Please read this manual carefully before beginning op- eration with your Homematic IP component. Keep the manual so you can refer to it at a later date if you need to. If you hand over the device to other persons for use, please hand over this manual as well.
  • Page 48 Hazard information The device may only be operated in dry and dust- free environment and must be protected from the effects of moisture, vibrations, solar or other methods of heat radiation, cold and mechanical loads. The device is not a toy; do not allow children to play with it.
  • Page 49 Hazard information out work on the 230 V mains. Applicable accident prevention regulations must be complied with whilst such work is being carried out. To avoid electric shocks from the device, please disconnect the mains voltage (trip the miniature circuit-break- er).

  • Page 50: Function And Device Overview

    Function and device overview The Homematic IP Floor Heating Controller offers com- fortable and demand-based room-by-room control of your floor heating system via smartphone app or the Homematic IP Wall Thermostat, according to your per- sonal needs.
  • Page 51 Function and device overview tion between the Homematic IP devices, the wiring effort is kept to a minimum. Device overview (see fig. 1): System button (teach-in/pairing button and LED) Select button (channel button and LED) Slot for opening Cover Spring latch for DIN rail mounting...

  • Page 52: General System Information

    General system information General system information This device is part of the Homematic IP smart home sys- tem and works with the Homematic IP radio protocol. All devices of the system can be configured comfortably and individually with the Homematic IP smartphone app. Al-...

  • Page 53: Din Rail Mount

    Start-up • Use a pen to mark the positions of the two bore holes with a distance of 13.6 cm on the wall (see figure 3). • Use an appropriate drill to make the holes as il- lustrated. • Use the supplied screws and plugs to fasten the Floor Heating Controller (see fig.
  • Page 54 Start-up Incorrect installation can put • your own life at risk; • and the lives of other users of the electrical sys- tem. Incorrect installation also means that you are running the risk of serious damage to property, e.g. because of a fire. You may be personally liable in the event of injuries or damage to property.
  • Page 55 Start-up age sub-distribution board), DIN 18015-x. In this case, the installation must be made on a mounting rail (DIN rail) according to EN50022. Installation and wiring have to be performed according to VDE 0100 (VDE 0100-410, VDE 0100-510 etc.). Please consider the technical connection requirements (TAB) of your energy supplier.

  • Page 56: Installation

    Start-up Installation To install the Floor Heating Controller, please proceed as follows: Open the cover (D). Therefore, release the catch • under the slot for opening (C) by pushing it with a screwdriver. Remove the cover by pulling it up- wards (see fig.

  • Page 57: Behaviour After Switching On The Mains Voltage

    Start-up Behaviour after switching on the mains voltage After switching on the mains voltage, the LED (B) lights permanently green. If the device has not yet been connected, teach-in mode will be activated during the first 3 minutes after the mains voltage has been switched on.

  • Page 58: Pairing With A Homematic Ip Wall Thermostat

    You can either pair the Floor Heating Controller directly with other Homematic IP devices (e.g. the wall thermostat or the Multi IO Box) or teach it in to the Homematic IP Access Point. After pairing, the device is configured at the wall thermostat.

  • Page 59: Pairing With A Homematic Ip Multi Io Box

    Pairing with a Homematic IP Multi IO Box If you want to pair the Floor Heating Controller with a Homematic IP Multi IO Box, the pairing mode of both devices has to be activated first. To do this, proceed as...

  • Page 60: Adding A New Floor Heating Controller

    Start-up The device LED (A) lights up green to indicate that pairing has been successful. If pairing failed, the device LED (A) lights up red. Please try again. 6.4.3 Adding a new Floor Heating Controller To add a new Floor Heating Controller to the system or to the existing devices, please proceed as follows: •...

  • Page 61: Teaching-In To The Homematic Ip Access Point

    Start-up 6.4.4 Teaching-in to the Homematic IP Access Point First set up your Homematic IP Access Point via the Homematic  IP app to enable operation of other Homematic IP devices within your system. For further information, please refer to the operating manual of the Access Point.

  • Page 62: Configuration Via The Homematic Ip Wall Thermostat

    Configuration via the Homematic IP Wall Thermostat The Homematic IP Floor Heating Controller can be configured via the Homematic IP Wall Ther- mostat (HmIP-WTH-2), via the Homematic IP Ac- cess Point together with the smartphone app or via the WebUI of the Homematic Central Control Unit CCU2.
  • Page 63 Configuration via the Homematic IP Wall Thermostat briefly. • If the wall thermostat is connected to more than one Floor Heating Controller, please select the required Floor Heating Controller using the con- trol wheel. • Please define if you want to configure the device parameters (”UnP1/UnP2”) or the channel param-...
  • Page 64 Configuration via the Homematic IP Wall Thermostat Device parameter UnP1: Parameter Index Val- Meaning Frost pro- P024 Frost protection activated tection 2.0 °C tempera- 2.5 °C ture 8.0 °C (default) 9.5 °C 10.0 °C...
  • Page 65 Configuration via the Homematic IP Wall Thermostat Pump control activated *4 Pump P025 control Load balancing activated/ Pump control activated *4 deactiva- ted, Load balancing Pump control activated *4 Load ba- lancing *1 / Load collection Load Pump control activated *4...
  • Page 66 Configuration via the Homematic IP Wall Thermostat Emer- P026 gency operation … 25 % (default) in heating mode … 99 % 100 % Emer- 0 % (default) P032 gency operating … … in cooling 99 % mode 100 % *1: Heating zones will be controlled in a staggered way...
  • Page 67 Configuration via the Homematic IP Wall Thermostat Device parameter UnP2: Parameter Index Value Meaning Duration P007 0 minutes of valve 1 minute protection function 5 minutes (default) 10 minutes Invertal P051 0 days time for 1 day valve protection 14 days (default)
  • Page 68 Configuration via the Homematic IP Wall Thermostat Duration P007 0 minutes of pump 1 minute (default) protection function 9 minutes (only for 10 minutes channel 1) Switch off P008 0 minutes delay for 1 minute 2 minutes (default) pump (only for...

  • Page 69: Protection Function

    Configuration via the Homematic IP Wall Thermostat Humidity P050 40 %: humidity limit limit deactivated … … 80 %: humidity limit deactivated 40 %: humidity limit activated … … 60 %: humidity limit activated (default) … … 80 %: humidity limit...

  • Page 70: Floor

    Configuration via the Homematic IP Wall Thermostat Heating P053 Heating in heating in heating mode deactivated Heating in heating mode mode activated (default) Standard floor Selection P055 heating (default) of heating system Low energy floor heating Radiator Passive convector Active convector...

  • Page 71: Manual Operation

    Manual operation For further information regarding the configura- tion, please refer to the user manual of the Homematic IP Wall Thermostat (HmIP-WTH-2). Manual operation Switch heating zones on/off For installation and tests you can manually switch single heating zones on or off. To switch single heating zones on or off, please proceed as follows: •...

  • Page 72: Delete Device Connections

    Delete device connections If the LED of channel 1 starts flashing slowly, the pump control is activated. If the LED of channel 1 starts flashing quickly, the pump control is deac- tivated. • If you do not want to change any parameters, you can exit the menu by pressing the select button (B) briefly.

  • Page 73: Troubleshooting

    Devices must cease transmission when they reach the 1% limit until this time restriction comes to an end. Homematic IP devices are designed and produced with 100% conformity to this regulation. During normal operation, the duty cycle is not usually reached.

  • Page 74: Error Codes And Flashing Sequences

    Troubleshooting If the duty cycle is exceeded, this is indicated by three long flashes of the device LED, and may manifest itself in the device temporarily working incorrectly. The device starts working correctly again after a short period (max. 1 hour). 10.3 Error codes and flashing sequences 10.3.1 Flashing sequences of the system LED...
  • Page 75 Troubleshooting Short orange Teach-in mode Please enter the flashing (every active last four numbers 10 s) of the device serial number to confirm (see „6.4 Teach- ing-in“ on page 57). 1x long red Transmission Please try again lighting failed or duty (see sec.

  • Page 76: 10.3.2 Flashing Sequences Of The Channel Led

    Troubleshooting 10.3.2 Flashing sequences of the channel LED Flashing code Meaning Solution Slow Emergency op- Change batteries flashing eration activated of the wall thermostat, perform a communication test, re-position the wall thermostat (if required), replace wall thermostat if defective Short double Radio connec- Re-position wall flashing...

  • Page 77: Restore Factory Settings

    • Release the system button to finish the proce- dure. The device will perform a restart. After the restart, you can again integrate your device into your Homematic IP system. Maintenance and cleaning The product does not require any maintenance.

  • Page 78: General Information About Radio Operation

    Hereby, eQ-3 AG, Maiburger Str. 29, 26789 Leer/Germany declares that the radio equipment type Homematic  IP HmIP-FAL230-C10 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.homematic-ip.com...

  • Page 79: Technical Specifications

    Technical specifications Technical specifications Device short description: HmIP-FAL230-C10 Construction of the regulation and control device: independently mounted electronic regulation and control device, surface mount Number of heating zones: Number of actuators: 15 / (14) Number of pumps: Supply voltage: 230 V/50 Hz Current consumption: 6.3 A max.
  • Page 80 Technical specifications Withstand voltage: 2500 V Temperature glow wire test: 850 °C Temperature ball pressure test: 125 °C PTI value of housing: IIIb with 100 < CTI < Dimensions (W x H x D): 225 x 75 x 52 mm Weight: 566 g Radio frequency band:...
  • Page 81 Technical specifications Instructions for disposal Do not dispose of the device with regular domestic waste! Electronic equipment must be disposed of at local collection points for waste electronic equipment in compliance with the Waste Electrical and Electronic Equipment Directive. Information about conformity The CE sign is a free trading sign addressed ex- clusively to the authorities and does not include any warranty of any properties.
  • Page 82 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
