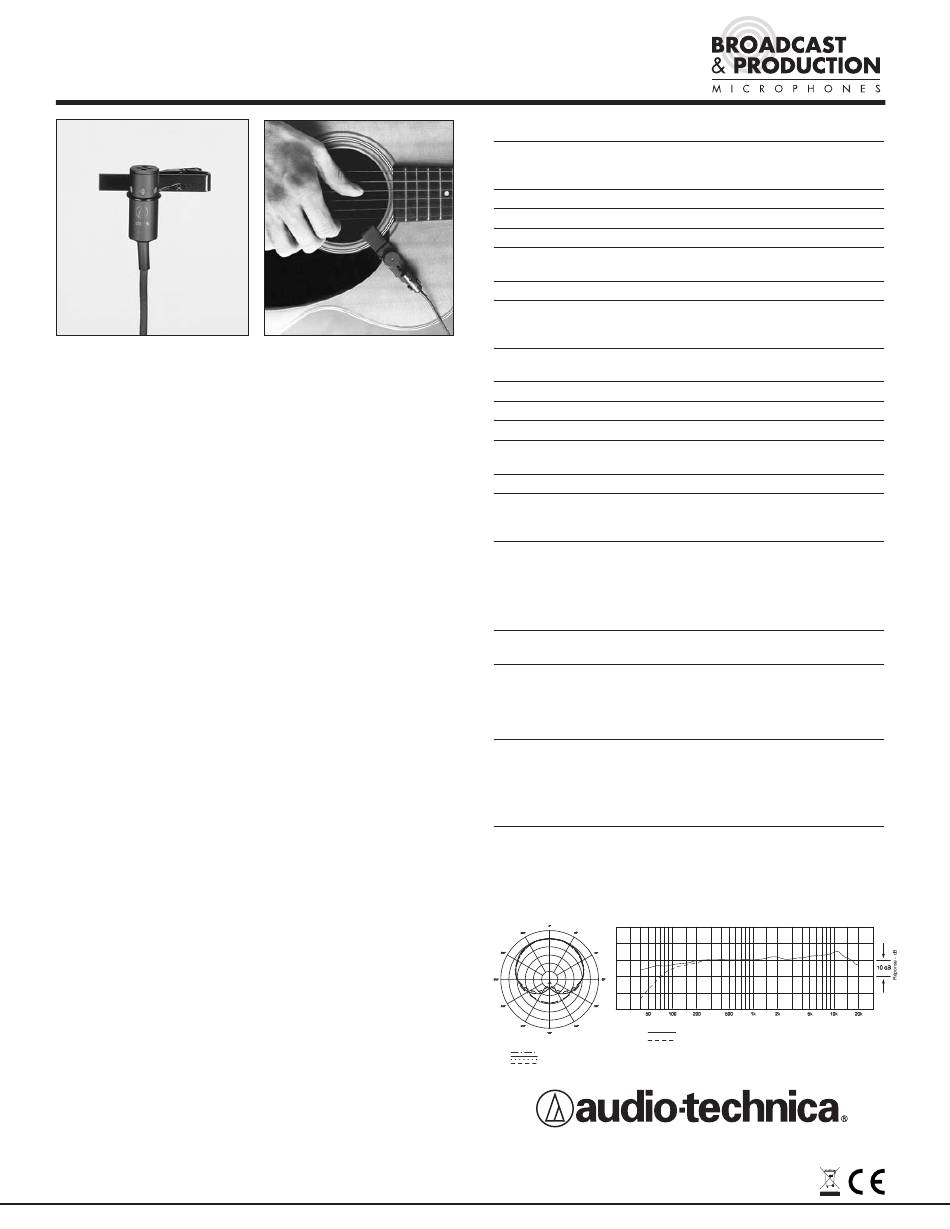

AT831b
MICROPHONE À CONDENSATEUR CARDIOÏDE MINIATURE
• Micro-cravate à pince donnant amplitude et netteté à la voix
• Fournit d'excellents résultats également comme microphone pour
instruments ; à utiliser notamment avec la guitare acoustique,
avec son adaptateur pour guitare inclus AT8444
• Excellent gain avant accrochage et suppression des bruits
de fond
• Atténuation des graves commutable
• Fonctionne sur pile ou alimentation fantôme
Pour l'utiliser comme lavalier (micro-cravate), fixer le microphone à
environ quinze centimètres sous le menton. Positionnez-le de telle
sorte que lorsque la personne qui le porte bouge, il ne soit pas
recouvert pas les vêtements ou ne frotte pas contre eux.
Pour faire fonctionner l'AT831b, il faut soit une alimentation fantôme
de 11 à 52V CC, soit une pile de 1,5V AA. Quand on utilise une
alimentation fantôme, il n'est pas nécessaire de mettre une pile.
Installation de la pile : enlever le couvercle qui est sur le dessus
du module d'alimentation, insérez une pile neuve de 1,5 Volts,
de type AA (le + du coté du bouton d'ouverture du couvercle),
puis refermer le module d'alimentation. Il est conseillé d'utiliser des
piles alcalines car elles durent plus longtemps. Retirez la pile en
cas de non-utilisation prolongée.
La sor tie du module d'alimentation est symétrique basse
impédance, elle se fait sur une embase XLRM 3 broches. Le signal
symétrique est entre les broches 2 et 3, le point chaud est en deux
(la tension positive sur le point chaud est générée par une pression
acoustique positive sur la capsule). La masse (blindage) est sur
la broche 1.
Pour éviter une annulation de la phase et un son de mauvaise
qualité, tous les câbles de micro doivent être raccordés de manière
consistante : broche 1 avec broche 1, etc.
Un filtre passe-haut 80 Hz intégré permet de passer facilement
de la réponse en fréquence plate à l'atténuation des graves.
La position passe-haut sert à rendre le microphone moins sensible
aux "pops" quand il est utilisé en proximité sur voix. Elle sert
également à réduire la sensibilité aux bruits ambiants de basse
fréquence (dus au trafic, aux installations de ventilation, etc.),
à la réverbération de la pièce et aux vibrations couplées
mécaniquement.
Evitez de laisser le microphone en plein soleil ou dans des endroits
où la température est supérieure à 43°C (110°F) pendant une
durée prolongée. Une trop forte humidité doit également être
évitée.
AT831b CARACTÉRISTIQUES TECHNIQUES
TYPE
DIRECTIVITÉ
RÉPONSE EN FRÉQUENCE
ATTÉNUATION DES GRAVES
NIVEAU DE SORTIE
(Fantôme / Pile)
IMPÉDANCE (Fantôme / Pile)
NIVEAU DE PRESSION
ACOUSTIQUE MAXIMAL
(Fantôme / Pile)
DYNAMIQUE (typique)
(Fantôme / Pile)
RAPPORT SIGNAL/BRUIT 1
ALIMENTATION FANTÔME
TYPE DE PILE
COURANT / DURÉE DE VIE
DE LA PILE
COMMUTATEUR
POIDS (sans les accessoires)
MICROPHONE
MODULE D'ALIMENTATION
DIMENSIONS
MICROPHONE
MODULE D'ALIMENTATION
CONNECTEUR DE SORTIE
(module d'alimentation)
CÂBLE
ACCESSOIRES FOURNIS
† Afin de contribuer au développement des normes, A.T.U.S. fournit tout renseignement
sur ses méthodes de test aux professionnels de l'industrie qui en font la demande.
*1 Pascal = 10 dynes/cm 2 = 10 microbars = 94 dB SPL
1 Typique, pondéré en A, mesuré avec l'Audio Precision System One.
Les caractéristiques techniques sont soumises à des changements sans préavis.
Directivité
LÉGENDE
ÉCHELLE: 5 dB PAR DIVISION
LÉGENDE
200 Hz
1 kHz
5 kHz
8 kHz
Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224
Audio-Technica Limited, Old Lane, Leeds LS11 8AG Angleterre
www.audio-technica.com
P51667-01 ©2006 Audio-Technica U.S., Inc.
†
Condensateur polarisé en
permanence avec plaque fixe à
charge fixe
Cardioïde
40-20 000 Hz
80 Hz, 18 dB/octave
–44 dB (6,3 mV) /
–45 dB (5,6 mV) réf 1V/Pa*
200 ohms / 270 ohms
135 dB / 121 dB SPL,
1 kHz à 1% T.H.D.
106 dB / 92 dB,
1 kHz à SPL max
65 dB, 1 kHz/Pa*
11-52V CC, 2 mA typiques
1,5V AA/UM3
0,4 mA / 1200 heures typiques
(alcaline)
Off, on-plat, on-atténuation
2,8 g (0,1 oz)
139 g (4,9 oz)
Longueur 25,0 mm (0,98 po),
diamètre 10,2 mm (0,40 po)
Hauteur 84,0 mm (3,31 po) x
largeur 63,0 mm (2,48 po) x
profondeur 22,0 mm (0,87 po)
Type XLRM 3 broches intégré
Câble blindé à 2 conducteurs, de
2,6 mm de diamètre (0,10 po) et
1,8 m de long (6,0 pi) (solidaire
du microphone), avec connecteur
de sortie TA3F
AT8417 pince pour habits;
AT8444 adaptateur pour
instrument; AT8531 module
d'alimentation; AT8116 bonnette
anti-vent en mousse; pile;
mallette portative de protection
Réponse en Fréquence
Fréquence - Hertz
12" ou plus sur l'axe
Pente de diminution
