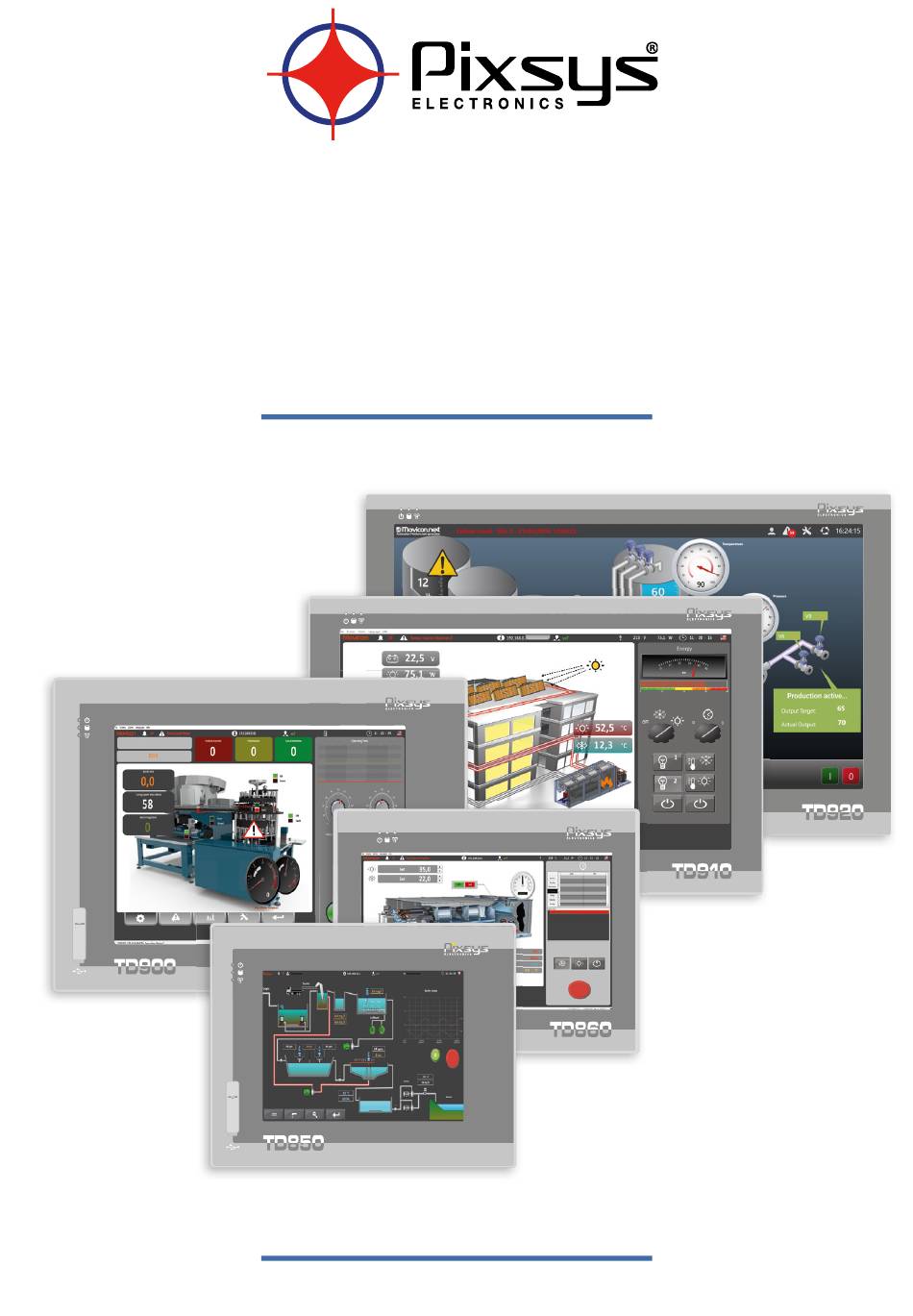

- Page 1 TD series 850-860-900-910-920 PANEL-PC TOUCH SCREEN 21,5” 18,5” 15” 12,1” 10,4” Quick start guide - Guida breve all’istallazione...
-
Page 2: Device Installation
Connect a 24V 2,5A (min.) power supply, as showed into the figure. Connect the device grounding with a conductor of 2,5mmq min. section. For the whole series it is suggested to use a 24 VDC 2,5A 60W power supply (Pixsys code 2700.10.012). Wiring connections This device has been designed and manufactured in conformity to Low Voltage Directive 2006/95/EC , 2014/35/EU (LVD) and EMC Directive 2004/108/ EC, 2014/30/EU (EMC). - Page 3 Assisted Shutdown and UPS Power failure < 50 mSec Power failure > 50 mSec Interruzione dell’alimentazione < 50 mSec Interruzione dell’alimentazione > 50 mSec The UPS module grants an assisted START SHUTDOWN system shutdown in case of a power 24 V Alimentazione 24 VDC failure longer than 50mSec.
-
Page 4: Forced Switch-Off
Warranty terms Pixsys srl warrants its electronic devices for 12 months from Invoice date. Pixsys liability shall be limited to repairing (or replacing at its option) any defective product which is returned with RMA (Return Material Authorization) priorly obtained on Pixsys website and to be clearly marked on documents. -
Page 5: Collegamenti Elettrici
Fissaggio dello strumento al pannello A seconda dello strumento scelto, forare il pannello in base alle indicazioni presenti nello schema sottostante e successivamente, tramite gli appositi ganci di fissaggio, agganciarlo come evidenziato nelle figure 1 e 2. Dima foratura Fig. 1 Fig. - Page 6 Funzionamento Shutdown assistito e UPS Power failure < 50 mSec Power failure > 50 mSec Interruzione dell’alimentazione < 50 mSec Interruzione dell’alimentazione > 50 mSec L’UPS gestisce l’arresto del sistema in START SHUTDOWN caso di interruzioni di alimentazione 24 V Alimentazione 24 VDC maggiori di 50mSec.
- Page 7 Responsabilità limitata Pixsys S.r.l. garantisce le proprie apparecchiature elettroniche per un periodo di 12 mesi a decorrere dalla data di fatturazione. La garanzia del Costruttore è limitata alla riparazione o sostituzione delle parti che presentino difetti di fabbricazione e che siano rese franco nostra sede citando il numero di autorizzazione al reso (procedura interna autorizzazione RMA).
- Page 8 Read carefully the safety guidelines and programming instructions contained in this manual before using/connecting the device. Prima di utilizzare il dispositivo leggere con attenzione le informazioni di sicurezza e settaggio contenute in questo manuale. PIXSYS s.r.l. www.pixsys.net sales@pixsys.net - support@pixsys.net online assistance: http://forum.pixsys.net 2300.10.230-RevD 200318...
