UniPOS FD 7110 Instruction Manual

ПОЖАРОИЗВЕСТИТЕЛ ТОЧКОВ
ТОПЛИНЕН МАКСИМАЛЕН
АДРЕСИРУЕМ
ТИП
ПАСПОРТ 06-7110-10-20
ОБЩО ОПИСАНИЕ
Пожароизвестителят е предназначен за откриване на пожар в ранния стадий на неговото развитие,
когато температурата на охраняваната среда превиши определена стойност. Принципът на действие на
пожароизвестителя се основава на изменение на омическото съпротивление на термистор при промяна
на околната температура. Температурният клас се задава програмно от пожароизвестителната централа
IFS 7002 по специализирания протокол за обмен на информация UniTALK. В пожароизвестителя има
вграден изолатор за защита от късо съединение. FD7110 се монтира на основа тип 7100.

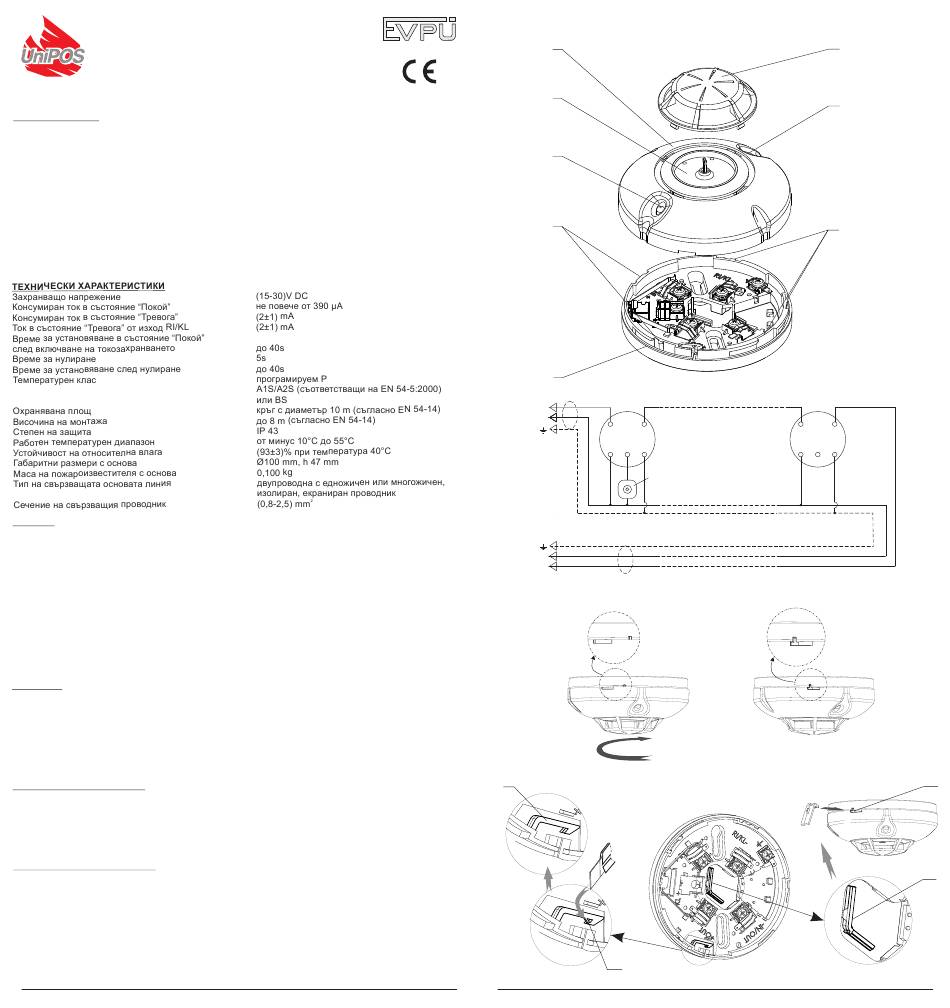

Пожароизвестителят (фиг.1) се състои от печатна платка и камера с термистор (поз.4), монтирани в
пластмасов корпус (поз.5).
Двата светодиода (поз.3) позволяват видимост на 360° и дават информация за състояния:
-Покой - двата светодиода светват кратковременно през 16s;
-Тревога - двата светодиода светят непрекъснато;
-Повреда (задействан изолатор) - двата светодиода светват кратковременно с честота 1 Hz;
-Повреда (късо съединение в изхода за изнесен сигнализатор) - двата светодиода светват
кратковременно с честота 2 Hz.
МОНТАЖ
Пожароизвестителят се използва с основа тип 7100. Тя се доставя като отделно изделие и
предварително се закрепва на желаното място чрез дюбели и винтове. Електрическият монтаж на
необходимите за инсталацията компоненти се извършва по примерната схема на фиг.2. Препоръчва се
използването на кабелни накрайници. Не е необходимо да се вземат под внимание условните начала и
краища на контура.
Пожароизвестителят се поставя върху основата (фиг.1,поз.1) и се завърта по посока на часовниковата
стрелка до попадане в направлявящите канали (фиг.1,поз.2). Завърта се до упор (фиг.3.1). Изрезите на
основата и корпуса трябва да съвпаднат (фиг.3.2).
Заключване на пожароизвестителя (фиг.4). Преди монтажа се отделя ключа (поз.3) от основата и се
изрязва реброто (поз.1) на заключващия палец (поз.2).
Сваляне на заключен към основата пожароизвестител. Ключът се поставя в изреза (поз.4) и се
притиска навътре, като същевременно пожароизвестителят се завърта обратно на часовниковата
стрелка. Ключът се изважда и завъртането на пожароизвестителя продължава в същата посока до
освобождаване от основата.
ТЕСТВАНЕ
Пожароизвестителят се тества след монтаж като част от пожароизвестителната система на обекта или
при извършване на техническо обслужване в следната последователност:
1.Подава се захранващо напрежение на пожароизвестителя от пожароизвестителния контур на централа
IFS 7002.
2.След като пожароизвестителят се установи в състояние "Покой", върху него се въздейства с топлинен
тестер. За време не повече от 40s, пожароизвестителят трябва да се установи в състояние "Тревога".
3.Подава се команда за нулиране от пожароизвестителната централа към тествания пожароизвестител.
Той трябва да се установи в състояние "Покой" и е готов за ново задействане след време не повече от 40s.
ТЕХНИЧЕСКО ОБСЛУЖВАНЕ
Извършва се от оторизирано лице и включва следните дейности:
1.Външен оглед за видими механични повреди
2.Тестване в реални условия
3.*Профилактично почистване на замърсяване от прах
*Пожароизвестителят се сваля от основата. Сваля се капачката на корпуса (фиг.1,поз.6). Термисторът и
камерата се почистват от прах с малка четка.
ГАРАНЦИОННИ ЗАДЪЛЖЕНИЯ
Гаранционният срок е 36 месеца от датата на продажбата.
Фирмата-производител гарантира нормалната работа на пожароизвестителя при условие, че са
спазени изискванията за експлоатация от настоящия паспорт.
Фирмата-производител не носи гаранционни задължения за неизправности, предизвикани от
механични въздействия, използване на изделието не по предназначение или при изменения и
модификации, извършени след производството.Фирмата-производител носи гаранционна отговорност
само за повредите в пожароизвестителя, предизвикани по вина на самата фирма.
Производител: УниПОС ООД, Р. България, 5800 Плевен, ул. Сан Стефано 47, http://www.unipos-bg.com
1293-CPR-0667
FD 7110
- ежемесечно
- ежемесечно
- на 6 месеца
5
1293
4
3
2
1
+
-
IFS 7002
-
+
фиг.3.1/fig.3.1/рис.3.1
2
Производител: УниПОС ООД, Р. България, 5800 Плевен, ул. Сан Стефано 47, http://www.unipos-bg.com
фиг.1/fig.1/рис.1
+IN +OUT
FD 7110
-IN/OUT
RI/KL
RI31 / RI31S
фиг.2/fig.2/рис.2
фиг.3.2/fig.3.2/рис.3.2
1
фиг.4/fig.4/рис.4
6
3
2
+IN +OUT
FD 7110
-IN/OUT
RI/KL
4
3
