KTI62110

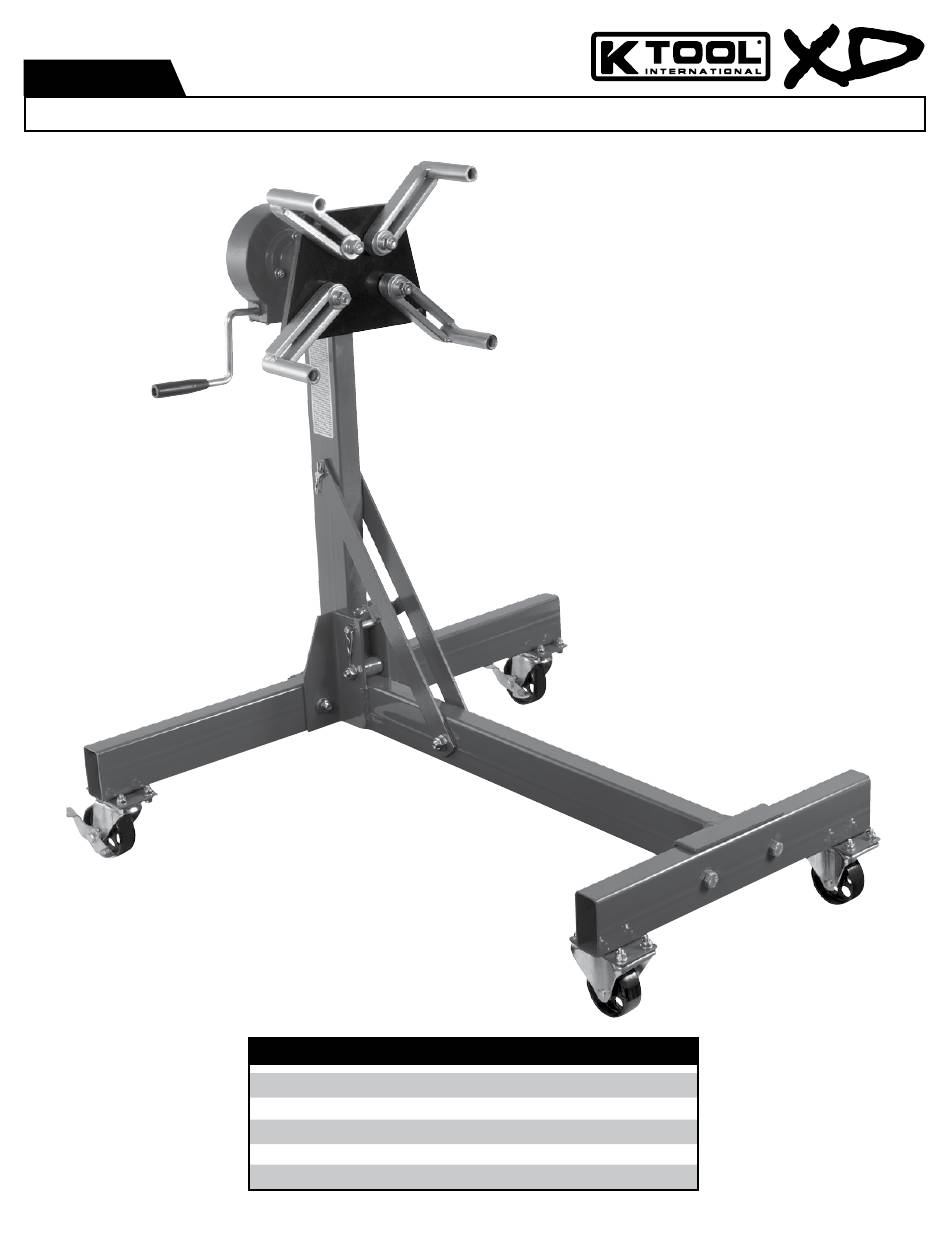

1000 LB. Geared eNGINe STaNd
OWNERS MANUAL
KTI62110
SPECIFICATIONS
Capacity .........................................................................1,000 Lbs.
Overall Length .................................................................... 38-1/2"
Overall Width ...................................................................... 35-7/8"
Overall Height ...........................................................................36"
Shipping Weight ..................................................................93 Lbs.
Complies with ASME PALD/2009 Safety Standard
7/14/14
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for K Tool International KTI62110
Summary of Contents for K Tool International KTI62110
- Page 1 KTI62110 1000 LB. Geared eNGINe STaNd OWNERS MANUAL SPECIFICATIONS Capacity .................1,000 Lbs. Overall Length ..............38-1/2" Overall Width ..............35-7/8" Overall Height ................36" Shipping Weight ..............93 Lbs. Complies with ASME PALD/2009 Safety Standard KTI62110 7/14/14...
-
Page 2: Warning Information
• Do not crawl under engine or place any part of your body under engine at any time. • Refer to engine manufacturer's service manual for proper lifting points, mounting points and bolt sizes. Mounting bolts should be torqued at appropriate amount to maintain load. • This product may contain one or more chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Wash hands thoroughly after handling. • Failure to heed these warnings may result in personal injury and/or property damage. CONSEQUENCES OF NOT AVOIDING HAZARDOUS SITUATIONS WARNING Failure to read this manual completely and thoroughly, failure to understand its OPERATING INSTRUCTIONS, SAFETY WARNINGS, MAINTENANCE INSTRUCTIONS and comply with them, and failure to comply with the METHODS TO AVOID HAZARDOUS SITUATIONS could cause accidents resulting in serious or fatal personal injury and/or property damage. KTI62110 7/14/14... -
Page 3: Setup Instructions
5. To remove the engine from the stand, connect the lifting bar or sling to the crane or hoist and raise the engine high enough to take the weight off the stand. Carefully remove the bolts that connect the four mounting fingers to the engine. Be aware there will be a slight movement of stand as total engine weight is transferred to crane or hoist. 6. This engine stand has a folding feature that can save space or make storage easy. Just remove the three pins (#7) and their clips (#8) so the brace (#19) and post (#27) can fit flat on top of the center beam assembly (#9). The pins and clips can be stored in the open holes. KTI62110 7/14/14... -
Page 4: Preventative Maintenance
In no event shall K-Tool International be liable for incidental or consequential damages. The liability on any claim for loss or damage arising out of the sale, resale or use of a jack or related service equipment, shall in no event exceed the purchase price. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU. THIS WARRANTY IS THE SOLE AND EXCLUSIVE WARRANTY PROVIDED IN CONNECTION WITH THE SALE OF K-TOOL INTERNATIONAL PROFESSIONAL LIFTING EQUIPMENT. ALL OTHER WARRANTIES, INCLUDING ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE EXCLUDED. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. KTI62110 7/14/14... - Page 5 KTI62110 1000 LB. Geared eNGINe STaNd PARTS BREAKDOWN REF. # PART # DESCRIPTION QTY. REF. # PART # DESCRIPTION QTY. Mounting Plate Bolt (M12 x 70) Washer (M12) Rear Axle Assembly KTP6211022 Finger Nyloc Nut (M8) KTP6211023 Mounting Plate - Shaft Assembly...
-
Page 6: Especificaciones
KTI62110 PLaTFOrMa de MOTOr CON eNGraNaJe de 1000 LIBraS MANUAL DEL PROPIETARIO ESPECIFICACIONES Capacidad ..............1,000 Libras Longitud global ..............38-1/2" Anchura global ..............35-7/8" Altura global................36" Peso de embarque ............93 Libras Cumple con las Normas de Seguridad/ASME PALD-2009 KTI62110 7/14/14... -
Page 7: Información De Advertencia
• No use la base como diablo ni para transportar el motor. • No se arrastre debajo del motor ni sitúe ninguna parte del cuerpo debajo del motor en ningún momento. • Consulte el manual de servicio del fabricante por los puntos adecuados de levantamiento; los puntos de montaje; y los tamaños de los pernos. Los pernos de montaje deben estar ajustados a la torsión adecuada para mantener la carga. • Este producto puede contener sustancias químicas consideradas por el Estado de California como causantes de cáncer, de malformaciones congénitas u otros daños en el sistema reproductivo. Lávese bien las manos después de manipular el producto. • Hacer caso omiso a estas advertencias puede ocasionar lesiones personales potenciales y/o daños a la propiedad. KTI62110 7/14/14... -
Page 8: Instrucciones De Montaje
Recoloque la cabeza de montaje, los dedos y el motor para que el centro de equilibrio del motor esté dentro de una pulgada del eje rotativo de la cabeza de montaje. Apriete todos los pernos a un requisito de torsión el que previene cualquier deslizamiento. 4. Baje la grúa o montacargas lentamente para que la base del motor dé soporte al peso completo del motor. Para verificar el equilibrio del motor y asegurar el montaje del motor a la base, gire lentamente el motor al girar el mango. Si no están estables el equilibrio ni el montaje, gire el motor hasta su posición original, levante la grúa o el montacargas con el fin de que el peso del motor se quite de la base y después realice los ajustes correctos. Después de que se realicen los ajustes, apriete todos los KTI62110 7/14/14... - Page 9 El producto le será devuelto al consumidor, con el flete pre-pagado. Muchos de los defectuosos presuntos pueden tratarse simplemente al llamar a Centro de Servicio de partes más cercano. Consulte las páginas 14 a 16 por una lista de centros de servicio de garantía autorizados. En ningún caso será responsable K-Tool International por ningún daño incidental ni consecuencial. La responsabilidad de cualquier reclamo por la pérdida o daños ocasionados por la venta, re-venta o uso de un gato o equipo de servicio relacionado, no deberá de ninguna forma exceder el precio de compra. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN NI LIMITACIÓN DE LOS DAÑOS INCIDENTALES NI CONSECUENCIALES, ASÍ QUE LA LIMITACIÓN ANTERIOR PUEDE NO APLICAR A USTED. ESTA GARANTÍA ES LA ÚNICA Y EXCLUSIVA GARANTÍA BRINDADA EN CONEXIÓN CON LA VENTA DEL EQUIPO DE LEVANTAMIENTO PROFESIONAL DE K-TOOL INTERNATIONAL. TODAS LAS DEMÁS GARANTÍAS, PARA INCLUIR CUALQUIER GARANTÍA IMPLICADA O MERCANTIBILIDAD O APTITUD PARA CUALQUIER DESTINO PARTICULAR, SON EXCLUÍDAS. ESTA GARANTÍA LE BRINDA UNOS DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÁ TAMBIÉN CONTAR CON OTROS DERECHOS LOS CUALES VARÍAN DE ESTADO A ESTADO. KTI62110 7/14/14...
-
Page 10: Spécifications
KTI62110 SUPPOrT de MOTeUr À eNGreNaGe de 1 000 LIVreS GUIDE DU PROPRIÉTAIRE SPÉCIFICATIONS Capacité ..............1 000 Livres Longueur hors tout ............38-1/2 po Largeur hors tout ............35-7/8 po Hauteur hors tout ..............36 po Poids d'expédition ............93 Livres Conforme à la Norme de Sécurité/ASME PALD-2009... - Page 11 • Se référer au manuel du fabricant du moteur pour les bons points de levage, les points de montage et les tailles des boulons. Les boulons de montage doivent être serrés à la bonne force pour maintenir la charge. • Ce produit peut contenir des produits chimiques reconnus par l'État de la Californie comme causant le cancer, des anomalies congénitales ou d'autres effets nuisibles sur la reproduction. Se laver minutieusement les mains après avoir utilisé le produit. • Le manque d'observer ces avertissements peut avoir comme conséquence des blessures corporelles et/ou des dégâts matériels. KTI62110 7/14/14...
-
Page 12: Directives D'utilisation
à l'extrémité de logement de carter fixe d’embrayage avec les boulons et les rondelles appropriés. Repositionnez la tête de montage, les doigts et le support de moteur afin que le centre de l'équilibre soit à moins d'un pouce de l’axe de rotation de la tête de montage. Resserrez tous les boulons à un couple suffisant afin d’empêcher tout glissement. 4. Abaissez lentement la grue ou le pont élévateur ainsi afin que le support de moteur soutienne le plein poids du moteur. Pour vérifier l'équilibre du moteur et sécuriser le montage du moteur au support, tournez lentement le moteur en tournant la poignée. Si l'équilibre ou le montage n’est pas stable, tournez le moteur jusqu'à sa position originale, soulevez la grue ou le pont élévateur ainsi le poids du moteur sera enlevé du support et vous pourrez apporter les ajustements appropriés. Après que les ajustements sont faits, resserrez tous les boulons. Cette procédure de réglage peut devoir être reproduite plusieurs fois jusqu'à ce KTI62110 7/14/14... -
Page 13: Entretien Préventif
CETTE GARANTIE EST LA SEULE GARANTIE EXCLUSIVE FOURNIE EN LIEN AVEC LA VENTE D'UN ÉQUIPEMENT DE LEVAGE PROFESSIONNEL K-TOOL INTERNATIONAL. TOUTES LES AUTRES GARANTIES, Y COMPRIS TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER, SONT EXCLUES. CETTE GARANTIE VOUS DONNE DES DROITS JURIDIQUES PRÉCIS ET VOUS POUVEZ AUSSI AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ÉTAT (OU D'UNE PROVINCE) À L'AUTRE. KTI62110 7/14/14... - Page 14 AAA HYDRAULICS • 511A HARBOR BLVD. • W. SACRAMENTO, CA 95691 • (916) 617-2656 CT&S • 1805 E. MAIN ST., STE. E • VISALIA, CA 93292 • (559) 623-2157 COLORADO WILLIAM’S SALES & SERVICE • 11380 W. EXPOSITION AVE. • LAKEWOOD, CO 80226 • (303) 985-8868 CONNECTICUT TOOL & EQUIP SERV SOLUTIONS • 2554 STATE ST. • HAMDEN, CT 06517 • (203) 248-7553 FLORIDA P & H HYDRAULICS • 6530 TRIXEY ST. • JACKSONVILLE, FL 32219 • (904) 781-3558 TRI-CITY HYDRAULICS • 4628 N. FLORIDA AVE. • TAMPA, FL 33603 • (813) 232-1280 J. R. JACK & EQUIP REPAIR • 4513 CLEMENTS RD. • LAKELAND, FL 33811 • (863) 646-8087 R & R TOOL REPAIR • 13591 LINDEN DR. • SPRING HILL, FL 34609 • (352) 263-3587 STIRLING JACK SERVICE • 2110 S.W. 56TH AVE. • WEST PARK, FL 33023 • (954) 987-6910 GEORGIA INDUSTRIAL CONTROLS • 1710 EASTMAN DR. • TIFTON, GA 31793 • (229) 386-2929 BOB'S HYDRAULIC REPAIR • #8 BROWN FOX DR. • ROME, GA 30165 • (706) 234-4471 TOOL SERVICE CO. • 178 MARBLE MILL RD. • MARIETTA, GA 30060 • (404) 524-4249 HAWAII C & C AIR & HYDRAULICS • 94-148 LEOWAENA ST. BLDG.T • WAIPAHU, HI 96797 • (808) 671-8598 ILLINOIS PRO-POINT CO. • 5328 GRAND AVE. • DOWNERS GROVE, IL 60515 • (630) 852-7233 HYDRAULIC SPECIALTY, INC. •1300 WEST ELM ST. • WEST FRANKFORT, IL 62896 • (618) 937-4099 INDIANA ABC SPECIALTY CO. • 1075 KENWOOD AVE. • FORT WAYNE, IN 46805 • (260) 483-8913 TOOLS & EQUIPMENT SERVICE • 6718 EAST 38TH ST. • INDIANAPOLIS, IN 46226 • (317) 632-2208 B&K HYDRAULICS • 2184 S. SALEM RD. • MONROE, IN 46772 • (260) 592-7122 IOWA HYDRA QUIP • 3400 DELAWARE AVE. • DES MOINES, IA 50313 • (515) 265-1453 BROZENE HYDRAULICS • 1400 MT. PLEASANT • BURLINGTON, IA 52601 • (319) 752-4017 KANSAS ACME HYDRAULICS • 815 KANSAS AVE. • KANSAS CITY, KS 66105 • (913) 321-6385 KENTUCKY PEMBERTON TOOL REPAIR • 822 EXETER AVE. • MIDDLESBORO, KY 40965 • (606) 248-7907 LOUISIANA EAGLE SERVICE COMPANY • 2224 LEE ST. • ALEXANDRIA, LA 71301 • (318) 445-6140 MAINE B & M HYDRAULIC JACK REPAIR • 576 MAIN ST. • MADAWASKA, ME 04756 • (207) 728-6713 MARYLAND HYDRAULIC SERVICE, INC • 3304 BARCLAY ST. • BALTIMORE, MD 21218 • (410) 467-9459 KTI62110 7/14/14...
- Page 15 HEARTLAND PNEUMATICS • 3527-C PERRYVILLE RD. • CAPE GIRARDEAU, MO 63701 • (573) 334-9085 MONTANA NORTHERN HYDRAULICS • 2600 17TH ST. NE • BLACK EAGLE, MT 59414 • (406) 761-8079 NEBRASKA FLOHR ELECTRIC SERVICE • 4356 SO. 90TH ST. • OMAHA, NE 68127 • (402) 331-6863 NEW HAMPSHIRE AMERICAN HYDRAULIC CORP. • 1064 GOFFS FALLS RD. • MANCHESTER, NH 03108 • (603) 623-5444 NEW JERSEY COUGAR ELECTRONICS • 622 BROADWAY • LONG BRANCH, NJ 07740 • (732) 870-3302 METRO HYDRAULIC JACK • 1271 MC CARTER HIGHWAY • NEWARK, NJ 07104 • (973) 350-0111 NEW MEXICO A-ONE EQUIPMENT LTD. • 1108 RHODE ISLAND N.E. • ALBUQUERQUE, NM 87108 • (505) 256-0074 NEW YORK ACE HYDRAULIC SERVICE • 6720 VIP PARKWAY • SYRACUSE, NY 13211 • (315) 454-8989 HYDRAULIC JACK/CYLINDER REPAIR • 13457 GENESEE ST. • ALDEN, NY 14004 • (716) 937-6008 AUTOMATIC REPAIR • 130 FLORIDA ST. • FARMINGDALE, NY 11735 • (631) 420-0103 NORTH CAROLINA SOUTHERN HYDRAULIC SERVICE • 6914 STATESVILLE RD. • CHARLOTTE, NC 28269 • (704) 597-9244 CAROLINA TOOL REPAIR • 807 HUFFMAN ST. • GREENSBORO, NC 27405 • (336) 275-6124 NORTH DAKOTA TOOL WAREHOUSE INC. • 127 WEST MAIN AVE. • WEST FARGO, ND 58078 • (701) 282-6151 OHIO MATS EQUIPMENT CO. INC. • 51 PIERCE AVE. • WEST CARROLLTON, OH 45449 • (937) 859-8057 DINGER’S TOOL SERVICE • 22540 STIVERSON RD. • SUGAR GROVE, OH 43155 • (740) 746-0240 A & A HYDRAULIC REPAIR • 5301 W. 161ST ST. • CLEVELAND, OH 44142 • (216) 362-4000 OKLAHOMA HYDRAULIC EQUIPMENT CO. • 2800 WEST CALIFORNIA, STE. A • OKLAHOMA CITY, OK 73107 • (405) 235-3318 OREGON KARN REPAIR SERVICE • 1800 N.W. 169TH PLACE, STE. D300 • BEAVERTON, OR 97006 • (503) 690-9500 PENNSYLVANIA HYDRAULIC IND. SUPPLY • HOLLY & MADISON AVE. BLDG #1 • CLIFTON HEIGHTS, PA 19018 • (610) 284-2100 HUMPHREY'S HYDRAULICS • 2214 HUCKLEBERRY RD. • ALLENTOWN, PA 18104 • (610) 435-9287 KTI62110 7/14/14...
- Page 16 TENNESSEE AUTHORIZED EQUIPMENT SERVICE • 812 POLK AVE. • MEMPHIS, TN 38126 • (901) 774-0850 LUBRICATION EQUIPMENT • 2501 MITCHELL ST. • KNOXVILLE, TN 37917 • (865) 525-8401 TEXAS AAA PNEUMATICS & SUPPLY • 907 EDEN ROC ST. • VICTORIA, TX 77904 • (361) 573-9920 STAR HYDRAULIC & TOOL SERVICE • 7012 LONG POINT • HOUSTON, TX 77055 • (713) 681-4105 VMW MAINTENANCE SOLUTIONS • 2328 BLANCO RD. • SAN ANTONIO, TX 78212 • (210) 736-4285 HYDRAULIC SERVICE & SUPPLY • 100 HOWELL ST. • DALLAS, TX 75207 • (214) 748-6015 WATCO EQUIPMENT SERVICES • 6005 MILWEE ST., STE. 706 • HOUSTON, TX 77092 • (713) 290-9033 UTAH GUSTIN HYDRAULIC • 151 W. 2125 SOUTH • SALT LAKE CITY, UT 84115 • (801) 487-0624 VIRGINIA JACK-MAN • 110 ANN ST. • MADISON HEIGHTS, VA 24572 • (434) 847-6963 HYDRAULIC SERVICE COMPANY • 3215 VICTORY BLVD. • PORTSMOUTH, VA 23702 • (757) 487-2513 SARVERS HYDRAULICS • 2550 JOHNSON AVE. • ROANOKE, VA 24017 • (540) 344-0799 WASHINGTON SPOKANE PUMP • 3626 E. TRENT AVE. • SPOKANE, WA 99202 • (509) 535-9771 UNIVERSAL REPAIR • 1611 BOYLSTON AVE. • SEATTLE, WA 98122 • (206) 322-2726 WEST VIRGINIA GILLETTE REPAIR SERVICE • ROUTE 8, BOX 128-A • FAIRMONT, WV 26554 • (304) 366-3119 WISCONSIN AFI DIRECT SERVICES • 7515 S. 10TH ST. • OAK CREEK, WI 53154 • (414) 764-1160 CANADA ALBERTA PRECISION HYDRAULICS • 940-48 AVE. SE • CALGARY, ALBERTA T2G 5B1 • (403) 243-5997 DAN’S POWER TOOL REPAIR • 8149 WAGNER RD. NE • EDMONTON, ALBERTA T6E 4N6 • (780) 490-1955 OR (780) 490-1956 BRITISH COLUMBIA RAMTORC TOOLS, INC. • 160-11960 HAMMERSMITH WAY • RICHMOND, BRITISH COLUMBIA V7A 5C9 • (604) 271-3220 MANITOBA ACCUTOOL SERVICE • 465 LUCAS AVE. • WINNEPEG, MANITOBA R3C 2E6 • (204) 772-6523 ONTARIO MONARCH REBUILDING, INC. • 97 BESSEMER RD. UNIT 5 • LONDON, ONTARIO N6E 1P9 • (519) 681-5640 QUEBEC INSTRUMENT SALES & SERVICE • 6059 DE MAISONNEUVE BLVD. • W. MONTREAL, QC H4A 3R8 • (514) 481-8111 MINI HYDRAULIQUE INC. • 2732 RUE DE LA FAUNE • QUEBEC, QC G3E 1H4 • (418) 843-6177 MR. TANGUAY & FILS • 1110 CROISSIANT CLAIRE • LACHINE, QUEBEC H8S 1A1 • (514) 933-8073 OR (514) 639-8825 KTI62110 7/14/14...
