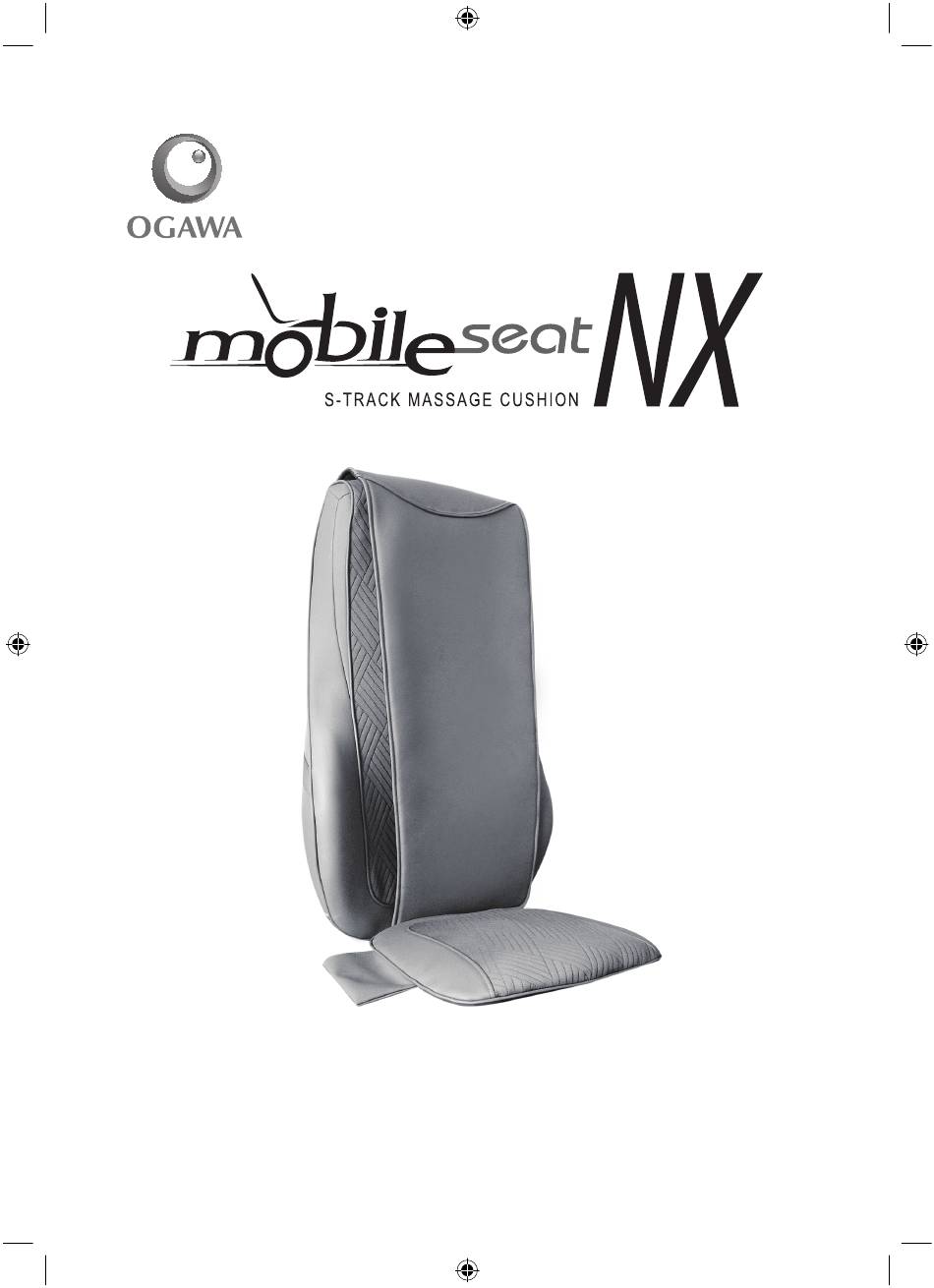

- Page 1 User Manual OZ 0988 使用手册 Ogawa OZ0968.indd 1 3/5/2015 5:57:53 PM...
- Page 2 User Manual All information is correct at the time of print Ogawa OZ0968.indd 1 3/5/2015 5:57:53 PM...
-
Page 3: Table Of Contents
CONTENTS Safety Instructions Warranty Claims Main Unit & Accessories Controller Diagram Product Operation Guide Display Product Maintenance Troubleshooting Product Specifi cations Contact Us Ogawa OZ0968.indd 2 Ogawa OZ0968.indd 2 3/5/2015 5:57:53 PM 3/5/2015 5:57:53 PM... -
Page 4: Safety Instructions
Caution and warning ● Unplug the appliance from the outlet when not in use. ● Do not use any attachments that are not recommended by OGAWA. ● Do not operate this appliance if it has a damaged cord or plug. Please return the unit to OGAWA Service Center for examination and repairs. - Page 5 ● The appliance has a heated surface. Persons insensitive to heat must be careful when using the appliance. Ogawa OZ0968.indd 4 Ogawa OZ0968.indd 4 3/5/2015 5:57:53 PM...
-
Page 6: Warranty Claims
7. Warranty is not effective to rental, business, commercial, institutional or other non- residential users. 8. All services covered by this warranty must be approved by OGAWA and repaired by authorized technicians only. 9. If replacement parts for defective materials are not available, OGAWA reserves the right to make substitution in lieu of repair or replacement. -
Page 7: Main Unit & Accessories
Main Unit & Accessories A) Back Cushion Detachable Backrest Flap C) Seat Cushion D) Cable plug Controller Ogawa OZ0968.indd 6 3/5/2015 5:57:53 PM... -
Page 9: Product Operation Guide
Velcro. iii. Backrest flap ● A detachable backrest flap is provided for a gentler massage. ● Remove the backrest flap if you prefer more intense massage. Ogawa OZ0968.indd 8 Ogawa OZ0968.indd 8 3/5/2015 5:57:53 PM 3/5/2015 5:57:53 PM... - Page 10 Press this button, turn on (shiatsu + rolling) slow mode.,the indicator light turn on. Press this button second time, turn on (shiatsu + rolling) fast mode, the indicator ligh turn on. Press this button again, turn off (shiatsu + rolling) function, the indicator light turn off. Ogawa OZ0968.indd 9 3/5/2015 5:57:53 PM...
- Page 11 This key is valid in the spot / Upper Relief / Lower Relief / Remedy / Refresh Press this button to activate the heating, the indicator light turn on. Press this button again to close the heating, the indicator light turn off Ogawa OZ0968.indd 10 3/5/2015 5:57:54 PM...
-
Page 12: Display
● light is off. Press the [Power] button after use and the massager will stop operating. Massage ● roller will resume to their original position. Unplug the appliance from power outlet. ● ● ● Ogawa OZ0968.indd 12 3/5/2015 5:57:54 PM... -
Page 13: Product Maintenance 13 If
● Not recommended for use on wooden surfaces as the zipper may damage the wood. ● Only gentle force should be exerted against the unit in order to eliminate any risk of injury. ● Do not attempt to repair the product, please contact ‘OGAWA Service Center’ for any servicing required. ●... -
Page 14: Troubleshooting
● Reconnect the power cord. Sudden stop. ● Use the product when electricity is restored. ● Reconnect the power cord. Product Specifications Product Name Mobile Seat NX Model number of the product OZ 0988 Power source 220-240V~ Output Voltage 2.5A... - Page 15 OGAWA Vietnam Co Ltd 2nd floor,Petroland Tower, 12 Tan Trao,Tan Phu ward District Ho Chi Minh...
- Page 16 附 件 手 控 器 说 明 产 品 操 作 说 明 性 能 指 示 以 产 品 保 养 疑 难 解 答 产 品 规 格 联 络 我 们 Ogawa OZ0968.indd 16 3/5/2015 5:57:54 PM...
- Page 17 健康注意事项 以下人士，请在使用前先咨询医生的意见： - 心脏病患者 - 怀孕 - 身体不适者 iii. 以下情况请勿使用本产品 ● 当一次使用本产品超过15分钟时。 ● 小孩或残病人士在无人监督的情况下。 ● 睡前。 ● 产品外层破损。 ● 液体泼溅到产品上。 ● 使用过程中感到不寻常或剧烈疼痛。 ● 使用中过程中发觉任何机件故障或不寻常状况。 ● 打雷时 警告 ● 没有使用时，请拔下电源插头。 ● 请勿使用非OGAWA提供的配件。 ● 当电源线或插头损坏时，请勿使用并及时联系OGAWA服务中心进行维修检 查。 Ogawa OZ0968.indd 17 3/5/2015 5:57:54 PM...
- Page 18 ● 8岁及大于该年龄的儿童，肢体不健全、感官或者精神上有障碍或缺乏相关知 识经验的人必须在被告知相关风险以及正确使用方法，并在有人指导并监督的 情况下使用该产品。 ● 儿童不能在产品上玩耍。 ● 儿童必须在有监管的条件下才能对该产品进行清洁及维护。 ● 为确保安全及正确使用，使用前请务必详细参阅本说明书。 ● 过度使用可能会导致产品过热或缩短产品寿命，重复使用时，须让产品冷却一 段时间后再使用。 ● 使用时发出的声响属正常，这是由产品振动而产生的。 ● 正在接受药物或医疗治疗者，请在使用前咨询医师。若您感觉不适，请勿使用 本产品。 ● 如果在低温室中使用，请勿骤然升高温度。建议将温度逐渐升高调整到正常温 度后。 ● 若将产品存放于低温或高温的环境中，建议您在一小时后才进行使用本产品以 达到最佳的按摩体验 ● 请勿拆卸本产品。触碰内部机件可能导致故障或触电意外。 ● 请勿用潮湿的手安插或拔出电源插头。 ● 当电源插座有松动时，请勿使用。 ● 如果电源线破损，必须由该产品的制造商、售后服务提供商或者由类似有资质 的个人维修，以避免不良后果的产生。 ● 该产品有加热表面，对于热不敏感的人必须小心使用。 Ogawa OZ0968.indd 18 3/5/2015 5:57:54 PM...
- Page 19 保修权限 1. 本保修权限不可转让。 血 2. 本保修服务仅对在OGAWA购买的产品有效。 3. 当要求保修服务时，请出示购买证明（正本收据）。 4. 所有保修项目，包括但不限于这些健身及适销性的保修项目有效期限需视保修政策 而定。 5. 因错误使用、处理不当以及未经授权私自改装和维修产品而导致的损坏，不属于保 修范围。 6. 此保修范围不包括不属于产品本身的附件。 7. 此保修范围不适用于租凭、交易、商业、机构或其他非住宅用户。 知 8. 此保修范围内所涉及的维修服务需经过OGAWA授权，且必须由授权的技术人员维 的 修。 9. 若需更换的维修附件缺货，OGAWA有权采用替代配件进行维修。 一 用 温 以 质 Ogawa OZ0968.indd 19 3/5/2015 5:57:54 PM...
- Page 20 手 主要部件及附件 A) 背垫 可拆式披风 C) 坐垫 D) 适配器接头 手控器 Ogawa OZ0968.indd 20 3/5/2015 5:57:54 PM...
- Page 22 产品操作说明 产 使用前步骤 ● 为避免机件在运输过程中受损，产品背部装有一颗螺丝钉。 使用前请将该螺丝钉移除。 ● 请使用产品配备的六角扳手移除螺丝钉，然后使用提供的插塞置入原处。 固定产品 ● 产品配有固定带，适用于各式座椅。 ● 将产品放置于座椅上，将两条固定带向后环绕椅背，再将魔术粘贴合固 定。 iii. 背垫 ● 产品附有一层具备魔术贴的背垫，可缓解按摩头对身体施加的力度。 ● 如果您想要更强的按摩力度，可将背垫移除。 Ogawa OZ0968.indd 22 3/5/2015 5:57:55 PM...
- Page 23 产品操作说明 1. [电源] 将按摩器电源线接入市电中，按摩器获得电源，如果按摩器背部机芯不在底部，则 背部机芯自行复位到底部，复位过程手控器Power灯闪亮，所有按键不响应。复位 完成后，按Power键一次，控制器Power指示灯亮，进入待机状态；再按一次 Power键或15min定时到，按摩器所有功能关闭，机芯复位，Power指示闪亮，复 位OK后，Power灯灭。 2. [颈肩舒缓] 在Power开启状态下，此键才有效 第一次按此键，开启颈肩舒缓功能，指示灯亮。 第二次按此键，关闭颈肩舒缓功能，指示灯灭。 3. [腰部舒缓] 在Power开启状态下，此键才有效。 第一次按此键，开启腰部舒缓功能，指示灯亮。 第二次按此键，关闭腰部舒缓功能，指示灯灭。 4. [开背释压] 在Power开启状态下，此键才有效。 第一次按此键，开启开背释压功能，指示灯亮。 第二次按此键，关闭开背释压功能，指示灯灭。 5. [活力恢复] 在Power开启状态下，此键才有效。 第一次按此键，开启活力恢复功能，指示灯亮。 第二次按此键，关闭活力恢复功能，指示灯灭。 [定点向上 ] 在定点/活力恢复/开背释压/腰部舒缓/颈肩舒缓开启状态下，此键才有效。 长按此键，背部机芯向上行走，指示灯闪亮；若碰到背部上行程开关，则关行走， 指示灯长亮；放开此键，背部机芯停止行走，指示灯灭。此时转为定点揉捏状态。 Ogawa OZ0968.indd 23 3/5/2015 5:57:55 PM...
- Page 24 产 产品操作说明 7. [定点向下] 在定点/活力恢复/开背释压/腰部舒缓/颈肩舒缓开启状态下，此键才有效。 长按此键，背部机芯向下行走，指示灯闪亮；若碰到背部下行程开关，则关行走， 指示灯长亮；放开此键，背部机芯停止行走，指示灯灭。此时转为定点揉捏状态。 8. [揉捏] 在Power开启状态下，此键才有效。 第一次按此键，开启（揉捏+行走）慢档功能，指示灯亮。 第二次按此键，开启（揉捏+行走）快档功能，指示灯亮。 第三次按此键，关闭（揉捏+行走）功能，指示灯灭。 9. [推拿] 在Power开启状态下，此键才有效。 第一次按此键，开启行走慢档功能，指示灯亮。 第二次按此键，开启行走快档功能，指示灯亮。 第三次按此键，关闭行走功能，指示灯灭。 10. [震动] 在Power开启状态下，此键才有效。 第一次按此键，开启震动功能，指示灯亮。 第二次按此键，关闭震动功能，指示灯灭。 11. [宽度调整] 在推拿状态下，此键才有效；按一下此键，调节一次按摩头宽度。 12. [加热] 在定点/活力恢复/开背释压/腰部舒缓/颈肩舒缓/揉捏/推拿状态下，此键才有效。 第一次按此键，开启加热功能，指示灯亮； 第二次按此键，关闭加热功能，指示灯灭。 Ogawa OZ0968.indd 24 3/5/2015 5:57:55 PM...
- Page 25 ● 5. 方便携带。 ● 6. 遥控器易操作。 7. 使用15分钟后，产品自动停止操作。 清 8. LED 显示灯。 ● 使用效果 ● 1. 缓解肌肉疼痛 ● 2. 缓解精神紧张并降低压力 ● 3. 促进血液循环 ● 在不使用时，要先按下[开关]键，请勿立即切断电源，需待滚轮回复到底部及指示灯熄 提 灭后才切断电源。 ● 使用完毕之后，请按下’开/关’键，产品将停止操作，按摩滚轮将自动复位。复位完成 后，可以安全拔出电源线。 ● ● ● ● Ogawa OZ0968.indd 26 3/5/2015 5:57:55 PM...
- Page 26 ● 远离尖状物以免刮破按摩器表面。 ● 请勿将电线缠绕按摩器。 ● 请勿以控制线悬挂按摩器。 清洁 ● 清洗时只须用柔软微湿的海绵抹拭即可。 ● 清洗前切记关掉电源并待按摩器冷却。 ● 切勿将加热按摩器浸于任何溶液中清洗。 ● 将按摩器远离水或其他液体。 ● 切勿用清洁剂、刷子、汽油、煤油、玻璃清洁剂或者稀释剂清洗按摩器。 熄 提示 ● 为了避免加热按摩垫外套破损，在调整按摩位置时，请不要依靠在按摩垫上。 成 ● 请勿用身体阻挡在移动中的按摩机制。 ● 因为拉链可能会损坏木椅表面，所以我们建议不要将加热按摩器放在木椅上使用。 ● 使用过程中，避施力过度于按摩器以防受伤。 ● 请勿自行维修本产品，如需维修服务，请与OGAWA售后服务中心联系。 ● 小心当放在浅色PU /织物座椅上时，一些材料可能会染色。 ● 小心当印刷材料放在产品上，一些材料可能会染色。 Ogawa OZ0968.indd 27 3/5/2015 5:57:55 PM...
- Page 27 ● 长时间操作后，按摩器引擎的温度若过高，按摩器 作，但按摩器无法操作 将自动处于温度保护状态。请关闭电源并暂停使用 30~50分钟以上让引擎内部散热。 背部按摩功能无法操作。 ● 电源开关打开 ● 电源线插好 座部振动无法工作。 ● 座部振动功能打开 ● 电线插好 突然停止操作。 ● 通电 ● 电线接好 产品规格 产品名称 Mobile Seat NX 产 品 型 号 额 定 电 压 伏 特 额 定 频 率 ～...
- Page 28 OGAWA Vietnam Co Ltd 2nd floor,Petroland Tower, 12 Tan Trao,Tan Phu ward District Ho Chi Minh...
- Page 29 Hong Kong . Taiwan . Turkey . Pakistan . Mauritius . Russia . France . Canada Thailand . Korea . Au stralia . Dubai . K.S.A . Nigeria . Egypt . Lebanon . Denmark Sweden . U.S.A Ogawa OZ0968.indd 30 3/5/2015 5:57:56 PM...
