ROBLIN REFLET INCLINEE PERLE/MOSAIQUE Installation Manual

Kitchen extractor hood
Hide thumbs

Advertisement

Quick Links

Download this manual

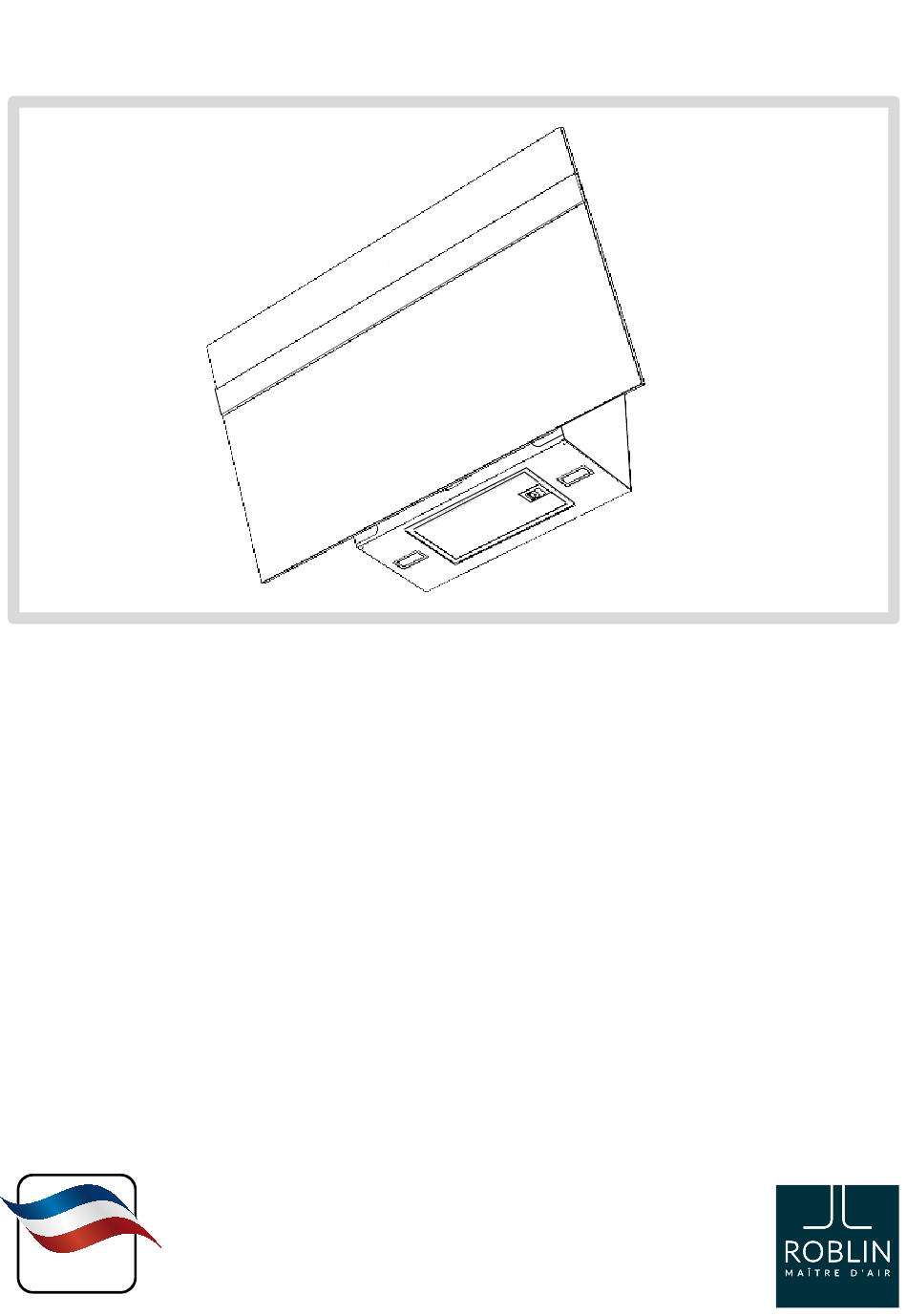

MANUEL D'INSTALLATION
REFLET INCLINEE PERLE/MOSAÏQUE
FR
Manuel d'installation
EN
Installation manual
DE
Installationsanleitung
IT
Manuale per l'installazione
ES
Manual de instalación
NL
Installatiehandleiding
FABRIQUÉ EN
FRANCE
Hotte aspirante de cuisine
Kitchen extractor hood
Küchenabzugshaube
Cappa aspirante
Campana extractora
Afzuigkap voor de keuken

Advertisement

loading
Need help?

Need help?

Do you have a question about the REFLET INCLINEE PERLE/MOSAIQUE and is the answer not in the manual?

Questions and answers

Related Manuals for ROBLIN REFLET INCLINEE PERLE/MOSAIQUE

Summary of Contents for ROBLIN REFLET INCLINEE PERLE/MOSAIQUE

  • Page 1 MANUEL D‘INSTALLATION REFLET INCLINEE PERLE/MOSAÏQUE Manuel d‘installation Hotte aspirante de cuisine Kitchen extractor hood Installation manual Küchenabzugshaube Installationsanleitung Cappa aspirante Manuale per l‘installazione Campana extractora Manual de instalación Installatiehandleiding Afzuigkap voor de keuken FABRIQUÉ EN FRANCE...
  • Page 2 REFLET INCLINEE PERLE/MOSAÏQUE – 2 –...
  • Page 3 REFLET INCLINEE PERLE/MOSAÏQUE – 3 –...
  • Page 4 REFLET INCLINEE PERLE/MOSAÏQUE 112.0077.196 112.0577.523 112.0577.524 112.0577.528 ROBLIN 112.0540.798 – 4 –...
  • Page 5 REFLET INCLINEE PERLE/MOSAÏQUE mini – 5 –...
  • Page 6 REFLET INCLINEE PERLE/MOSAÏQUE – 6 –...
  • Page 7 REFLET INCLINEE PERLE/MOSAÏQUE ECLAIRAGE LIGHTING BELEUCHTUNG 2 LED 1 W convertisseur converter Black Brown Light Blue 1 2 3 L1 L2 4 5 6 7 8 9 motor light LIMANDE COMMANDE FLAT CABLE MULTI-FLACH KABEL FERNBEDIENUNG RECEPTEUR INFRAROUGE REMOTE CONTROL ELEKTRONISCHE STEUERUNG BOITIER COMMANDE PUSCH BUTTON PANEL...
  • Page 8 REFLET INCLINEE PERLE/MOSAÏQUE mini 328mm Ø8mm 79.5mm Ø +/- 67mm 157mm 877mm min fixation 947mm max positive 790mm min 860mm max – 8 –...
  • Page 9 REFLET INCLINEE PERLE/MOSAÏQUE Ø8mm Ø 67mm – 9 –...
  • Page 10 REFLET INCLINEE PERLE/MOSAÏQUE – 10 –...
  • Page 11 REFLET INCLINEE PERLE/MOSAÏQUE – 11 –...
  • Page 12 REFLET INCLINEE PERLE/MOSAÏQUE fixation positive fixation positive – 12 –...
  • Page 13 REFLET INCLINEE PERLE/MOSAÏQUE – 13 –...
  • Page 14 REFLET INCLINEE PERLE/MOSAÏQUE 1-2mm Ø8mm – 14 –...
  • Page 15 REFLET INCLINEE PERLE/MOSAÏQUE – 15 –...
  • Page 16 REFLET INCLINEE PERLE/MOSAÏQUE – 16 –...
  • Page 17 REFLET INCLINEE PERLE/MOSAÏQUE – 17 –...
  • Page 18 REFLET INCLINEE PERLE/MOSAÏQUE – 18 –...
  • Page 19 REFLET INCLINEE PERLE/MOSAÏQUE – 19 –...
  • Page 20 REFLET INCLINEE PERLE/MOSAÏQUE – 20 –...
  • Page 21 REFLET INCLINEE PERLE/MOSAÏQUE – 21 –...

  • Page 22: Installation

    REFLET INCLINEE PERLE/MOSAÏQUE Installation Installation Assurez-vous que l'installation est effectuée Make sure that the installation is carried out only by uniquement par du personnel formé et qualifié. specifically trained and qualified personnel. Durant l'installation, respectez les réglementations During installation observe the applicable regulations applicables concernant l'air évacué.

  • Page 23: Montage

    REFLET INCLINEE PERLE/MOSAÏQUE Montage Installazione Montage nur von entsprechend geschultem Accertarsi che l'installazione sia effettuata Fachpersonal durchführen lassen. unicamente da personale appositamente addestrato e Bei der Montage die geltenden Abluftvorschriften qualificato. beachten. Rispettare la normativa applicabile riguardo all'aria di Für die Befestigung des Geräts nur geeignete scarico.

  • Page 24: Instalación

    REFLET INCLINEE PERLE/MOSAÏQUE Instalación Installatie Asegúrese de que la instalación se realice únicamente Zorg ervoor dat de installatie uitsluitend wordt por personal específicamente formado y cualificado. uitgevoerd door speciaal opgeleid en gekwalificeerd Durante la instalación, observe las normativas personeel. aplicables en materia de aire de escape. Houd tijdens de installatie de geldende richtlijnen in Monte el dispositivo solo con material de fijación verband met afvoerlucht in acht.

  • Page 25: Ligação Elétrica

    REFLET INCLINEE PERLE/MOSAÏQUE Instalação Εγκατάσταση Certifique-se de que a instalação é apenas efetuada Βεβαιωθείτε ότι η εγκατάσταση πραγματοποιείται por pessoal especificamente treinado e qualificado. μόνο από τεχνικά καταρτισμένο και εξουσιοδοτημένο Durante a instalação observe os regulamentos προσωπικό. aplicáveis relativamente ao escape de ar. Κατά...
  • Page 26 REFLET INCLINEE PERLE/MOSAÏQUE Installation Installasjon Sørg for, at installationen udelukkende udføres af Sørg for at installasjonen kun utføres av spesielt særligt uddannet og kvalificeret personale. opplært og kvalifisert personell. Under installationen skal man overholde de gældende Under installasjonen, må gjeldende forskrifter om regler vedrørende aftræksluft.
  • Page 27 REFLET INCLINEE PERLE/MOSAÏQUE Installation Montáž Se till att installationen endast utförs av särskilt Zajistěte, aby montáž prováděl pouze náležitě utbildad och kvalificerad personal. vyškolený a kvalifikovaný personál. Under installationen iaktta gällande bestämmelser om Během montáže dodržujte platné předpisy o frånluften. odtahovém vzduchu.
  • Page 28 REFLET INCLINEE PERLE/MOSAÏQUE Montaż Inštalácia Montaż urządzenia może zostać wykonany wyłącznie Uistite sa, že inštaláciu vykonáva iba špeciálne przez specjalnie przeszkolony i wykwalifikowany vyškolený a kvalifikovaný personál. personel. Počas inštalácie dodržiavajte príslušné predpisy Podczas montażu należy przestrzegać obowiązujących týkajúce sa odsávaného vzduchu. przepisów dotyczących odprowadzania powietrza.

  • Page 29: Conexiuni Electrice

    REFLET INCLINEE PERLE/MOSAÏQUE Instalare Монтаж Asiguraţi-vă că instalarea este efectuată numai de Задължително е монтажът да бъде извършен от către personal de specialitate. специално обучени и квалифицирани служители. Instalarea trebuie să fie efectuată cu respectarea При монтаж трябва да се спазват приложимите reglementărilor în vigoare privind evacuarea aerului.
  • Page 30 REFLET INCLINEE PERLE/MOSAÏQUE Встановлення Установка Процедуру встановлення має здійснювати лише Процедуру установки должен выполнять спеціально навчений персонал, що володіє исключительно специально обученный персонал, відповідними навичками. владеющий соответствующими навыками. При встановленні слід дотримуватися чинних норм При установке необходимо придерживаться регулювання відведення повітря. действующих...
  • Page 31 REFLET INCLINEE PERLE/MOSAÏQUE Kurulum 安装 Kurulum işleminin sadece özel olarak eğitim almış 确保安装只由专门经过培训的合格人员进行。 kalifiye personel tarafından gerçekleştirildiğinden emin 在安装时遵守有关排放气体的现行适用法规。 olun. 只使用适当的安装材料来安装装置。 Kurulum sırasında yürürlükteki egzoz havasına ilişkin 确保损坏的电缆由制造商或客户服务进行更 düzenlemelere uyun. 换。 Ürünü sadece uygun sabitleme malzemelerini kullanarak monte edin. 安装位置 Hasarlı...
  • Page 32 Franke France S.A.S. B.P 13 - Avenue Aristide Briand 60230 Chambly (France) Service consommateur: 04.88.78.59.93...
