ANSCHLÜSSE & JUMPER EINSTELLUNGEN
J4:
Pin Belegung Pin Belegung
1 3.3 Volt (Orange) 7 5 Volt (pre-charge)
2 3.3 Volt (Orange) 8 5 Volt (Rot)
3 3.3 Volt (pre-charge) 9 5 Volt (Rot)
4 Ground (Schwarz) 10 Ground (Schwarz)
5 Ground (Schwarz) 11 Reserviert
6 Ground (Schwarz) 12 Ground (Schwarz)
JP2:
DIS = Die Funktion WAKE ist ausgeschaltet. (Werkseinstellung)
ENA = Die Funktion WAKE ist eingeschaltet. Der PC kann nun durch
DIS
die eingebauten Schnittstellenkarten aktiviert werden.
ENA
Dieser sollte aber bei Standard Anwendungen nicht verstellt werden.
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1098 geben. Bei Unklarhei-
ten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus. Ziehen Sie
bei allen Geräten den Netzstecker. Entfernen Sie vorsichtig das Gehäuse Ihres Desktop
PC's (lösen Sie dazu evtl. zuvor die Schrauben des Gehäuses). Suchen Sie nun einen
freien PCI-Express Slot.
2. Stecken Sie nun die EX-1098 in den ausgewählten PCI-Express Slot ein. Beachten Sie das
die Karte korrekt eingesteckt ist, sodass eine Gefahr eines Kurzschlusses ausgeschlossen
werden kann! Danach befestigen Sie die EX-1098 mit einer Schraube an dem Gehäuse.
3. Nun können Sie das Gehäuse Ihres PC's wieder schließen.
4. Jetzt können Sie Ihre PCI-Karten in die optional erhältliche EX-1012 einbauen.
5. Verbinden Sie nun das USB-C Kabel mit der EX-1098 und der optional erhältlichen EX-1012.
6. Als letztes verbinden Sie das im Lieferumfang enthaltene Netzteil der optional erhältlichen EX-
1012 mit der Erweiterungs-Box.
Wichtig!!! Schalten Sie die externe Erweiterung von Exsys immer ein bevor Sie den PC
einschalten und erst ab nachdem der PC komplett heruntergefahren wurde. Sonst wer-
den ggf. eingebaute Karten nicht korrekt erkannt! Eine Hot-Plug & Play Funktion unter-
stützt die EX-1098 nicht!
TREIBER INSTALLATION
Alle Betriebssystem
Zur Installation der EX-1098 ist keine manuelle Treiberinstallation notwendig, da die Treiber in
allen Betriebssystemen enthalten sind und nach Einbau der EX-1098 automatisch installiert
werden.
2
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Pin Belegung
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
13 12 Volt (pre-charge)
14 12 Volt (Gelb)
15 12 Volt (Gelb)

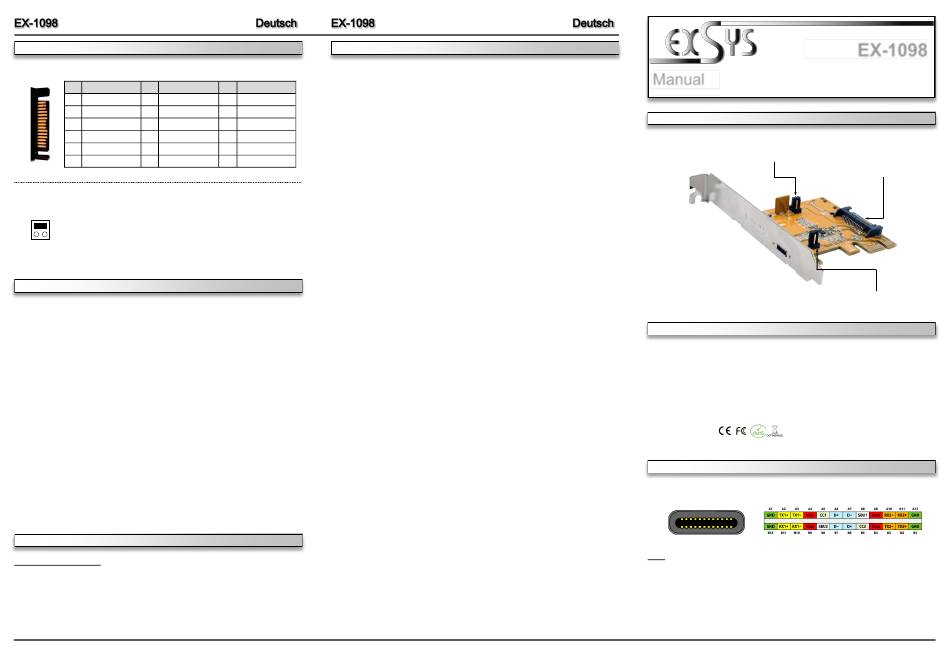

LAYOUT
DESCRIPTION & TECHNICAL INFORMATION
The EX-1098 is a card for connecting an external expansion from Exsys with USB-C connector.
For example, the EX-1012 with 4 PCI slots to expand or add PCI slots via the PCI-Express bus.
It supports data transfer rates of up to 250Mbytes per second. With the EX-1098 a low profile
bracket is included for slim PC cases up to a maximum height of 8cm.
Compatibility:
Operating Systems:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS & JUMPER SETTINGS
J2:
Note!
By dual assignment of the pins, the USB-C plug can be plugged into the port on both
sides.
3
Manual
Vers. 1.0 / 08.11.21
JP1: Don't implement! Jumper for future
Expansion-Boxes planned!
J4: SATA 15 Pin Power Connector
JP2: WAKE Function On-/ Off
PCI-Express x1 to x16
All Operating Systems
1x USB 3.2 Gen 1 C-Connector, 1x SATA 15 Pin Connector
EX-1098, USB-C Cable, Low Profile Bracket, Manual
4
EX-1098
for PC Power Supply
