eKey Winkhaus blueMotion Quick Start Manual

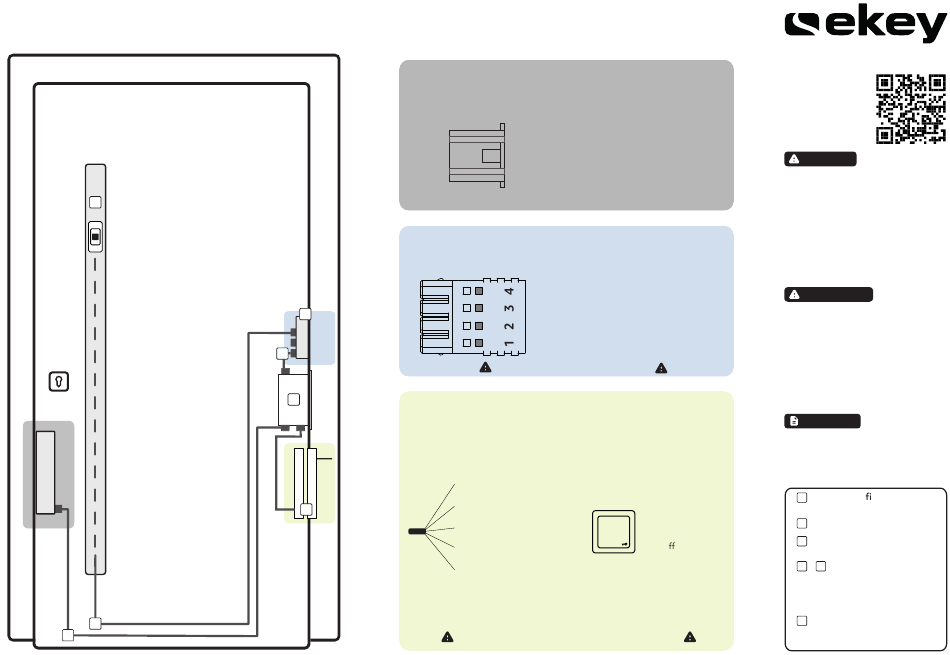

Verkabelungsplan
1
M
2
4
ekey dLine/Winkhaus blueMotion
Anschluss an Winkhaus EV-G
Anschluss an den Controller
3
6
5
Anschluss an die Elektroinstallation
EV-G
5
Pin Farbe Bezeichnung
4 gelb Steuereingang
Steuereingang
3 grün
2 braun GND (-)
VDC (+)
1 weiß
Pin Farbe Bezeichnung
4 gelb Steuereingang
Steuereingang
3 grün
2 braun GND (-)
VDC (+)
1 weiß
Jumper muss entfernt werden!
Bezeichnung
Farbe
weiß VDC (+) (24)
braun GND (-)
Eingang
grün
Eingang
gelb
grau
Akkupack
ohne Akkupack - zusammen mit weiß auf +24 V
klemmen
Freie Adern müssen getrennt isoliert werden!
ID367/756: Version 1, 2021-03-01
GEFAHR
Lebensgefahr durch Strom: Alle ekey-
Geräte sind mit Schutzkleinspannung
zu betreiben. Versorgen Sie sie
ausschließlich mit Netzteilen der
Schutzklasse 2 nach EN 62368-1.
Bei Missachtung besteht Lebensgefahr
durch elektrischen Schlag.
Elektrische Anschlussarbeiten im
Niederspannungsbereich dürfen nur
durch Elektrofachkräfte durchgeführt
werden.
ACHTUNG
Sachschäden bei falscher Montage
und Verkabelung: Die Geräte des
Systems werden mit elektrischem
Strom betrieben.
Bei falscher Montage und Verkabelung
können die Geräte des Systems zerstört
werden!
Montieren und verkabeln Sie
die Geräte des Systems richtig, bevor
Sie sie mit Strom versorgen!
HINWEIS
Dieser Verkabelungsplan unterliegt
keinem Änderungsdienst. Optische und
technische Änderungen, Irrtümer,
Satz- und Druckfehler bleiben
vorbehalten.
ekey dLine ngerprint
1
450007
Türtaster
ekey dLine cable FP
2
potentialfrei,
für manuelle
ekey dLine controller
3
Türö nung
450008
+
4 5
Kabelübergang mit ext.
Steuerung/EV-G-Box und
Motorkabel
Winkhaus-Art.-Nr. 5040512
ekey dLine cable MT 0,5 m
6
Winkhaus blueMotion
201359
Winkhaus-Set
