eKey KFV Genius A Quick Start Manual

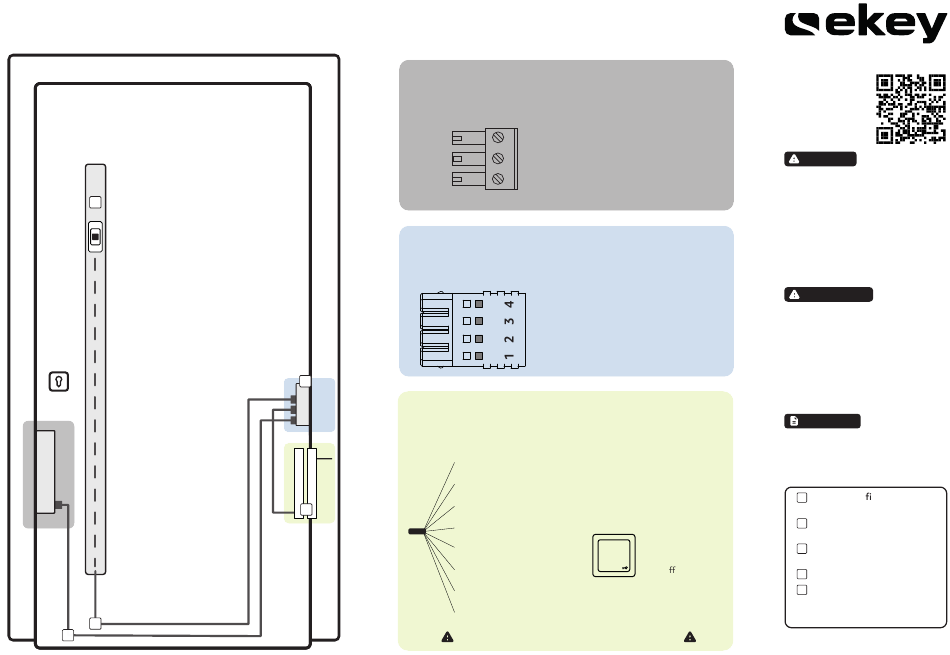

Verkabelungsplan
1
M
2
4
ekey dLine/KFV Genius A
Anschluss an das Motorschloss
Anschluss an den Controller
3
Anschluss an die Elektroinstallation
5
Bezeichnung
Pin Farbe Farbe
weiß VDC (+)
2
3 braun GND (-)
4 grün Schaltimpuls (+)
Pin Farbe Bezeichnung
4 - -
Schaltimpuls (+)
3 grün
2 braun GND (-)
1 weiß VDC (+)
Bezeichnung
Farbe
weiß VDC (+) (24)
braun GND (-)
ekey-Bus
grün
ekey-Bus
gelb
Eingang
blau
Eingang
grau
Für Funktionsprüfung
rosa
rot Für Funktionsprüfung
Freie Adern müssen getrennt isoliert werden!
ID364/753: Version 1, 2021-01-25
GEFAHR
Lebensgefahr durch Strom: Alle ekey-
Geräte sind mit Schutzkleinspannung
zu betreiben. Versorgen Sie sie
ausschließlich mit Netzteilen der
Schutzklasse 2 nach EN 62368-1.
Bei Missachtung besteht Lebensgefahr
durch elektrischen Schlag.
Elektrische Anschlussarbeiten im
Niederspannungsbereich dürfen nur
durch Elektrofachkräfte durchgeführt
werden.
ACHTUNG
Sachschäden bei falscher Montage
und Verkabelung: Die Geräte des
Systems werden mit elektrischem
Strom betrieben.
Bei falscher Montage und Verkabelung
können die Geräte des Systems zerstört
werden!
Montieren und verkabeln Sie
die Geräte des Systems richtig, bevor
Sie sie mit Strom versorgen!
HINWEIS
Dieser Verkabelungsplan unterliegt
keinem Änderungsdienst. Optische und
technische Änderungen, Irrtümer,
Satz- und Druckfehler bleiben
vorbehalten.
ekey dLine ngerprint
1
450007
ekey dLine cable FP
2
Türtaster
ekey dLine controller
3
potentialfrei,
450008
für manuelle
Türö nung
ekey dLine cable MT
4
ekey dLine cable transfer
5
48 cm 2,5 m
201401
