Line Seiki E48 Series Instruction Manual

E48 Series
電子プリ セ ッ ト カウ ンタ 取扱説明書
Electronic Preset Counter
E48
Series
この度は当社の電子プリセッ トカウンタをお買い上げ頂き、
誠にありがと うございます。
この製品を安全にご使用頂く ために、 ご使用前に
この取扱説明書をよく お読みになり、 正しく お使いく ださい。
この説明書は、 いつでも使用できるよう大切に保管してく ださい。
Thank you for purchasing our E48 Preset Counter.
Please read this instruction manual carefully before using to
ensure the correct usage of this device.
Please keep this instruction manual for future reference.
ATTENTION
POUR UTILISATION EN ATMOSPHERE CONTROLEE.
FOR USE IN A CONTROLLED ENVIRONMENT .
ご使用上の注意
・ 本器を強い電磁波を出す機器の近く や静電気のたまっている物体の
近く で使用しないでく ださい。
・ 本器を落と したり、 強い衝撃を与えないでく ださい。
・ 本器は防水形ではありませんので、 水中や水のかかる場所での使用は
避けてく ださい。
・ 本器を直射日光、 ほこ り、 高温 ・ 多湿の影響を受ける環境で使用、
保管しないでく ださい。
・ 本器の分解、 改造等を絶対に行わないでく ださい。
・ 本器はフロン トパネルに取り付けた状態で使用してく ださい。 （ 屋内用）
・ フロントパネルの汚れをシンナーなどの有機溶剤で拭かないように
してく ださい。
・ 定格以外の電圧を印加しますと内部回路が破損する恐れがあります。
EN/IEC規格対応上のご注意
・ 電源-入力-出力間は基礎絶縁です。 （ E48-□□2の電源-入力間は非絶縁）
・ 強化絶縁 （二重絶縁） を確保するためには外部回路側で基礎絶縁を確保
してく ださい。
・ 電源入力部にIEC60127適合のヒューズ(200mA)を接続してく ださい。
形式
MODELS
形式 Model 桁数 Digit
E48-101(K) / E48-111(K)
E48-102(K) / E48-112(K)
E48-201(K) / E48-211(K)
E48-301(K) / E48-311(K)

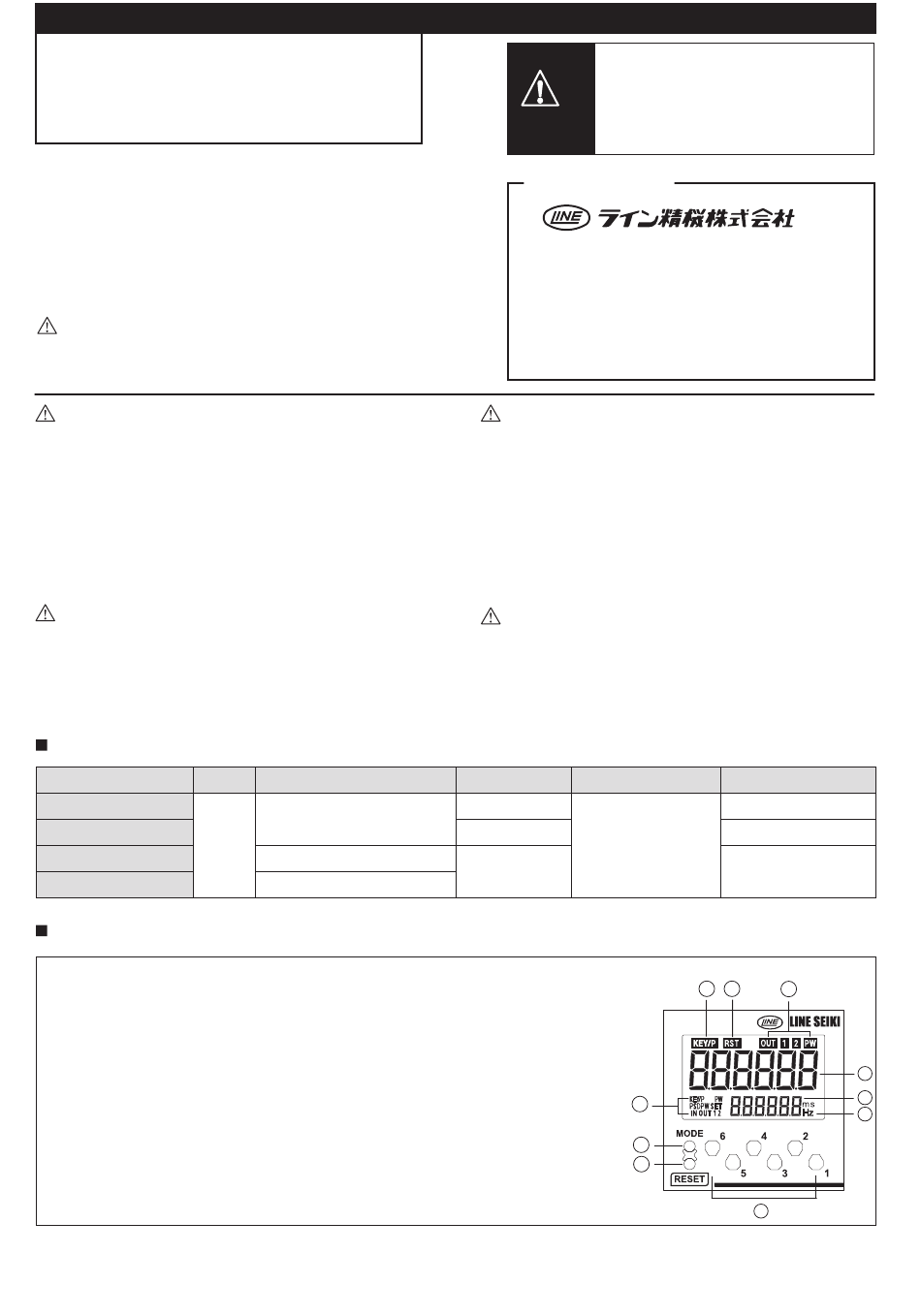

各部の名称
FRONT PANEL FEATURES
①カウン ト表示
Count display
②設定値表示
Preset/Programming Setting display
③設定項目表示
Program item display
計数速度
IN Hz
count speed
出力方式設定
OUT
output mode
出力時間設定
OUT ms
output time
プリスケール
PS
prescale
小数点位置設定
DP
decimal point position
W 書き込み
write
KEY/P キープロテク ト
key lock
SET プリセッ ト値設定
preset value setting
PW 予報値設定
prewarn value setting
Instruction Manual
設定段数 Preset
1段 1 level preset
6
2段 2 level preset
1段+予報設定 1 level preset + prewarn
※ 末尾K : リ モートキープロテク ト機能
④出力表示
⑤外部リセッ ト入力表示
⑥キープロテク ト表示
⑦桁別キー
(キー1 〜 キー6)
⑧リセッ トキー
⑨モードキー
注
意
ATTENTION
●お問い合わせは下記まで
Customer Service
ATTENTION
･ Do not use this device near machines that emit strong electromagnetic
fields or objects that store static electricity.
･ Do not drop or subject this device to strong impact.
･ Do not use or store this device where it will be exposed to water or in
places with wet conditions.
･ Do not use or store this device where it can be exposed to direct
sunlight, dust, high temperature and high humidity.
･ Do not attempt to disassemble or modify this device.
･ Mount to the front panel when using this device. (Indoor use)
･ Do not use organic solvents such as thinners etc. to clean the front
panel.
･ Internal circuit may be destroyed if a voltage outside the rated
voltage is applied.
Conformance to EN/IEC standards
･ Basic insulation is provided between Power supply - Input circuit -
Output circuit.
(Non-insulation is provided between Power supply - Input circuit
for model E48- □□ 2)
･ When reinforced insulation (Double insulation) is required,
apply basic insulation to the external-circuit-side.)
･ Use external fuse (200mA) to the power supply input. (IEC60127)
電源 Power source
AC100 - 240V
DC12 - 24V
AC100 - 240V
"K" should be added to the model number : Remote Key Lock
Output indicator
External reset input indicator
Key lock indicator
Individual digit setting keys
(Key 1 . . . . Key 6)
Reset key
Mode key
- 1 -
取扱いを誤った場合に、 取扱者が傷害を負う恐れの
ある場合や機器を損傷する恐れのある場合の
注意事項を記載しています。
Please note that misuse of this device may lead to
injury to the user or damage to the device.
Please observe all safety precautions and warnings in
this instruction manual.
LINE SEIKI CO., LTD.
〒152-0001 東京都目黒区中央町2-37-7
37-7 Chuo-cho, 2-Chome, Meguro-ku,Tokyo 152-0001 Japan
お問い合わせ電話番号は当社ウェブサイトをご確認下さい
Please visit our company website for contact details
メールアドレス webtrade@line.co.jp
Email
https://www.line.co.jp
ホームページ
Website https://www.lineseiki.com
入力方法 Input 本体サイズ Body Length
標準サイズ 100mm
接点/オープンコレクタ
電圧入力
短胴サイズ 64mm
(選択可)
Contact / Open collector
標準サイズ 100mm
Voltage input
(SELECTABLE)
6 5
3
9
8
4
1
2
3
7
