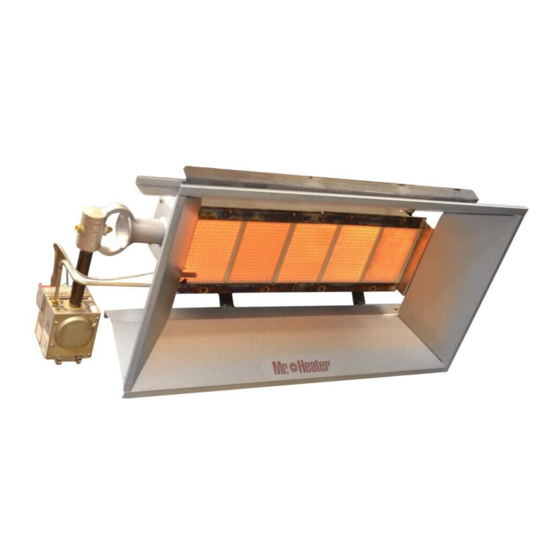

Gas fired infrared space heater
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Installer: Leave this manual with the appliance. Consumer: Retain this manual for future reference.
READ INSTRUCTIONS CAREFULLY:­Read­and­follow­all­instructions.­Place­instructions­in­a­safe­place­
for­future­reference.­Do­not­allow­anyone­who­has­not­read­these­instructions­to­assemble,­light,­
adjust­or­operate­the­heater.
Gas Fired Infrared Space Heater
WARNING:
If the information in this manual is not followed exactly, a fire or explosion
may result causing property damage, personal injury or loss of life.
­ — ­ Do­not­store­or­use­gasoline­or­other­flammable­vapors­and­liquids­in­the­vicinity­of­this­or­any­
other­appliance.
—­ WHAT­TO­DO­IF­YOU­SMELL­GAS
­ •­ Shut­off­gas­supply
­ •­ DO NOT­try­to­light­appliance
­ •­ DO NOT­use­electrical­switches­
­ •­ DO NOT­use­any­telephone­in­your­house.­­Immediately­call­your­local­gas­supplier­from­a­
­ ­
telephone­remote­from­the­area­of­the­leak.­­Follow­the­gas­supplier's­instructions.
­ •­ DO NOT­touch­any­electrical­switch;­do­not­use­any­phone­in­your­building.
­ •­­ Installation­and­service­must­be­performed­by­a­qualified­installer,­service­agency­or­the­gas­­ ­
­­­­­­­supplier.
­ •­ If­you­cannot­reach­your­gas­supplier,­call­the­fire­department
WARNING:
Improper­installation,­adjustment,­alteration,­service­or­maintenance­can­cause­property­dam-
age,­injury­or­death.­Read­the­installation,­operation,­and­maintenance­instructions­thoroughly­before­installing­or­
servicing­this­heater.­­For­assistance­or­additional­information­consult­a­qualified­installer,­service­agency,­or­gas­
supplier.­
This­is­an­unvented­gas-fired­portable­heater.­It­uses­air­(oxygen)­from­the­area­in­which­it­is­used.­
Adequate­combustion­and­ventilation­air­must­be­provided.­Refer­to­page­5.
OPERATING INSTRUCTIONS
AND OWNER'S MANUAL
www.mrheater.com
­800-25 1-0001
•
MODEL#
MH40NG
MH40LP
18682
