SCS Sentinel prim' OneGate 3 Manual page 5

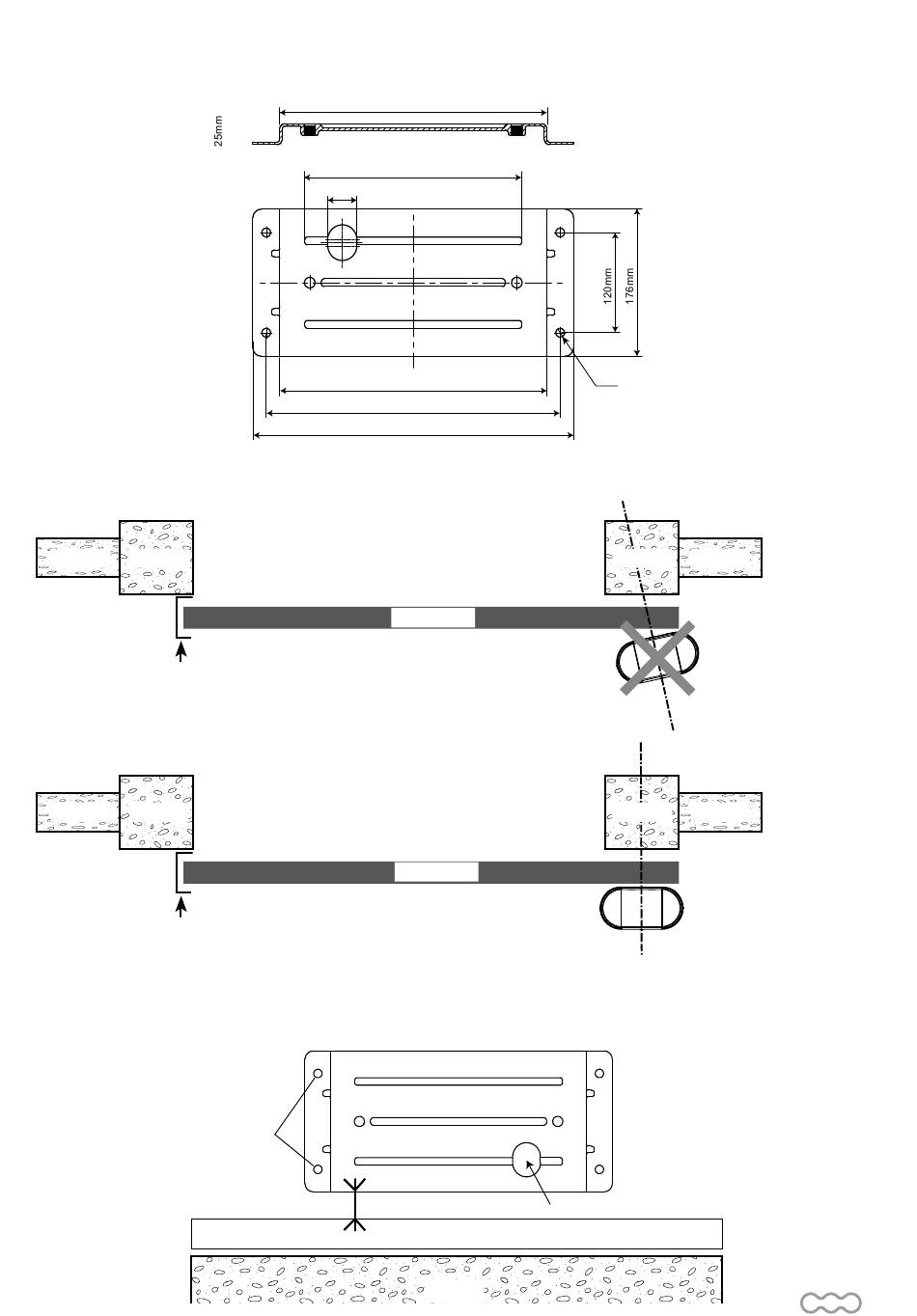

Positionnez la plaque de support moteur pour déterminer les emplacements de vos perçages.
Elle doit être parfaitement parallèle au portail :
MUR PILIER
BUTÉE MÉCANIQUE
DE VOTRE PORTAIL
MUR PILIER
BUTÉE MÉCANIQUE
DE VOTRE PORTAIL
Le bord de la plaque de fixation doit se trouver à 5 cm du bord du portail :
35mm
VUE DE DESSUS
VUE DE DESSUS
Points de
fixation
support
5 cm
320mm
260mm
320mm
352mm
384mm
PORTAIL
PORTAIL
Passage câble 230V
Portail
Pilier
10.5mm
PILIER MUR
NON
PILIER MUR
OUI
Points de
fixation
support
FR
5
