Summary of Contents for SCS Sentinel prim' CarOne 600

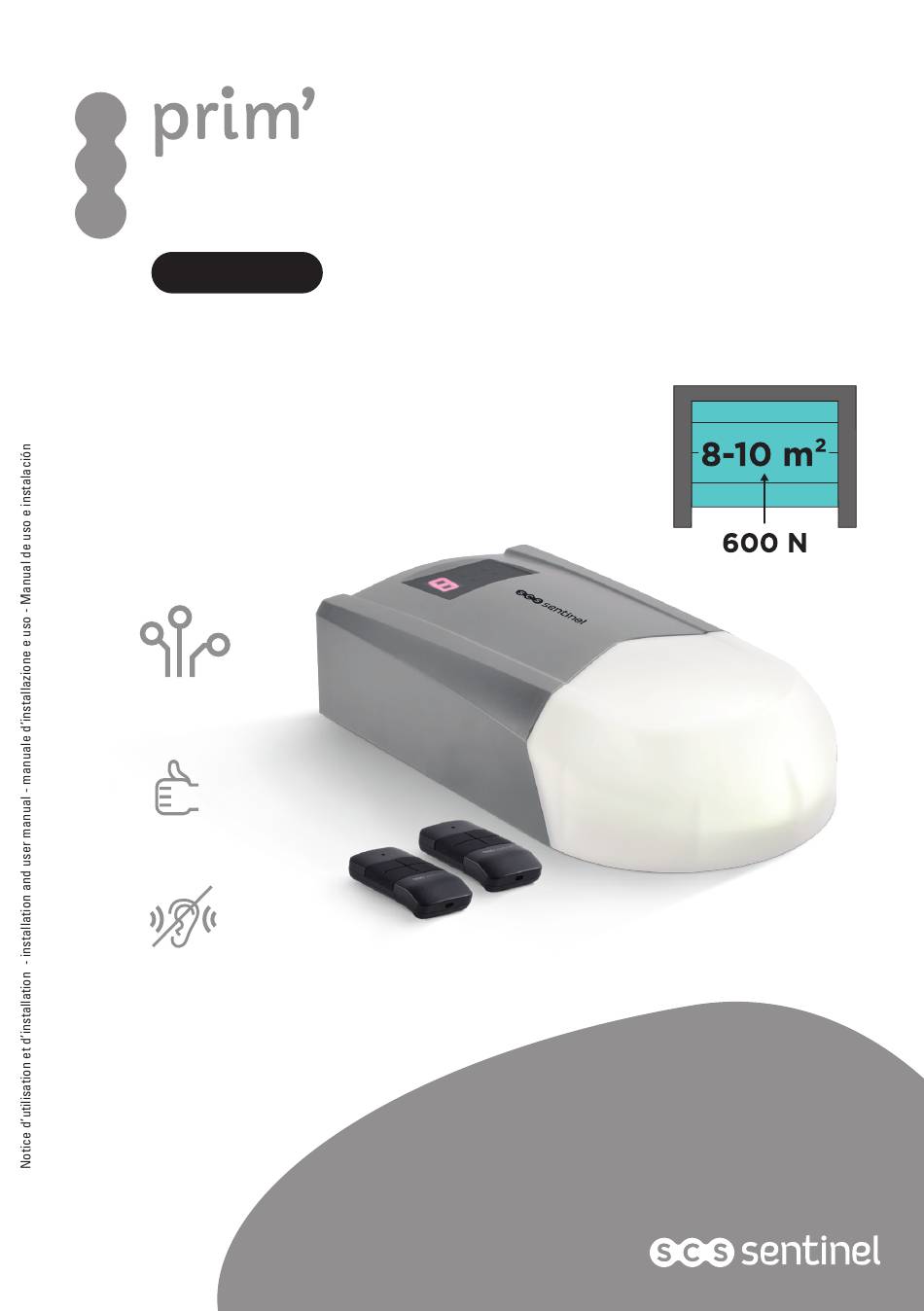

- Page 1 SCS Sentinel Motorisation pour porte de garage CarOne 600 MGA0009 Automation kit garage door opener Motorizzazione per porta di garage Kit automatismos para puerta de garaje Cartes électroniques ET8TMB V2.2 Installation simplifiée Motorisation silencieuse...
-
Page 2: Table Of Contents
SOMMAIRE SOMMAIRE A - Consignes de sécurité ................................ 2 B - Descriptif ....................................3 B1 - Contenu du kit ............................... 3 B2 - Inventaire des pièces ............................3 B3 - Description de l’automatisme ..........................3 C- Câblage / Installation ................................4 C1 - Montage du rail .............................. -
Page 3: B- Descriptif
B- DESCRIPTIF B- DESCRIPTIF B1- Contenu du kit Notice 1 bloc moteur avec transformateur et cartes 1 notice Rail acier 4 x 0,75 cm télécommandes électroniques intégrées avec chaîne B2- Inventaire des pièces N° Qté Name Support de plafond Ceiling Bracket Bras porte droit Straight arm Bras porte coudé... -
Page 4: C- Câblage / Installation
C- CÂBLAGE / INSTALLATION C- CÂBLAGE / INSTALLATION C1- Montage du rail (guide rail en acier) Rail Rail côté moteur Manchon 1. Couper le serre-câble en plastique sur la tige filetée sur le rail côté moteur. 2. Faire glisser l’extrémité (B) du rail moteur dans le premier manchon, faire de même avec le deuxième rail côté (B). Rail côté... - Page 5 6. Insérer le ressort puis visser l’écrou. 7. Serrer l’écrou à la bonne position, couper le serre-câble en plastique sur le pignon. L’assemblage du rail est terminé. 8. Vérifier la tension de la chaîne qui ne doit ni être trop tendue ni trop lâche.
-
Page 6: C2- Raccordement Du Rail Au Moteur
C2- Raccordement du rail au moteur 1. La sortie du moteur doit être positionnée dans le trou d’insertion prévu à cet effet sur le rail. 2. Fixer le rail d’entraînement au bloc moteur à l’aide des supports en U et des écrous. Rail d’entrainement Bras droit Bras droit... -
Page 7: C4- Installation De La Corde De Débrayage
1. Positionner le support linteau sur le mur (I). Il est recommandé de le placer au milieu de la porte de garage. La hauteur de l’installation du support linteau varie de 8 à 40 cm du haut de la porte de garage. 2. -
Page 8: D- Connexion
D- CONNEXION D- CONNEXION D1- Emplacement du bornier, boutons et afficheur Bornier amovible Afficheur et bouton Vue de dessus Vue de dessus Vue de dos Vue de dos D2- Connexion des accessoires Avant d’effectuer les branchements, vous devez impérativement couper l’électricité A. -
Page 9: D3- Position De La Porte Pour La Phase D'apprentissage
D3- Position de la porte pour la phase d’apprentissage Si toutes les étapes d’installation ont été respectées, la porte de votre garage sera positionnée à la moitié de sa course quand elle sera ré-embrayée. Brancher la prise 230 volts de votre motorisation à une prise installée à proximité. Votre installation électrique doit répondre à... - Page 10 Pour effacer toutes les télécommandes programmées appuyer et maintenir le bouton « CODE » plus de 8 secondes jusqu’à ce que l’afficheur affiche la lettre « C ». 3. Ajustement de la force en fonction du poids et des dimensions de la porte de garage Appuyer et maintenir le bouton «...
-
Page 11: E- Fonctions Des Photocellules (Ref Aam0036 En Option)
E- FONCTIONS DES PHOTOCELLULES (REF AAM0036 EN OPTION) E- FONCTIONS DES PHOTOCELLULES (REF AAM0036 EN OPTION) Etat de la porte Réaction des photocellules lors de la détection d’un obstacle Fermée Pas d’effet. Ouverte Relance le temps de fermeture automatique si active. Arrêt lors déplacement Déplacement interdit. -
Page 12: H- Assistance Technique
Changement de la pile de la télécommande: (1) la pile doit être insérée en respectant la polarité; (2) les bornes d’alimentation ne doivent pas être court-circuitées; (3) les piles rechargeables ne doivent pas être rechargées. H- ASSISTANCE TECHNIQUE H- ASSISTANCE TECHNIQUE H1- Aide au dépannage Problèmes rencontrés Solutions... -
Page 13: I- Garantie
I- GARANTIE I- GARANTIE SCS Sentinel accorde à ce produit une garantie supérieure à la durée légale, en gage de qualité et de fiabilité. Il est impératif de garder une preuve d’achat durant toute la période de Garantie 3 ans garantie. -
Page 14: J- Avertissements
Utilisez les moyens de collectes sélectives mis à votre disposition par votre commune ou votre distributeur. Par la présente, SCS Sentinel déclare que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 2014/53/UE. La déclaration de conformité peut être consultée sur le site : www.scs-sentinel.com/downloads... -
Page 15: A - Safety Instructions
TABLE OF CONTENTS TABLE OF CONTENTS A - Safety instructions ................................15 B - Description ..................................16 B1 - Contents ................................16 B2 - Parts inventory ..............................16 B3 - Description of the automation ......................... 16 C- Wiring / Installing ................................17 C1 - Rail assembly ................................ -
Page 16: B- Description
B- DESCRIPTION B- DESCRIPTION B1- Contents Manual 2 remotes 1 motor with transformer and integrated control 1 user manual Steel rack 4 x 0,75 cm electronic card with chain B2- Parts inventory N° Qté Name Ceiling bracket Ceiling Bracket Straight door arm Straight arm Bent door arm Bent arm... -
Page 17: C- Wiring / Installing
C- WIRING / INSTALLING C- WIRING / INSTALLING C1- Rack assembly (steel rack guide) Rack Rack - motor side Sleeve 1. Cut the plastic cable clamp on the threaded rod 1 on the motor side rack. 2. Slide the end (B) of the motor side rack into the 1st sleeve, do the same with the second rack side (B). Rack - Door side Rack Sleeve... - Page 18 6. Insert the spring and screw the nut. 7. Tight the nut to the right position, cut the plastic cable tie on sprocket. Rack assembly is complete. 8. Check the chain tension, which should not be too tight nor too loose.
-
Page 19: C2 - Attach The Rail To The Motor
C2- Attach the rack to the motor 1. The motor ouput should be placed in the pin hole dedicated. 2. Fix the rack to the motor with U bracket and axis pin. Rack Straight door arm (B) U bracket (G) Door bracket Bent door arm C3- Fixing the rack to the header wall and ceiling... -
Page 20: C4- Release Rope Installation
1. Position (I) header bracket on the header wall. It’s recommended to be positionned at the center of the garage door. The installation height of the header bracket varies from 8-40 cm from the top garage door. 2. Install the header bracket with screws. 3. -
Page 21: D- Connection
D- CONNECTION D- CONNECTION D1- Terminal block, button and display locations Removable terminal block Display and button Top view Top view Back view Back view D2- Accessories connection Before making the connections, you must switch off the electricity. A. Connect the wires of each accessories on the terminal. (If necessary) 1- Photocells (optional accessory AAM0036) The photocells are safety devices for control automatic gates. -
Page 22: D3- Door Place For Learning Phase
D3- Door place for learning phase If all the installation steps have been followed, the door of your garage will be positioned at half its stroke when it is re-engaged. Connect the 230-volt plug in your powerplant to a nearby plug. Your electrical installation must meet the NF C 15-100 standard. - Page 23 Press ‘CODE’ button more than 8 seconds until the LED dis- plays ‘C’, all the stored codes will be deleted. 3. Force adjusment (depending on weight and right of the door) Press and hold ‘SET’ button until the LED displays ‘3’. Press ‘UP’...
-
Page 24: E- Function Of Photocells (Ref Aam0036 Option)
E- FUNCTION OF PHOTOCELLS (REF AAM0036 OPTION) E- FUNCTION OF PHOTOCELLS (REF AAM0036 OPTION) Door state Photocells reaction when obstacle detected Closed No effect. Opened Restart automatic closing time if active. Stop when displacement Cannot move. Restarts automatic closing time if programmed in this way. Closing Immediate shutdown and full reopening. -
Page 25: H- Technical Assistance
• Damage resulting from improper use of the device (use in contradiction with the manual) or its modification. • Damage resulting from the consequences of the use of components not from SCS SENTINEL. • Damage due to lack of maintenance, physical shock. -
Page 26: J- Warning
J- WARNING J- WARNING Disconnect the appliance from the main power supply before service. Do not clean the product with solvent, abrasive or corrosive substances. Only use a soft cloth. Do not spray anything on the appliance. Make sure that your appliance is properly maintained and regularly checked in order to detect any sign of wear. - Page 27 Toutes les infos sur : www.scs-sentinel.com 110, rue Pierre-Gilles de Gennes 49300 Cholet - France...
