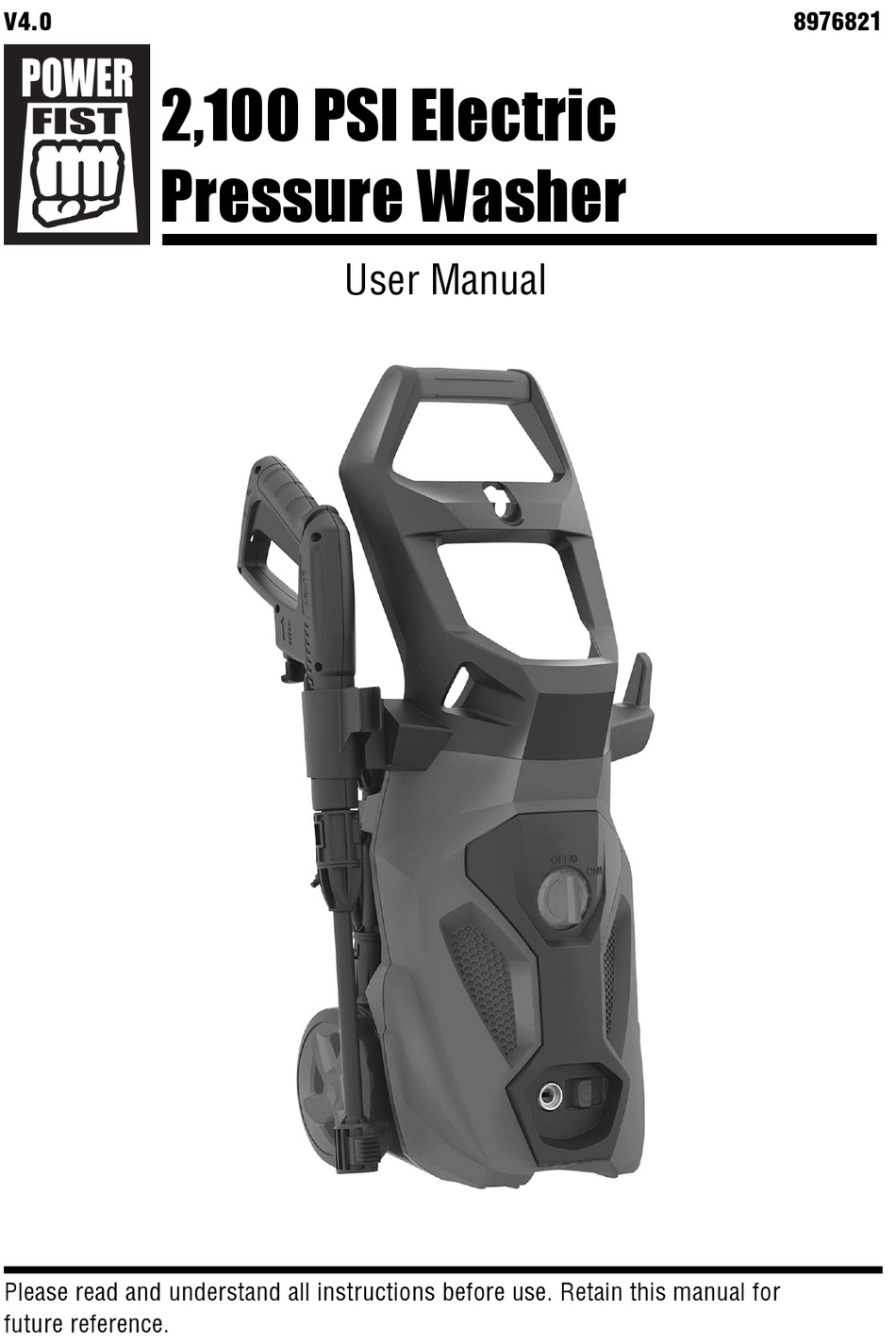

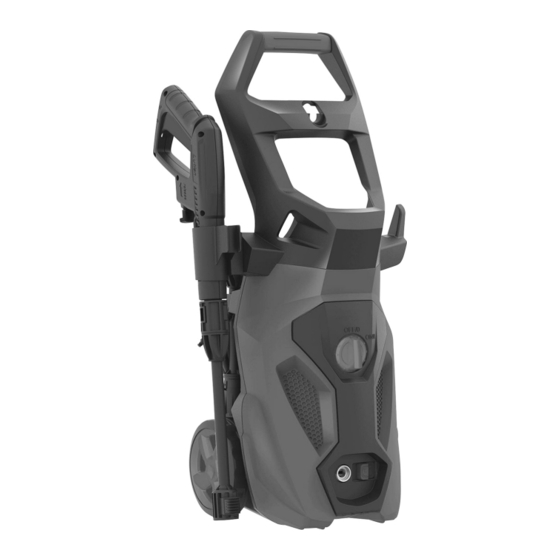

- Page 1 V4.0 8976821 2,100 PSI Electric Pressure Washer User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 3: Specifications
V4.0 ELECTRIC PRESSURE WASHER 8976821 SPECIFICATIONS Voltage Rating 120V AC Amperage Rating Max. Pressure Rating 2,100 PSI Max. Flow Rate 1.4 GPM Horsepower 2.4 HP Max. Inlet Water Temperature 50°C (122°F) Max. Outlet Water Temperature 50°C (122°F) Power Type Electric... -
Page 4: Hazard Definitions
V4.0 8976821 ELECTRIC PRESSURE WASHER HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed. -
Page 5: Personal Precautions
V4.0 ELECTRIC PRESSURE WASHER 8976821 with CSA Z94.3-07 or ANSI Z87.1 standards based on the type of work performed. Use indirect vented safety goggles designed for wet conditions to protect eyes from injury. Spray from this unit has extreme pressure and can ricochet back splashing water or propelling objects towards eyes. - Page 6 8976821 ELECTRIC PRESSURE WASHER V4.0 DO NOT attempt to repair damaged or defective high-pressure hoses. Always replace them. DO NOT repair leaking connections with sealant of any kind. Replace the o-ring or seal. DO NOT disconnect the high-pressure hose from the pump and spray gun while the system is pressurized.
-
Page 7: Electrical Safety
V4.0 ELECTRIC PRESSURE WASHER 8976821 ELECTRICAL SAFETY WARNING! Do not touch or handle a live tool with any part of your body that is wet or damp. Wet skin reduces resistance to electrical current, increasing the danger of a serious or fatal shock. - Page 8 8976821 ELECTRIC PRESSURE WASHER V4.0 Place the power cord in a position that prevents it from coming into contact with the tool or getting caught by the workpiece. The cord should always stay behind the tool. Do not pull on the cord to disconnect the plug from an outlet.
-
Page 9: Assembly And Installation
V4.0 ELECTRIC PRESSURE WASHER 8976821 IDENTIFICATION KEY Handle Spray Gun C. Adjustable nozzle D. On/Off Switch Spray Wand Wheel G. Water Outlet H. GFCI Power Plug Water Inlet High-Pressure Hose ASSEMBLY & INSTALLATION Slide the handle into the two receivers on top of the main unit. - Page 10 8976821 ELECTRIC PRESSURE WASHER V4.0 Fig. 4 Attach the adjustable nozzle to the spray wand. Push and twist to connect. Insert the spray hose’s inlet coupler into the spray gun handle and turn clockwise until it is hand tight. Fig. 5 Attach the spray hose’s other end onto the pump’s...
-
Page 11: Starting The Pressure Washer
V4.0 ELECTRIC PRESSURE WASHER 8976821 STARTING THE PRESSURE WASHER WARNING! Press the red switch on the bottom of the spray gun to prevent accidental activation. Aim the spray gun in a safe direction and test the trigger to ensure the lock is working. -
Page 12: After Each Use
8976821 ELECTRIC PRESSURE WASHER V4.0 WARNING! Only qualified service personnel should repair the tool. An improperly repaired tool may present a hazard to the user and/or others. AFTER EACH USE CHECK HIGH PRESSURE HOSE WARNING! NEVER repair the high pressure hose. Repairs can fail and will be weaker than the hose itself. - Page 13 V4.0 ELECTRIC PRESSURE WASHER 8976821 Disconnect the spray gun wand and check for foreign material that may clog the tube. Remove additional debris by back flushing water through the spray gun wand using a garden hose. Reattach the adjustable nozzle to the spray wand.
-
Page 14: Troubleshooting
8976821 ELECTRIC PRESSURE WASHER V4.0 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. Problem(s) Possible Cause(s) - Page 15 V4.0 ELECTRIC PRESSURE WASHER 8976821 Problem(s) Possible Cause(s) Suggested Solution(s) Water leaking Loose connections. Tighten connections. at pump. Piston packing is Have parts cleaned or replaced worn. by authorized dealer. Worn or broken O- Have parts cleaned or replaced rings.
- Page 17 V 4,0 8976821 Laveuse à pression électrique de 1,4 gal/min à 2 100 lb/po carré Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 19: Spécifications
V 4,0 LAVEUSE À PRESSION ÉLECTRIQUE 8976821 SPÉCIFICATIONS Tension nominale 120 Vca Intensité de courant nominale 13 A Pression nominale max. 2 100 lb/po carré Débit max. 1,4 gal/min Puissance 2,4 CV Température d’admission max. de l’eau 50 °C (122 °F) Température de sortie max. -
Page 20: Aire De Travail
V 4,0 8976821 LAVEUSE À PRESSION ÉLECTRIQUE DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu’il existe un risque de dommage matériel, de blessure ou de mort si on ne respecte pas certaines instructions. -
Page 21: Sécurité Personnelle
V 4,0 LAVEUSE À PRESSION ÉLECTRIQUE 8976821 SÉCURITÉ PERSONNELLE AVERTISSEMENT! Portez de l’équipement de protection individuelle homologué par l’Association canadienne de normalisation (CSA) ou l’American National Standards Institute (ANSI). ÉQUIPEMENT DE PROTECTION INDIVIDUELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. - Page 22 V 4,0 8976821 LAVEUSE À PRESSION ÉLECTRIQUE SÉCURITÉ SPÉCIFIQUE AVERTISSEMENT! Peu importe votre aisance ou votre familiarité avec l’outil à force de vous en servir, respectez TOUJOURS strictement les règles de sécurité. Si vous utilisez cet outil de façon dangereuse ou incorrecte, vous pouvez subir des blessures corporelles graves.
- Page 23 V 4,0 LAVEUSE À PRESSION ÉLECTRIQUE 8976821 12. Cette laveuse à pression est capable de produire une haute pression (consultez Spécifications). Pour éviter les dommages matériels et les blessures corporelles, n’utilisez pas la pompe avec des composants dont la pression de travail nominale est inférieure.
- Page 24 V 4,0 8976821 LAVEUSE À PRESSION ÉLECTRIQUE Protégez-vous contre les décharges électriques lorsque vous travaillez en présence d’équipement électrique. Évitez que le corps entre en contact avec des surfaces mises à la terre. Il y a un risque plus élevé de choc électrique si votre corps est mis à la terre.
- Page 25 V 4,0 LAVEUSE À PRESSION ÉLECTRIQUE 8976821 pièce à travailler. Le cordon doit toujours se trouver derrière l’outil. Ne tirez jamais sur le cordon d’alimentation pour déconnecter la fiche de la prise. Gardez le cordon d’alimentation à l’écart des sources de chaleur, de l’huile, des bords coupants ou des pièces mobiles.
-
Page 26: Assemblage Et Installation
V 4,0 8976821 LAVEUSE À PRESSION ÉLECTRIQUE GUIDE D’IDENTIFICATION Poignée Pistolet pulvérisateur C. Buse réglable D. Interrupteur de marche/arrêt Lance de pulvérisation Roue G. Sortie d’eau H. Fiche d’alimentation DDFT Entrée d’eau Tuyau à haute pression ASSEMBLAGE ET INSTALLATION Insérez le manche dans les deux récepteurs sur le dessus de l’unité... - Page 27 V 4,0 LAVEUSE À PRESSION ÉLECTRIQUE 8976821 FIXATION DE LA LANCE ET DU PISTOLET Vissez la lance sur le pistolet pulvérisateur. Assurez-vous que la connexion est serrée. Connectez la buse réglable à la lance de Fig. 4 pulvérisation. Poussez et tournez pour la connecter.
- Page 28 V 4,0 8976821 LAVEUSE À PRESSION ÉLECTRIQUE FIXATION DU TUYAU D’ARROSAGE Fixez le tuyau sur un robinet d’eau. Le tuyau d’arrosage doit mesurer 10 pi ou plus de longueur et ne doit posséder aucun raccord pouvant limiter ou faire dévier le débit d’eau.
-
Page 29: Soin Et Entretien
V 4,0 LAVEUSE À PRESSION ÉLECTRIQUE 8976821 SOIN ET ENTRETIEN Entretenez l’outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de l’outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. Utilisez seulement des pièces de rechange identiques lors de l’entretien. - Page 30 V 4,0 8976821 LAVEUSE À PRESSION ÉLECTRIQUE VÉRIFICATION DU PISTOLET PULVÉRISATEUR Examinez le raccord de tuyau au niveau du pistolet pulvérisateur et assurez-vous qu’il est sécuritaire. Vérifiez si le verrou de détente est en place afin de prévenir toute pulvérisation accidentelle. Remplacez le pistolet pulvérisateur immédiatement si le verrou de détente est...
-
Page 31: Mise Au Rebut
V 4,0 LAVEUSE À PRESSION ÉLECTRIQUE 8976821 11. Essayez la buse réglable dans toute la plage de réglages pour vous assurer qu’elle n’est pas obstruée. RÉPARATION DES RACCORDS FUYANTS AVERTISSEMENT! N’utilisez pas de ruban d’étanchéité fileté ou de liquide pour prévenir les fuites à l’intérieur du tuyau à... -
Page 32: Diagnostic De Panne
V 4,0 8976821 LAVEUSE À PRESSION ÉLECTRIQUE DIAGNOSTIC DE PANNE Si l’outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si cela n’est pas possible, demandez à un technicien qualifié... - Page 33 V 4,0 LAVEUSE À PRESSION ÉLECTRIQUE 8976821 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Basse pression Joint d’étanchéité Demandez à un concessionnaire ou nulle (après ou garniture usé. autorisé de nettoyer ou de une période remplacer les pièces. Soupapes usées ou d’utilisation obstruées...
- Page 34 V 4,0 8976821 LAVEUSE À PRESSION ÉLECTRIQUE Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Le moteur ne La fiche n’est pas Enfoncez la fiche dans la démarre pas. insérée prise jusqu’à ce qu’il y ait correctement dans contact. la prise. Utilisez une prise différente Prise défectueuse.
