Power Fist 8643926 User Manual

4.2 gpm @ 4,000 psi gas pressure washer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

V 4.0
4.2 GPM @ 4,000 PSI
Gas Pressure Washer
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
8643926

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8643926 and is the answer not in the manual?

Questions and answers

Related Manuals for Power Fist 8643926

Summary of Contents for Power Fist 8643926

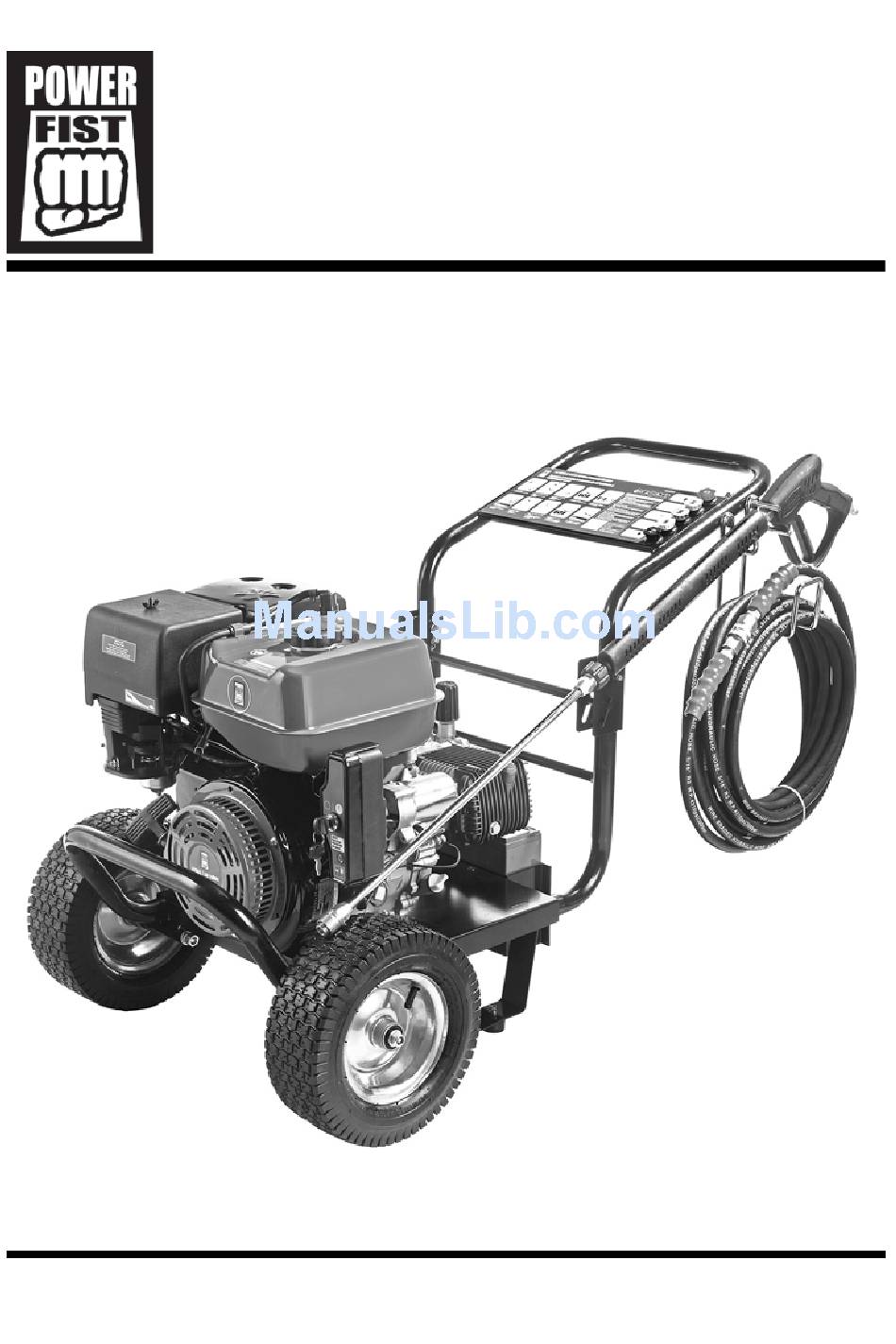

  • Page 1 V 4.0 8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer SPECIFICATIONS Type Gas Pressure Washer Max. Pressure 4,000 PSI Max. Flow 4.2 GPM Engine Type Ducar Engine Displacement 420cc Fuel Type...

  • Page 3: Hazard Definitions

    V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 INTRODUCTION The gas pressure washer features a 420cc gas engine, triplex piston pump with thermal relief and an adjustable pressure regulator. The frame is powder coated steel to prevent rust and corrosion and has a fold down handle for easy storage. It includes five quick connect pressure nozzles and 30 ft.

  • Page 4: Work Area

    8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 NOTICE! This notice indicates that a specific hazard or unsafe practice will result in equipment or property damage, but not personal injury. WORK AREA Operate in a safe work environment. Keep your work area clean, well lit and free of distractions.

  • Page 5: Specific Safety Precautions

    V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 DO NOT overreach when operating a tool. Proper footing and balance enables better control in unexpected situations. Securely hold this tool using both hands. Using a tool with only one hand can result in loss of control.
  • Page 6 8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 10. Always ensure that the spray gun, nozzles, hoses and fittings are correctly attached before starting the engine. 11. NEVER hold onto the hose or fittings during operation. This can allow pressurized water to escape and inflict an injury.
  • Page 7 V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 DO NOT spray near a power source. DO NOT lock the spray gun in open position. Only use a spray gun that has a trigger lock or trigger guard in place and in working order.
  • Page 8 8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 UNPACKING WARNING! DO NOT operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury.
  • Page 9 V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 Water Outlet – To connect high pressure hose. Water Inlet with Filter Screen – Connect garden hose here. A filter screen must be in place at the end of the hose to prevent debris from entering the pump.

  • Page 10: Assembly And Installation

    8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 ASSEMBLY & INSTALLATION When this manual refers to a part number, it refers to the included Parts List. A part letter refers to the included Parts Identification section. Your pressure washer requires some assembly. Three open-end wrenches are needed: 10 mm, 14 mm and 17 mm.

  • Page 11: Before The First Use

    V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 PREPARING PRESSURE PUMP The pressure pump has a shipping plug inserted into the opening for the pump breather plug. Using a 17 mm open-end wrench or socket wrench, remove shipping plug from the pressure pump.
  • Page 12 8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 Release the collar and it will snap forward. Listen for click to ensure both quick- disconnects are coupled. Pull the high pressure hose and the spray gun in opposite directions to ensure they do not separate.

  • Page 13: Pressure Washer Location

    V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 Turn the water on, release the trigger lock, then squeeze the trigger to purge the pump system of air and impurities (Fig. 12). There MUST be at least 10 ft (3 m) of...
  • Page 14 8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 IMPORTANT! The red trigger lock must be in place to prevent accidental activation of the water pressure gun. Flip the red lever on the trigger up so it rests in the depression in the handle. Aim the spray gun in a safe direction and test the trigger to ensure the lock is working.

  • Page 15: How To Stop Your Pressure Washer

    V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 NOTICE! DO NOT run the pump without the water supply connected and turned on. This may damage the pump mechanism beyond repair. Insert the nozzle into the end of the wand. See Pressure Nozzle Selection for full instructions on choosing and connecting a nozzle.
  • Page 16 8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 Place one of the five male quick-disconnect pressure nozzles into female the quick coupler. Check the position of the pressure nozzle’s opening. This will determine the spray angle Fig. 15 when the spray gun is held in a level position.
  • Page 17 V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 Colour Purpose Example 0° Narrow stream to clean and remove embedded grit or grime from concrete or brick surfaces. Yellow 15° Heavy duty cleaning of concrete surfaces or without use of chemicals.
  • Page 18 8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 Increase the spray pressure by turning the pressure control knob (N) clockwise (+). Decrease spray pressure by turning the pressure control knob counterclockwise (-) (Fig. 16). Stand far back from the item that you wish to spray.

  • Page 19: Care And Maintenance

    V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 The chemical or detergent is siphoned into the pump outlet and is mixed during spraying. Only use the soap pressure nozzle (black) as it is designed for mixing the solutions.

  • Page 20: Check High Pressure Hose

    8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 Inspect the tool fittings, alignment and hoses periodically. Have damaged or worn components repaired or replaced by an authorized technician. Only use identical replacement parts when servicing. Only use accessories intended for use with this tool.

  • Page 21: Changing Pump Oil

    V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 Shut off the engine and turn off the water supply. Then release the pressure in the pump system by aiming the spray gun in a safe direction and squeezing the trigger.

  • Page 22: Engine Maintenance

    8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 Install pump oil dipstick. Wipe up any spilled oil. ENGINE MAINTENANCE See the Engine manual for instructions on how to properly maintain the engine. CLEANING Clean accumulated debris from the pressure washer’s muffler and cooling slots daily to reduce the risk of overheating and ignition of the debris.
  • Page 23 V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 Obtain a funnel, six ounces of RV (Recreational Vehicle) antifreeze and approximately 36 inches of garden hose with a male hose connector on one end. NOTICE! Only RV antifreeze is suitable. Other types of antifreeze are corrosive and can damage the pressure pump.

  • Page 24: Troubleshooting

    8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.
  • Page 25 V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 Problem(s) Possible Cause(s) Suggested Solution(s) No or low 1. Worn seal or Have parts cleaned or replaced by pressure (after packing. authorized dealer. period of 2. Worn or obstructed normal use).

  • Page 26: Parts Breakdown

    8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 PARTS BREAKDOWN For technical questions call 1-800-665-8685...
  • Page 27 V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 PARTS LIST – POWER WASHER PART# DESCRIPTION PART# DESCRIPTION Spray gun holder and Wand hose hook Rubber foot Plain washer Plain washer Fix nut Fix nut Grommet Engine fix bolt...
  • Page 28 8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 PARTS LIST – PUMP PART# DESCRIPTION Crankshaft cover O-ring 51.8x2.2 Drain plug Gasket 17.5x12x2 Snap ring Ball bearing 6304 Screw Crankcase cover Crankshaft O-ring 20.4X2.4 Connecting rod Side glass...
  • Page 29 V 4.0 4.2 GPM @ 4,000 PSI Gas Pressure Washer 8643926 PART# DESCRIPTION Valve housing O-ring18.2x2.4 Plain washer Outlet banjo bolt Fix nut O-ring 11.3x2.4 Crankcase O-ring Needle bearing 4907 Checking valve Flange Spring Oil seal 40x52x7 O-ring Bolt M8x20...
  • Page 30 8643926 4.2 GPM @ 4,000 PSI Gas Pressure Washer V 4.0 For technical questions call 1-800-665-8685...
  • Page 31 V4,0 8643926 Laveuse à pression à essence de 4,2 gal/min à 4 000 lb/po carré Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 32: Spécifications

    8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré Laveuse à pression à essence de 4,2 gal/min à 4 000 lb/po carré SPÉCIFICATIONS Type Laveuse à pression à essence Pression max. 4 000 lb/po carré...
  • Page 33 V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré INTRODUCTION La laveuse à pression à essence est munie d'un moteur à essence de 420 cm cubes, d'une pompe à piston triple avec détente thermique, ainsi que d'un régulateur de pression ajustable.

  • Page 34: Aire De Travail

    8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires.

  • Page 35: Précautions Personnelles

    V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil. Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et l'équilibre au sein de l'environnement de travail.
  • Page 36 8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré Tenez la laveuse à pression au moins à quatre pieds de tout objet que pourrait endommager la chaleur dégagée par l'échappement du silencieux, comme la maison, la voiture, des buissons secs ou des plantes vivantes.
  • Page 37 V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré 16. Si vous branchez la laveuse à pression à un système d’eau portatif, assurez-vous que celui-ci est muni d’un système de protection contre les refoulements d’eau.
  • Page 38 8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré 10. Pour évacuer la pression, arrêtez le moteur, fermez l'alimentation en eau et appuyez sur la gâchette du pistolet pulvérisateur jusqu'à ce que l'eau cesse de circuler.
  • Page 39 V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré Contenu : • Laveuse à pression à essence • 5 buses de pulvérisation à raccordement rapide (savon, 0°, 15°, 25° et 40°) • Tuyau en caoutchouc tressé d'acier de 20 pi •...
  • Page 40 8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré Admission d'eau avec tamis filtrant - Branchez le tuyau d'arrosage à cet endroit. Un tamis filtrant doit être placé à l'extrémité du tuyau pour empêcher les débris d'entrer dans la pompe.

  • Page 41: Assemblage Et Utilisation

    V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré Bouchon de remplissage d'huile - Remplissez le moteur d'huile à partir de cet endroit. Mode de dérivation : En mode de dérivation, la pompe à haute pression fait recirculer l'eau lorsque le pistolet pulvérisateur n'est pas utilisé.
  • Page 42 8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré ASSEMBLAGE DES PIEDS DE CAOUTCHOUC Placez les pieds de caoutchouc sur les pattes, tel qu'indiqué (fig. 4). Assemblage du crochet pour pistolet pulvérisateur/tuyau Installez le crochet dans la position indiquée et retenez-le sur le support au moyen des rondelles fig.

  • Page 43: Avant D'utiliser Pour La Première Fois

    V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré AVANT D'UTILISER POUR LA PREMIÈRE FOIS Le moteur devra contenir de l'huile et du carburant avant qu'on ne puisse utiliser la laveuse à pression la première fois. Consultez la section Soin et entretien dans le manuel du moteur pour connaître la façon d'ajouter de l'huile et du carburant dans...
  • Page 44 8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré Raccordez le tuyau et l'alimentation en eau à la pompe. Fixez l'autre extrémité du tuyau à haute pression à la sortie à haute pression de la 10-1 pompe.

  • Page 45: Emplacement De La Laveuse À Pression

    V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré EMPLACEMENT DE LA LAVEUSE À PRESSION JEUX ET MOUVEMENT D'AIR AVERTISSEMENT ! La chaleur et les gaz d'échappement peuvent provoquer l'allumage des matières combustibles et des structures ou endommager le réservoir de carburant, entraînant ainsi un incendie.

  • Page 46: Comment Démarrer Votre Laveuse À Pression

    8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré UTILISATION COMMENT DÉMARRER VOTRE LAVEUSE À PRESSION AVERTISSEMENT ! Risque de blessures aux yeux. Les produits pulvérisés peuvent revenir ou propulser des objets. Portez toujours des lunettes de sécurité...

  • Page 47: Comment Arrêter Votre Laveuse À Pression

    V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré Engagez le verrou de la gâchette du pistolet pulvérisateur s'il n'est pas déjà engagé. a. Appuyez le pouce contre l'arrière de la gâchette pour l'empêcher de se déplacer.
  • Page 48 8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré Placez le levier d'accélérateur du moteur à la position MIN, l'interrupteur du moteur à la position OFF (arrêt) et le robinet de carburant à la position OFF (arrêt).
  • Page 49 V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré Le tableau montre la couleur, l'arc, ainsi qu'un exemple. L'exemple ne représente qu'une suggestion, puisque certains articles sont fabriqués de matériaux variés et parce que tous les matériaux ne peuvent résister à la force de pulvérisation.
  • Page 50 8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré PULVÉRISATION Assurez-vous que personne ne se trouve à proximité, incluant les animaux ou les plantes qui pourraient subir des blessures ou des dommages attribuables à...
  • Page 51 V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré Appuyez au maximum sur la gâchette et pulvérisez l'objet. Continuez jusqu'à ce que vous ayez complété la tâche. Si vous devez arrêter pendant plus que quelques moments avant d'accomplir la tâche, arrêtez le moteur et évacuez la pression de la...

  • Page 52: Soin Et Entretien

    8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré Appliquez la solution sur une surface sèche en commençant par la partie inférieure de la surface à laver et en progressant vers le haut avec des passes longues, uniformes et chevauchées.
  • Page 53 V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré VÉRIFICATION DU TUYAU À HAUTE PRESSION AVERTISSEMENT ! Ne réparez JAMAIS le tuyau à haute pression. Les réparations peuvent faiblir et entraîner le bris du tuyau. Un tuyau qui se brise alors qu'il est sous pression peut entraîner des blessures graves.
  • Page 54 8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré Utilisez un petit trombone pour déloger les matières étrangères qui bouchent ou limitent la buse de pulvérisation (fig. 18-1). Fig. 18 Débranchez la lance du pistolet pulvérisateur et vérifiez si elle présente des matières étrangères pouvant obstruer le tube.

  • Page 55: Entretien Du Moteur

    V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré Installez la jauge d'huile de la pompe. Essuyez tout déversement d'huile. ENTRETIEN DU MOTEUR Consultez le manuel du moteur afin de connaître les instructions sur la façon d'entretenir correctement le moteur.

  • Page 56: Mise Au Rebut

    8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré PROTECTION DES JOINTS INTERNES Les joints internes demandent une protection additionnelle si la laveuse à pression doit être remisée pendant plus de 30 jours ou si on prévoit des températures très froides.

  • Page 57: Dépannage

    V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à...
  • Page 58 8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La pompe n'entraînera 1. Le pistolet 1. Voir la section intitulée pas le produit chimique pulvérisateur n'est pas Vérification de la lance de ou le détergent.
  • Page 59 V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Fuite d'eau au niveau 1. Connexions 1. Serrez les raccords. de la pompe desserrées 2-4. Demandez à un 2. La garniture du piston concessionnaire autorisé...
  • Page 60 8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré RÉPARTITION DES PIÈCES En cas de questions techniques, appelez le 1-800-665-8685...
  • Page 61 V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré LISTE DES PIÈCES – LAVEUSE À PRESSION DESCRIPTION QTÉ DESCRIPTION QTÉ PIÈCE PIÈCE Support de pistolet Pistolet pulvérisateur pulvérisateur et crochet Lance pour tuyau Patin de caoutchouc...
  • Page 62 8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré LISTE DES PIÈCES – POMPE DESCRIPTION DESCRIPTION PIÈCE PIÈCE Bouchon de vidange Bouchon d'huile avec mise à l'air libre Joint d'étanchéité 17,5 x 12 Joint torique 11,6 x 2,4...
  • Page 63 V4,0 Laveuse à pression à essence de 8643926 4,2 gal/min à 4 000 lb/po carré DESCRIPTION DESCRIPTION PIÈCE PIÈCE Bielle Siège de soupape Goupille de fixation Joint torique 9,25 x 1,78 Guide de piston plongeur Joint torique 18,2 x 2,4 Anneau de vérification...
  • Page 64 8643926 Laveuse à pression à essence de V4,0 4,2 gal/min à 4 000 lb/po carré En cas de questions techniques, appelez le 1-800-665-8685...
