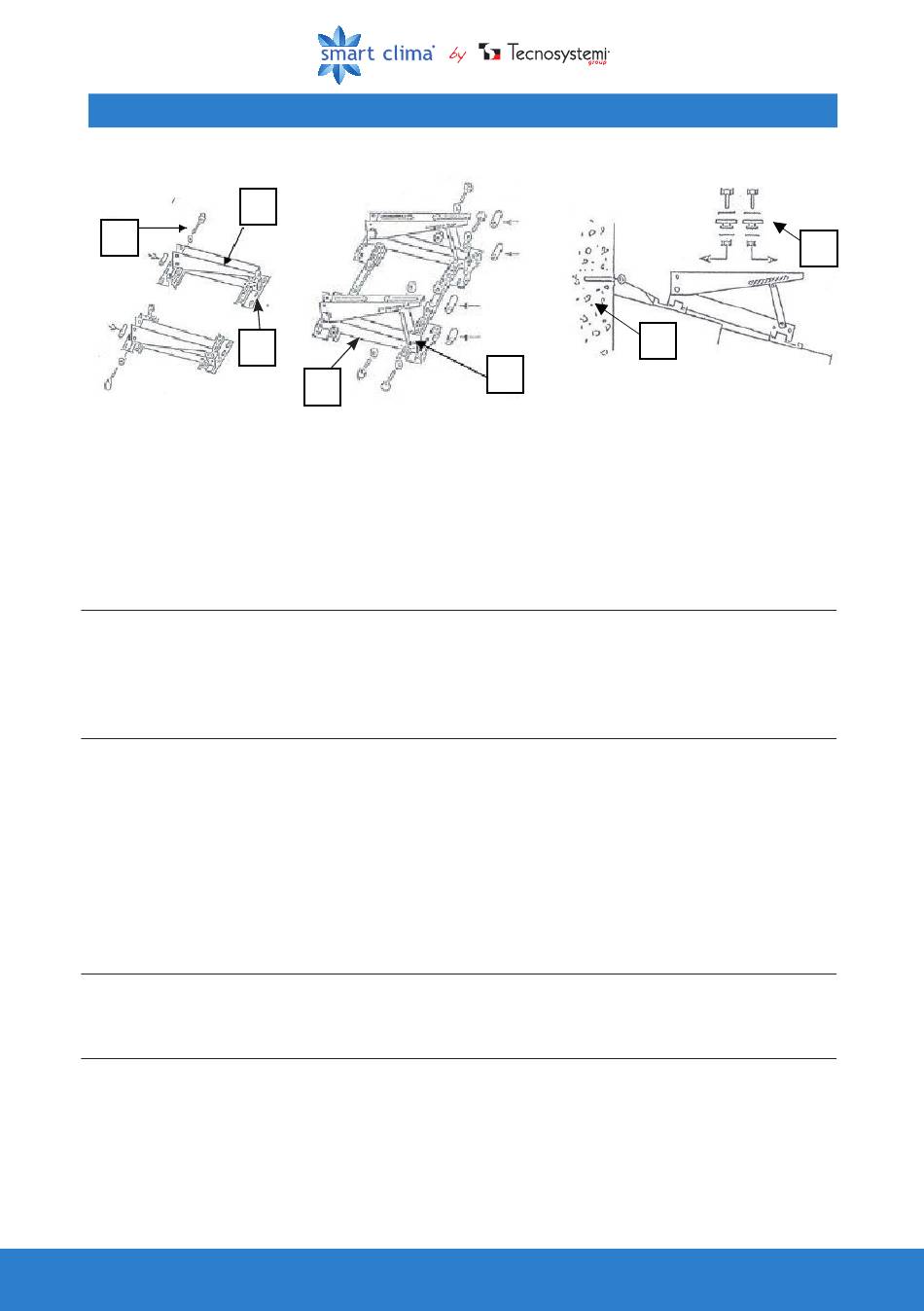

STEP 1
Inserire il braccio porta mensola B nello scanso esterno della barra di supporto A (verificando
che la distanza dei bracci sia uguale all'interasse dei supporti dell'unità esterna che verrà
successivamente montata). Fissare con il particolare F e la piastrina filettata 50x25x13.
Insert the shelf support arm B in the external recess of the support bar A (making sure that the
distance of the arms is equal to the distance between the supports of the outdoor unit which will
be installed later). Secure using part F and the threaded plate 50x25x13.
STEP 2
Inserire il particolare mensola C nel particolare braccio porta mensola B, inserire all'interno per
evitarne la deformazione il tubicino Ø10x50. Fissare leggermente con parte della della bulloneria G.
Insert the shelf component C in the shelf support arm component B, insert the Ø10x50 tube to
prevent deformation. Secure lightly with part of the nuts and bolts G.
STEP 3
Fissare leggermente in uno dei 3 fori esistenti sul braccio porta mensola B il puntone da tetto D,
inserire all'interno il tubicino antideformazione Ø10x50 e fissare leggermente il tutto con parte
dei particolari G, fare scorrere il puntone. da tetto e all'interno della mensola C, scegliere nella
scaletta dei fori l'inclinazione desiderata, inserire il tubicino Ø10x50 quindi fissare il tutto con il
restante dei particolari G, stringere tutti i bulloni.
Lightly secure the roof strut D in one of the 3 holes on the shelf support arm B, insert the Ø10x50
anti-deformation tube inside and secure it all lightly using part of the components G; slide the roof
strut and, inside the shelf C, choose the hole for the desired inclination, insert the Ø10x50 tube
and then secure it all using the rest of the components G; tighten all the bolts.
STEP 4
Ancorare tramite il particolare H la staffa il più possibile vicino ad un muro o ad un camino.
Using part H, anchor the bracket as close as possible to a wall or a chimney.
STEP 5
Ancorare il particolare I sull'asola della staffa, posizionare gli antivibranti "soft" sotto il supporto
dell'unità esterna dove è collocata la ventola, e gli antivibranti "hard" sotto il supporto dove è
collocato il motore.
Anchor part I on the slot on the bracket, place the "soft" anti-vibration elements under the outdoor
unit support where the fan is located, and the "hard" anti-vibration elements under the support
where the motor is located.
