Asennus ja kytkentä
Pinta-asennuksessa
kotelon reunasta
irroitettava pala
Liitosjohto on toimi-
tettu EH-800 sääti-
men mukana
EH-105
2-6
1-6
Poten-
Huonel.
tiometri
mittaus
2
1
J1
Jumpperi
OUMAN OY
www.ouman.fi
ouman@ouman.fi

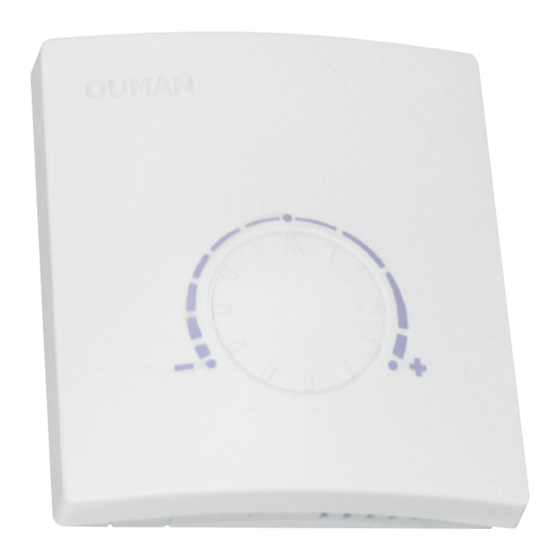

Huoneanturi kaukoasetuspotentiometrillä
OUMAN TMR/SP on huonelämpötilamittauksella varustettu kaukoasetus-
potentiometri. Huonelämpötilaa voi käyttää EH-105 säätimen yhteydessä
informatiivisena tai kompensoivana mittauksena. EH-800 säätimen yhtey-
dessä huonelämpötilaa käytetään kompensoivana mittauksena.
Kaukoasetuspotentiometrin avulla voi muuttaa EH-800:n tai EH-105:n läm-
pötilan säädön asetusarvoa -5... 4 °C. Asteikolla olevien viivojen väli on n.
1 °C. Keskellä oleva piste vastaa ohjaavan lämpötilan (tulo-, huone- tai pois-
toilman) asetusarvoa.
Kun nuppi on keskiasennossa, asetusarvoa ei muuteta. Kaukoasetuksella
lämpötilaa voidaan säätää portaattomasti.
Tekniset tiedot
NTC-termistori
Materiaali:
- rasia
Käyttöalue
Asettelualue
Mittaustarkkuus
Suojausluokka
Aikavakio
Mitat:
Oikosulkupala (jumpperi)
EH-800
Pistokeliitäntä
Liitos-
johto
Poten-
Huonel.
tiometri
mittaus
2
1
J1
Jumpperi
10 kΩ
ABS-muovi
0 °C...+60 °C
-5 °C...+4 °C poikkeutus asetusarvoon
+ 0,2 °C (0-70 °C)
IP 20
≤ 6 min
Mittaavana anturina TMR/SP sijoitetaan noin 150 cm:n
korkeudelle paikkaan, jossa se mittaa huoneiston keskimääräistä
lämpötilaa. Huoneanturia ei saa asentaa auringonpaisteeseen
eikä lämmönlähteen lähelle.
Huoneanturi voidaan asentaa suoraan seinään tai tavallisen ko-
jerasian päälle. Rasian pohjassa on kiinnitysreiät sekä seinäkiin-
nitystä että rasiakiinnitystä varten.
1. Pintaan asennettaessa, irrota kotelon reunasta pala kaapelin
läpivientiä varten. Kojerasiaan kiinnitettäessä, käytä anturi-
kotelon pohjassa olevaa aukkoa kaapelin läpivientiin.
2. Kytke johto anturikotelossa oleviin ruuviriviliittimiin
Asennusjohdoksi soveltuu esim. 4-napainen heikkovirtakaa-
peli.
EH-105: Kaukoasetuspotentiometri (riviliitin 2) voidaan kyt-
keä EH-105 säätimellä mittauskanavaan 2...6. Huoneläm-
pötilamittaus (riviliitin 1) voidaan kytkeä EH-105 säätimellä
mittauskanavaan 1...6.
EH-800: TMR/SP kytkennässä käytetään liitosjohtoa, joka
kytketään säätimeen pistokeliitännällä. Kaukoasetuspoten-
tiometri (riviliitin 2) kytketään liitosjohdon kytkentärasiaan
punaisen johtimen kanssa samaan riviliittimeen ja huoneläm-
pötilamittaus (riviliitin 1) kytketään valkoisen johtimen kanssa
samaan riviliittimeen.
HUOM! Tarkista että jumpperi on paikoillaan kuvan mukaisesti.
TMR/SP
, 1, 2.
