Asennus ja kytkentä
2.
3.
4.
5.
OUMAN OY
www.ouman.fi
ouman@ouman.fi

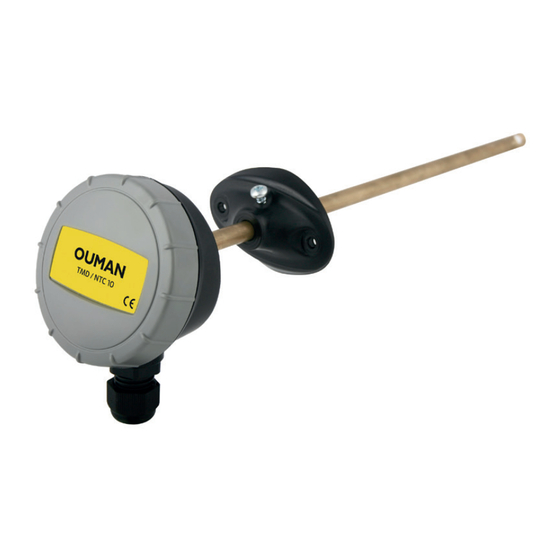

TMD-kanava-anturia käytetään ilmastointikanavan lämpötilamit-
tauksissa.
Tyyppitunnus
TMD / NTC10
TMD / Pt1000
TMD / Ni1000
Tekniset tiedot:
Materiaalit
- Kotelo
- Suojaputki
- Laippa
Suojausluokka
Holkkitiiviste
Mittausalue
Aikavakio
Upotussyvyys
Mitat:
Tuloilma-anturi asennetaan keskeiseen ilmanvirtaukseen mahdolli-
simman lähelle puhallinta, kuitenkin niin kauas kanavassa, että il-
man lämpötilaerot ovat tasoittuneet. Poistoilma-anturi asennetaan
1.
aina poistoilmakanavaan ennen poistoilmapuhallinta.
Anturin pää ei saa koskea kanavan seinään.
1. Poraa kanavaan Ø 8 - 8,5 mm reikä anturille.
2. Kohdista laippa reiän kohdalle anturin suojaputkella tai esim. po-
3. Kiinnitä laippa ilmastointikanavan seinään 2 ruuvilla. Työnnä ka-
4. Avaa kierrettävä kansi ja kytke anturi säätölaitteeseen heikko-
5. Kiristä holkkitiiviste, jotta se toimii tiivisteenä sekä vedonpoista-
Kanava-anturi
Mittauselementti
NTC 10
Pt 1000
Ni 1000 LG
Kansi PC, pohja PBT, holkkitiiviste PA
Ms, Ø 8 mm, pit. 250 mm
PA
IP 54 (kotelo)
M16 x 1,5
- 50 °C...+ 60 °C (ilma)
25 s
Säädettävä
ranterällä.
nava-anturi (TMD) sopivaan syvyyteen ja lukitse laipassa oleval-
la ruuvilla. Huomioi, että kotelossa oleva kaapelin holkkitiiviste
lähtee alaspäin.
virtakaapelilla kaksijohdinkytkentänä. Kaapelin napaisuudella ei
ole väliä.
jana.
TMD
Mittaustarkkuus
+ 0,2 °C (0-70 °C)
+ 1 °C (0-70 °C)
+ 1 °C (0-70 °C)
Advertisement
Related Manuals for OUMAN TMD Series
Summary of Contents for OUMAN TMD Series
- Page 1 Huomioi, että kotelossa oleva kaapelin holkkitiiviste lähtee alaspäin. 4. Avaa kierrettävä kansi ja kytke anturi säätölaitteeseen heikko- virtakaapelilla kaksijohdinkytkentänä. Kaapelin napaisuudella ei ole väliä. 5. Kiristä holkkitiiviste, jotta se toimii tiivisteenä sekä vedonpoista- jana. OUMAN OY www.ouman.fi ouman@ouman.fi...
-
Page 2: Installation Och Anslutning
Kabelgenomföringen skall alltid peka neråt. 4. Öppna locket och koppla in givaren till regulatorn med en svag- strömkabel. Kabelns längd och polaritet har ingen betydelse för mätningen. 5. För kabeln, finns det i givarekapslingen, en kabelgenomföring med tätningar. OUMAN AB... -
Page 3: Installation And Connection
4. Open the screw-off lid and connect the sensor to the controlling device as a two-wire connection using weak current cable. The polarity of the cable is irrelevant. 5. Tighten the bushing seal so that it acts as a seal and repels wa- ter. OUMAN OY... -
Page 4: Установка И Подключение
4. Отверните и откройте крышку корпуса датчика. Подключите датчик к устройству управления с помощью двухжильного слаботочного кабеля. Соблюдение полярности кабеля не требуется. 5. Подтяните уплотнительную втулку, обеспечив герметичность кабельного прохода, а также защиту от натяжения кабеля. OUMAN OY www.ouman.fi ouman@ouman.fi... - Page 5 [°C] [°C] -40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90 100 110 120 -40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90 100 110 120 OUMAN OY www.ouman.fi ouman@ouman.fi...
