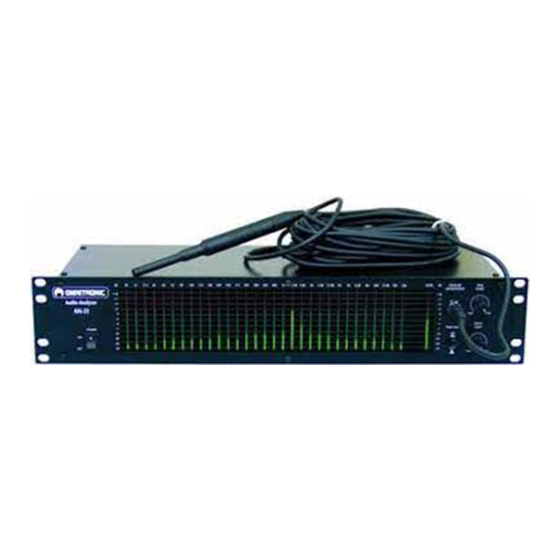

Omnitronic AN-31 User Manual

31-band audio analyzer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
)U ZHLWHUHQ *HEUDXFK DXIEHZDKUHQ
©
COPYRIGHT
Nachdruck verboten!
.HHS WKLV PDQXDO IRU IXUWKHU QHHGV
All rights reserved!
*DUGH] FHV LQVWUXFWLRQV SRXU GHV XWLOLVDWLRQV XOWpULHXUV
Réproduction interdite!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AN-31 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Omnitronic AN-31

Summary of Contents for Omnitronic AN-31

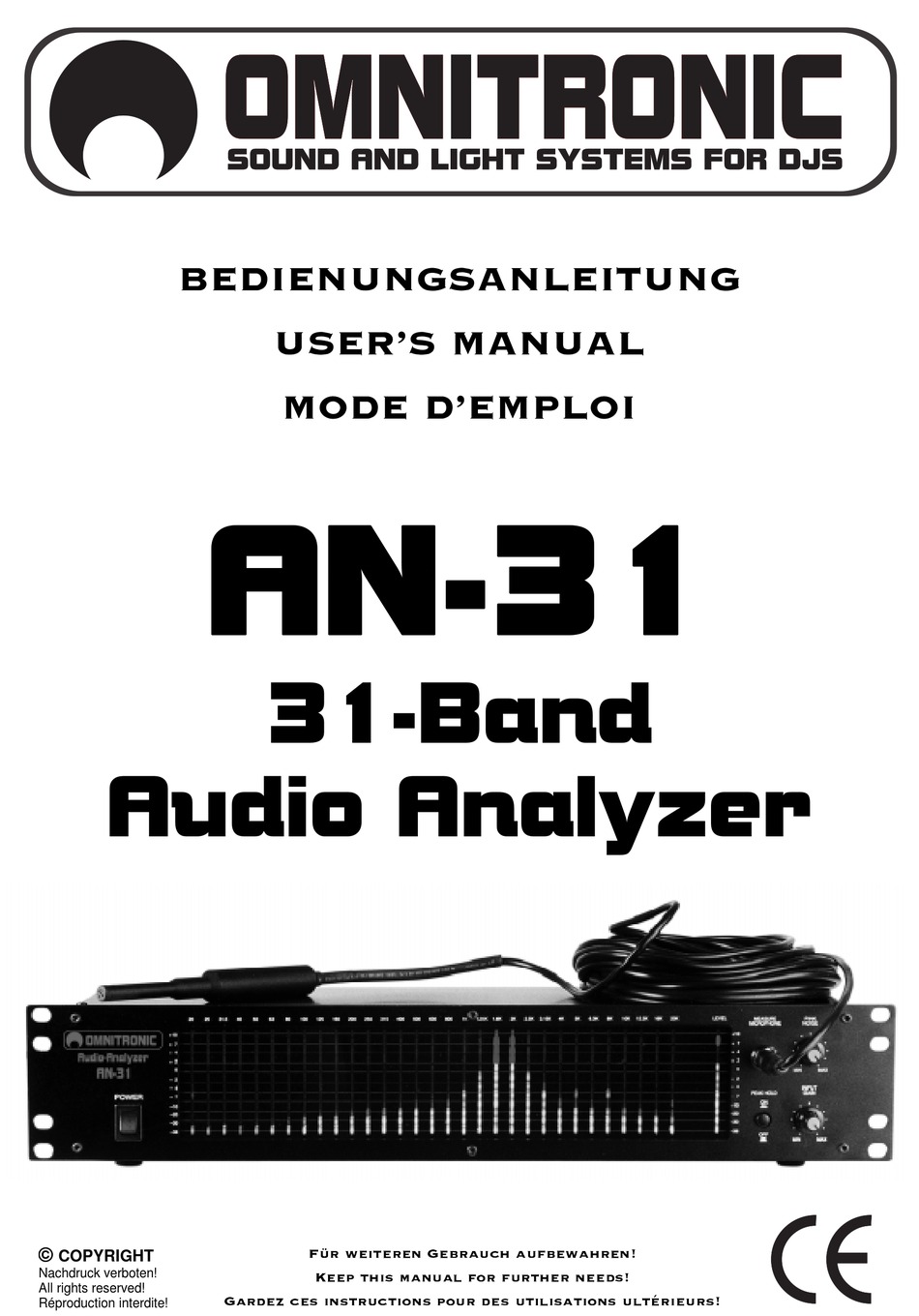

  • Page 1 )U ZHLWHUHQ *HEUDXFK DXIEHZDKUHQ © COPYRIGHT Nachdruck verboten! .HHS WKLV PDQXDO IRU IXUWKHU QHHGV All rights reserved! *DUGH] FHV LQVWUXFWLRQV SRXU GHV XWLOLVDWLRQV XOWpULHXUV Réproduction interdite!
  • Page 2 Das vorliegende Produkt ist ein Produkt der OMNITRONIC Showequipment GmbH, GERMANY. Telefon: 0931/4066788 Telefax: 0931/4066789 Internet: http://www.omnitronic.showtechnic.de E-Mail: omnitronic@showtechnic.de This is a product of OMNITRONIC Showequipment GmbH, GERMANY. Phone no.: 0049-931-4066788 Fax no.: 0049-931-4066789 Internet: http://www.omnitronic.showtechnic.de E-Mail: omnitronic@showtechnic.de Ce produit est un produit d’OMNITRONIC Showequipment GmbH, ALLEMAGNE.
  • Page 3 OMNITRONIC PRO-1810W, 18", 200W, w. crossover 11037560 OMNITRONIC PRO-1810, 18", 200W, w/o crossover 11037561 OMNITRONIC PRO-2500, 2x15", 400 W 11037570 OMNITRONIC MONITOR-SPEAKERS OMNITRONIC PRO M-1200 speaker, 12", 140 W 11038010 OMNITRONIC ZX-SPEAKERS SERIES OMNITRONIC ZX-3200, 3-way with 1x12" 11039100 OMNITRONIC ZX-4300, 3-way with 1x15" 11039200 OMNITRONIC ZX-5300, 3-way with 2x15"...
  • Page 4   . . . . . /(9(/ 0($685( 3,1. 0,&523+21( 12,6( ,1387 32:(5 3($. +2/' *$,1 201,7521,& $1 7\S %DQG $XGLR$QDO\]HU 7\SH  9 +] 6SDQQXQJVYHUVRUJXQJ  9 +] 3RZHU VXSSO\  : *HVDPWDQVFKOXVVZHUW 3RZHU FRQVXPSWLRQ  +] a  .+] )UHTXHQ]EHUHLFK B9C;...

  • Page 5: Table Of Contents

    6.1 Analyse der Hauptboxen........................10 6.2 Analyse der Monitorboxen ........................10 6.3 Ausgleich störender Frequenzen im Gesamtsystem ................11 7. REINIGUNG UND WARTUNG........................11 8. TECHNISCHE DATEN OMNITRONIC AN-31: ................... 11 1. INTRODUCTION ............................12 2. SAFETY INSTRUCTIONS .......................... 12 3. OPERATING DETERMINATIONS......................13 4.

  • Page 6: Einführung

    - diese Betriebsanleitung genau beachten. 1. EINFÜHRUNG Wir freuen uns, daß Sie sich für einen OMNITRONIC AN-31 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, daß Sie lange Zeit Freude an Ihrem Kauf haben werden. Nehmen Sie den OMNITRONIC AN-31 aus der Verpackung.

  • Page 7: Bestimmungsgemässe Verwendung

    Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, daß der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen. Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.

  • Page 8: Vorderseite

    • Gain-Regler zur Einstellung des Eingangssignals • Meßmikrofon im Lieferumfang enthalten • Mono-Klinken Mikrofonanschluß auf der Frontplatte und auf der Geräterückseite • Zusätzliche Cinch-Buchsen für Line-Anschluß auf der Geräterückseite • Spannungswahlschalter auf der Geräterückseite • 19"-Maße mit 2 Höheneinheiten 4.2 Vorderseite   .

  • Page 9: Installation

    Wenn Sie digitales Equipment verwenden, schließen Sie Ihr Digitalsignal bitte an die Line In-Buchsen an. 6. BEDIENUNG Beim AN-31 handelt es sich um ein Meßgerät, das das Musiksignal analysiert ohne es dabei zu verändern. Um notwendige Änderungen am Frequenzspektrum Ihres Audiosystems vorzunehmen, benötigen Sie einen 31-Band Equalizer.

  • Page 10: Analyse Der Hauptboxen

    6.1 Analyse der Hauptboxen Stellen Sie das Meßmikrofon in einem Abstand von ca. 1 m zu den Hauptboxen auf. Dieses Vorgehen ist besonders wichtig bei Vorführungen in Innenräumen, weil dabei die ersten Einstellungen innerhalb des kritischen Bereichs (bevor der Nachhall des Raumes den Sound beeinflußt) gemacht werden können. Drehen Sie nun vorsichtig am Pink Noise-Regler, bis Sie die Geräusche der Umgebung (z.

  • Page 11: Ausgleich Störender Frequenzen Im Gesamtsystem

    System verwenden. Diese Möglichkeit können Sie für die Monitorboxen und für das Hauptsystem verwenden. Verwenden Sie einen Mono- oder Aux- oder Loop-Ausgang und schleifen Sie das Signal durch den AN-31 an die Boxen durch. Stellen Sie den Gain-Regler des AN-31 so ein, daß die "+" LEDs auf Signalspitzen reagieren Beobachten Sie die Anzeige bis eine Rückkoppelung autritt.

  • Page 12: Introduction

    - follow the instructions of this manual 1. INTRODUCTION Thank you for having chosen an OMNITRONIC AN-31. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years.

  • Page 13: Operating Determinations

    If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Make sure that the available voltage is not higher than stated on the device's rear panel. Caution: Before switching on the analyzer, make sure that the Pink Noise-control is set to "Min"...

  • Page 14: Frontpanel

    4.2 Frontpanel   . . . . . /(9(/ 0($685( 3,1. 0,&523+21( 12,6( ,1387 32:(5 3($. +2/' *$,1 1) Power switch 2) LED-display 3) Microhone plug Do only connect the measuring microphone included in the delivery here. 4) Pink Noise-control For adjusting the output level.

  • Page 15: Connections

    Should you use digital equipment, please connect your digital signal with the Line In-plugs. 6. OPERATION The AN-31 is a measuring device, which analyzes sound-signals without modifying them. In order to adjust the frequency-response of your sound-system, you need to have a graphic equalizer or a parametric equalizer.

  • Page 16: How To Analyze The Monitor-Speakers

    The LED-display of your analyzer will show a curve with the different frequency-levels. Adjust the extreme levels via the equalizer so that you will see a curve as flat as possible. After you have analyzed your system in the near field and corrected it, position the measuring microphone further away in the room.

  • Page 17: How To Adjust Distorting Frequencies In The System

    Use a Mono- or Aux- or Loop-out and transmit the signal through the AN-31 to the speaker-systems. Adjust the Gain-control of the AN-31 so that the "+" LEDs react to the extreme levels only.
