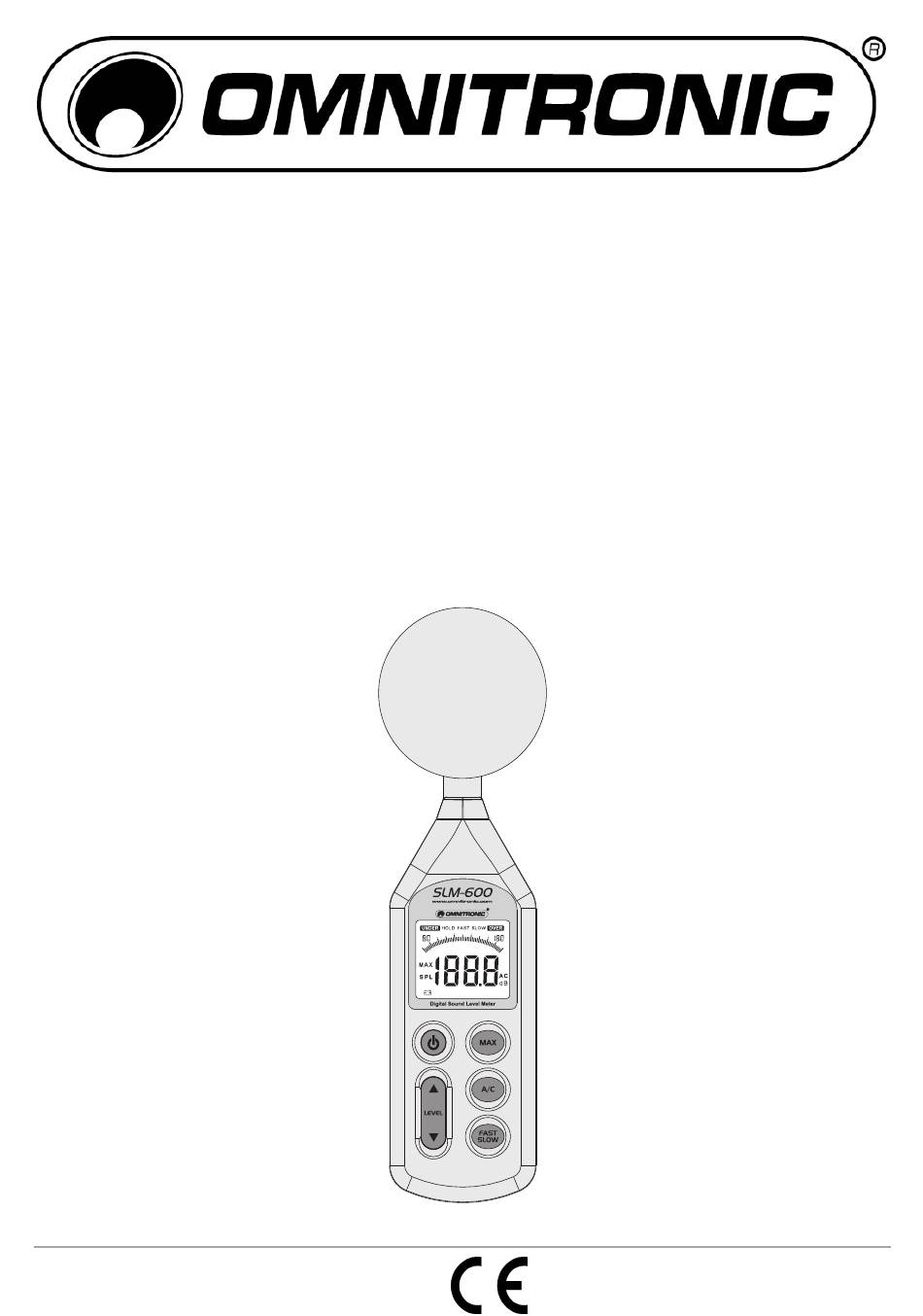

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL SLM-600 Sound Level Meter © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
10360609 This user manual is valid for the article number: 10360609 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/16 00033100.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für das OMNITRONIC Schallpegelmessgerät SLM-600 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 4: Batterien
Explosionsgefahr. Bei längerer Nichtbenutzung entnehmen Sie bitte die Batterie, um ein Auslaufen zu verhindern. 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Das SLM-600 dient zur Schallpegelmessung und -aufzeichnung. Im Lieferumfang befindet sich eine Analysesoftware auf CD-ROM. Die Stromversorgung des Geräts erfolgt über vier 1,5-V-Mignonbatterien oder über die USB-Schnittstelle. -
Page 5: Gerätebeschreibung
Schallpegel (das Display zeigt SLOW an). Die Grundeinstellung ist FAST. Display USB-Anschluss Taste Verbinden Sie das SLM-600 über das mitgelieferte Schaltet das Gerät ein und aus. USB-Kabel mit dem USB-Anschluss Ihres Computers. Tasten LEVEL K und L Analoge Ausgänge Zur Wahl des Messbereichs und Einstellung der Werte. - Page 6 Maximaler Pegel wird unterschritten Maximaler Pegel wird überschritten Messbereich Bargraf des Messpegels Maximaler Pegel Filter Schalldruckpegel Maßeinheit Batteriekapazität erschöpft Messwert Messdynamik 6/16 00033100.DOC, Version 1.0...
-
Page 7: Inbetriebnahme
Gerät mit einem Computer. Erscheint unten links im Display das Batteriesymbol, sind die Batterien verbraucht und müssen erneuert werden. Verwenden Sie das 6,3-mm-Gewinde um das SLM-600 auf einem Stativ zu befestigen. Schalten Sie nach dem Gebrauch das Gerät aus um die Batterien zu schonen. Bei längerer Nichtbenutzung entnehmen Sie bitte die Batterien, um ein Auslaufen zu verhindern. -
Page 8: Bedienung
6. BEDIENUNG 6.1 Filter einstellen Nach dem Einschalten ist der Bewertungsfilter A aktiviert und der Schallpegel wird entsprechend der Wahrnehmung des menschlichen Ohrs gemessen. Das Display zeigt „A“ an (Abb. 1). Für die Messung des physikalischen Schallpegels drücken Sie die Taste A/C. Das Display zeigt dann „C“ an (Abb. 2). 6.2 Messbereich einstellen Sieben verschiedene Messbereiche sind wählbar: 30-80 dB, 40-90 dB, 50-100 dB, 60-110 dB, 70-120 dB, 80-130 dB, 30-130 dB. -
Page 9: Maximalpegel Festhalten
Unterstützte Betriebssysteme: Windows XP, Vista, 7 (32 Bit) Maße (LxBxH): 145 x 110 x 60 mm Gewicht: 0,6 kg Zubehör: OMNITRONIC SLM Kalibriergerät Best.-Nr. 10360611 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 27.07.2012 © 9/16 00033100.DOC, Version 1.0... -
Page 10: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC SLM-600 sound level meter. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 11: Batteries
3. OPERATING DETERMINATIONS The SLM-600 serves for sound level measurement and recording and is supplied with analysis software on CD-ROM. The power supply for the unit is made via four 1.5 V AA batteries or the USB interface. The product was designed for indoor use only. -
Page 12: Description Of The Device
Display USB port Button Connect the SLM-600 to your computer with the Press this button to turn the SLM-600 on and off. supplied USB cable. Buttons LEVEL K and L Analog outputs For selecting the measuring range and adjusting the 3.5 mm jacks for picking up a microphone signal (AC... - Page 13 Reading under maximum range Reading over maximum range Measuring range Bargraph of the measuring value Maximum level Filter SPL indication Measuring unit Battery exhausted Measuring value Measuring mode 13/16 00033100.DOC, Version 1.0...
-
Page 14: Setting Into Operation
For mounting the SLM-600 on a stand, the threaded jack (6.3 mm/1/4“) can be used. Always switch off the unit after operation to extend battery life. If the device will not be used for a longer period of time, remove the batteries in order to avoid battery leakage. -
Page 15: Operation
6. OPERATION 6.1 Filter adjustment After switching on, weighting filter A is selected for measuring the sound level in accordance with the auditory sensation of the human ear. The display indicates “A” (fig. 1). Press the button A/C to select filter ”C“... -
Page 16: Maximum Level Hold
Windows XP, Vista, 7 (32 bit) Dimensions (LxWxH): 145 x 110 x 60 mm Weight: 0.6 kg Accessory: OMNITRONIC SLM calibration tool No. 10360611 Please note: Every information is subject to change without prior notice. 27.07.2012 © 16/16 00033100.DOC, Version 1.0...
