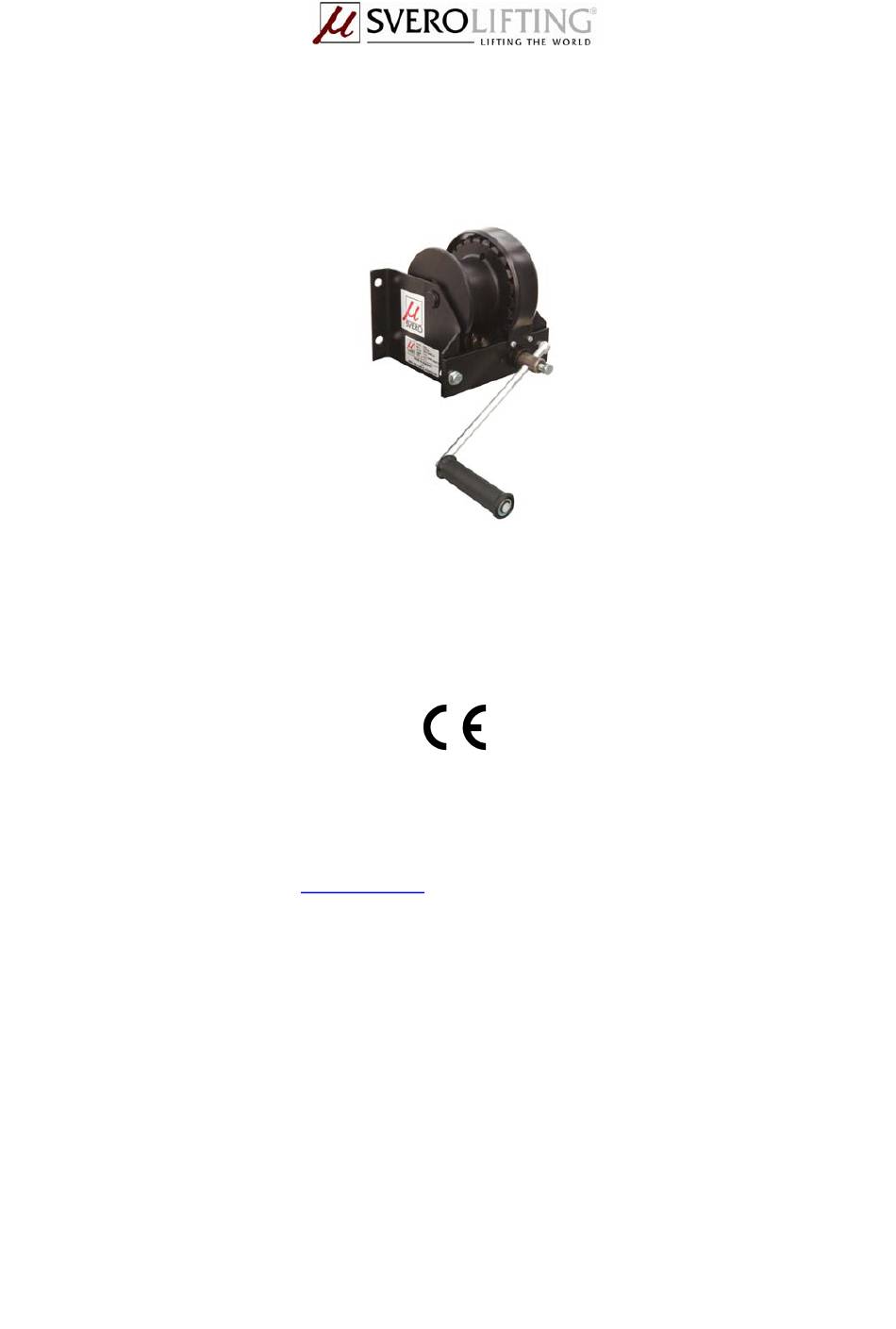

- Page 1 SVERO Wall-Mounted Winches -61A, -62A 250 – 1000 kg User instructions SVERO LIFTING AB, Alfavägen 4, 556 52 Jönköping, Sweden Tel.: +46 (0)36-31 65 70, Fax: 036-31 65 79 www.svero.com, E-mail: info@svero.com...
- Page 2 SVERO Wall-Mounted Winches -61A, -62A SVERO Wall-Mounted Winches -61A, -62A are used for lifting loads with wire rope which is led through one or more pulleys. Wire rope and pulleys are not included. Wall-mounted winches are not intended for lifting persons. Installation must be carried out by specialists. These instructions must always be available at the work site.
- Page 3 Make sure that the distance to the nearest pulley is sufficiently large so that the rope cannot mount the drum flange. The line must be wound evenly on to the drum. Fig. 2 Dimensioned sketch Dimensions table Model 6211A 6113A 6114A Dimension A mm Dimension B mm...
- Page 4 Repairs The wall-mounted winch block must not be modified. Repairs must be carried out by specialists. Damaged parts must only be replaced with original SVERO spare parts. Order them through your dealer. DECLARATION OF CONFORMITY SVERO LIFTING AB Alfavägen 4, 556 52 Jönköping, Sweden...
- Page 5 Appendix: Spare parts drawing with lubricating points NB 2009-03-08...
- Page 6 SVERO Vägghissar -61A, -62A 250 – 1000 kg Bruksanvisning SVERO LIFTING AB, Alfavägen 4, 556 52 Jönköping Telefon: 036-31 65 70, telefax: 036-31 65 79 www.svero.com, E-post: info@svero.com...
- Page 7 SVERO Vägghissar -61A, -62A SVERO Vägghissar -61A, -62A används för lyft av laster med stållina, som leds över ett eller flera brytblock. Stållina och brytblock ingår ej i leveransen. Vägghissarna är ej avsedda för personlyft. Installationen skall utföras av fackman. Denna instruktion skall alltid finnas tillgänglig på...
- Page 8 Fig 2 Måttskiss Måttabell Modell 6211A 6113A 6114A Mått A Mått B Mått C Mått D Mått E ∅ Mått F Mått G Mått H ∅ Mått J Mått K Mått L Mått M Mått N Mått O Mått P Mått R max Funktionsprovning Koppla en last (högst maxlasten) och hissa ca 0,5 m genom att veva medurs.
- Page 9 SVERO LIFTING AB Alfavägen 4, 556 52 Jönköping försäkrar härmed att SVERO Vägghissar -61A, -62A enligt ovan är tillverkade i överensstämmelse med EG:s maskindirektiv 98/37EG med senare ändringar. Vägghissarna som utrustas med stållinor som i tabellen Tekniska data på sidan 2 är markerade med fet kursiv stil uppfyller även SVENSK STANDARD SS 767 15 01 för handdrivna spel till...
- Page 10 Bilaga: Reservdelsritning med smörjställen NB 2009-03-08...
- Page 11 SVERO veggvinsjer – 61A, 62A 250–1000 kg Bruksanvisning SVERO LIFTING AB, Alfavägen 4, 556 52 Jönköping Telefon: 036-31 65 70, telefaks: 036-31 65 79 www.svero.com, E-post: info@svero.com...
- Page 12 SVERO veggvinsjer – 61A, 62A SVERO veggvinsjer – 61A, 62A brukes ved løft av last med stålvaier som ledes over en eller flere bryteblokker. Stålvaier og bryteblokk inngår ikke i leveransen. Veggvinsjene er ikke utformet for personløft. Installering skal gjøres av fagperson. Disse instruksene skal alltid være tilgjengelige på...
- Page 13 Sørg for at avstanden til nærmeste bryteblokk er stor nok, slik at vaieren ikke kan klatre på trommelflensen. Vaieren må vikles jevnt på. Fig. 1: Vaiertrekking Fig. 2: Målskisse Måltabell Modell 6211A 6113A 6114A Mål A Mål B Mål C Mål D Mål E ∅...
- Page 14 SVERO LIFTING AB Alfavägen 4, 556 52 Jönköping garanterer herved at SVERO veggvinsjer av type -61A og -62A er produsert i overensstemmelse med EUs maskindirektiv 98/37/EC med etterfølgende endringer. Veggvinsjene som utrustes med stålvaiere som i tabellen Tekniske data på side 2 er markert med fet kursiv stil, oppfyller dessuten SVENSK STANDARD SS 767 15 01 for hånddrevne vinsjer til...
- Page 15 Vedlegg: Oversikt over reservedeler med smørepunkter NB 2009-03-08...
- Page 16 SVERO-seinähissit -61A, -62A 250 – 1 000 kg Käyttöohje SVERO LIFTING AB, Alfavägen 4, 556 52 Jönköping Puhelin: 036-31 65 70, faksi: 036-31 65 79 www.svero.com, sähköposti: info@svero.com...
- Page 17 SVERO-seinähissit -61A, -62A SVERO-seinähissejä -61A, -62A käytetään kuormien nostamiseen teräsvaijerilla, joka johdetaan yhden tai useamman pylpyrän kautta. Teräsvaijeri ja pylpyrät eivät kuulu toimituksen piiriin. Seinähissejä ei ole tarkoitettu ihmisten nostamiseen. Asennus on jätettävä asiantuntijan tehtäväksi. Tämän ohjeen on aina oltava työpaikalla käyttäjien ulottuvilla.
- Page 18 Kuva 2 Mittapiirros Mittataulukko Malli 6 211A 6 113A 6 114A Mitta A Mitta B Mitta C Mitta D Mitta E ∅ Mitta F Mitta G Mitta H ∅ Mitta J Mitta K Mitta L Mitta M Mitta N Mitta O Mitta P Mitta R enintään...
- Page 19 VAATIMUSTENMUKAISUUSVAKUUTUS SVERO LIFTING AB Alfavägen 4, 556 52 Jönköping vakuuttaa täten, että SVERO-seinähissit -61A, -62A, ks. yllä, on valmistettu EY:n konedirektiivin 98/37/EY ja sen myöhempien muutosten määräyksiä noudattaen. Teräsvaijerikäyttöiset seinähissit, jotka on sivun 2 teknisten tietojen taulukossa merkitty lihavalla ja kursiivilla, täyttävät myös ruotsalaisen standardin SS 767 15 01 näyttämöiden, studioiden ym.
- Page 20 Liite: Varaosapiirros voitelukohtineen NB 08.03.09...
