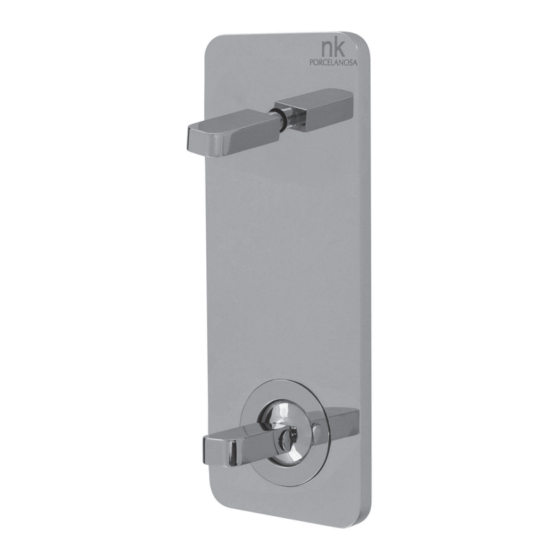

Monomando encastre baño/ducha
Concealed bath/shower mixer
Mitigeur bain/douche à encastrer
100063520 - N199999989
100073043 - N199999893
Tel.: +34 964 50 64 50 _ Fax: +34 964 50 67 90 _ www.noken.com _ noken@noken.com
Ctra. Villarreal-Puebla de Arenoso (CV-20) Km. 2
P.O./Box 372 - 12540 Villarreal (Castellón) Spain
Instalación y Mantenimiento
Installation and maintenance
Installation et maintenance
Monomando encastre ducha
Concealed shower mixer
Mitigeur douche à encastrer
100063521 - N199999981
100073044 - N199999895
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Porcelanosa noken lounge 100063520
Summary of Contents for Porcelanosa noken lounge 100063520
- Page 1 Instalación y Mantenimiento Installation and maintenance Installation et maintenance Monomando encastre baño/ducha Monomando encastre ducha Concealed bath/shower mixer Concealed shower mixer Mitigeur bain/douche à encastrer Mitigeur douche à encastrer 100063520 - N199999989 100063521 - N199999981 100073043 - N199999893 100073044 - N199999895 Ctra.
- Page 2 PRELIMINARES_PRE-INSTALLATION INFORMATION_PRÉABLES Antes de la instalación y la puesta en funcionamiento ¡Cuidado! Los tubos de alimentación tienen que ser enjuagados escrupulosamente antes de instalar el dispositivo de manera que no haya virutas, residuos de soldadura o cáñamo u otras impurezas al interior de los tubos.
- Page 3 PRELIMINARES_PRE-INSTALLATION INFORMATION_PRÉABLES - Atornillen los racores con junta tórica manualmente hasta percibir un contacto mecánico. - Hand-tighten O-ring seal connectors until feeling a mechanical rest. - Visser les raccords avec la tenue OR à la main, jusq’ á percevoir une battue mechanique.
- Page 4 IMPORTANTE_PLEASE READ_AVERTISSEMENTS - Lea atentamente estas instrucciones antes de comenzar la instalación. - Compruebe el producto por si faltasen piezas o estuviesen dañadas. - Cualquier alteración que se realice a la grifería invalidará la garantía. - Le recomendamos la instalación por parte de personal cualificado. - En nuevas construcciones se deben llenar los sifones de inodoros, lavabos y bidés de agua para evitar que la grifería se oxide por efecto de la subida de gases corrosivos.
- Page 5 EXPLOSIONADO_EXPLODED_VUE ECLATÉE Monomando encastre baño/ducha Concealed bath/shower mixer Mitigeur bain/douche à encastrer 100063520 - N199999989 100073043 - N199999893 CÓDIGO CÓDIGO acabado/ CODE acabado/ CODE CODE CODE 100064642 - N299999845 100091132 - N299999617 cromo/chrome/chrome negro/black /noir 100064653 - N299999888 negro/black /noir 100091134 - N299999618 cromo/chrome/chrome 100064641 - N299999848...
- Page 6 INSTALACIÓN_INSTALLATION_INSTALLATION 100063520 - N199999989 100063520 - N199999989 100073043 - N199999893 100073043 - N199999893 100063521 - N199999981 100073044 - N199999895 100063521 - N199999981 100073044 - N199999895 Desatornillen el tornillo de fijación (1) y quiten la protección (2) Preparar el hueco de la pared para el cuerpo interno según las como indicado en la figura.
- Page 7 INSTALACIÓN_INSTALLATION_INSTALLATION 100063520 - N199999989 100063520 - N199999989 100073043 - N199999893 100073043 - N199999893 100063521 - N199999981 100063521 - N199999981 100073044 - N199999895 100073044 - N199999895 Atornillen las clavijas de fijación (1) para asegurar el grifo y Sobrepongan el cuerpo del grifo (1) a la plancha (2). cubrirlas con la tapita.
- Page 8 MANTENIMIENTO_MAINTENANCE_MAINTIEN Sustitución cartucho Replacement of the cartridge Remplacement de la cartouche Desatornille el prisionero de fijación. Saquen la maneta y quiten el embellecedor del cartucho. Unscrew the fining nut. Pull the handle and the metal ring that covers the cartridge off. Dévisser la vis de fixation.
- Page 9 CARACTERÍSTICAS TÉCNICAS_TECHNICAL DATA_CARTÉRISTIQUES TECHNIQUES 0,5 + 5 bar 0,5 + 5 bar 0,5 + 5 bar 3 bar* 3 bar* 3 bar* 5 bar 5 bar 5 bar 70° C 70° C 70° C cartucho ø25 cartridge ø25 cartouche ø25 con discos with ceramic á...
-
Page 10: Mantenimiento
MANTENIMIENTO GRIFERÍAS Y ACCESORIOS En primer lugar, agradecerle la adquisición de productos Noken. Todos los productos Noken están fabri- cados con la confianza de dar un servicio fiable durante muchos años. Al igual que las griferías de otros fabricantes nuestros productos también exigen un cuidado apropiado y un mantenimiento que asegure a su baño una imagen impecable SUPERFICIE DE LAS GRIFERÍAS Conforme a los requerimientos de la norma DIN EN 248 la capa de protección que habitualmente más... -
Page 11: Maintenance
MAINTENANCE... - Page 12 MAINTENANCE ROBINETTERIES ET ACCESSOIRES Tout d’abord, nous tenons à vous remercier pour avoir choisi un produit Noken. Tous nos produits sont fabriqués dans le but de donner un service fiable durant de nombreuses années. Pour assurer une image impeccable de votre salle de bains, nos robinetteries, comme celles d’autres fabricants, nécessitent un soin et un entretien approprié.
- Page 13 GARANTÍA Noken design s.a. garantiza sus griferías cromadas por un período de 5 años a partir de la fecha de compra, a excepción de las partes electrónicas y los componentes internos, tales como cartuchos cerámicos, monturas cerámicas y cartuchos termostáticos, que será de dos años. Para las griferías cuyos acabados y superfi cies no sean en acabado cromado la garantía será...
-
Page 14: Garantie
Liability is limited to individual products and does not cover consequential loss or damage on installations. The guarantee does not cover general tear and wear. The guarantee is only offered when products are installed and cared for in line with our fi tting and maintenance instructions. - Page 15 NOTAS_NOTE_NOTE...
- Page 16 NOTAS_NOTE_NOTE...
