Warning:
The product should be installed by a local licensed
plumber.
Advertencia:
El producto ha de ser instalado por un plomerolocal
autorizado.
Avertissement:
Ce produit doit être installé par un plombier qualifié
pour exercer dans cette région.
Before Your Installation
Antes de Instalar
Avant l'installation
Check to make sure you have the following parts
indicated below:
Verifique que tenga todas las partes indicadas:
Vérifier pour vous assurer que vous possédez les
pièces au bas:
Need Help?
Please call our toll-free Customer service line at 1-888-648-6466 for additional assistance or service.
Requiere asistencia?
Favor llamar a nuestro servicio a clientes sin costo al 1-888-648-6466 para asistencia adicional o servicio
Besoin d'aide?
Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-648-6466 pour obtenir du
service ou de l'aide additionnels..

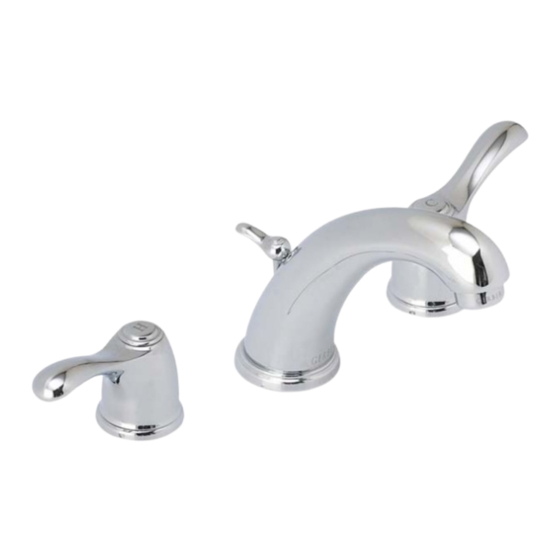

Two-Handle Lavatory Faucet
Grifo de Baño Con Dos Manija
Robinet De Lavabo À Poignée Douche
Tools You Will Need
Herramientas Necesarias
Outils dont vous aurez besoin
Flat screwdriver
Adjustable wrench
Destornillador
Llave ajustable
Clé à molette
Tournevis à lane plate
Phillips screwdriver
Destornillador
Cinta selladora
cruciforme
Tournevis Phillips
Ruban pour tuyau
0043341
Groove joint plier
Pinzas ajustables
chato
Pince multiprise
Pipe tape
Silicone Sealant
Enduit d'étanchéité
para rosca
au silicone
Sellador de silicona
Advertisement
Related Manuals for Gerber 0043341
Summary of Contents for Gerber 0043341
- Page 1 0043341 Two-Handle Lavatory Faucet Grifo de Baño Con Dos Manija Robinet De Lavabo À Poignée Douche Warning: The product should be installed by a local licensed plumber. Advertencia: El producto ha de ser instalado por un plomerolocal autorizado. Avertissement: Ce produit doit être installé par un plombier qualifié...
- Page 2 Faucet Installation Procedures/Instalación del Grifo/Procédures d’installation du robinet Shut off main water supply before installation. Cierre el suministro de agua antes de instalar. Couper l’alimentation d’eau principale avant l’installation. From underneath the sink, install the rubber washer, Apply silicone sealant around bottom of spout trim ring. Insert mental washer and lock nut.
- Page 3 Place the handle body through right hole. Re-assemble the mounting hardware onto valve shank; use phillip screwdriver for final tightening after handle is aligned. NOTE: Two options for installing sleeve 1. For deck thickness of less than 1", please refer to picture (1). 2.
- Page 4 Attach water supply hoses or tubes to the faucet. To avoid breaking the copper tube from the faucet, use two wrenches (as shown) to keep from twisting the supply tube from the faucet when you tighten the nut. Instale en el grifo las mangueras o tubos de suministro de agua.
- Page 5 Pop-Up Drain Installation/Instalación del Desagüe Levadizo/Installation de la vidange mécanique Main plunger Lift rod Tapón del desagüe Varilla levadiza Dispositif principal Tige de levage de fermeture mobile Flange Thumb screw Brida Tornillo Bride Vis à oreilles Lift rod strap Remove old pop-up drain assembly. Prolongación de varilla levadiza Sangle de tige de levage Friction ring...
- Page 6 Trouble-Shooting/Guía de Solucionar Problemas/Dépannage If you've followed the instructions carefully and your faucet still does not work properly, take these corrective steps. Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue estos pasos correctivos. Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas correctement, apporter les correctifs suivants : Action/Solución/Correctif...
- Page 7 WARNING ! Check with the local plumbing code requirements before installation. Antes de la instalación,consulte las exigencias del código local de plomería. Vérifier les exigences du code de la plomberie qui s’applique avant de procéder à l’installation. The products should be installed by the local licensed plumber. El producto ha de ser instalado por un plomero local autorizado.
