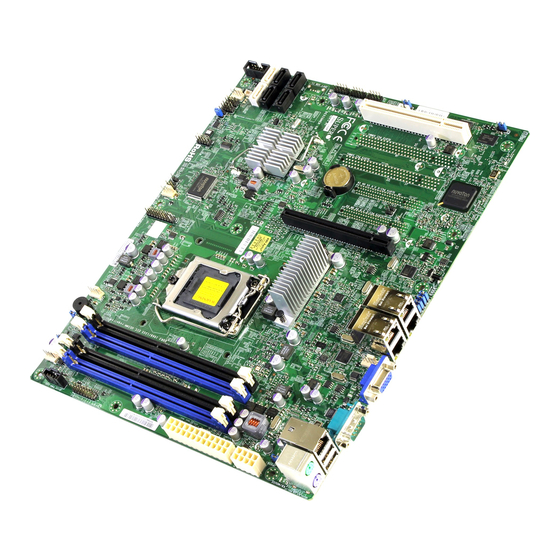

Super X9SCi-LN4 Manual

Hide thumbs Also See for X9SCi-LN4:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
X9SCi-LN4
X9SCi-LN4F
X9SCA
X9SCA-F
使用手冊
修訂版 1.0a

Advertisement

loading
Need help?

Need help?

Do you have a question about the X9SCi-LN4 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Super X9SCi-LN4

Summary of Contents for Super X9SCi-LN4

  • Page 1 X9SCi-LN4 X9SCi-LN4F X9SCA X9SCA-F 使用手冊 修訂版 1.0a...
  • Page 2 Manual Revision 1.0a Release Date: June 2, 2011 Unless you request and receive written permission from Super Micro Computer, Inc., you may not copy any part of this document. Information in this document is subject to change without notice. Other products and companies referred to herein are trademarks or registered trademarks of their respective companies or mark holders.
  • Page 3 前言 前言 本手冊的主要讀者為系統整合人員、個人電腦工程師以及具有相關知識背景的個人 電腦用戶。本手冊也提供 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F主機 板的安裝及使用資訊。 關於本主機板 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F支援單一LGA 1155插槽的In- tel® Xeon E3-1200系列、第二代Intel Core® i3、Pentium®及Celeron®處理器。 由於內建Intel® C204晶片，X9SCi-LN4/X9SCA系列主機板能使下一代高階伺復器 平台*在效能及儲存容量上顯著加強。關於處理器及記憶體支援更新，請參考我們的 網站(http://www.supermicro.com/products/)。本產品應由專業工程師安裝處理。 *X9SCi-LN4系列主機板支援1U伺服器平台，X9SCA支援3U/4U平台。 手冊編排 第1章 描述主機版的特色、規格以及效能，並提供有關Intel C204晶片組詳細資訊。 第2章 說明硬體安裝步驟。當您在系統內安裝處理器、記憶體模組與其他硬體零件， 請詳讀本章。若您安裝時遇到任何問題，請參閱第3章，閱讀有關影像顯示、記憶體 和CMOS設定的故障排除方法。 第4章 介紹BIOS，並詳述CMOS設定的資訊。 附錄A 介紹BIOS錯誤警示音。 附錄B 詳列軟體安裝方式。 附錄C 說明UEFI BIOS復原程序。...
  • Page 4 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 手冊提示符號： 為妥善安裝主機板，並避免對系統或您個人造成傷害，請注意下列符號： 危險/注意：嚴格遵守指示避免造成嚴重的系統或是人身傷害。 警告：說明重要資訊防範對零件造成的傷害或資料遺失。 重要：說明重要資訊確保系統妥善安裝或傳達安全注意事項。 註：說明有關分辨不同型號或正確系統設定的其他資訊。...
  • Page 5 聯絡Supermicro 聯絡Supermicro 總部 Super Micro Computer, Inc. 地址： 980 Rock Ave. San Jose, CA 95131 U.S.A. +1 (408) 503-8000 電話： +1 (408) 503-8008 傳真： marketing@supermicro.com (General Information) 電子郵件： support@supermicro.com (Technical Support) www.supermicro.com 網站： Europe Super Micro Computer B.V. 地址： Het Sterrenbeeld 28, 5215 ML...
  • Page 6 環境溫度控制(Environmental Temperature Control) ......... 1-12 系統資源提醒(System Resource Alert) ..............1-12 ACPI特色 ..........................1-13 顯示暫停模式的緩慢閃爍LED燈號(Slow Blinking LED for Suspend-State Indicator) ........................... 1-13 電源(Power Supply) ....................... 1-13 Super I/O .......................... 1-14 Nuvoton WPCM450 Controller總覽 ............... 1-14 第2章 安裝 靜電敏感(Static-Sensitive)元件 ..................2-1 預防措施 ..........................2-1 開箱須知 ..........................2-1 安裝處理器與散熱器...
  • Page 7 目錄 安裝記憶體模組(DIMM) ....................2-10 移除記憶體模組 ........................ 2-10 Memory Support ......................2-11 安裝記憶體(Memory Population)規範..............2-11 安裝記憶體......................... 2-13 所需工具 ..........................2-13 安裝孔位置......................... 2-13 安裝主機板......................... 2-14 連接孔(Connectors)、I/O埠(I/O Port) ..............2-15 I/O後背板 ........................... 2-15 ATX PS/2 鍵盤/滑鼠埠 ..................... 2-16 Universal Serial Bus (USB) ..................2-17 乙太網路埠...
  • Page 8 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F使用手冊 跳線器(Jumper)設定 ....................... 2-32 跳線器(Jumpers)功能說明 .................... 2-32 LAN Port 啟用/停用 (JPL1~4) ................2-32 CMOS Clear (JBT1) ....................2-33 PCI Slot SMB Enable (JI C1/JI C2) ..............2-33 VGA啟用(JPG1) ......................2-34 Watch Dog啟用(JWD) ..................... 2-34 USB Wake-Up (JPUSB1) ..................2-35 BMC啟用(JPB) ......................2-35 內建指示燈.........................
  • Page 9 目錄 如何改變設定資料 .......................4-1 如何啟用Setup Utility .......................4-1 主設定(Main Setup) ......................4-2 System Overview：顯示以下的BIOS資訊： ............4-2 System Time/System Date ..................4-2 Processor........................4-3 System Memory ......................4-3 進階設定(Advanced) ......................4-4  BOOT Feature .........................4-4 Quiet Boot ........................4-4 AddOn ROM Display Mode ..................4-4 Bootup Num-Lock ......................4-4 Wait For 'F1' If Error ....................4-4 Interrupt 19 Capture ....................4-4 Watch Dog Function ....................4-5 Power Button Function .....................4-5...
  • Page 10 Onboard LAN Option ROM Select ..............4-10 Load Onboard LAN1 Option ROM/Load Onboard LAN2 Option ROM ..4-10  Super IO Device Configuration ................4-10 Serial Port 1 / Serial Port 2................... 4-10 Serial Port1 Settings/ Serial Port2 Settings ........... 4-11 ...
  • Page 11 目錄 CPU Temperature Display Mode ............... 4-12 Fan1 ~ Fan4, FanA Reading ................. 4-12 12V, VDIMM, 5VCC, -12V, AVCC, 3.3VCC, VSB, VBAT ......... 4-13  ACPI Configuration ....................4-13 High Precision Event Timers ................4-13 NUMA Support ......................4-13 WHEA Support ......................4-13 Event Logs ........................
  • Page 12 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F使用手冊 Discard Changes ...................... 4-19 Restore Defaults ....................... 4-19 Save As User Defaults .................... 4-19 Restore User Defaults .................... 4-20 Boot Override ......................4-20 附錄A BIOS錯誤警示音 BIOS錯誤警示音 ......................... A-1 附錄B 軟體安裝說明 安裝驅動程式 ........................B-1 Configuring Supero Doctor III ..................B-2 附錄C UEFI BIOS復原說明 UEFI BIOS概述 ........................C-1 如何復原UEFI BIOS Image (BIOS主磁區) ..............
  • Page 13 第1章：簡介 第1章 簡介 1-1 概述 檢查清單 恭喜您購買業界頂尖知名公司的電腦主機板。Supermicro主機板講究細節設計，提 供您最高品質及最佳效能。 請檢查下列隨您的主機板包裝在外盒內的品項。若下列品項有任何毀損或遺失，請 聯絡您的經銷商。 以下品項置於產品盒內。 • 一片(1) Supermicro主機板 • 六條(6) SATA排線 • 一塊(1) I/O連接埠擋板(I/O shield) • 一片(1)內含驅動程式及軟體的Supermicro光碟 • 一本(1)使用手冊...
  • Page 14 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F使用手冊 X9SCA系列主機版圖示 註：本手冊內所有圖片，皆根據手冊印刷之際既有的最新印刷電路板版本 (PCB Revision)。您所購得的主機板可能與手冊內的圖片相同或互異。...
  • Page 15 第1章：簡介 X9SCi-LN4系列主機版圖示 註：本手冊內所有圖片，皆根據手冊印刷之際既有的最新印刷電路板版本 (PCB Revision)。您所購得的主機板可能與手冊內的圖片相同或互異。...
  • Page 16 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F使用手冊 主機板配置圖(X9SCA系列) 用戶重要須知 • 有關跳線器( jumper)、I/O埠及JF1前面板的詳細連接資訊，請參閱第2章。 • " "標示"Pin 1"的位置。 • 沒有標出的跳線器( jumper)只用於測試。 • 當LE2 (內建電源LED訊號燈)亮起，系統電源開啟。在安裝或移除任何零組件前， 拔除電源線。...
  • Page 17 第1章：簡介 主機板配置圖(X9SCi-LN4系列) 用戶重要須知 • 有關跳線器( jumper)、I/O埠及JF1前面板的詳細連接資訊，請參閱第2章。 • " "標示"Pin 1"的位置。 • 沒有標出的跳線器( jumper)只用於測試。 • 當LE2 (內建電源LED訊號燈)亮起，系統電源開啟。在安裝或移除任何零組件前， 拔除電源線。...
  • Page 18 Pins 1-2 (Enabled) JPG1 Onboard VGA Enable Pins 1-2 (Enabled) JPL1/JPL2 LAN1/LAN2 Enable Pins 1-2 (Enabled) JPL3/JPL4 LAN3/LAN4 Enable (X9SCi-LN4/-LN4F only) Pins 1-2 (Enabled) JPUSB1 Backpanel USB 0/1 Wake-Up Enable Pins 1-2 (Enabled) Watch Dog Timer Enable Pins 1-2 (Reset) X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F LED訊號燈...
  • Page 19 24-pin ATX Main Power Connector (Required) JPW2 +12V 8-pin CPU power Connector (Required) KB, Mouse Keyboard/Mouse Connectors LAN1/LAN2/LAN3/LAN4 Gigabit (RJ45) Ports (LAN3/LAN4 is supported on the X9SCi-LN4 only) IPMI LAN IPMI LAN (X9SCA-F/X8SCi-LN4F models only) SATA 0/1 Serial ATA 3.0 Ports 0/1 (6Mb/s) SATA 2~5 Serial ATA 2.0 Ports 2~5 (3Mb/s)
  • Page 20 One (1) 33MHz PCI Slot One (1) PCI-Express 2.0 x16 Slot Matrox® G200eW 整合型顯示晶片 Two (2) Intel 82574L (Four for the X9SCi-LN4/-LN4F) 網路連接 Two (2) RJ-45 Rear IO Panel Connectors with Link and Activity LEDs, Four (4) for the X9SCi-LN4/-LN4F Single Realtek RTL8201N PHY to support IPMI 2.0 LAN (...
  • Page 21 第1章：簡介 Serial (COM) Ports Two (2) Fast UART 16550 connections: one 9-pin RS-232 port (Backplane COM1 port) and one header (FP COM2) Super I/O Winbond Super I/O NCT6776F 64 Mb SPI AMI BIOS SM Flash BIOS BIOS ® Play and Plug (PnP0, DMI 2.3, PCI 2.3, ACPI 1.0/2.0/3.0, USB Keyboard and SMBIOS 2.5...

  • Page 22: Block Diagram

    82574 2.5Gbps PCI 32 SLOT PCI32 Cougar Point (X9SCA/-F only) PCIe_x1 GLAN3 RJ45 (C204 / C206) PCI32 PCI 32 SLOT 82574L (X9SCI-LN4 only) 2.5Gbps (X9SCA/-F only) PCIe_x1 GLAN4 RJ45 SATA-II 300MB/s 82574L (X9SCI-LN4 only) 2.5Gbps 4 SATA PORTS SATA-III 600MB/s...

  • Page 23: Chipset Overview

    X9SCi-LN4/X9SCA系列主機板支援單一LGA 1155插槽的Intel®Xeon E3-1200 系列、第二代Intel Core® i3、Pentium®與Celeron®處理器。由於內建Intel® Cougar Point晶片，X9SCM/X9SCL系列主機板能使低階及中階伺服器在效能及儲 存容量上顯著加強。 高速Direct Media Interface (DMI)是Intel C202/C204晶片的特點， 支援晶片對晶片 即時傳輸所使用的高速Direct Media Interface (DMI)，提供每一趟讀/寫過程的軟體 透明資料(software-transparent data)傳輸率最高至每秒10 Gb。此外， X9SCi-LN4/ X9SCA系列主機板的另一特點是TCO timer ， 可以使系統在軟體或硬體鎖住時復原， 並 執行工作， 包含ECC錯誤回報(ECC Error Reporting)、 功能停用(Function Disable)與 入侵偵測(Intruder Detect)。 Intel C204 Chipset特色 • Direct Media Interface (傳輸速率可達10 Gb/s；全雙工) •...
  • Page 24 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F使用手冊 1-3 特色 電源回復時的系統狀態設定(Recovery from AC Power Loss) Basic I/O System (BIOS)提供由您決定系統在AC電源中斷並恢復後如何回應的設定 機制。您可選擇讓系統繼續維持停電狀態(您必須按下電源鍵才能開啟系統電源)，或 是由系統自動回復電源開啟的狀態。參考手冊Advanced BIOS Setup章節來改變此 項設定。預設值為Last State。 1-4 電腦健康監控(PC Health Monitoring) 描述主機板的電腦健康監控功能特色。所有功能都有內建支援電腦健康監控的系統 硬體監控晶片。內建的電壓監控器會持續掃描以下內建的電壓：CPU Vcore、NIC Vcore、MC Vcore、AUX Vcore、Standby ME Vcore、12V Scale、1.5V、3.3V Vcc(V)、3.3VSB以及Battery Voltage。一旦電壓不穩，會出現警告訊號或是螢幕出 現錯誤訊息。用戶可以改變電壓限制來定義電壓監控的敏銳度。 風扇狀態監控與韌體控制(Fan Status Monitor with Firmware Control) BIOS的電腦健康監控可以檢查冷卻風扇的RPM狀態。內建的CPU及機箱風扇，透過 BIOS由Thermal Management(在Hardware Monitoring底下的Advanced Setting 選單裡)控制。 環境溫度控制(Environmental Temperature Control) 溫度控制感應器(thermal control sensor)監控CPU即時溫度，只要CPU溫度超過用 戶定義的範圍，就會啟動溫度控制風扇。過熱防護電力系統與CPU分開作用。當溫...
  • Page 25 第1章：簡介 1-5 ACPI特色 ACPI全名為Advanced Configuration and Power Interface(進階組態與電源介面) 。ACPI規格定義彈性並抽象的硬體介面，能在整個電腦系統提供標準方式整合電源 管理功能，包含從硬體、作業系統到應用程式在內。這使得系統自動開啟並關閉週 邊裝置，例如光碟機、網路卡、硬碟和印表機。 除了啟用直接由作業系統控制的電源管理，ACPI也有通用的即插即用系統事件機 制，與獨立的作業系統介面設定控制。ACPI利用BIOS資料結構，同時，提供與 Windows XP、Windows Vista與Windows 2008作業系統相容的處理器獨立結構。 顯示暫停模式的緩慢閃爍LED燈號(Slow Blinking LED for Suspend-State Indicator) CPU進入暫停模式時，機箱電源LED會開始閃爍，表示CPU進入暫停模式。用戶按下 任一鍵盤按鍵，CPU會「醒來」(wake up)，LED會自動停止閃爍並繼續保持亮燈。 1-6 電源(Power Supply) 如同所有電腦產品，正確可靠的操作需要穩定的電源供應。對處理器而言，這甚至比 擁有高時脈速度(clock rate)更重要。 此主機板與24-pin ATX電源相容。雖然大多數電源一般都符合CPU要求的規格，但 有些仍不足。此外，在JPW2的12V的8-pin電源接孔也需要確保系統供電足夠。您 的電源必須供應乙太網路埠(Ethernet port)1.5A電。 警告！1. 預防對電源或主機板造成的損害，請使用具備24-pin以及8-pin 電 源接頭的電源。務必要將這些接頭連接至主機板上24-pin (JPW1)與8-pin (JPW2)的電源接孔。沒有採取上述連接，將會使您的電源及主機板的保固 失效。 2. 為了對SATA裝置提供足夠電源，請將SATA DOM PWR接頭(JWF1)連接 至電源。...
  • Page 26 1-7 Super I/O Super I/O支援2個高速、與16550相容的串列傳輸埠(UART)。每一個UART包含1 個16-byte的接收FIFO、可程式編程的baud rate產生器、完整的數據機控制能力， 以及處理器中斷系統。2個UART都能提供原始baud rate，傳輸速度最高達115.2 Kbps，以及進階baud rate，傳輸速度包含每秒250 K、500 K或1 Mb，支援更高 速的數據機。 Super I/O提供的功能遵照ACPI規格 (Advanced Configuration and Power Inter- face)， 含括對legacy支援，以及透過SMI或SCI function pin的ACPI電源管理。也具 有自動電源管理功能來減低耗電量。 1-8 Nuvoton WPCM450 Controller總覽 Nuvoton WPCM450R Controller是支援 2D/VGA相容的繪圖核心、虛擬媒體 (Virtual Media)、與鍵盤/視訊/滑鼠Redirection (KVMR) 模組的主機板管理控制器 (Baseboard Management Controller)。具有內建的blade-oriented Super I/O能...
  • Page 27 第2章：安裝 第2章 安裝 2-1 靜電敏感(Static-Sensitive)元件 靜電放電(ESD)會損害電子零件。為了防止您的系統主機板受損，務必小心處理。 一 般而言， 以下介紹的方式，足以保護您的設備避免因靜電放電而受損。 預防措施 • 使用接地手環預防靜電放電。 • 將電路板從防靜電袋拿出前，先觸摸接地的金屬物品。 • 手拿主機板時僅握著邊緣即可；請勿碰觸零件、週邊晶片、記憶體模組或鍍金接 觸面。 • 處理晶片或裝置時，避免觸碰針座(pin)。 • 沒有使用時，將伺服器主機板及周邊零件放回各自的防靜電袋中。 • 為了接地，確認您的電腦機箱對於電源、機箱、固定材料以及伺服器主機板具有 絕佳的導電率。 • 僅使用正確類型的內建CMOS電池。避免可能引發爆炸，請勿上下顛倒電池安裝 位置。 開箱須知 主機板裝在防靜電袋內運送是為了防止受到靜電損害。將主機板從袋內拿出時，確 保經手人有做好靜電防護措施。...
  • Page 28 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 2-2 安裝處理器與散熱器 警告：搬取裝有處理器的包裝袋時，避免對處理器散熱風扇的上的商標區 直接施壓。 註： 等所有硬體組件都安裝完成，最後才接上電源線。而當您新增、移除或改 變任何硬體組件時，一定都要先拔除電源線。務必要確定在安裝CPU散熱 器之前，先行將處理器插入CPU插座(CPU socket)內。 若您分開購買CPU，務必確認您僅能使用Intel認證的多方向散熱器(multi- directional heatsink)。 在您安裝CPU散熱器之前，請先確認將系統主機板裝入機箱內。 收到沒有預先安裝處理器的伺服器主機板時，確認CPU插座的塑膠蓋沒有 移位，插座針腳(socket pin)也沒有彎曲。若有出現上述情形，請立即與您 的零售商連繫。 請至Supermicro網站參閱有關CPU支援的更新消息。 安裝LGA1155處理器 1. 壓下固定桿，將鎖住的CPU插座包覆鐵片鬆開。 鐵片 固定桿...
  • Page 29 第2章：安裝 2. 輕輕拉起固定桿打開鐵片 。移開塑膠蓋。 3. 以拇指和食指，握住CPU北邊中央和南邊中央外緣位置。 北邊中央外緣 南邊中央外緣 4. 將CPU key，也就是靠在socket key的半圓形cutout對齊。對齊後，小心將 CPU直接向下放進插座內。(請勿將CPU滑落掉在插座上。不要橫向或縱向移動 CPU。)
  • Page 30 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 5. 請勿將CPU與插座的表面或針腳(pin)摩擦，以免毀損CPU或插座。 6. CPU裝入插座內，檢查CPU的四個角以確認CPU以妥善裝入。 7. 以拇指輕輕將固定桿往下推入固定鎖。 妥善安裝的CPU 固定桿鎖住 警告：您僅能以一種方向將CPU插入插座內。在蓋上鐵片前，務必確認CPU已 確實插入插座內。若無法確實切蓋上，請勿用力強行蓋上以免損害CPU。請重 新打開鐵片，再次確認CPU是否有正確對齊。...
  • Page 31 第2章：安裝 安裝被動式CPU散熱器(Passive CPU Heatsink) 1. 請勿將散熱膏塗抹在散熱器或CPU核心晶片(CPU die)上。需要的劑量已經塗抹 在散熱器上。 2. 將散熱器放在CPU上方，使4個安裝孔能與主機板的安裝孔以及下方的散熱器固 定底座對齊。 3. 分別鎖入對角的螺絲(例如螺絲#1及#2)，鎖緊即可(請勿將螺絲鎖得太緊以免可 能對CPU產生損害)。 4. 將所有四枚螺絲完全鎖緊結束安裝。 螺絲#1 螺絲#2 主機板 安裝孔 推薦的Supermicro散熱器： SNK-P0046P heatsink with BKT-0028L bottom bracket 散熱器固定底座...
  • Page 32 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 移除散熱器 警告：我們不建議移除CPU或散熱器。但是，若您需要移除散熱器，請參照 以下的說明進行拆除，以避免損害CPU或CPU插座。 1. 依照以下圖示按順序鬆開散熱器的螺絲。 2. 輕輕轉動散熱器，從CPU上鬆開。(請勿大力轉動散熱器！) 3. 當CPU鬆開，將CPU從插座移開。 4. 擦拭CPU與散熱器的表面，將用過的散熱膏油漬擦掉。重新裝入CPU及散熱器之 前，重新在表面上塗抹適量的散熱膏。 如圖所示依序鬆開螺絲 螺絲#4 螺絲#1 螺絲#2 主機板 螺絲#3 由主機板下方移開 散熱器固定底座.
  • Page 33 第2章：安裝 安裝主動式風扇CPU散熱器 (Active Fan CPU Heatsink) 1. 找到位於主機板上的CPU風扇電源接 頭位置。(參考右邊圖示確認CPU風 扇位置。) 2. 調整散熱器位置，使散熱氣風扇接線 最接近CPU風扇電源接頭，並且不受 其他零件干擾。 散熱膏 3. 檢查CPU風扇接線，確保接線通過散 熱器底部。 4. 將散熱器的銅芯線上的保護膜移除。 警告：若散熱器上的保護膜沒有 移開，CPU可能會過熱。 散熱器葉片 5. 在CPU上塗抹適量的散熱膏。 註：若您的散熱器有附上散熱 墊，請忽略此步驟。 6. 若有需要，重新安排接線以確認接線 沒有被夾在散熱器與CPU之間。此 外，確認風扇電線與散熱器的風扇葉 片之間有空隙。 7. 將四個散熱器固定物與主機板上的 安裝孔對齊。輕輕地將兩組對角的固 定物(#1及#2；#3及#4)推入安裝孔 內，聽到聲響即表示完成。此外，確 認每一個固定物方向正確，窄的那一 面向外。 8. 重複步驟7將所有四個散熱器的固定 推薦的Supermicro散熱器： 物插入安裝孔內。 SNK-P0046A4 active heatsink...
  • Page 34 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 9. 當四個固定物都牢牢插入安裝 孔內，散熱器也正確裝入主機 板，將散熱器風扇的電源線連 接至CPU風扇電源插座。...
  • Page 35 第2章：安裝 移除散熱器 警告：我們不建議移除CPU或散 熱器。但是，若您需要移除散熱 器，請參考以下的說明進行，並 且預防會對CPU或其他組件造成 傷害的發生。 移除主動式散熱器 1. 拔除電源線。 2. 將散熱器的風扇電源線從CPU風扇電源 插座拔除。 拔除電源線 3. 用指尖輕壓固定帽(fastener cap)，以 逆時針方向旋轉至四分之一的地方(90 ，將固定帽往上拉鬆開。 4. 重複步驟3將所有固定帽從安裝孔鬆 開。 5. 所有固定帽都鬆開後，將散熱器從CPU 移除。...
  • Page 36 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 2-3 安裝DDR3記憶體 註：請至Supermicro網站查詢建議使用的記憶體模組。 注意 安裝或移除記憶體模組須格外留意以避免產生可能的危害。 安裝記憶體模組(DIMM) 1. 將想要安裝的記憶體全數插入記憶體 插槽內，從DIMM1A開始插起(第一通 道(Channel 1)、插槽A(Slot)，相關位 置請參考下一頁圖示)。 為獲得最佳效 能，在同一組記憶體插槽內請使用相 同類型與速度的記憶體模組。 2. 將記憶體插槽兩端的卡榫往外推開。 3. 將記憶體模組的key與記憶體插槽的接 收端(receptive point)對齊。 4. 將模組兩邊的凹口與模組的接收端 (receptive point)對齊。 5. 用兩手的大拇指同時將模組兩端的凹 口處往下壓入插槽內，直到模組完全 卡入。 凹口 6. 將卡損壓製鎖住位置，使記憶體模組 固定在插槽內。 移除記憶體模組 卡榫 顛倒以上步驟順序，將記憶體模組從主機 板上移除。 將凹口處直接往下 壓入記憶體插槽...

  • Page 37: Memory Support

    第2章：安裝 Memory Support X9SCi-LN4/X9SCA系列最多可支援插入4個記憶體插槽，記憶體容量最大可達 32GB，使用DDR3-1333/1066MHz ECC/Unbuffered (UDIMM)模組。以相同種類 和大小的一組記憶體來安裝記憶體模組， 會造成記憶體交錯(interleave)，將能改善記 憶體效能。請參考以下表格： 朝向CPU Slot B, Channel 1 Slot A, Channel 1 (藍色插槽) Slot B, Channel 2 Slot A, Channel 2 (藍色插槽) 朝向主機板邊緣 安裝記憶體(Memory Population)規範 安裝X9SCi-LN4/X9SCA系列記憶體時，請參考下列表格。 DDR3 Unbuffered ECC (UDIMM)記憶體 每一通道插入的 每一通道插入的 DIMM種類 POR速度 Ranks per DIMM 記憶體 記憶體 (任何組合) Unbuffered 1066, 1333 Single Rank, Dual Rank DDR3 Unbuffered 1066, 1333 Single Rank, Dual Rank DDR3 註：...
  • Page 38 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 可能的系統記憶體配置及可用性 系統裝置 大小 剩下的實體記憶體 (可用的) (系統總記憶體為4 GB) Firmware Hub快閃記憶體 (系統BIOS) 1 MB 3.99 Local APIC 4 KB 3.99 Area Reserved for the chipset 2 MB 3.99 I/O APIC (4 Kbytes) 4 KB 3.99 PCI Enumeration Area 1 256 MB 3.76 PCI Express (256 MB) 256 MB 3.51...
  • Page 39 第2章：安裝 2-4 安裝記憶體 所有主機板都具備可以符合不同種類機箱的標準安裝孔。確定主機板與機箱所有安 裝孔的位置吻合。雖然機箱或許同時具有塑膠和金屬兩種安裝固定物，但是由於金 屬固定物能使主機板固定在機箱形成接地，所以比較建議使用金屬固定物。確定金 屬六角栓螺絲嵌進或是牢牢鎖住。然後再使用螺絲起子將主機板牢牢鎖在機箱內的 主機板座(motherboard tray)。 所需工具 十字螺絲起子 十字螺絲 六角栓螺絲 安裝孔位置 注意：1) 為了避免對主機板即期零件造成損害，安裝主機板時，使用螺絲 起子的扭力請勿超過8磅/英吋。2) 有些零件位置非常接近安裝孔。請採取 預防措施，避免將主機版安裝在機箱時損害零件。 2-13...
  • Page 40 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 安裝主機板 1. 將 I/O連接埠檔板裝入機箱內。 2. 找到主機板上的安裝孔。 3. 找到機箱上吻合的安裝孔。將主機板的安裝孔與機箱的安裝孔對齊。 4. 根據所需將六角柱螺絲裝入機箱。 5. 將主機板小心裝入機箱，避免損害主機板零件。 6. 使用十字螺絲起子，將六號盤頭螺絲鎖入主機板及機箱上吻合的安裝孔內。 7. 重複步驟6將所有螺絲插入孔內。 8. 確認主機板牢牢固定在機箱內。 註：手冊圖例僅為插圖示意。您的機箱或零件外觀可能會與手冊裡的圖片 不同。. 2-14...
  • Page 41 2-5 連接孔(Connectors)、I/O埠(I/O Port) I/O埠以符合PC99規範的顏色標示。參照以下圖例查訊不同I/O埠的顏色和位置。 I/O後背板 主機板I/O後背板 1. 鍵盤 (紫色) 6. COM 1 2. PS/2 滑鼠 (綠色) 7. VGA 3. USB Port 0 8. LAN1 4. USB Port 1 9. LAN2 5. IPMI LAN (僅限X9SCi-LN4F/X9SCA-F) 10. LAN3 (僅限X9SCi-LN4/-LN4F) 11. LAN4 (僅限X9SCi-LN4/-LN4F) 2-15...
  • Page 42 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 ATX PS/2 鍵盤/滑鼠埠 PS/2 鍵盤/滑鼠Pin 定義 ATX PS/2鍵盤與PS/2滑鼠位於主 PS2鍵 PS2滑鼠 機板上後背板上USB Ports 0/1旁 Pin# 定義 Pin# 定義 邊。有關孔位(pin)定義，請參閱 KB Data Mouse Data 右邊一覽表。 No Connection No Connection Ground Ground Mouse/KB VCC Mouse/KB VCC (+5V) (+5V) KB Clock Mouse Clock No Connection No Connection VCC: with 1.5A PTC (目前限制)
  • Page 43 第2章：安裝 Universal Serial Bus (USB) 後背板 USB 0/1 Pin定義 2個通用串列匯流排埠(USB 0/1)位在I/ Pin# 定義 Pin# 定義 O後背板上。另外，6個USB接孔(USB 2/3, USB 4/5, USB 12/13)由機箱前面 USB_PN0 USB_PN1 板連接。(沒有包含USB排線。)有關排 USB_PP0 USB_PP1 針(pin)定義，請參閱右邊一覽表。 Ground Ground 前面板 USB 2/3, 4/5, 12/13 Pin定義 Pin# 定義 Pin# 定義 1. 後背板 USB 0 2. 後背板 USB 1 USB_PN2 USB_PN3 3.
  • Page 44 (黃色, +3V3SB) TD2+ Ground 註： TD3- Ground 1. IPMI Dedicated LAN僅限 TD3+ Ground 於X9SCi-LN4F/X9SCA-F。 P2V5SB Ground 2. 有關LAN LED資訊，請參考 (NC: 沒有連線) LED指示燈說明。 1. LAN1 2. LAN2 3.IPMI Dedicated LAN (僅限X9SCi- LN4F/X9SCA-F) 4. LAN3 (僅限 X9SCi-LN4/-LN4F) 5. LAN4 (僅限 X9SCi-LN4/-LN4F) 2-18...
  • Page 45 第2章：安裝 串列埠 串列埠Pin定義 COM埠(COM1)位在I/O後背板上，另一個 (COM1/COM2) 串列埠(COM2)則位在SATA埠下方，置於面 板前方使用。有關排針(pin)定義，請參考右 邊一覽表。 Ground 1. COM1 2. COM2 2-19...
  • Page 46 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 視訊插孔(Video Connector) VGA Pin 定義 視訊(VGA)插孔位於I/O後背板上的 Pin # 定義 Pin # 定義 COM埠旁邊。此插孔提供視訊與CRT 顯示。相關位置請參考以下圖例。 紅色 Ground 綠色 藍色 MS1: SDA (DDC Data) HSYNC Ground VSYSNC Ground MS3: SCL (DDC CLK) Ground Case Ground Case NC=沒有連線 1. VGA 2-20...
  • Page 47 第2章：安裝 前端控制面板 JF1是機箱前端控制面板上不同按鍵及指示燈對應的排針。這些接孔是特別設計用來 使用Supermicro伺服器機箱。有關控制面板按鍵與LED指示燈，參考以下圖示。相 關敘述及排針(pin)的定義，參考以下單元內容。 LED_Anode+ Power LED LED_Anode+ HDD LED Pin 16 Pin 15 LED_Anode+ NIC1 LED LED_Anode+ NIC2 LED UID-LED OH/Fan Fail LED LED_Anode+ PWR Fail Pin 2 Pin 1 Reset Reset Button Ground Power Button Ground JF1 Header Pins 2-21...
  • Page 48 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 前端控制面板排針(Pin)定義 Power LED 電源LED Pin 定義 (JF1) 電源LED連接位置位於JF1的pin 15及 Pin# 定義 pin 16。相關排針定義，參考右邊一 覽表。 Ground 硬碟LED HDD LED 硬碟LED連接位置位於JF1的pin 13 Pin 定義 (JF1) 及pin 14上。在此接上一條排線顯示 Pin# 定義 與硬碟有關動態，包含IDE、SATA動 態。相關排針(pin)定義，參考右邊 HD Active 一覽表。相關排針定義，參考右邊一 覽表。 PWR Fail LED 電源失效LED Pin 定義 (JF1) 電源失效LED連接位置位於JF1的pin Pin# 定義 5及pin 6。相關排針定義，參考右邊 一覽表。 Ground A. 電源PWR LED B.
  • Page 49 第2章：安裝 NIC1/NIC2 (LAN1/LAN2) LAN1/LAN2 LED Pin 定義s (JF1) 連接網路介面控制器(Network Interface Pin# 定義 Controller)的LED LAN 1埠位在JF1的 9/11 pin 11及12，LED連線的LAN 2埠位於pin 10/12 Ground 9 及10。NIC1 LED及NIC2 LED是2-pin NIC LED header。將NIC LED排線接至 NIC1及NIC2 LED指示燈顯示網路動態。 相關排針(pin)定義，參考右邊一覽表。 OH/Fan Fail LED Pin 定義s (JF1) Pin# 定義 Overheat (OH)/Fan Fail / UID LED Vcc/Blue UID LED 將LED排線接到Front UID與OH/Fan Fail OH/Fan Fail LED 在JF1的pin 7及pin 8，顯示UID (Unit ID)
  • Page 50 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 系統重置鍵(Reset Button) Reset Button 連接重設鍵是在JF1的pin 3及pin 4。接 Pin 定義 (JF1) 在電腦機殼的硬體重設鍵上，以便重新 Pin# 定義 開啟系統。相關排針(pin)定義，參考右 Reset 邊一覽表。 Ground 電源鍵(Power Button) Power Button Pin 定義 (JF1) 連接電源鍵是在JF1的pin 1及pin 2。短 Pin# 定義 暫接觸這兩個排針(pin)會開啟或關閉系 Signal 統。此按鍵也可設定成為強制中斷電源 +3V Standby 鍵(配合在BIOS的設定，參見第4章)。持 續按住此電源鍵至少4秒，強制關閉系統 電源。相關排針(pin)定義，參考右邊一 覽表。 A. 系統重置鍵Reset Button B. 電源鍵PWR Button LED_Anode+...
  • Page 51 第2章：安裝 2-6 連接排線 這個部分介紹有關內建接頭(header)與插座(connector)的簡短敘述，以及pin-out定 義。每一個接頭與插座，請務必確認要使用正確的排線。 ATX Power 24-pin Connector Pin 定義 (JPW1) ATX主電源(Main PWR)與CPU電源(CPU Pin# 定義 Pin # 定義 PWR)插座(Connector) +3.3V +3.3V 24-pin主電源連接插座(JPW1)用來提供 -12V +3.3V 主機板電源。8-pin CPU電源插座(JPW2) 也需要連接以提供處理器電力。這些電源 PS_ON 連接插座符合SSI EPS 12V規格。相關排針 (pin)定義，參考右邊一覽表。 Res (NC) PWR_OK 5VSB +12V +12V +3.3V 12V 8-pin Power Connector Pin 定義 8-Pin處理器電源 24-Pin主電源 定義 1 through 4 Ground A.
  • Page 52 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 風扇排針插座(Header)(FAN1~4, FANA) Fan Header Pin 定義 X9SCi-LN4/X9SCA系列有5個風扇排針插座 Pin# 定義 (header) (Fan 1~Fan 4 and Fan A)。這些風扇是 Ground (黑色) 4-pin的風扇插座。但是，風扇插座的pin 1-3仍 +12V (紅色) 然能與傳統的3-pin風扇相容。BIOS Hardware Tachometer Monitoring 中的風扇速度控制設定使BIOS能根 PWM_Control 據系統溫度自動調整風扇速度。相關排針(pin) 定義，參考右邊一覽表。 註：請擇一使用主機板上3-pin或4-pin 風扇。請勿在同一塊主機板上同時使用 3-pin及4-pin的風扇。 Chassis Intrusion Pin 定義(JL1) 機箱防盜(Chassis Intrusion) (JL1) Pin# 定義 機箱防盜(Chassis Intrusion)排針插座(header) Intrusion Input 位在主機板上的JL1。用正確的排線從機箱連接...
  • Page 53 第2章：安裝 內部蜂鳴器(Internal Buzzer) (SPKR1) Internal Buzzer Pin 定義 內部蜂鳴器(SPKR1)可用於各種警示 Pin # 定義 音時發出聲響提醒。相關排針(pin)定 Pin 1 Pos. (+) Beep In 義，參考右邊一覽表。 Pin 2 Neg. (-) Alarm Speaker 揚聲器(Speaker)(JSPK) Speaker Connector Pin 定義 內部揚聲器的排針位於JSPK插座上的 Pin Setting 定義 pin 3及pin 4。使用內部揚聲器請用 Pins 3~4 Internal Speaker 跳線蓋使pin 3及pin 4的排針短路。 若您想要使用外接揚聲器，用排針蓋...
  • Page 54 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 內建電源LED燈 (Onboard Power Onboard PWR LED LED) (JLED1) Pin 定義 內建電 源 L E D 排針插座 ( h e a d e r ) 位 Pin# 定義 在JLED1。這個Power LED排針插座 (header)連接位在JF1的前面板，顯視 No Connection 系統電原狀態。相關排針(pin)定義，參 Connection to PWR 考右邊一覽表。 LED in JF1 電源供應I C排針插座(Power Supply I PWR Supply I Pin 定義...
  • Page 55 第2章：安裝 T-SGPIO 0/1 Headers ( T-SGPIO) Serial_Link-SGPIO Pin 定義 2個T-SGPIO (Serial-Link General Pin # 定義 Pin # 定義 Purpose Input/Output)排針插座 (header)位於主機板上靠近SATA插座 Ground DATA Out (connector)的地方。這些排針插座 Load Ground (header)用來與系統內部管理(enclo- Clock sure management)晶片溝通。相關 排針(pin)定義，參考右邊一覽表。有 NC：沒有連線 關排針插座(header)位置，參考以下 圖示。 TPM Header (JTPM) Trusted Platform Module Header Pin 定義 這個排針插座(header)用於連結可由 Pin # 定義...
  • Page 56 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 DOM電源插座(DOM PWR Connector) DOM PWR (JWF1) Pin 定義 Pin# 定義 Disk On Module (DOM)的電源插座 位在JWF1，可提供5V (Gen1/Gen) 的電壓連接在SATA埠口的solid_state Ground DOM裝置。相關排針(pin)定義，參考 Ground 右邊一覽表。 Wake-On-LAN (JWOL) Wake-On-LAN Pin 定義 (JWOL) Wake-On-LAN排針插座(header)位 Pin# 定義 在主機板上的JWOL 。相關排針(pin)定 +5V Standby 義，參考右邊一覽表。(您的網路卡必 Ground 須具備Wake-On-LAN的接頭和排線 Wake-up 才能使用此功能。) A.DOM PWR B. JWOL...
  • Page 57 第2章：安裝 NIC3/NIC4 (NIC LED3/LED4) LAN3/LAN4 LED Pin 定義 (JF1) 將LED排線連接在NIC LED3與NIC LED4 Pin# 定義 排針插座(header)上，一併顯示LAN3與 LAN4埠網路動態。相關排針(pin)定義， Act LED - 參考右邊一覽表。註：此功能僅限X9SCi- LN4/-LN4F。 Unit ID Switch UID Switch Pin 定義 後面的UID switch、後面的UID LED燈以及 Pin# 定義 位在JF1的前面UID LED燈。用戶推開後面的 Ground UID開關，藍色後背板的UID LED(LE5)與前 Ground 方的UID LED燈會打開。再推一次後面UID Button In 開關可以關閉UID LED (LE5)與前面的UID Ground LED燈。以上提供系統在需要維修前的簡易...
  • Page 58 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 2-7 跳線器(Jumper)設定 跳線器(Jumpers)功能說明 修改主機板的操作，可以使用跳線器 ( jumper)去選取選擇性功能。跳線器 ( jumper)可使兩個排針短路來變更功 能。pin 1是印刷電路板上的方形焊墊 (solder pad)。 註 ： 在 2 個 p i n j u m p e r 上 ， "Closed"表示jumper套在pin 上，而"Open"表示jumper沒有 套在pin上。 LAN Port 啟用/停用 (JPL1~4) GLAN Enable Jumper設定 跳線器(Jumper) JPL1/JPL2啟用或停用主...
  • Page 59 第2章：安裝 CMOS Clear (JBT1) JBT1用來清除CMOS。這個"跳線器( jumper)"不是用排針(pin)，而是包含預防意外 清除CMOS的接觸墊(contact pad)。欲清除CMOS，使用例如小螺絲起子之類的金 屬物品，同時碰觸兩塊墊子造成短路。在清除CMOS之前，從系統將AC電源線拔 除。 註：對於ATX電源，您必須完全關閉系統、拔除AC電源線，然後造成JBT1 短路來清除CMOS。 PCI Slot SMB Enable (JI C1/JI PCI Slot_SMB Enable Jumper設定 使用跳線器( jumper) I C1/I C2來啟用 Jumper設定 定義 PCI SMB (System Management Bus) Short 啟用 支原來改善系統對PCI插槽的管理。相 Open (預設) 停用 關跳線器( jumper)定義，參考右邊一覽 表。...
  • Page 60 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 VGA啟用(JPG1) VGA Enable/Disable Jumper設定 (JPG1) JPG1使您得以啟用或停用內建VGA Both Jumpers 定義 connector。排針(pin) 1及pin 2是啟用 VGA的預設位置。相關跳線器( jumper) Pins 1-2 啟用 定義，參考右邊一覽表。 Pins 2-3 停用 Watch Dog啟用(JWD) Watch Dog Jumper設定 Watch Dog (JWD)是軟體程式造成當 Jumper設定 定義 機時，可以重新開啟系統的系統監控機 Pins 1-2 重設 (預設) 制。若程式當機，關閉pin 1-2來重設系 Pins 2-3 統。程式當機時，關閉pin 2-3產生無法...
  • Page 61 第2章：安裝 USB Wake-Up (JPUSB1) JPUSB1 (Backplane USB 0/1 Wake-up啟用) 在USB鍵盤按任一鍵，或是用連接至後背板 Pin# 定義 USB port 0/1的USB滑鼠點選，以JPUSB1 啟用 (預設) 「喚醒」您的系統。JPUSB1與BIOS的USB 停用 Wake-Up功能一起使用。透過這個跳線器 ( jumper)與BIOS的USB支援功能，以便透過 USB裝置換醒您的系統。 註：當BIOS的USB被設為Enabled、 而JPUSB1設為Disabled，在系統進 入待機模式(standby mode)前，將 USB裝置從後背板的USB port 0/1 移除。 BMC IPMI Enable/Disable Jumper設定 設定 定義 BMC啟用(JPB) Pins 1-2 啟用 (預設) JPB用於啟用或停用基板管理控制器(BMC/ Pins 2-3 停用...
  • Page 62 綠: 亮著 100 Mbps LED表示動態，左邊的綠色LED表示連線速 Activity (右) 黃: 閃爍 Active 度。更多相關資訊，參考右邊一覽表。 LAN 1/LAN 2 IPMI LAN 動態LED Link LED IPMI LAN A. LAN1 (X8ST3-F) B. LAN2 C. IPMI Dedicated LAN (僅限X9SCi-LN4F/ X9SCA-F) D. LAN3 (僅限 X9SCi-LN4/-LN4F) E. LAN4 (僅限 X9SCi-LN4/-LN4F) 主機板I/O後背板 2-36...
  • Page 63 第2章：安裝 內建電源(Onboard Power) (LE2) Onboard PWR LED (LE2) LED狀態 內建電源LED位在主機板上的LE2。LE2 狀態 定義 燈亮表示主機板處於開機狀態，或剛啟動 系統關閉 (Soft Switch) 執行中。參閱以下圖示確認LED位置。 系統開啟 不支援的記憶體LED (LE3) Unsupported Memory LED Indicator (LE3) LED設定 LE3位在LE2旁。當LE3閃爍，表示/警告 黃: 閃爍 有安裝不支援的記憶體 有不支援的記憶體安裝在一條(或多條 ) 插槽內。 內建電源待機(Onboard Standby Power) Onboard Standby PWR LED (LE4) LED狀態 LED (LE4) 狀態 定義 電源待機LED位於LE4。電源線插入AC插 關閉 電源關閉(Hard Switch) 座，電源開關打開，LE4會亮起，表示電源處 開啟...
  • Page 64 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 後UID LED (LE5) Rear UID LED (LE5) LED設定 後UID LED位在後背板上的LE5。當系統需要 藍色: 亮著 UID Toggled On 維修，這個LED與後UID開關可一起使用提供 簡易辨識。 IPMI Heartbeat LED (LE7) IPMI Heartbeat LED Indicator (LE7) LED 設定 An IPMI Heartbeat LED位在LE7。當LE7閃 綠色: 閃爍 IPMI已可使用 爍時，IPMI正常運作。詳細資訊請參考右邊一 覽表。參閱已下圖式確認LED位置。 A. UID LED B. IPMI Heartbeat 2-38...
  • Page 65 第2章：安裝 2-9 SATA接線 SATA接線 SATA Connectors Pin 定義 主機板上有6個Serial ATA (SATA)插座(connec- Pin# 訊號 tor)(I-SATA 0~5)。I-SATA 0/1埠支援SATA 3.0 Ground (6Mb/s)，I-SATA埠2~5支援SATA 2.0 (3 Mb/s) SATA_TXP 。Serial Link比傳統Parallel ATA連線提共更快速的 SATA_TXN 資料傳輸。相關排針(pin)定義，參考右邊一覽表。 Ground SATA_RXN SATA_RXP Ground A. I-SATA 0 (3.0) B. I-SATA 1 (3.0) C. I-SATA 2 D.
  • Page 66 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 Notes 2-40...
  • Page 67 第3章：疑難排除 第3章 疑難排除 3-1 疑難排除程序 使用下列程序排除您的系統問題。若您已參照以下列程序處理問題，卻仍 需要協助，請參考本章「技術支援程序」以及「退換貨品服務」須知。再 增加、改變或安裝任何硬體組件時，務必先拔除AC電源線。 開啟電源前 1. 確認Standby PWR LED (LE2)沒有亮。(註：若LE2亮起，表示內建電源也是開啟 中。在安裝或移除零件前，須確定要拔除電線。) 2. 確認主機板與機殼之間沒有電線短路。 3. 拔除所有連接主機板的排線或電線，包含連接鍵盤與滑鼠的排線在內。也請確認 移除所有附加卡。 4. 安裝CPU以及散熱器(heatsink)，(務必確認要完全插入固定)，然後將機殼喇叭及 電源LED燈接上主機板。同時也檢查所有跳線器( jumper)的設定。 電源沒有啟動 1. 確認主機板與機殼之間沒有電線短路。 2. 確認所有跳線器( jumper)都設定在預設位置。 3. 檢查電源115V/230V開關是否妥善設定。 4. 打開並關閉電源來檢測系統。 5. 您的主機板電池可能老舊。檢查電池是否仍然能供給~3VDC電流。若電池無法 供應，更換新的電池。 沒有影像 1. 若電源開啟，但您沒有看到任何影像--在這種情況下，您需要先移除所有附加卡 和排線。...
  • Page 68 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 2. 使用喇叭是否發出任何警示音。(有關警示音訊息，請參閱附錄A。) 3. 移除所有記憶體模組，開啟系統。(若出現警示音，檢查記憶體模組的規格、重 至記憶體或試用不同的記憶體。) 記憶體錯誤 1. 確認所有DIMM模組正確安裝，並完全固定插入插槽內。 2. 您應當使用unbuffered ECC DDR3 (1.5V) 1333/1066 MHz 記憶體(製造商建 議)。並且，也建議您在同一個系統內使用同類型、同速度的記憶體模組。不要 在同一片主機板上使用不同大小、速度和種類的記憶體模組。 3. 交換插槽內的模組來檢查是否記憶體模組或是插槽有誤。 4. 檢查115V/230V電源開關。 遺失系統設定值 1. 請使用高品質電源。品質欠佳的電源可能會造成系統遺失CMOS設定資訊。有關 建議使用的電源，請參閱本手冊章節1-5。 2. 您的主機板電池可能老舊。檢查電池是否仍然能供給~3VDC電流。若電池無法供 應， 更換新的電池。 3. 若上述方式無法解決設定值的問題，請聯絡您的經銷商處理維修事宜。 3-2 技術支援程序 在您聯絡技術支援前，請先確認您已遵照以下所列步驟。並且，請注意Supermicro 身為主機板製造商，但本公司產品不直接對一般用戶銷售，所以您有任何疑難排除 問題時，最好先聯絡您的代理商或經銷商。他們應當瞭解對銷售給您的系統規格所 可能產生的問題。...
  • Page 69 第3章：疑難排除 註：並非所有的BIOS都能更新。有些可以，有些不行，須依照BIOS的 boot block code而定。 3. 若您已遵照上述方式排除系統問題，並且仍舊無法解決問題，請聯絡 Supermicro技術支援，並提供以下資訊： • 主機板型號與印刷電路板版本(PCB revision)號碼 • BIOS發行日期/版本(可在您的系統首次開機時在最初的畫面上看到) • 系統設定 • 可參閱本公司網站上的技術支援表格範例(http://www.supermicro.com/sup- port/contact.cfm)。 • 代理商：若需緊急協助，聯絡本公司的技術支援部門時，請先準備好您的帳戶號 碼。我們的電子郵件信箱是support@supermicro.com；或可致電(408) 503- 8000，再轉2；或是傳真至(408)503-8019。 3-3 常見問題 問題：我的主機板支援何種記憶體？ 答 案 ： 主 機 板 型 號 X 9 S C i - L N 4 / X 9 S C i - L N 4 F / X 9 S C A / X 9 S C A - F 最 高 支 援 32GB、unbuffered ECC DDR3 SDRAM (1.5V, 1333/1066 MHz)。有關安裝記憶...
  • Page 70 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 註：請務必使用檔名為“ami.bat”的批次檔來更新BIOS，並且在"ami. bat" 與檔名之間插入一個空格。BIOS-ROM-檔名就會以主機板名稱命名 (例如 X9SCi)，並且會以檔案產生日期當作副檔名。例如"X9SCA1.218" 。BIOS更新完成後，您的系統會自動重新開機。 當畫面顯示BIOS更新完成，系統會重新開機，並顯示訊息"Press F1 or F2" 。此時，您將需要載入BIOS預設值。按下<F1>鍵前往BIOS設定畫面，按 下<F9>鍵載入預設值。接著按下<F10>鍵儲存並離開。系統將會自動重 新開機。 警告：更新BIOS時不可關機或重新開機，避免系統可能無法開機！ 註：安裝在主機板上的SPI BIOS晶片不可移除，需要維修或更換受損的 BIOS晶片，請將您的主機板寄至Supermicro的維修(RMA)部門處理。 問題：我認為我的BIOS已經毀損。我要如何復原？ 答案：請參閱〈附錄C：BIOS復原〉的進一步說明。 問題：主機板隨附的光碟有何內容？ 答案：隨附的光碟提供可有效增強您的系統的驅動程式及軟體。我們建議您先審閱 光碟，安裝您所需的軟體。光碟裡的程式包含Windows專用的晶片驅動程式、安全 程式及聲音驅動程式。 問題：當我在主機板安裝Windows，為何會出現錯誤訊息"IASTOR.SYS read error" 與"press F6 to install Intel RAID driver"？ 答案：要解決這個問題，請先停用IPMI跳線器( jumper)。另一個方法則是使用USB 軟碟機而非內建的軟碟機。有關IPMI跳線器( jumper)位置，請參閱第1章。 問題：我的主機板X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F散熱器零件號碼為...
  • Page 71 第3章：疑難排除 2. 找到如下圖所示的內建電池。 電池 電池鎖 電池架 3. 使用像是筆或小螺絲起子的工具，將電池鎖往外推以便打開。打開之後，電池會 從架上彈起。 4. 移除電池。 妥善棄置電池 警告！請謹慎新處理電池。不要毀損電池；受損電池可能會對環境釋放有 毒物質。請勿將使用過的電池丟棄在垃圾桶或是公共掩埋場。請遵守您居 住當地的有害廢棄物管制單位的規定，妥善丟棄使用過的電池。 安裝電池 1. 要安裝內建電池，請先參照上述步驟1及步驟2，然後再參照以下步驟： 2. 辨認電池極性，正極(+)面應該朝上。 3. 將電池安裝在電池架上，往下推直到出現喀啦聲響確定電池已安全鎖住。 警告！替換電池時，請務必只能以同款電池更換。 往下壓直到 此面朝上 出現喀啦聲...
  • Page 72 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 3-5 產品送還維修 在進行任何保固服務之前，必需要先收到您具有日期標示的購買發票收據或影本 。您可 聯絡經銷商取得退貨或授權申請(RMA)號碼。欲獲得更快的服務，您也可上網申請取 得RMA授權號碼(http://www.supermicro.com/support/rma/)。當您將主機板送 還至製造商，應將RMA號碼明顯標示在運送的外盒上 ，預付郵資寄送或是親送。完成 維修服務，運送及處理費用或列出在帳單上。 此項保固只涵蓋正常客戶使用範圍，不包含運送途中，以及因為更改、誤用、濫用或草 率維修產品所造成的損害。 在保固期間內，若有任何產品問題，請先聯絡您的經銷商。...
  • Page 73 第3章：疑難排除 Notes...
  • Page 74 第4章：AMI BIOS 第4章 BIOS 4-1 簡介 本章描述X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F主機板的 AMI BIOS Setup Util- ity程式。AMI ROM BIOS儲存在Flash EEPROM，也容易更新。本章提供AMI BIOS Setup Utility設定畫面基本介紹。 註：有關BIOS復原的說明，請參考網站上的手冊內容：http://www.super- micro.com/support/manuals/ 啟用BIOS Setup Utility 欲進入AMI BIOS Setup Utility畫面，在系統正開機時，按下<Delete>鍵。 註：在大多數情形下，<Delete>鍵是用來喚起AMI BIOS設定畫面。也有 一些情形是以其他按鍵來喚起，例如<F1>、<F2>等等。 本手冊說明每一個BIOS主選單選項。Main BIOS設定選單畫面有兩個主要欄位。 左欄顯示所有可以設定的選項。反白的選項不能設定。藍色選項可由用戶自行設 定。右欄顯示按鍵說明。按鍵說明上方留作訊息內容顯示。當選定左欄選項，會已 白色圈選顯示。通常文字訊息也會一併出現。(註：AMI BIOS有內建的預設文字訊 息。Supermicro保留包含、省略或改變這些文字訊息的選擇權。) AMI BIOS Setup Utility使用稱為「快速鍵」("hot keys")、以鍵盤為主的瀏覽系統。...
  • Page 75 使用手冊 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 警告！除非您的系統有BIOS問題，否則不要更新您的BIOS。更新錯誤的 BIOS會對系統造成無法修復的損害。 Supermicro對於因更新而產生的任 何直接、間接附帶、特別、或衍生性損害，一概不負賠償責任。若您必須 更新BIOS，當BIOS進行更新，請勿關閉或重開系統。目的是為了避免可能 產生無法開機的問題。 4-2 主設定(Main Setup) 當您第一次進入AMI BIOS Setup Utility，您會先進入主設定畫面(Main)。只要選 擇畫面上方的Main標籤，您可以隨時回到主設定畫面。BIOS主設定(Main BIOS Setup)畫面如下圖所示。 System Overview：顯示以下的BIOS資訊： System Time/System Date 使用這個選項改變系統時間或日期。使用方向鍵選取System Time或System Date。 透過鍵盤輸入新的設定值。按下<Tab>或方向鍵在輸入列之間移動。輸入的日期必 須採用月/日/年的格式。輸入的時間是以時：分：秒的格式(註：時間是以24小時格 式顯示。例如，下午5:30顯示為17:30:00。) BIOS SETUP UTILTY Main Advanced Event Logs IPMI Boot Security Exit System Overview Set the time. Use tab...
  • Page 76 第4章：AMI BIOS Supermicro X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F Version Build Date Processor AMI BIOS會自動顯示如下所列出的處理器資訊： Processor Speed Physical Count Logical Count System Memory 顯示系統可用的記憶體容量： Size...
  • Page 77  Boot Feature Setting.  Processor & Clock Options  Chipset Configuration  IDE/SATA Configuration  PCIe/PCI/PnP Configuration  Super IO Configuration  Remote Access Configuration  Hardware Health Configuration  ACPI Configuration  Trusted Computing Configuration  : Select Screen ...
  • Page 78 第4章：AMI BIOS 定為Disabled，附加插卡的ROM BIOS不會「擷取」Interrupt 19，連結在主機板插 卡的磁碟也不具可開機磁碟作用。選項共有Enabled與Disabled。 Watch Dog Function 若啟用此功能，系統超過5分鐘內沒有作用，Watch Dog Timer會使系統重新開機。 選項共有Enabled與Disabled。 Power Button Function 此功能控制系統在按下電源鍵時如何關閉。選取4-Second Override強迫用戶按住 電源鍵不放維持4秒直到系統關閉。若您希望按下電源鍵就能使系統立刻關機，選取 Instant Off。選項共有4 Second Override與Instant Off。 Restore on AC Power Loss 使用此功能設定系統斷電後的回復狀態。選擇Power-Off設定系統電源在斷電後繼 續維持關閉狀態。選取Power-On設定系統在停電後繼續維持開啟狀態。選取Last State設定系統維持斷電前的運作狀態。選項共有Power-On、Power-Off與Last State。 Deep Sx 選擇Enabled啟用Deep Sleep State支援功能。設定選項共有Enabled與Disabled。 Processor & Clock Options  警告！改變Processor & Clock Options的設定時請特別留意。一個錯誤的 設定值、一個非常高的DRAM頻率、或一個錯誤的DRAM存取時間(DRAM timing)，都可能會造成系統變得不穩。若出現這種情形時，將設定回復預 設值。 Clock Spread Spectrum 選擇Enabled啟用Clock Spectrum，此功能可使BIOS隨時監控並嘗試降低由零組 件引起的電磁干擾(Electromagnetic Interference)程度。選擇Disabled加強系統穩...
  • Page 79 使用手冊 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F Intel® Virtualization Technology (有CPU支援才有此功能) 選取Enabled來使用虛擬化技術(Virtualization Technology)使單一平台可以在多個 獨立的分割區(partition)執行數個作業系統和應用程式，在單一實體電腦上創造數個 「虛擬」系統。選項共有Enabled與Disabled。註：若這個設定有任何改變，您將 需要關機並重新開機使設定生效。請至Intel網站參閱詳細資訊。 Execute-Disable Bit Capability (若作業系統與CPU支援才有此功能) 設定選為Enabled啟用Execute Disable Bit功能，可以使處理器將記憶體區域分 類，以便判斷是否能行應用程式的程式碼(application code)，如此在系統受到攻 擊時，可以避免蠕蟲或病毒大量溢出非法程式碼癱瘓處理器或損害系統。預設值為 Enabled。(請至Intel 及Microsoft公司網站參考更多相關資訊。) Intel® Hyper Threading Technology 設定為Enabled來使用處理器的Hyper Threading Technology(超執行緒技術)功能。 選項共有Enabled與Disabled。 Active Processor Cores 設定為Enabled來使用處理器的Second Core功能。(請至Intel網站參考更多相關資 訊。)選項共有All、1、2與3。 Power Technology 此功能決定主機板要使用的省電方案。選項共有Disabled、Energy Efficient與Cus- tom。若是選擇Custom，會出現下列選項： EIST EIST (Enhanced Intel SpeedStep Technology)使系統自動調整處理器電壓及 核心頻率(core frequency)，力圖降低耗電與散熱。請至Intel網站參閱相關詳 細資訊。選項共有Disabled與Enabled。 P-STATE Coordination 此功能選擇處理器的P-State協調類型。P-State是降低處理器的電壓和頻率的...
  • Page 80 第4章：AMI BIOS  Intel®渦輪加速技術(Turbo Boost Technology)(若Intel® EIST technology啟 用才有此功能) Turbo Mode 此功能使處理器核心(processor core)運作速率比特定情況所標記的速率更 快。選項共有Disabled與Enabled。 Long duration power limit 長時使用處理器電源消耗限制(以瓦特為單位)。 Long duration maintained 當Long Duration Power Limit啟用，此為毫秒時間。 Short duration power limit 設定在Turbo Mode時，系統可能會超越處理器的預設電源設定以及短時間電 源限制(Short Duration Power Limit)。提高此功能的設定值，使處理器在簡 短使用期間提供更佳效能。 Chipset Configuration  警告：下列選單設定錯誤會造成系統無法正常操作。  CPU Bridge Configuration 此選項顯示目前的CPU Revision、Current CPU1 Memory Frequency、 Memory Type與Memory Reference Code Revision資訊。 Memory Frequency 此功能使用戶得以選擇記憶體速度。在一般狀況下，請設定為Auto。選...
  • Page 81 使用手冊 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F Active State Power Management 選擇Enabled啟動 Active-State Power Management，管理在PCI Ex- press Bus的L0與L1 Link之間的訊號傳送。這充分發揮省電與傳送速度的 效力。選項共有Enabled與Disabled。 PCIE Maximum Payload Size 此 功 能 選 擇 P C I E 最 大 封 包 的 資 料 承 載 量 的 設 定 。 選 項 共 有 A u t o 、...
  • Page 82 第4章：AMI BIOS IDE/SATA Configuration  選取這個次選單時，AMI BIOS會自動偵測現有的IDE裝置並顯示下列選項： SATA Mode 此選項替已安裝的磁碟機選擇模式。選項共有Disabled、IDE Mode、AHCI Mode 與RAID Mode。 IDE Mode 選取IDE Mode時，會出現以下選項： Serial-ATA Controller 0~1 此選項是用來啟用/停用SATA控制器(controller)，並設定相容模式。選 項共有Enhanced與Compatible。Serial-ATA Controller 1的預設值為 Enhanced。 SATA Port0~Port5 此選項顯示安裝在特定SATA埠的SATA磁碟機所偵測到的資訊。 AHCI Mode 選取AHCI Mode時，會出現以下選項： Aggressive Link Power Management 此功能啟用或停用Agressive Link Power Management對於 Cougar Point B0 stepping及之後版本的支援。設定選項共有Enabled與Disabled。 SATA Port0~Port5 此選項顯示安裝在特定SATA埠的SATA磁碟機所偵測到的資訊。 Staggered Spin Up 將此功能設定為Enabled以便啟用對Staggered Spin-up的支援。設定 選項共有Enabled與Disabled。...
  • Page 83 使用手冊 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F RAID Mode 選取RAID Mode時，會出現以下選項： SATA Port0~Port5 此選項顯示安裝在特定SATA埠的SATA磁碟機所偵測到的資訊。 Hot Plug 將此功能設定為Enabled以便啟用對熱插拔(hot-plugging)的支援。設 定選項共有Enabled與Disabled。 PCIe/PCI/PnP Configuration  此功能使用戶可對下列項目進行PCI/PnP設定： PCI ROM Priority 在有多個Option ROMs (Legacy且EFI相容)情況下，此功能指定要執行的ROM。選 項共有Legacy ROM與EFI Compatible ROM。 PCI Latency Timer 此功能設定PCI bus上的每一個PCI裝置設定延遲計時器(latency Timer)。選擇64將 PCI latency設定在64 PCI clock cycles。選項共有32、64、96、128、160、192 、224 與248。 SR-IOV Support Single Root I/O Virtualization (SR-IOV)可讓PCIe裝置在系統下為數個實體裝置。 選項共有Disabled與Enabled。 PCI-E Slot 4, 5, 6, & 7 OPROM 使用此功能啟用或停用PCI slot Option ROMs。選項共有Disabled與Enabled。...
  • Page 84 第4章：AMI BIOS Serial Port1 Settings/ Serial Port2 Settings 此選項指定base I/O port address及Serial Port 1與Serial Port 2的中斷請求位置 (Interrupt Request address)。選擇Disabled避免串列埠(serial port)讀取任何系統 資源。當選項設定為Disabled，實際的串列埠無法作用。選取3F8/IRQ4使串列埠 用3F8當作I/O port address，以及用IRQ 4當作中斷位置(interrupt address)。Se- rial Port1的設定選項有Disabled、3F8/IRQ4、3E8/IRQ4、2F8/IRQ3與2E8/IRQ3 。Serial Port2的設定選項有Disabled、3F8/IRQ4、3E8/IRQ4、2F8/IRQ3與2E8/ IRQ3。 Remote Access Configuration  COM0/COM1/SOL Console Redirection 使用此功能啟用COM0與COM1 port的console redirection。選項共有Enabled 與 Disabled。所有埠的預設值均為Disabled。  Console Redirection Settings 設定以下Console Redirection Settings的項目。最常見的設定均為預設值： Terminal Type：選擇ANSI、VT100、VT100+或VT-UTF8 Bits per Second (BPS)：9600、19200、57600或115200 Data Bits：8或7 Parity：None、Even、Odd、Mark或Space...
  • Page 85 使用手冊 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F Data Bits：8或7 Parity：None、Even、Odd、Mark或Space Stop Bits：1或2 Hardware Health Configuration  Fan Speed Control Mode 此功能使用戶可以決定系統要如何控制內建風扇散的轉速。CPU溫度與風扇轉速息息 相關。當CPU的晶片(on-die)溫度上升，風扇轉速會為了有效降低系統溫度而增加。 選取"Full Speed"使內建風扇能以全速轉動(或100% Pulse Width ModulationDuty Cycle)以獲達到得最佳降溫。推薦這個設定用於特別的系統設定或系統除錯。選 取"Standard"使內建風扇以Initial PWM Cycle的50%運轉，以便能在系統降溫與省 電之間達成平衡。推薦這個設定用於普通硬體設定的一般系統。選取"Optimal"使內 建風扇以Initial PWM Cycle的30%運轉，以便能省下最多電源、將噪音降至最低。 選項共有Full Speed (@100% of PWM Cycle)、Standard (@50% of PWM Cycle) 與Optimal (@30% of PWM Cycle)。 CPU Temperature Display Mode 此功能顯示由DTS(例如+34oC)所偵測到的CPU溫度或是以文字顯示的溫度狀...

  • Page 86: Acpi Configuration

    第4章：AMI BIOS 12V, VDIMM, 5VCC, -12V, AVCC, 3.3VCC, VSB, VBAT 此功能顯示上述電壓監控器的目前電壓。 ACPI Configuration  替您的系統設定Advanced Configuration以及Power Interface (ACPI)電源管理。 High Precision Event Timers 選擇Enabled啟用以比Real-time Clock (RTC)在同步化多媒體串流時更高的頻 率，製造定期中斷的High Performance Event Timer (HPET)，提供流暢的播 放，降低對其他timestramp calculation裝置的依賴，例如內建在CPU內的 x86 RDTSCInstruction。High Performance Event Timer用來代替8254 Programmable IntervalTimer。選項共有Enabled與Disabled。 Suspend Mode 當您的系統處於Suspend模式，此設定讓您得以設定系統的ACPI (Advanced Con- figuration and Power Interface)睡眠狀態。選項有Suspend Disabled與S1 (POS)。 NUMA Support 此功能啟用Non-Uniform Memory Access ACPI支援。選項共有Enabled與Dis- abled。...
  • Page 87 使用手冊 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F Smbios Event Log 改變這個選項設定，以便在系統開機期間，啟用或停用所有Smbios Event Logging 的功能。選項共有Enabled與Disabled。 Erase Event Log 此選項清除所有記錄事件。選項共有No、Yes、Next reset以及Yes, Every reset。 When Log is Full 當事件日誌記錄已經滿了，此選項會自動清除所有訊息記憶。選項共有Do Nothing 與Erase Immediately。 MECI 在Multiple Event Count Increment (MECI) counter計數增加前，先計算複製事件 (duplicate event)必須發生的次數。這是一項數值。 METW Multiple Event Time Window (METW)定義在MECI增加前，duplicate log事件彼 此之間必須經過的分鐘數。設定值以分為單位，從0到99。 4-5 IPMI Configuration (僅限X9SCi-LN4F, X9SCA-F) Intelligent Platform Management Interface (IPMI)是系統管理員用來監控系統健...
  • Page 88 第4章：AMI BIOS BMC Support 此功能啟用或停用安裝在主機板上的Baseboard Management Controller (BMC)。 選項共有Enabled與Disabled。 Wait For BMC 若啟用此功能，系統會在電源開啟時等候BMC回應。主機第一次出現BMC介面需要 大約30秒時間。選項共有Disabled與Enabled。 BMC Self Test Log  在BMC自我測試時，此功能記錄任何回傳的BMC訊息。另外也顯示訊息總筆數，也 允許下拉螢幕畫面可觀看每一筆記錄。 Erase Log：選擇Yes、On every reset或No。. When Log is Full：選擇Clear Log或Do Not Log Anymore。 System Event Log  此功能用來改變Sytem Event Log (SEL)設定。 SEL Components：改變此選項以便啟用或停用所有System Event Logging的功 能。選項共有Enabled與Disabled。設定為Enabled，以下選項也可設定： Erase SEL：此選項清除所有已記錄的SEL事件。選項共有No、Yes、On Next reset與Yes, On Every reset。 When SEL Full 當System Event Log已滿，此選項會自動清除所有訊息的記憶。選項共有Do Nothing與Erase Immediately。...
  • Page 89 使用手冊 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F Address必須要如以下手動輸入。選項共有Static、Dynamic與Do Nothing。選擇 Static時，會出現以下項目： Station IP Address：輸入此機器的IP address。應該要以小數點及分開的十進 位數字呈現(例如192.168.10.253)。每一個由點分開的三位數字的數值不應超過 255。 Subnet Mask：Subnet masks告訴網路此機器所屬的subnet。每一個由點分開 的三位數字的數值不應超過255。 Station MAC Address：MAC address是6個2位數的十六進位數字(Base 16, 0 ~9、A、B、C、D、E、F)由點分開(例如00.30.48.D0.D4.60)。 Router IP Address：輸入此機器會使用的Gateway或Router address(例如 192.168.10.1)。 Router MAC Address：輸入Router或Gateway的MAC address(只在有必要時 才輸入)。 4-16...

  • Page 90: Boot Settings

    第4章：AMI BIOS 4-6 Boot Settings BIOS SETUP UTILTY Main Advanced Event Logs IPMI Boot Security Exit Setup Prompt Timeout Number of seconds to wait for setup  Boot Options Priority activation key. 65535 (0xFFFF) means indefinite waiting.  : Select Screen ...

  • Page 91: Security Settings

    使用手冊 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 4-7 Security Settings BIOS SETUP UTILTY Main Advanced Event Logs IPMI Boot Security Exit Password Description Set Setup Administrator Pasword. If ONLY the administrator’s password is set, then this only limits access to Setup and is only asked for when entering Setup.

  • Page 92: Exit Options

    第4章：AMI BIOS 4-8 Exit Options BIOS SETUP UTILTY Main Advanced Event Logs IPMI Boot Security Exit Save Changes and Exit Exit system setup after Discard Changes and Exit saving the changes. Discard Changes Restore Defaults Save as User Defaults Restore User Defaults Boot Override Built-in EFI Shell ...
  • Page 93 使用手冊 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F Restore User Defaults 要設定此功能，由Exit選單選取Restore User Defaults並按下<Enter>鍵。使用此功 能取得先前所儲存、由使用者所定義的設定。 Boot Override 設定此功能去覆蓋先前所定義的開機裝置。可用的裝置將會列出在下方。 4-20...
  • Page 94 附錄A：BIOS錯誤警示音 附錄A BIOS錯誤警示音 開機自我檢測(Power-On Self-Test)每次都是在系統開機時進行，在此例行程序中， 有可能會發生錯誤。 非嚴重錯誤在大多數情況下仍然讓系統繼續執行開機。螢幕上通常會出現錯誤訊息。 嚴重錯誤不會讓系統繼續執行開機。若發生嚴重錯誤，您應當聯絡系統製造商尋求 可能的修理方式。 通常會有一連串警示聲響來提示這些嚴重錯誤。嚴重錯誤一覽表上的號碼，與所代 表錯誤的聲響數相符。 A-1 BIOS錯誤警示音 BIOS錯誤警示音 警示音/LED燈號 錯誤訊息 描述 1聲 Refresh 電路重設(準備開機) (重新整理) 5聲短響+1聲長響 Memory error 系統內偵測不到記憶體 (記憶體錯誤) 8聲 Display memory read/ 視訊卡(video adapter)遺失或 write error 記憶體有誤 (顯示記憶體讀/寫錯誤) OH LED燈號亮起 System OH 系統過熱...
  • Page 95 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 Notes...
  • Page 96 附錄B：軟體安裝說明 附錄B 軟體安裝說明 B-1 安裝驅動程式 在您安裝Windows作業系統後，會出線如下圖所示的螢幕畫面。您已準備好安裝尚 未安裝的軟體程式及驅動程式。安裝這些軟體及驅動程式，請點選這些安裝選項右邊 的圖示。(註：安裝Windows作業系統，請參閱本公司網站上的說明：http://www. supermicro.com/support/manuals/) 驅動程式/工具安裝顯示畫面 註1：點選每一個選項旁的手拿筆在紙上寫字的圖示，閱讀有關的讀我檔案 (readme file)。點選選項旁的電腦圖示進行安裝(由上至下)，一次進行一項 安裝。每一個選項皆安裝完成後，在執行清單上下一個項目前，您必須重 新開啟系統。底下最後一個有光碟圖示的選項，點選之後可讓您瀏覽光碟 內所有內容。 註 2 ： 開 機 製 作 儲 存 區 動 城 是 磁 碟 ， 請 將 S ATA C o n f i g u r a t i o n 設 定 在"Compatible Mode"，並在BIOS Setup將SATA設為IDE。驅動程式磁碟...
  • Page 97 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 B-2 Configuring Supero Doctor III Supero Doctor III是一個網路管理工具，具備支援遠端管理功能。這項工具包含遠端 和近端的管理工具。近端管理工具稱為SD III Client。與您所訂購的主機板隨附的光 碟含有Supero Doctor III程式，讓您得以監控系統環境與操作。Supero Doctor III 程式顯是重要的系統資訊、例如CPU效能、溫度、系統電壓與風扇狀態。見以下圖 例參考Supero Doctor III介面。 註1：預設的使用者名稱及密碼為ADMIN。 註2：在Windows作業系統環境下，Supero Doctor III設定優先於BIOS設 定。初次安裝時，Supero Doctor III程式採用先前在BIOS所設定的溫度閾 值(temperature threshold)設定。之後對這些閾值(threshold)的任何設 定，必須要在Supero Doctor進行。因為SD III的設定會覆蓋BIOS設定。若 是 Windows作業系統要採用BIOS的溫度閾值(temperature threshold)設 定，請將SDIII的設定改為與BIOS的設定相同。 Supero Doctor III介面畫面一健康資訊(Health Information)
  • Page 98 附錄B：軟體安裝說明 Supero Doctor III 介面畫面二Remote Control(遠端控制) 註：SD III Software Revision 1.0可在本公司網站下載：f tp://f tp. Supermicro.com/utility/Supero_Doctor_III/。您亦可在以下網址下載 SDIII使用指南：http://www.supermicro.com/PRODUCT/Manuals/ SDIII/UserGuide.pdf。對於Linux用戶,我們仍建議您使用Supero Doctor II。...
  • Page 99 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F 使用手冊 Notes...
  • Page 100 統一可延伸韌體(UEFI, Unified Extensible Firmware Interface)規格，在開機前的環 境下，提供作業系統與平台韌體之間的軟體介面。UEFI規格支原附加卡初始化獨力 結構機制，使儲存在附加卡上的UEFI作業系統載入器(OS loader)能開啟系統。UEFI 提供電腦系統開機時乾淨獨立控制。 C-2 如何復原UEFI BIOS Image (BIOS主磁區) 一塊AMIBIOS flash晶片包含一個開機磁區以及一個主BIOS碼磁區(main BIOS im- age)。開機磁區包含重要的BIOS碼，含括記憶體偵測、當原始BIOS image毀損可 使用戶用來更新BIOS image的復原碼。當系統開啟電源，開機磁區碼會先執行。一 旦完成，主要BIOS碼會繼續執行系統初始化以及開機。 註：當BIOS主開機磁區毀損，遵照以下BIOS復原程序進行復原。但是當 BIOS開機磁區毀損，您需要將主機送回Supermicro進行RMA維修。 C-3 使用USB裝置復原BIOS主磁區 這項功能可讓用戶無需其他裝置，單靠一件USB裝置就能復原BIOS image。USB裝 置如隨身碟、光碟機、DVD機或是DVD讀寫機都能用在此處。但是USB硬碟無法在 此用於BIOS復原。 欲使用USB裝置進行UEFI BIOS復原，遵照下列說明。 1. 使用一台不同的機器，將"Super.ROM" binary image檔案複製貼入到USB裝置 可讀些的光碟或DVD的主目錄"\"中。 註：若您無法在磁碟找到"Super.ROM"檔案，請至本公司網站 www.su- permicro.com，將BIOS image檔案下載儲存至USB隨身碟，並重新命名 為"Super ROM"，以用來復原BIOS。...
  • Page 101 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F使用手冊 2. 在系統上插入存有新的BIOS image檔("Super.Rom")的USB裝置，並開啟電源。 3. 開啟電源時，在您的PS2或USB鍵盤上同時按下<Ctrl>與<Home>鍵不放，直到 您聽見兩聲短響。這可能需要幾秒鐘至1分鐘的時間。 4. 找到新的BIOS binary image檔案後，系統會進入如下圖所示的BIOS復原畫面。 Aptio Setup Utility - Copyright (C) 2011 American Megatrends, Inc. Main Advanced Event Logs IPMI Boot Security Exit Recovery WARNING! BIOS Recovery Mode has been detected Set this to start ash...
  • Page 102 附錄C：UEFI BIOS復原 Aptio Setup Utility - Copyright (C) 2011 American Megatrends, Inc. Recovery WARNING! System rmware is being updated. Keyboard is locked. DO NOT TURN THE POWER OFF!!! Once rmware update is completed press any key to reboot the system Flash update progress Select Screen Select Item...
  • Page 103 X9SCi-LN4/X9SCi-LN4F/X9SCA/X9SCA-F使用手冊 8. 當DOS提示畫面出現，在提示列輸入AMI.BAT BIOSname.###。 註：在BIOS完成更新前，請勿中斷。 9. 看見BIOS完成更新的訊息後，拔除AC電源線以清除CMOS，然後重新插入AC電 源線開啟系統電源。 10. 持續按住<Del>鍵進入BIOS Setup工具。 11. 按下<F3>鍵載入初始設定值。 12. 載入初始設定值後，按下<F4>鍵儲存設定並離開BIOS Setup工具。...
  • Page 104 (Disclaimer Continued) The products sold by Supermicro are not intended for and will not be used in life support systems, medical equipment, nuclear facilities or systems, aircraft, aircraft devices, aircraft/emergency communication devices or other critical systems whose failure to perform be reasonably expected to result in significant injury or loss of life or catastrophic property damage.
