Trust 420F User Manual

420F 4 PORT USB 2.0 DIRECT ACCESS HUB 420F 4 PORT USB 2.0 DIRECT ACCESS HUB 420F 4 PORT USB 2.0 DIRECT ACCESS HUB 420F 4 PORT USB 2.0 DIRECT ACCESS HUB
Introduction

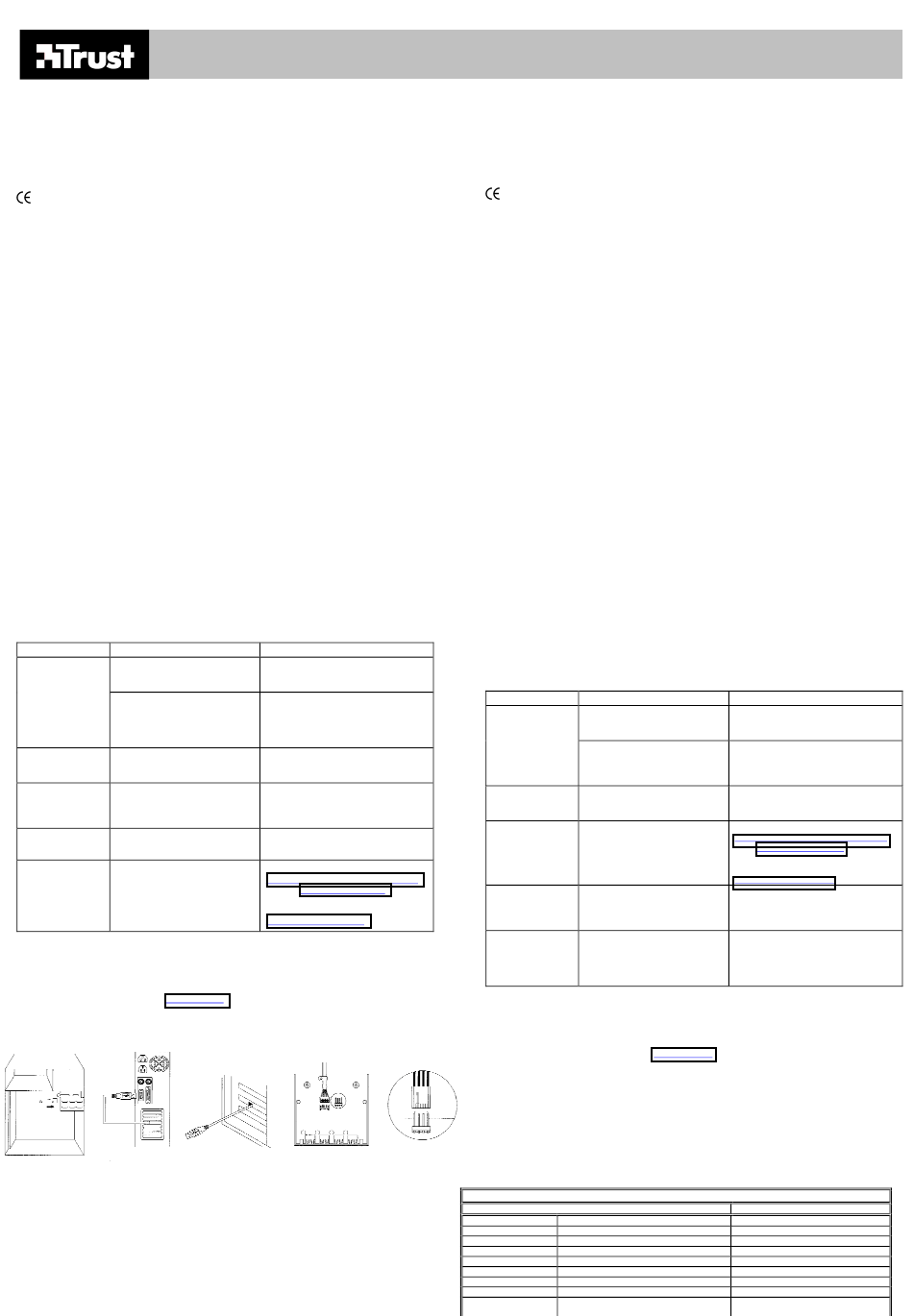

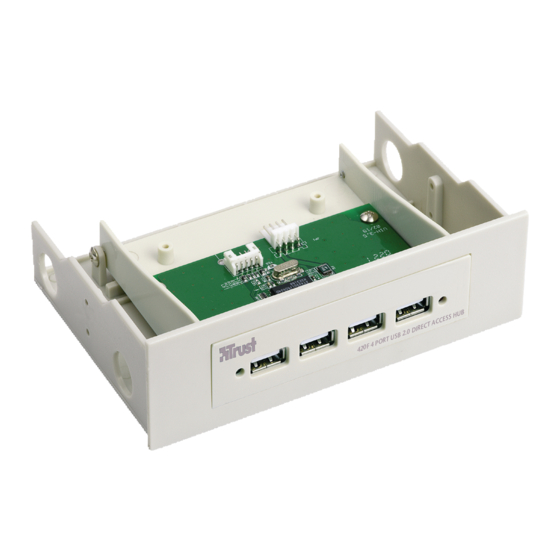

Welcome to the TRUST 420F 4 PORT USB 2.0 DIRECT ACCESS HUB user's guide. This optional
Internal 3.5" / 5.25" Front Bay hub increases the number of USB 2.0 ports by adding a front mounted
USB hub to your desktop. This allows you to connect extra external USB devices such as digital
cameras, game controllers, keyboards, etc.
This product conforms to relevant European directives and standards. The Declaration of Conformity
(DoC) can be found at www.trust.com/13486/ce.
Safety
Please read the following directions before first use.
1. Always disconnect the power supply and remove the power supply cable before opening your
computer and installing any device.
2. Ensure that you have the parts necessary to install the front mount USB hub.
3. Never attempt the repair the hub yourself. All repairs should be done by a qualified individual.
Installation
The TRUST 420F 4 PORT USB 2.0 DIRECT ACCESS HUB is ready to be installed into a 5.25" bay.
Please remove the 5.25" mounting frame (four mounting screws) to install the USB hub into a 3.5" bay.
1. Before opening your computer please make sure that your computer is turned off and the power
supply cable is disconnected.
2. Remove the face-plate from the bay you want to install the USB hub into.
3. Secure the hub to the computer chassis with four mounting screws (supplied) on both sides of
the hub. (see figure 1)
4. Remove one metal PCI slot cover plate from the rear of your computer.
5. Pass the USB cable through the slot in the metal slot bracket. (see figure 3)
6. Secure the metal slot bracket to the computer case with one screw.
7. Connect the USB connector into a free USB port on the back of the motherboard and connect
the other end into the USB hub. (see figures 2 and 4)
8. Connect one end of the Y-branch power supply cable to the USB hub and connect the other
end to the main power supply. (see figure 5)
9. Finally select the front panel sticker that matches your computer case colour. Attach it to the
hub's front panel.
10. Connect your USB devices into your new front bay USB hub
11. Reconnect the power supply cable to your computer and start your computer.
Set-Up
The TRUST 420F 4 PORT USB 2.0 DIRECT ACCESS HUB will be automatically detected and installed
by Windows 98/Me/2000/Xp and Mac OS 9/X operating systems.
You are now ready to use your TRUST 420F 4 PORT USB 2.0 DIRECT ACCESS HUB.
Troubleshooting
Problem Cause
The USB hub does
The USB cable is not properly
not work. connected correctly to the
computer's USB port.
Your computer's USB port is
turned off in the BIOS.
The USB hub does Windows 95 does not support
not work under USB 2.0.
Win 95.
Device cannot be
Anti-virus software programs
installed correctly (especially programs like Norton
or does not Antivirus) can conflict with USB
function properly. devices installation.
The USB port still The port requires too much
does not work.
electricity.
The problem is not The latest FAQ update is available
listed here.
on the Internet.
If you still encounter problems after trying these solutions, please contact one of the Trust Customer
Care Centres (see table in bottom right-hand corner). Please have the following information available:
the article number (in this case 13486) and a precise description of the problem before contacting a
Trust customer service care centre.
Please register your Trust product at www.trust.com. This will guarantee that you will receive the most
up-to-date information, service, latest FAQ's and drivers for your product. You will also be informed of
the latest developments to your product and all other Trust products
Fig. 1 Fig. 2
UK
Possible solution
Reconnect the USB cable to a free USB
port on your computer.
Turn on the USB port setting in the
BIOS. See your computer
manufacturer's owner's manual for
instructions on how to change BIOS
settings.
USB 2.0 only works with Windows 98 or
greater, or with Mac OS9/X
De-activate or temporarily uninstall the
anti-virus software to avoid this problem.
Connect the device directly to your
computer.
For the latest FAQ's please go to
www.trust.com/customercare/help/usb,
or go to www.trust.com/13486
product details. For the CE of this
product, please go to
www.trust.com/13486/ce
Fig. 3 Fig. 4
Einleitung
Willkommen zum Handbuch für den TRUST 420F 4 PORT USB 2.0 DIRECT ACCESS HUB. Dieser
optionale interne 3.5" / 5.25" Fronteinschub-Hub erhöht die Anzahl der USB 2.0-Schnittstellen durch
Anfügung eines Fronteinschubs-USB Hub an Ihren Desktop-Computer. Hiermit können Sie zusätzliche
externe USB-Geräte wie Digitalkameras, Spiele-Controller, Tastaturen etc. anschließen.
Dieses Produkt entspricht den entsprechenden europäischen Direktiven und Standards. Die
Declaration of Conformity (DoC, Konformitätserklärung) finden Sie unter www.trust.com/13486/ce.
Sicherheit
Bitte lesen Sie vor der ersten Anwendung die folgenden Anweisungen.
1. Trennen Sie immer zuerst das Gerät vom Netz und ziehen das Netzkabel, bevor Sie Ihren
Computer öffnen und Geräte einbauen.
2. Stellen Sie sicher, dass Sie alle notwendigen Gerätschaften zur Installation des Fronteinschub-
USB Hub zur Hand haben.
3. Versuche Sie nie, den Hub selbst zu reparieren. Alle Reparationen sollten von qualifizierten
Technikern ausgeführt werden.
Installation
Der TRUST 420F 4 PORT USB 2.0 DIRECT ACCESS HUB ist beriet zur Installation in einem 5.25"-
Einschub. Bitte entfernen Sie zur Installation des USB Hub in einem 3.5" Einschub den 5.25"-
Halterahmen (vier Halteschrauben).
1. Vor dem Öffnen des Computers stellen Sie bitte sicher, daß Ihr Computer abgeschaltet und das
Netzkabel abgetrennt ist.
2. Entfernen Sie die Frontplatte von dem Einschub, in welchem Sie den USB Hub installieren
wollen.
3. Sichern Sie den Hub am Computergehäuse mit den vier Halteschrauben (beigelegt) zu beiden
Seiten des Hub. (siehe Abb. 1)
4. Entfernen Sie eine der Metallabdeckplatten von einem PCI-Steckplatz hinten am Computer.
5. Führen Sie das USB-Kabel durch den Steckplatz in der metallenen Steckplatzklammer. (siehe
Abb. 3)
6. Sichern Sie die metallene Steckplatzklammer mit einer Schraube am Computergehäuse.
7. Verbinden Sie den USB-Anschluß mit eine freien USB-Schnittstelle hinten am Motherboard und
schließen das andere Ende am USB-Hub an. (siehe Abb. 2 und 4)
8. Schließen Sie ein Ende des Y-Netzkabels an den USB Hub an und das andere Ende an das
Netzteil (siehe Abb. 5)
9. Wahlen Sie jetzt den Frontkleber welches am besten beim Farbe des Gehäuses passt.
Befestigen Sie jetzt diesen Kleber zum Hub.
10. Schließen Sie Ihre USB-Geräte an Ihren neuen Fronteinschub-USB Hub an
11. Schließen Sie das Netzkabel an Ihren Computer an und starten ihn.
Setup
Der TRUST 420F 4 Port USB 2.0 DIRECT ACCESS HUB wird von den Betriebssystemen Windows
98/Me/2000/Xp und Mac OS 9/X automatisch erkannt und installiert.
Nun können Sie ihren TRUST 420F 4 Port USB 2.0 DIRECT ACCESS HUB benutzen.
Fehlerbehebung
Problem
Der USB Hub
funktioniert nicht.
Der USB Hub
funktioniert nicht
unter Win95.
Das Problem ist
hier nicht
aufgelistet.
for
Die USB-
Schnittstelle
funktioniert immer
noch nicht.
Das Gerät kann
nicht korrekt
installiert werden
oder arbeitet nicht
richtig.
Wenn Sie immer noch auf Probleme stoßen, nachdem Sie diese Lösungen ausprobiert haben, wenden
Sie sich bitte an eins der Trust Customer Care Centres (siehe Tabelle rechts unten). Bitte bereiten Sie
die folgende Information vor, bevor Sie sich an eins der Trust Customer Service Care Centres wenden:
die Artikelnummer (in diesem Falle 13486) und eine genaue Beschreibung des Problems.
Bitte registrieren Sie Ihr Trust-Produkt bei www.trust.com. Dies garantiert Ihnen immer die neueste
Information, Service, neueste FAQ und Treiber für Ihr Produkt. Außerdem werden wir Sie über die
neuesten Entwicklungen zu Ihrem Produkt und allen andern Trust-Produkten in Kenntnis setzen.
Fig. 5
24 HOURS: Internet
Office
UK
Italia
France
Deutschland
España
Polska
Nederland
Other countries
DE
Grund Mögliche Lösung
Das USB-Kabel ist nicht korrekt an Schließen Sie das USB-Kabel an eine
die USB-Schnittstelle des freie USB-Schnittstelle in Ihrem
Computers angeschlossen. Computer an.
Die USB-Schnittstelle Ihres Aktivieren Sie die USB-Schnittstelle im
Computers ist im BIOS deaktiviert. BIOS. Schauen Sie im Handbuch Ihres
Computers nach, wie dies zu
bewerkstelligen ist.
Windows 95 unterstützt USB 2.0 USB 2.0 arbeitet nur mit Windows 98
nicht. oder höher, bzw. mit Mac OS9/X
Für die neueste FAQ besuchen Sie bitte
Sie finden die neueste FAQ-
www.trust.com/customercare/help/usb,
Version auf dem Internet.
oder
Produktdetails. Für die CE dieses Produkts
besuchen Sie bitte
www.trust.com/13486/ce
Die Schnittstelle erfordert zuviel Schließen Sie das Gerät direkt an Ihren
Strom. Computer an.
Antivirus-Software (besonders Deaktivieren oder entfernen Sie die
Programme wie Norton Antivirus) Antivirus-Software vorübergehend, um
geraten in Konflikt mit der dieses Problem zu umgehen.
Installation von USB-Geräten.
TRUST CUSTOMER CARE CENTERS
Open
Mon - Fri 8:00 - 16:00
Lun – Ven 9:00–13:00 / 14:00-18:00
Lun – Ven 9:00 à 17:00
Mo – Fr 9:00 - 17:00
Lun – Viernes 9:00 - 17:00
Pon do pią 9:00 - 17:00
Ma – Vr 9:00 - 17:00
Mon – Fri 9:00 - 17:00
www.trust.com/13486 für
www.trust.com
Phone
+44-(0)845-6090036
+39-051-6635947
+33-(0)825-083080
0800-00TRUST (0800-0087878)
+34-(0)902-160937
+48-(0)22-8739812
0800-BELTRUST (0800-23587878)
+31-(0)78-6549999
