Ferro G18 Manual

KURKI KULOWE DO INSTALACJI GAZOWYCH
Z RĄCZKĄ PROSTĄ - TYP G18 • KULOVÉ KOHO-
UTY NA PLYNOVÉ ROZVODY S JEDNODUCHOU
RUKOJETÍ - TYP G18 • GUĽOVÉ KOHÚTY NA PLY-
NOVÉ ROZVODY S PÁKOVOU RUKOVÄŤOU – TYP

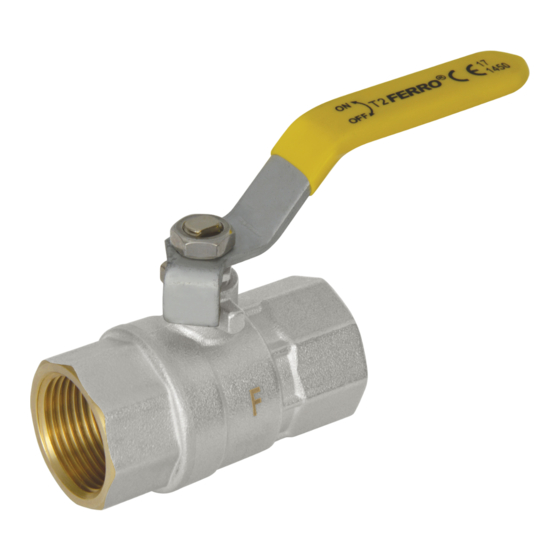

G18 • BALL VALVES FOR GAS INSTALLATIONS,
WITH STRAIGHT LEVER - TYPE G18 • ROBINETE
CU BILĂ PENTRU INSTALAŢIILE DE GAZE NATU-
RALE CU MÂNER DREPT - DE TIP G18 • КРАНЫ
ШАРОВЫЕ ДЛЯ ГАЗОВЫХ ИНСТАЛЛЯЦИЙ С
ПРОСТОЙ РУЧКОЙ – ТИП G18 • EGYENES KARÚ
GÁZ GÖMBCSAPOK - G18 TÍPUS • СФЕРИЧНИ
КРАНОВЕ ЗА ГАЗОВИ ИНСТАЛАЦИИ С ПРАВА
ДРЪЖКА - ТИП G18
A1 A B C
14 Rp 1/2 57±1 15,7
19 Rp 3/4 64±1 17,3
24 Rp 1 77,5±1 20,5
NAZWA CZĘŚCI • NÁZEV DÍLU • NÁZOV
LP • PČ • PČ
DIELU • PART NAME • DENUMIREA
• Item • NR.
PIESEI • НАЗВАНИЕ
CRT. • Пн. •
ЭЛЕМЕНТА • ELEM NEVE • ИМЕ НА
Sorsz. • №
ЕЛЕМЕНТА
Korpus • Korpus • Korpus • Body • Carca-
1
sa • Корпус • Csaptest • Корпус
Nakrętka korpusu • Matice korpusu • Ma-
tica korpusu • Body mounting nut • Piu-
2
liţa carcasei • Гайка корпуса • Csaptest
anyacsavar • Гайка на корпуса
Pierścień uszczelniający • Utěsňovací kro-
užek • Utesňovací krúžok • Gasket • Inel
de etanşare • Уплотнительное
3
кольцо • Tömítő gyűrű • Уплътнителен
пръстен
Kula • Koule • Guľa • Ball • Bilă • Шар •
4
Gömb • Сфера
Trzpień • Kolík • Kolík • Pin • Bolţ •
5
Стержень • Rúd • Щифт
O-ring • O-kroužek • O-krúžok • O-ring
6 • O-ring • O-ring • O-ring • Уплътнение
O-ring
Pierścień uszczelniający • Utěsňovací kro-
užek • Utesňovací krúžok • Gasket • Inel
7 de etanşare • Уплотнительное
кольцо • Tömítő gyűrű • Уплътнителен
пръстен
Nakrętka dociskowa • Upínací matice •
Upínacia matica • Retaining nut • Piu-
8
liţă de strângere • Прижимная гайка •
Szorítóanya • Стягаща гайка
Rączka prosta • Rukojeť typu motýlek •
Páková rukoväť • Straight lever • Mâner
9
simplu • Ручка простая • Egyenes kar •
Права дръжка
Nakrętka • Matice • Matica • Nut • Piuliţă
10
• Гайка • Anyacsavar • Гайка
Wszystkie wymiary w tabelach podano w mm. • Všechny rozměry v tabulkách jsou uvedeny v mm. • Všetky rozmery v tabuľkách sú uvedené v mm. • Toate
mărimile indicate în tabel sunt în mm. • Все размеры в таблицах указаны в мм. • A táblázatban szereplő adatok mm-ben vannak megadva. • Всички
Rozmiar pod klucz 8-kątny • Velikost pro 8úhelný klíč • Veľkosť pre 8uholný kľúč • Size
D E for octagon wrench • Mărime pentru cheia octagonală • Размер под 8-гранный ключ •
46,8±1 82±1
48,5±1 104±1
55,3±1 104±1
SZT. • KS •
KS • Pcs. •
BUC. • ШТ. •
DB. • БР.
1
1
2
1
1
1
1
1
1
1
размери в таблиците са посочени в милиметри.
Nyolcszögű kulcs mérete • Размер за 8-стенен ключ
24,8
30,7
38
MATERIAŁ • MATERIÁL • MATERIÁL • MATERIAL • MATERIAL • МАТЕРИАЛ •
ANYAG • МАТЕРИАЛ
CW617N PN-EN 12165 niklowany • CW617N PN-EN 12165 poniklovaný • CW617N
PN-EN 12165 poniklovaný • CW617N PN-EN 12165 nickel-plated • CW617N PN-
-EN 12165 nichelată • CW617N PN-EN 12165 никелированный • CW617N PN-
-EN 12165 nikkelezett • CW617N PN-EN 12165 никелиран
CW617N PN-EN 12165 niklowana • CCW617N PN-EN 12165 poniklovaná •
CW617N PN-EN 12165 poniklovaná • CW617N PN-EN 12165 nickel-plated •
CW617N PN-EN 12165 nichelată • CW617N PN-EN 12165 никелированная •
CW617N PN-EN 12165 nikkelezett • CW617N PN-EN 12165 никелирана
PTFE
CW617N PN-EN 12165 chromowana • CW617N PN-EN 12165 chromovaná •
CW617N PN-EN 12165 chromovaná • CW617N PN-EN 12165 chromium-plated
• CW617N PN-EN 12165 cromată • CW617N PN-EN 12165 хромированный •
CW617N PN-EN 12165 krómozott • CW617N PN-EN 12165 хромирана
CW614N PN-EN 12164 niklowany • CW614N PN-EN 12164 poniklovaný • CW614N
PN-EN 12164 poniklovaný • CW614N PN-EN 12164 nickel-plated • CW614N PN-
-EN 12164 nichelată • CW614N PN-EN 12164 никелированный • CW614N PN-
-EN 12164 nikkelezett • CW614N PN-EN 12164 никелиран
NBR70 (wg EN 549) • NBR70 (podle EN 549) • NBR70 (podľa EN 549) • NBR70 (as
per EN 549) • NBR70 (conf. EN 549) • NBR70 (согласно EN 549) • NBR70 (EN 549
szerint) • NBR70 (съгласно EN 549)
PTFE
CW617N PN-EN 12165 niklowana • CW617N PN-EN 12165 poniklovaná • NBR70
(podľa EN 549) • CW617N PN-EN 12165 nickel-plated • CW617N PN-EN 12165
nichelată • CW617N PN-EN 12165 никелированная • CW617N PN-EN 12165 nik-
kelezett • CW617N PN-EN 12165 никелирана
Stal cynkowana, pokryta tworzywem • Práškově natíraný hliník • Práškově
natíraný hliník • Galvanized steel, plastic-coated • Oţel zincat, acoperit cu material
din plastic • Цинковая сталь, покрытая пластмассой • Műanyaggal bevont hor-
ganyzott acél • Поцинкована стомана с пластмасово покритие
Stal nierdzewna AISI 304 • Nerezová ocel AISI 304 • Nerezová ocel AISI 304 • Sta-
inless steel AISI 304 • Oţel inoxidabil AISI 304 • Нержавеющая сталь AISI 304 •
Rozsdamentes acél AISI 304 • Неръждаема стомана AISI 304
E
C
B
10
9
8
7
6
5
4
3
2
1
C
